KUIZ PSG-1

Total questions: 25

Worksheet time: 13mins

Name
Class
Date
1.

Resistor dengan kode warna Merah, ungu, cokelat, emas. Nilai resistor tersebut adalah ….

a)

270 ohm

b)

27 ohm

c)

271 ohm

d)

2700 ohm

e)

27,1 ohm

2.

Dari gambar di atas, pernyataan berikut yang benar adalah ….

a)

kemampuan tegangan 200V

b)

nilainya 4,7nF

c)

kemampuan tegangan 100V

d)

nilainya 470nF

e)

merupakan kapasitor keramik

3.

Dari gambar berikut, pernyataan di bawah ini yang benar adalah ….

a)

merupakan dioda zener

b)

merupakan dioda penyearah

c)

merupakan dioda varactor

d)

merupakan dioda LED

e)

kemampuan tegangan sampai 100V

4.

Berikut adalah simbol komponen ….

a)

SCR

b)

Photo Dioda

c)

Dioda Varactor

d)

Dioda Zener

e)

LED

5.

Nilai resistor SMD pada gambar adalah ….

a)

10,3 K

b)

10,3 Ohm

c)

103 K

d)

10K

e)

103 Ohm

6.

SMD adalah kependekan dari ….

a)

Silicone Manufacture Devices

b)

Surface Mounted Devices

c)

Surface Manufacture Devices

d)

Surface Machine Digital

e)

Silicone Machine Devices

7.

Saat menggunakan solder, posisi solder terhadap kaki komponen yang disolder harus diposisikan sebesar ….

a)

45 derajat

b)

60 derajat

c)

90 derajat

d)

120 derajat

e)

30 derajat

8.

Berikut adalah simbol dari komponen ….

a)

Potensiometer

b)

Trimpot

c)

Resistor

d)

LDR

e)

Varco

9.

Jika tegangan battery adalah 12V, tegangan LED 2,5V dan arus yang mengalir adalah 20mA, maka besarnya Resistor adalah (Pendekatan E12) ….

a)

390 ohm

b)

560 ohm

c)

470 ohm

d)

4,7K ohm

e)

47K ohm

10.

Berikut adalah simbol dari gerbang ….

a)

XNOR

b)

NOT

c)

OR

d)

AND

e)

NAND

11.

Berikut adalah simbol gerbang ….

a)

OR

b)

NOR

c)

NAND

d)

XNOR

e)

XOR

12.

Berikut adalah pinout dari IC ….

a)

NE555

b)

LM741

c)

TL072

d)

LM556

e)

JRC 4558

13.

Berikut adalah tabel kebenaran dari gerbang ….

a)

NAND

b)

NOR

c)

XNOR

d)

AND

e)

XOR

14.

Suatu gerbang logika dimana jika input berlogika sama maka output akan berlogika 1 dan sebaliknya jika input berlogika berbeda maka output akan berlogika 0 adalah gerbang ….

a)

NAND

b)

OR

c)

X-OR

d)

X-NOR

e)

AND

15.

Berikut adalah gambar pengukuran ….

a)

arus baterai

b)

tegangan baterai

c)

tegangan lampu

d)

daya lampu

e)

arus yang mengalir melewati lampu

16.

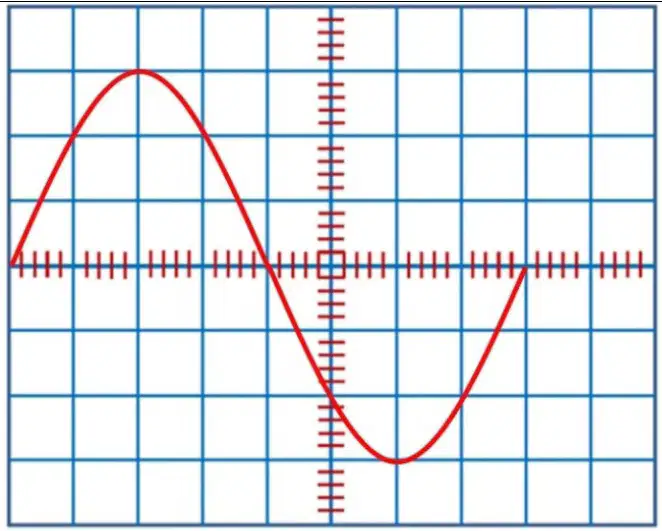

Sinyal tampilan di Oscilloscope seperti berikut. Jika posisi Volt/Div = 0,2V maka sinyal tersebut sebesar ….

a)

1,2 Vp-p

b)

1,2 Volt RMS

c)

1,2 Volt Peak

d)

6 Vp-p

e)

6 Volt RMS

17.

Berikut adalah pinout dari IC ….

a)

NOR Gate

b)

Op-Amp

c)

Regulator

d)

Decade Counter

e)

Driver 7 segment

18.

Berikut adalah komponen ….

a)

Potensio meter

b)

Variabel Kapasitor

c)

Trimpot

d)

Variabel Induktor

e)

Varicap

19.

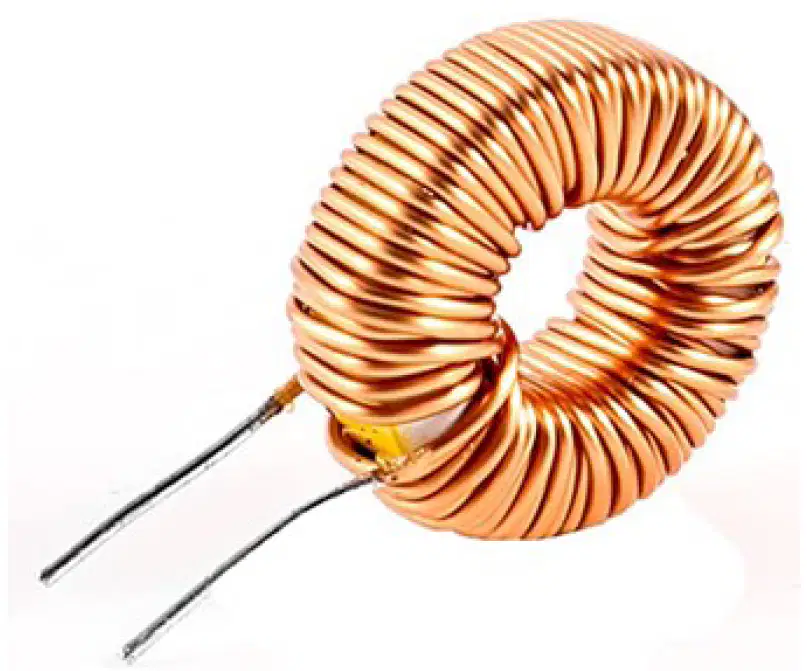

Berikut adalah komponen ….

a)

Trimpot

b)

Induktor

c)

Trimer

d)

MOSFET

e)

Varicap

20.

Dari gambar berikut, pernyataan yang benar adalah ….

a)

merupakan IC Regulator negatif 5V

b)

merupakan IC Regulator positif 5V

c)

merupakan jenis transistor daya

d)

merupakan jenis SCR

e)

merupakan jenis MOSFET

21.

Berikut adalah simbol komponen ....

a)

N-JFET

b)

P-JFET

c)

Transistor PNP

d)

Transistor NPN

e)

N- MOSFET

22.

Berikut adalah simbol komponen ....

a)

Transistor PNP

b)

Transistor NPN

c)

N-MOSFET

d)

P-MOSFET

e)

SCR

23.

Berikut adalah simbol komponen ....

a)

NTC

b)

LED

c)

Induktor

d)

Sekring

e)

LDR

24.

Berikut adalah simbol ....

a)

Buzzer

b)

Speaker

c)

Microphone

d)

Bell

e)

Lonceng

25.

Dari gambar berikut, pernyataan yang benar adalah ....

a)

Merupakan Kapasitor Keramik

b)

Merupakan Kapasitor Mylar

c)

Merupakan Kapasitor Elektrolit

d)

Nilai kapasitansinya 25 V

e)

Kekuatan tegangannya 100uF
