WorksheetsТест
Total questions: 29
Worksheet time: 51mins
Представьтесь, пожалуйста (фамилия, имя))
Формула закона Ома:
Определите сопротивление проводника при напряжении 10 кВ, а сила тока в нем равна 0,2 А
50 кОм
50 Ом
0,02 кОм
50 В
Формула удельного сопротивления (S=A= площадь поперечного сечения проводника)
ρ = R + S / L
ρ = R - S * L
ρ = R / S* L
ρ = R * S / L
Медный провод, площадь поперечного сечения которого = 0,85 мм2 имеет сопротивление 4 Ом. Определите длину провода в метрах? Удельное сопротивление меди поищите в интернете
(a)
Что обозначается так на схеме?
Резистор
Источник тока
Конденсатор
Коробка передач
Как на схеме обозначается конденсатор?
Длина проводника 2 км. Площадь поперечного сечения 20 мм2, а сила тока, проходящая по нему = 2 А. Напряжение = 220 В. Определите удельное сопротивление проводника и материал, из которого он изготовлен
10^7 Ом*м (Дерево)
А как?
1,1*10^-7 Ом*м (Платина)
1,1*10^-6 Ом*м (Нихром)
В какой ВУЗ будем поступать?
КГЭУ
Казанский государственный энергетический университет
KSPEU
Энерго
Есть два резистора, соединенных параллельно. I1= 0,5 А, I2 = 1 А. Сопротивление первого резистора 18 Ом. Определите силу тока на всем участке цепи и сопротивление второго резистора. Ответ запишите в таком виде: 2,5А 5Ом
(a)
При параллельном соединении проводников:
I = I1 = I2
U = U1 + U2
1/R = 1/R1 + 1/R2
I = I1+I2
U = U1 = U2
1/R = 1/R1 + 1/R2
I = I1 = I2
U = U1 + U2
R = R1 + R2
I = I1 = I2
U = U1 = U2
R = R1 + R2
При последовательном соединении проводников:
I = I1 = I2
U = U1 + U2
R = R1 = R2
I = I1 + I2
U = U1= U2
R = R1 + R2
I = I1 + I2
U = U1 = U2
1/R = 1/R1 + 1/R2
I = I1 = I2
U = U1 + U2
R = R1 + R2
Идем дальше?
Да
нет
Что покажут амперметр и вольтметр, если по проводнику с сопротивлением R1 идёт ток 0,1 А?
0,4А, 6В
4А, 6В
0,4А, 60 В
0,4В, 6А
В цепь включены последовательно три проводника сопротивлениями: R1 = 5 Ом, R2 = 6 Ом, R3 = 12 Ом. Какую силу тока показывает амперметр и каково напряжение между точками А и В, если показание вольтметра 1,2 В? Ответ записать в виде: 1,1Ом 5 Вт
(a)
Дано: R1=R2=R5=R6 = 3Ом, R3 = 20Ом, R4 = 24Ом, U=36В. Найти I1, I2, I3, I4, I5, I6, R общее
I1 = 3 А, I6 = 2 А, I3 = 1,2А, I2 = I4 = I5 = 0,8 А, R = 25 Ом
I1 = I6 = 2 А, I3 = 1,5А, I2 = I4 = I5 = 0,1 А, R = 16Ом
I1 = I6 = 2 А, I3 = 1,2А, I2 = I4 = I5 = 0,8 А, R = 18 Ом
I1 = I6 = 2 А, I3 = 1,5А, I2 = 3А, I4 = I5 = 0,1 А, R = 16 Ом
Первый закон Кирхгофа:
Второй закон Кирхгофа:
Алгебраическая сумма токов в контуре равна нулю.
Алгебраическая сумма напряжений и ЭДС в контуре равна нулю.
Сколько на схеме узлов? Запишите цифру (очень сложный вопрос)
(a)
Сколько ветвей в схеме? Запишите цифру
(a)
Если бы мы рассчитывали эту цепь по законам Кирхгофа, то сколько было бы уравнений по 1 и 2 закону Кирхгофа? Ответ в виде: 5, 4
(a)

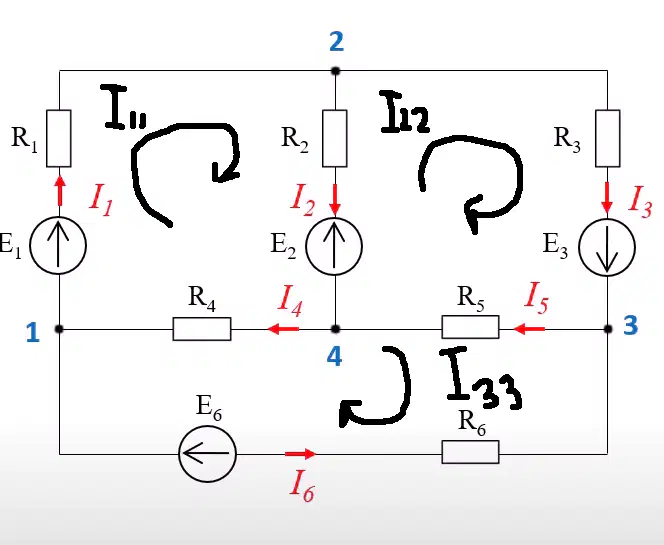

Мы задали контурные токи в цепи. Чему будет равен ток I1?
I1 = I11+I33
I1 = I4+I2+I11
I1=I11
I1=I11-I4-I2
Чему будет равен ток I2?
I2 = I11-I22
I2 = I11+I22
I2 = I22-I11
I2 = E2
Для чего использовать метод контурных токов?
Для облегчения расчета электрической цепи...
Если невозможно решить с помощью законов Кирхгофа, то вот им и решаем
Чтобы уменьшить количество составляемых уравнений при расчете цепи
Чтобы проверить верность решения с помощью законов Кирхгофа
Оцените мемы по 10-балльной шкале. Если вы их уже видели :)
(a)
I6=2 А, I2 = 1,25 А, I5 = 0,8 А, R1 = 2 Ом, R2 = 3 Ом, R3 = 2 Ом, R4 = 2 Ом, R5 = 5 Ом. Определить напряжение на зажимах цепи, R6 и E. Применяйте законы Кирхгофа и Ома. Ответ запишите в виде последовательности цифр. Например: 4 1,25 6,4. Обратите внимание - никаких точек, только запятые!1!!
(a)
Чему равен ток, идущий через источник тока? Все R = 34 Ом, ЭДС = 73 В. Ответ в виде десятичной дроби через запятую, например, 0,1
(a)
Найдите силу тока через R3. К цепи приложено напряжение 12 В, сопротивление R одинаково у всех резисторов и равно 1 кОм. Ответ - цифра и размерность. Например, 0,25 кА. Обратите внимание на пробел перед размерностью и запятую в десятичной дроби
(a)
Цифрами на рисунке обозначены номера резисторов. Все сопротивления одинаковы и равны 2 Ом. Найти общее сопротивление. Если в ответе получится бесконечная десятичная дробь, например, 4,2444444, то ответ будет выглядеть так: 4,24. То есть, округляем до сотых. Размерность не пишем
(a)
