WorksheetsЭлектротехника, зачёт
Total questions: 23
Worksheet time: 1hrs 1mins
Чему равна мощность, выделяемая в цепи постоянного тока источником с напряжением 20 В и силой тока 2.5 ампера?
50 Вт
25 Вт
10 Вт
100 Вт
На фрагменте большой схемы:
Сопротивления всех резисторов равны 1 Ом.
Напряжения источников тока 1, 2 и 3 равны соответственно 5 В,10 В и 15 В.
Ток через источник 1 ( левый ) равен 1 А и течет со-направленно с ЭДС самого источника
Чему равно напряжение между узлами А и С? (в Вольтах)
(a)
На фрагменте большой схемы:
Сопротивления всех резисторов равны 1 Ом.
Напряжения источников тока 1, 2 и 3 равны соответственно 5 В,10 В и 15 В.
Ток через источник 1 ( левый ) равен 1 А и течет со-направленно с ЭДС самого источника
Чему равно напряжение между узлами А и В? (в Вольтах)
1
3
4
6
9
На фрагменте большой схемы:
Сопротивления всех резисторов равны 1 Ом.
Напряжения источников тока 1, 2 и 3 равны соответственно 5 В,10 В и 15 В.
Ток через источник 1 ( левый ) равен 1 А и течет со-направленно с ЭДС самого источника
Чему равен ток через источник 2 (правый ?)
1
3
4
6
9
два резистора с сопротивлениями 2 Ом 3 Ом соединены параллельно.
Чему равно полное сопротивление соединения? (в Омах )
5
0.9
1.2
6
1.1
Два конденсатора с ёмкостями 10 мкФ и 20 мкФ соединены параллельно,
чему равна ёмкость получившегося соединения? (в мкФ)
(a)
Направление силы Ампера, действующей на проводник с током в магнитном поле находится...
По правилу левой руки
По правилу правой руки
По правилу буравчика
По направлению часовой стрелки
Единица измерения магнитного патока, индуктивности, магнитной индукции
Тл, А/м, Вб
Вб, Гн, Тл
Пн, Вб, А/м
Тл, Гн, Вб
Материалы не проявляющие магнитных свойств
Диамагнитные
Ферромагнитные
Парамагнитные
Магнитомягкие
Укажите закон Ома для участка цепи?
I = U/R
I = U*R
I = R/U
I = E/R+r
Амплитуда
Минимальное значение периодически изменяющейся величины.
Среднее значение периодически изменяющейся величины.
Максимальное значение периодически изменяющейся величины.
Не знаю правильный ответ.
Устройство, состоящее из двух проводников любой формы, разделенных диэлектриком:
источник
резистор
реостат
конденсатор
Определите сопротивление нити электрической лампы мощностью 100Вт, если лампа рассчитана на напряжение 220В:
570 Ом
488 Ом
446 Ом
625 Ом
Физическая величина, характеризующую быстроту совершения работы:
работа
напряжение
мощность
сопротивление
Сила тока в электрической цепи 2А при напряжении на его концах 5В. Найдите сопротивление проводника:
2,5 Ом
10 Ом
0,4 Ом
0,2 Ом
Вещества, почти не проводящие электрический ток:
сегнетоэлектрики
электреты
диэлектрики
диод
Явление возникновения ЭДС индукции в катушке, по которой протекает переменный ток, называется....
Самоиндукцией
Электродвижущей силой
Электромагнитной индукцией
Повышая с помощью трансформатора напряжение в несколько раз....
...... во столько же раз повышаем силу тока
...... в столько же раз понижаем силу тока

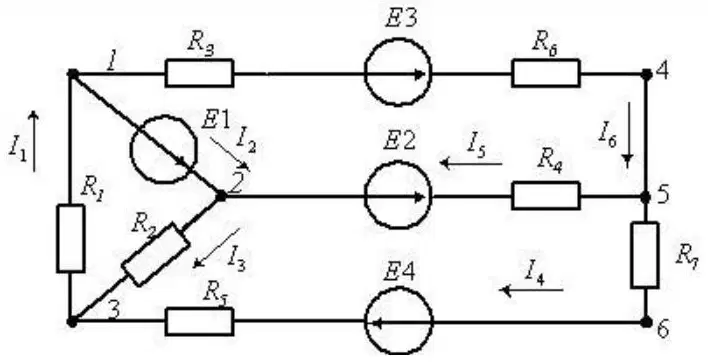

Сколько контурных уравнений по методу контурных токов надо составить для определения неизвестных токов в этой схеме.
4 контурных
3 контурных
5 контурных
2 контурных
Сколько узловых уравнений (по методу узловых потенциалов) надо составить для определения неизвестных токов в этой схеме.
3 узловых
4 узловых
6 узловых
5 узловых
2 узловых
На рисунке показаны различные способы включения амперметра в одну и ту же электрическую цепь. Что можно сказать о показаниях амперметра в этих схемах?
наибольшее показание амперметра при подключении его по схеме 1
наибольшее показание амперметра при подключении его по схеме 3
показание амперметра во всех схемах одинаково
наибольшее показание амперметра при подключении его по схеме 2
При E=100B, через резистор R=1Ом протекает I=1A. Мощность, потребляемая резистором R
P=1 мВт
P=1 кВт
P=1 Вт
P=100 Вт
Уравнение по первому закону Кирхгофа для узла 5.
I6 - I4 + I5 = 0
I6 - I4 - I5 = 0
I4 - I5 - I6 = 0
I6 + I4 + I5 = 0
