WorksheetsPost Tes ECS & AUTOLUBE
Total questions: 50
Worksheet time: 50mins
Dibawah ini yang termasuk tujuan dari Maintenance, Kecuali…
High Availibility
High Capacity
Best Performance
Reliable Repair Cost
Dibawah ini yang termasuk kegiatan Preventive Maintenance adalah…
Periodic Maintenance
Breakdown Maintenance
Countermeasure
Monitoring Program
Berapa Rated Voltage Motor yang dipakai pada PC 3000-6E yang ada di PT. Bukit Asam Tbk…
7,2 kV
6,6 kV
6 kV
5,8 kV
Opsi pilihan system penggerak yang ditawarkan oleh KMG pada lini produk PC 3000-6E adalah…
Turbin dan Electrik
Engine dan Turbin
Gas dan Engine
Elektrik dan Engine
Pada PC 3000-6 menggunakan Elektrikal Drive, Dimana Motor mengubah energi …
Thermal menjadi Elektrical
Elektrical menjadi Thermal
Elektrical menjadi Mechanical
Mechanical menjadi Elektrical
Komponen yang berfungsi mencegah kabel terlilit ketika unit swing adalah…
Switch Box
Slip Ring Device
Super Capasitor
Flexible Coupling
Bagaimana posisi Switch Box ketika proses Maintenance/Service sedang dilakukan pada unit PC 3000-6E…
Posisikan Power Switch ke posisi "O" dan Earth Switch ke posisi "I"
Posisikan Power Switch ke posisi "O" dan Earth Switch ke posisi "O"
Posisikan Power Switch ke posisi "I" dan Earth Switch ke posisi "I"
Posisikan Power Switch ke posisi "I" dan Earth Switch ke posisi "O"
Fungsi dari Transformator Substation Unit adalah…
Menaikkan tegangan dari 20 kV menjadi 32 kV
Menurunkan tegangan dari 20 kV menjadi 6 kV
Melindungi electrical system yang ada di Motor
Mencegah terjadinya short komponen mulai dari Switch Gear sampai dengan unit PC 3000-6E
Tegangan yang ada di unit PC 3000-6E menurut standar IEC dibagi menjadi …
Medium, Low dan Extra Low Voltage
High, Medium dan Low Voltage
High, Low dan Extra Low Voltage
High, Medium, Extra Low Voltage
Pada PC 3000-6 terdapat pilot pressure X2 yang berfungsi untuk …
Untuk menggerakkan pompa pada Autolube sistem
Untuk menggerakkan ladder
Untuk menggerakkan Attachment
Untuk menggerakkan spool pada main control blok
Pada PC 3000-6 terdapat pilot pressure X4 yang berfungsi untuk …
Untuk menggerakkan pompa grease pada Autolube system
Untuk menggerakkan spool pada main control blok
Untuk menggerakkan Attachment
Untuk melumasi pada system PDG
Komponen dibawah ini yang berfungsi untuk menjaga tekanan pada X2 agar selalu terjaga di angka 35 bar adalah…
Throttle Valve
Safety Valve
Reducing Valve
Relieve Valve

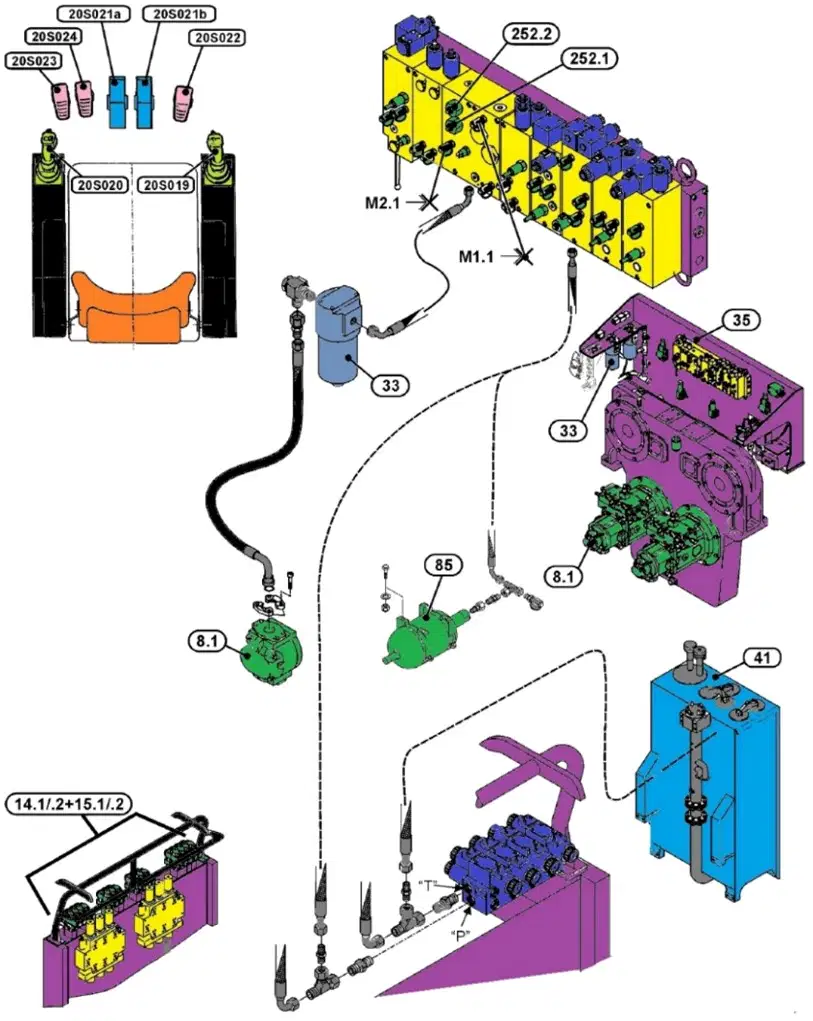

Komponen nomer 33 berfungsi untuk…
Menyaring oli hidrolik di main sistem
Menyaring oli hidrolik di pilot system
Menyaring oli engine
Menyaring oli transmisi
Elektrical Motor Start Up method yang digunakan pada PC 3000-6E adalah…
Star Point Reactor
Square Point Reactor
Delta Pint Reactor
Direct On Line
Komponen dibawah ini yang berfungsi untuk membatasi tekanan pada X4 agar selalu terjaga di angka 60 bar adalah…
Throttle Valve
Safety Valve
Reducing Valve
Relieve Valve
Komponen yang berfungsi untuk mengubah tenaga mekanik menjadi aliran oli dinamakan…
Pump
Travel Motor
Final Drive
Engine
Fungsi Motor pada PC 3000-6E adalah…
Mengubah energi elektrik menjadi energi mekanikal
Mengubah energi mekanikal menjadi energi elektrik
Mengubah energi panas menjadi energi mekanikal
Mengubah energi mekanikal menjadi energi panas
Berapa jumlah PC 3000-6E yang ada di PT. Bukit Asam Tbk…
6 unit
7 unit
8 unit
9 unit
Jenis Oli yang dipakai pada system hidrolik PC 3000-6E adalah
KGO TO 30
SAE 10W
KGO HO 46
SAE 15W40
Kelebihan dari system starter DOL adalah…
Desain lebih rumit dan komponen lebih banyak
Desain lebih rumit dan komponen lebih sedikit
Desain lebih simple dan komponen lebih sedikit
Desain lebih simple dan komponen lebih banyak
Dibawah ini Monitor Gauge yang ada di PC 3000-6E adalah…

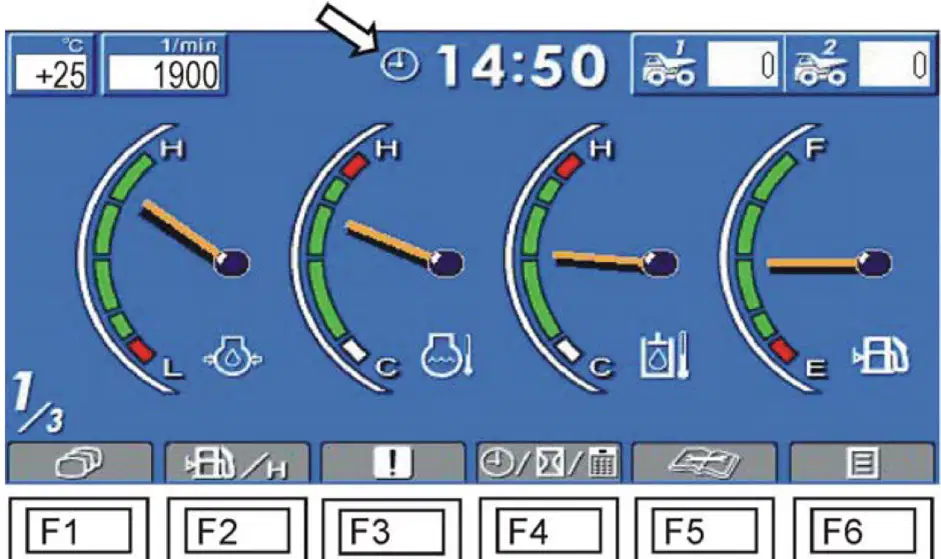

Untuk mengubah settingan waktu menjadi SMR ataupun tanggal, seperti pada gambar disamping dapat dilakukan dengan menekan tombol…
F1
F2
F3
F4
Pada layar Maintenance Monitor jika muncul Error berwarna merah maka yang harus dilakukan adalah…
Matikan unit segera dan hubungi tim service
Tunggu 5 menit biar oli hidrolik dingin baru matikan unit
Tidak ada masalah lanjutkan pekerjaan seperti biasa
Posisikan unit di pit stop baru matikan engine
Untuk mengakses Service Menu yang ada di monitor panel PC 3000-6E dapat dilakukan dengan menekan tombol…
Tahan angka 4 tahan kemudian tekan angka 3, 2, dan 1 secara berurutan
Tahan angka 4 tahan kemudian tekan angka 1, 2 dan 3 secara berurutan
Tahan angka 4 tahan kemudian tekan angka 1, 2, dan 3 secara bersamaan
Tahan angka 4 tahan kemudian tekan angka 3, 2, dan 1 secara bersamaan
Gambar disamping merupakan salah satu section yang ada di monitor panel PC 3000-6 yang berfungsi untuk…
Mengetahui error yang ada di unit
Mengetahui maintenance record yang ada di unit
Mengetahui kondisi unit secara actual (PPM)
Mengetahui error record yang ada di unit
Berikut ini sensor yang digunakan untuk mengukur temperature pada unit adalah…
PT 100
Proximity Switch
End Line Pressure Switch
Pull Switch
11X301 merupakan salah satu kode komponen yang ada di elektroplan PC 3000-6E, kode 11 menunjukkan…
Code diameter kabel
Code componen identify
Code area
Code jumlah komponen
11X301 merupakan salah satu kode komponen yang ada di elektroplan PC 3000-6E, kode X menunjukkan…
Code diameter kabel
Code component identify
Code area
Code jumlah komponen
Gambar diatas merupakan komponen…
Current Transformator
Circuit Breaker
Winding
Fuse

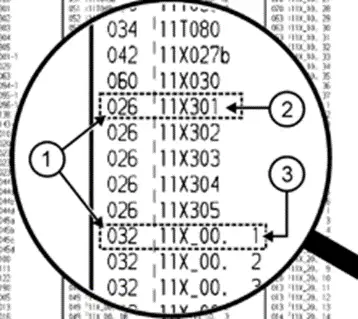

Pada gambar disebelah angka 026 menunjukkan…
Letak koordinat komponen
Letak halaman dari komponen
Identifikasi komponen
Identifikasi jumlah komponen
Pada gambar disamping code 11X301 menunjukkan…
Letak koordinat komponen
Letak halaman dari komponen
Identifikasi komponen
Identifikasi jumlah komponen
Gambar diatas merupakan komponen…
Slip Ring
Capasitor
Current Transformator
Switch Box
Fungsi dari Motor Restart Protection adalah…
Mencegah motor over current
Mencegah motor lower current
Mencegah motor melakukan start kembali ketika keadaan sudah menyala
Mencegah motor mati ketika keadaan sudah menyala
Suhu maksimal yang diperbolehkan pada motor winding temp adalah…
140 derajat
130 derajat
120 derajat
110 derajat
Gambar disamping merupakan sensor…
PT 100
Proximity Switch
End Line Pressure Switch
Pull Switch
Berikut ini komponen pada PC 3000-6E yang berfungsi sebagai pengaman arus yang menuju Elektrik Motor adalah…
Fuse 16 Ampere
Fuse 5 Ampere
Fuse 200 Ampere
Fuse 25 Ampere
Tipe Switch Box yang dipakai pada unit PC 3000-6E adalah…
Load Breaker Switch
Breaker Switch
Miniature Circuit Breaker
Hydraulik Breaker
Berikut ini komponen pada PC 3000-6E yang berfungsi sebagai pengaman arus yang menuju Travo adalah…
Fuse 20 Ampere
Fuse 16 Ampere
Fuse 10 Ampere
Fuse 5 Ampere
Berikut urutan aliran sumber tenaga di PC 3000-6E yang benar adalah…
Slip Ring - Switch Box - HV Room - Super Capasitor - Motor
HV Room - Slip Ring - Switch Box - Super Capasitor - Motor
Motor - Super Capassitor - HV Room - Slip Ring - Switch Box
Switch Box - Slip Ring - HV Room - Super Capssitor - Motor
Gambar komponen diatas merupakan…
Current Transformator
Voltage Transformator
Vacum Contactor
Relay
Gambar diatas merupakan komponen…
Kontak relay
Vacum Cleaner
Vacum Contactor
Vacum Current
Fungsi dari komponen diatas adalah…
Menaikkan tegangan dari 6 kV ke 7,2 kV
Menurunkan tegangan dari 6 kV ke 220/380 V
Menaikkan tegangan dari 220/380 V ke 6 kV
Menurunkan tegangan dari 220/380 ke 24 V
Fungsi dari Arrester adalah…
Menjaga unit agar terhindar dari kerusakan akibat Under Voltage yang berasal dari luar sistem
Menjaga unit agar terhindar dari kerusakan akibat Over Voltage yang berasal dari luar sistem
Menjaga unit agar terhindar dari kerusakan akibat Rated Voltage yang berasal dari luar sistem
Menjaga unit agar terhindar dari kerusakan akibat Voltage yang berasal dari luar sistem
Gambar komponen diatas merupakan…
Voltage Transformator
Current Transformator
Time Transformator
Cycle Transformator
Pelumasan grease yang dilakukan pada pin dan bushing berfungsi untuk...
Mengurangi Gesekan
Mengurangi Perawatan
Mengurangi Life Time
Mengurangi Beban
Menurut NLGI jenis dan klasifikasi grease dibedakan menjadi...
6
7
8
9
Secara umum sistem pelumasan Autolube dibedakan menjadi 2 yaitu...
Centromatic dan Progressive
Centromagic dan Progresip
Centralube dan Progressive
Centromatic dan Prolube
Komponen yang berfungsi memberikan inputan kepada controller untuk melakukan reset time dan membuat pompa autolube berhenti bekerja dinamakan...
End Line Pressure Gauge
End Line Pressure Switch
Pressure Plug
Injector
Komponen yang berfungsi untuk melindungi komponen yang ada di Sistem Autolube dengan cara me-release pressure grease ke tank setelah pompa autolube mati dinamakan...
Vent Valve
Reliave Valve
Reducing Valve
Check Valve
Komponen yang berfungsi mengatur jumlah grease yang keluar menuju lubricant point dinamakan...
Pompa
Injector
Hose
Pressure Switch
