les transformateurs servent a …
transformer les ampères en volts
augmenter ou diminuer les valeurs de la tension CA
transformer le CA en CC
transformer Optimus Prime en truck
une Diode sert a lisser le courant en se chargeant positivement et en se déchargeant négativement
vrai
faux
Pour calculer la réactance capacitive nous utilisons la formule
suivante …
Ct = C1+C2+C3...
Xc = 1/2*pi*f*c
1/Ct = 1/C1+1/C2+1/C3...
f=1/T*pi*Ct
le Voltage de crête est la quantité de volts représenté par les crêtes positives et négatives d'une onde sinusoïdale
Vrai
Faux
Peut-être
j'sais pas
quel est la tension efficace si le Vcrête est de 170
340 v
220 v
120 v
110 v
… le voltage moyen si le Vcrête reste 170
108 v
60 v
85 v
357 v

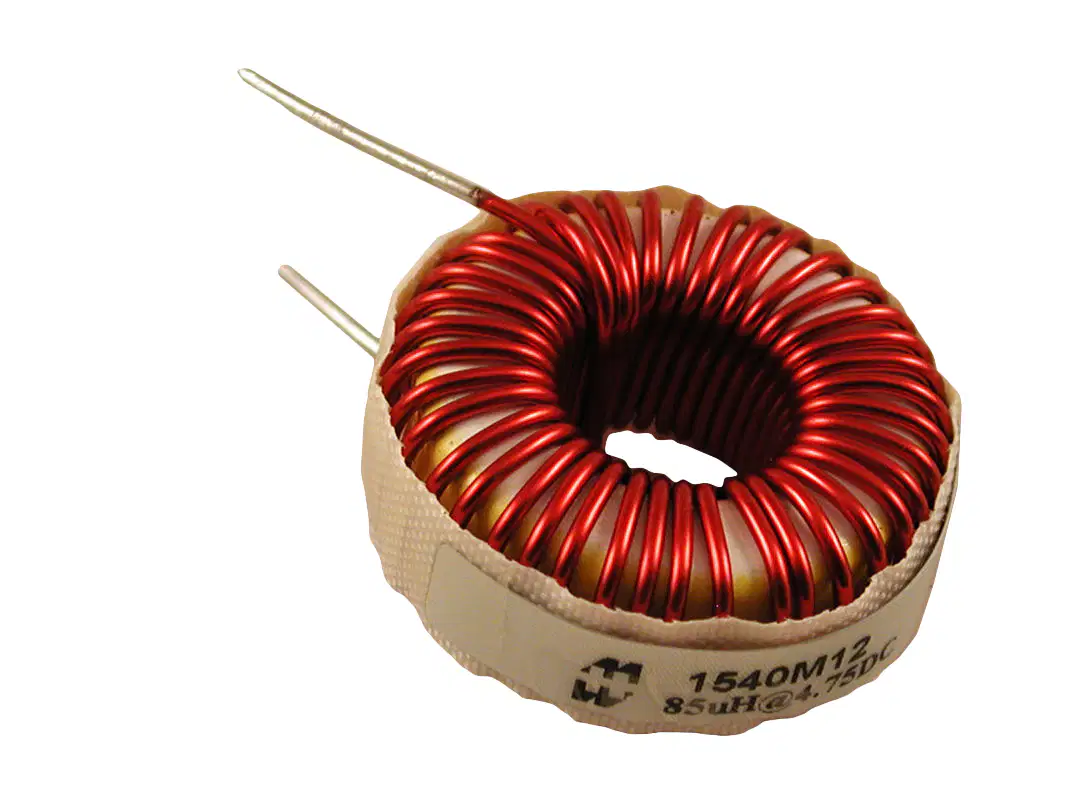

La valeur ¨Henry¨ a été donné pour qualifier et quantifier les bobines en l'honneur de Henry Ford qui est le premier a en avoir utilisé dans ses voitures
Vrai
ça dépend du modèle de la voiture
Faux, mais quelle question RIDICULE
ouate de phoque !?!?!
le mot ALTERNATEUR qui sert a produire le courant AC vient du fait que celui-ci produit le courant en alternance des pôles magnétiques négatifs au positifs
vrai
faux
j'ai oublié cette importante information grâce a ma mémoire d'oiseaux mouche
Ouffff !!!
Je suis la force qui s'oppose au libre passage du courant électrique dans des conducteurs .
La tension
La différence de potentiel
le voltage
la résistance
le pont de diode sert a …
traverser les rivières des barrages hydro-électrique
lisser le courant CA en CC
augmenter ou diminuer les volts et les ampères en cc
redresser/rectifier le courant CA pour en faire du CC que nous filtrons par la suite avec d'autres composantes

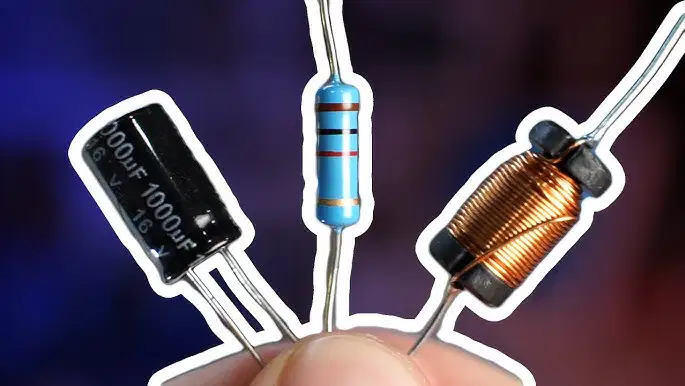

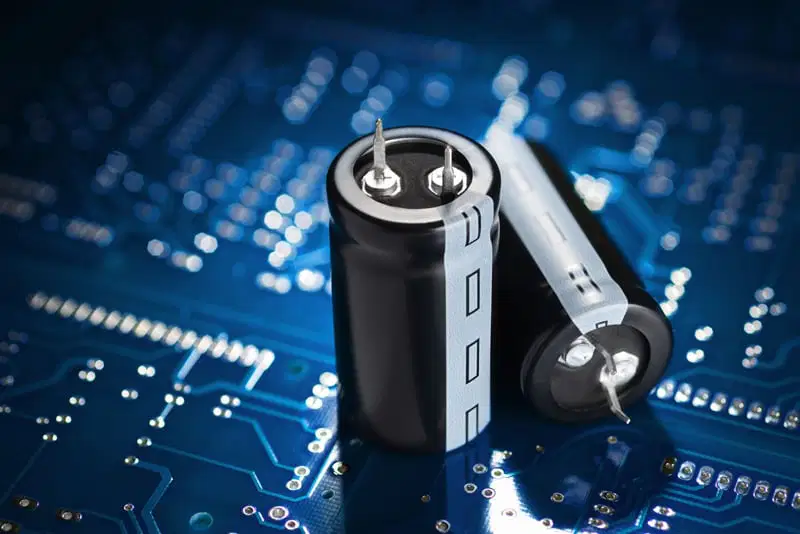

Quel est le rôle principal d'un condensateur dans un circuit électrique ?
Augmenter la tension
Réduire la résistance
Stocker de l'énergie électrique(voltage) et aider a filtrer/lisser les signaux
Convertir le courant CA en CC
Quel composant est utilisé pour protéger un circuit contre les retours de courant et les surtensions ?
Condensateur
Diode
Résistance
fusible
a quel endroit du circuit retrouve-t-on ce genre de signal sur l'oscilloscope
sur la bobine
a la sortie du pont rectificateur
sur le condensateur
a l'entrée du pont de diode

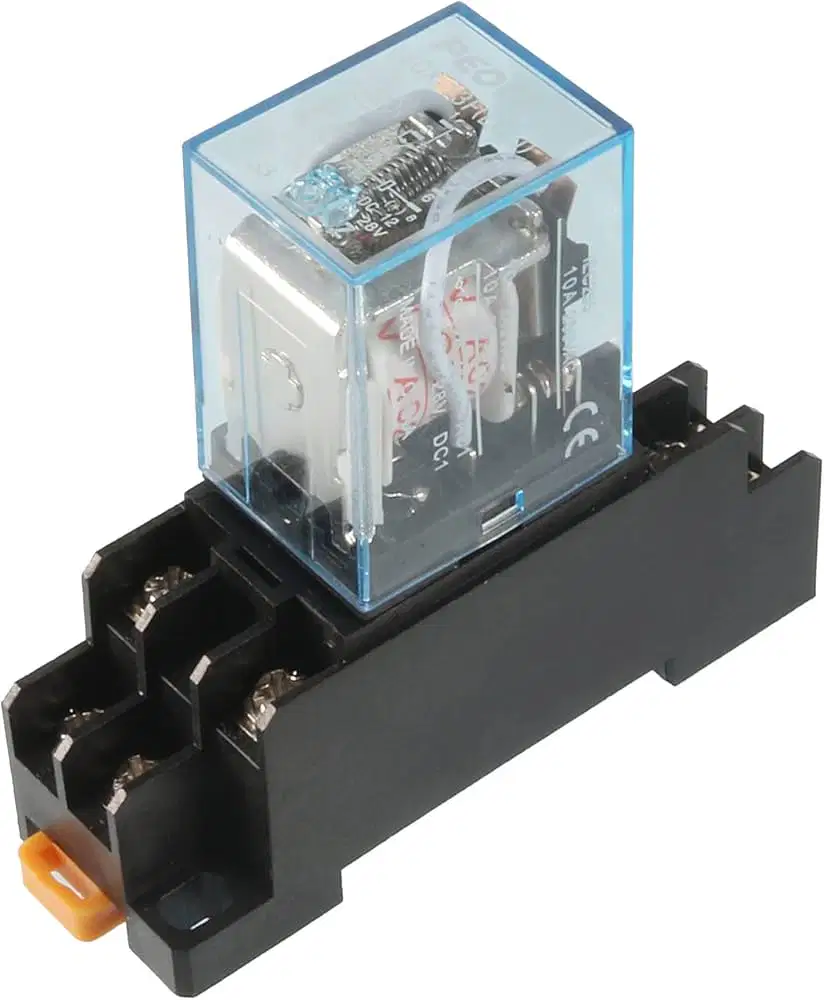

Quel composant faisant partie d'un relais est aussi utilisé pour stocker de l'énergie sous forme de champ magnétique ?
Bobine
Résistance
Condensateur
Diode
il est possible de calculer l'impédance sans connaitre la réactance capacitive …
VRAI
FAUX
Quel appareil est utilisé pour mesurer la tension alternative dans un circuit électrique CA ?
Multimètre
Transformateur
Condensateur
Oscilloscope
La fréquence du courant alternatif (CA) domestique en Amérique est généralement de :
60 Hz
120 Hz
50 Hz
100 Hz
Quel phénomène décrit le changement de direction du courant dans un circuit CA ?
Rectification
Alternance
Induction
Filtrage
Quel est le principal avantage du courant alternatif par rapport au courant continu ?
Il est plus facile à stocker
Il permet de réduire les pertes d'énergie
Il ne peut pas être transformé
plus facile à transformer (volt/ampère) et à transporter sur de longues distances
Dans un circuit CA, quel appareil est utilisé pour visualiser la forme d'onde du signal électrique ?
Condensateur
Transformateur
Oscilloscope
Multimètre
Laquelle des affirmations suivantes est vraie concernant la tension efficace (RMS) dans un circuit CA sinusoïdal ?
Elle n'a aucune relation avec la tension de crête
Elle est supérieure à la tension de crête
Elle est inférieure à la tension de crête
Elle est toujours égale à la tension de crête
Quel est l'effet principal de l'inductance dans un circuit CA ?
Réduire la résistance
Convertir le courant CA en CC
S'opposer aux variations du courant
Augmenter la tension
Laquelle des affirmations suivantes est vraie concernant la puissance apparente(disponible) dans un circuit CA ?
Elle se mesure en voltampères (VA)
Elle se mesure en watts
Elle est toujours égale à la puissance active
Elle dépend uniquement de la tension
Quel est le rôle d'un transformateur dans un réseau de transport et de distribution d'électricité CA ?
Stocker l'énergie électrique
Mesurer la puissance apparente
Augmenter ou diminuer la tension CA selon les besoins
Convertir le courant CA en courant CC
Dans un circuit CA, quel composant est principalement utilisé pour filtrer les fluctuations de tension ?
Bobine
Diode
Condensateur
Résistance
