WorksheetsKiểm tra đọc bản vẽ lắp
Total questions: 11
Worksheet time: 6mins
Mục đích chính của việc đọc bản vẽ lắp là gì?
Biết kích thước chung và kích thước riêng
Biết vật liệu và tỉ lệ của sản phẩm
Biết hình dạng, kết cấu, công dụng của các bộ phận lắp, hình dung được hình dạng các chi tiết và quan hệ lắp ghép giữa
Biết số thứ tự và tên gọi của bộ phận lắp
Bước nào đọc thứ hai khi đọc bản vẽ lắp?
Đọc kích thước
Đọc các hình biểu diễn, hình cắt, mặt cắt
Đọc hình dạng chi tiết và quan hệ lắp ghép
Phân tích hình biểu diễn
Bước nào đọc thứ ba khi đọc bản vẽ lắp?
Đọc kích thước
Đọc các hình biểu diễn, hình cắt, mặt cắt
Đọc hình dạng chi tiết và quan hệ lắp ghép
Phân tích hình biểu diễn
Bước nào đọc thứ tư khi đọc bản vẽ lắp?
Đọc kích thước
Đọc các hình biểu diễn, hình cắt, mặt cắt
Phân tích chi tiết
Phân tích hình biểu diễn
Bước nào đọc đầu tiên khi đọc bản vẽ lắp?
Đọc kích thước
Đọc các hình biểu diễn, hình cắt, mặt cắt
Đọc hình dạng chi tiết và quan hệ lắp ghép
Đọc khung tên, bảng kê
Bảng kê trong bản vẽ lắp thông tin gì?
Tỉ lệ và tên sản phẩm
Kích thước chung và kích thước riêng
Tên sản phẩm, tỉ lệ bản vẽ
Số thứ tự, tên gọi, số lượng, vật liệu chế tạo chi tiết
Quy trình đọc bản vẽ lắp bao gồm bao nhiêu bước?
3 bước
6 bước
4 bước
5 bước
Hình biểu diễn trong bản vẽ lắp biểu diễn điều gì trong những đáp án dưới ?
Kích thước chung
Hình chiếu
Kích thước riêng
Số thứ tự
Bản vẽ lắp dùng để làm gì?
Dùng trong lắp ráp, điều chỉnh, vận hành, sửa chữa và kiểm tra sản phẩm
Dùng để chế tạo và kiểm tra chi tiết
Dùng trong xây dựng công trình
Tất cả các đáp án

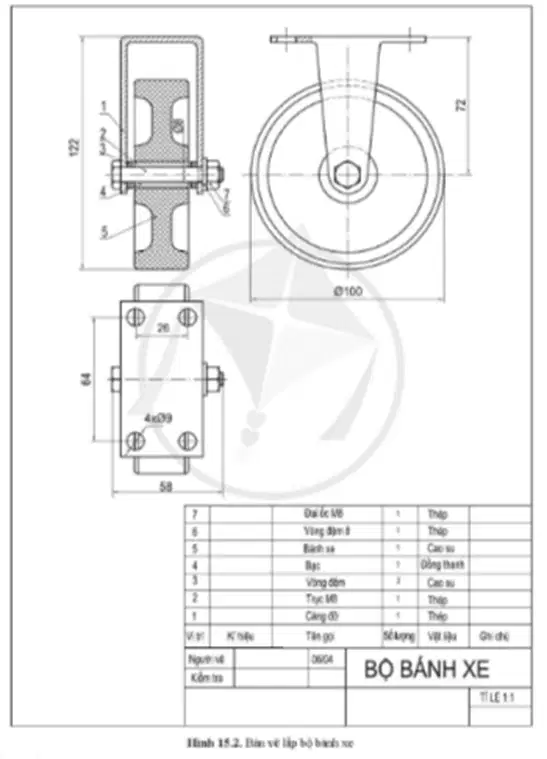

Quan sát hình bên và cho biết các chi tiết bộ phận bánh xe được lắp với nhau như thế nào
Các bộ phận bánh xe được lắp ráp với nhau qua các mối
HÌnh biểu diễn của bản vẽ lắp trên là:
hình cắt đứng, hình chiếu bằng, hình chiếu cạnh có cắt cục bộ để thể hiện lỗ Ø9
hình cắt đứng, hình chiếu bằng, hình chiếu cạnh có cắt cục bộ để thể hiện lỗ Ø10
hình cắt đứng, hình chiếu đứng, hình chiếu cạnh có cắt cục bộ để thể hiện lỗ Ø9
hình cắt đứng, hình chiếu cạnh, hình chiếu cạnh có cắt cục bộ để thể hiện lỗ Ø9
