WorksheetsEXPRESIÓN GRÁFICA - 1º ESO 24/25
Total questions: 35
Worksheet time: 26mins
Cuando hablamos de DIN A3 nos referimos a...
Un formato de papel (297 x 420 mm).
El grado de dureza de la mina de un lápiz (dureza 3).
A dinamita de grado explosivo 3 (altamente explosiva).
A un tipo de regla con 3 aristas diferentes (cartabón).

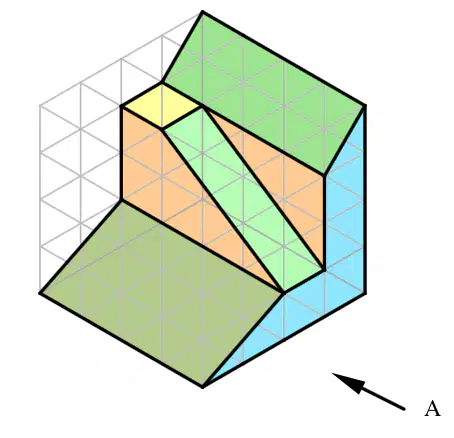

¿Cuál de las siguientes vistas se corresponde con la PLANTA de la figura mostrada?

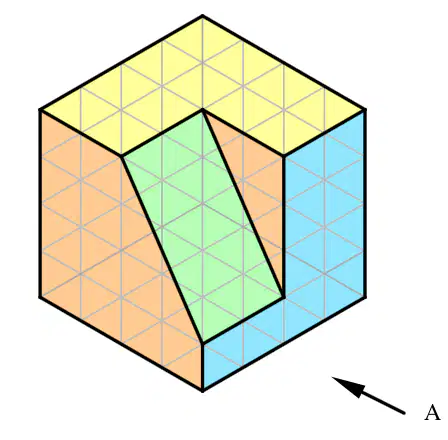

¿Cuál de las siguientes vistas se corresponde con la PLANTA de la figura mostrada?

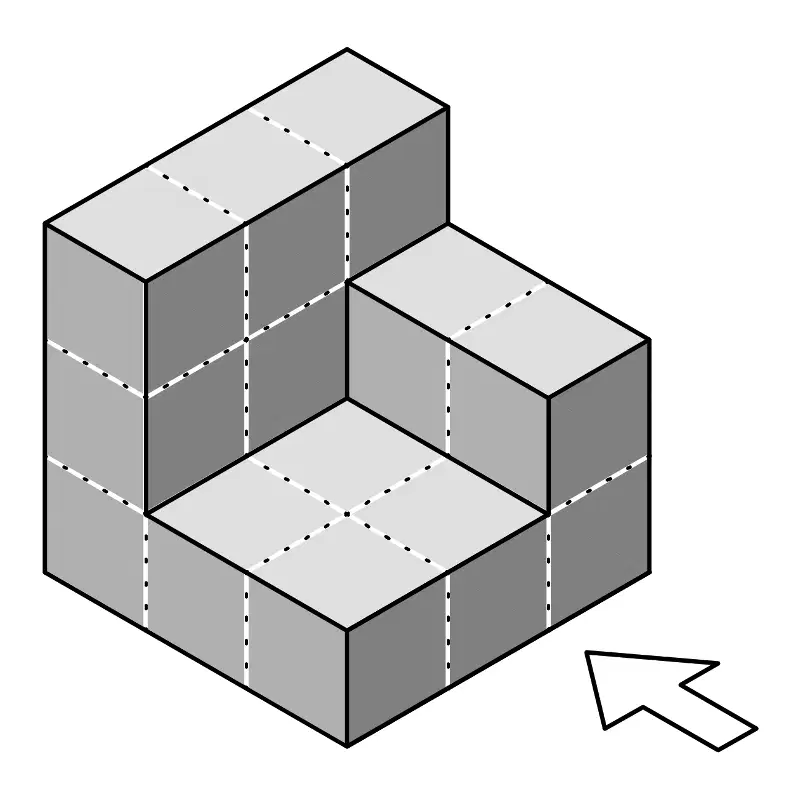

Identifica el PERFIL de la figura mostrada
En una perspectiva isométrica, indicamos el perfil mediante una flecha.
Verdadero.
Falso.
Para dibujar un plano es recomendable utilizar un lápiz que no "manche" mucho, es decir que sea duro. Por tanto, ¿qué tipo de mina sería la más adecuada?
H
B
2B
5B
¿Cuál de estos 3 dibujos es un CROQUIS?
¿Cuál es la función principal del cartabón y la escuadra en el dibujo técnico?
Medir ángulos.
Dibujar líneas paralelas y perpendiculares.
Dibujar círculos.
Realizar trazos curvos.
¿Cuál de los siguientes dibujos es un esbozo/boceto?
¿Qué tipo de dibujo utiliza una empresa constructora cuando ejecuta una vivienda?
Un plano
Un croquis
Un esbozo
Un compás en dibujo técnico sirve para...
trazar arcos y circunferencias.
saber el ritmo.
trazar líneas paralelas y perpendiculares.
(todas las opciones son correctas)
¿A qué vistas corresponden cada uno de los rectángulos?
1 alzado, 2 planta, 3 perfil derecho
1 planta, 2 alzado, 3 perfil izquierdo
1 alzado, 2 perfil izquierdo, 3 planta
1 alzado, 2 perfil derecho, 3 planta
La vista más representativa de una pieza se llama:
Alzado
Planta
Perfil
Alzado posterior
El largo del clip es...
2 cm
4 cm
5 cm
¿A cuál de las siguientes figuras corresponden estas vistas?
Seleccione la perspectiva que corresponde con estas vistas.

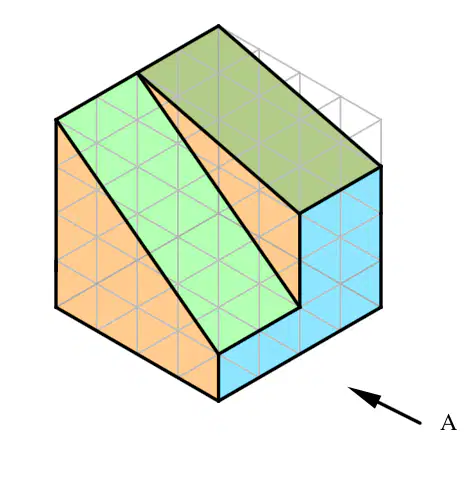

Dada la siguienta pieza representada en perspectiva isométrica, indica la vista del alzado.
Dada la siguiente figura representada en perspectiva isométrica, indica la vista de alzado.
Dada la siguiente figura representada en perspectiva isométrica, indica la vista de perfil.
Dada la siguiente figura representada en perspectiva isométrica, indica la vista de perfil.
¿Cuál es el perfil izquierdo de la siguiente pieza?
¿Cuál es el alzado de esta pieza?
¿Cuál es la planta de la siguiente pieza?
Si la cara roja es el alzado, la verde es...
La planta
El perfil derecho
La perspectiva
El perfil izquierdo
Si representamos la PLANTA de la siguiente pieza, se verán las caras...
Roja y naranja
Amarilla y naranja
Verdes
Verde y amarillo
¿A qué pieza corresponden las siguientes vistas?
Encuentra el ALZADO de esta figura.
Encuentra el PERFIL de la siguiente figura:
Encuentra la PLANTA de la siguiente figura:
Encuentra el ALZADO de la siguiente figura:
Para realizar un dibujo artístico, una sombra o un contorno, emplearé lapiceros...
Duros
Blandos
Medios
Extraduros
La vista más representativa de una pieza se llama:
Alzado
Planta
Perfil
Alzado posterior
El dibujo que se realiza a mano alzada y está acotado es....
Boceto
Croquis
Plano delineado
Todas son correctas
Ordena de más duro a más blando los siguientes lápices:
6H, 2H, HB, 2B, 6B
HB, 6H, 2H, 2B, 6B
6B, 2B, HB, 2H, 6H
6H, 2H, 2B, 6B, HB
El término croquis se refiere a un dibujo que se realiza de forma rápida y sin precisión.
Falso.
Verdadero.
