WorksheetsHydraulic Tank & Hydraulic Pump
Total questions: 10
Worksheet time: 20mins
Komponen pada sistem hidraulik yang berfungsi untuk membatasi tekanan pada sistem hidraulik adalah.............
Control Valve
Relief/Regulator Valve
Hydraulic Pump
Actuator

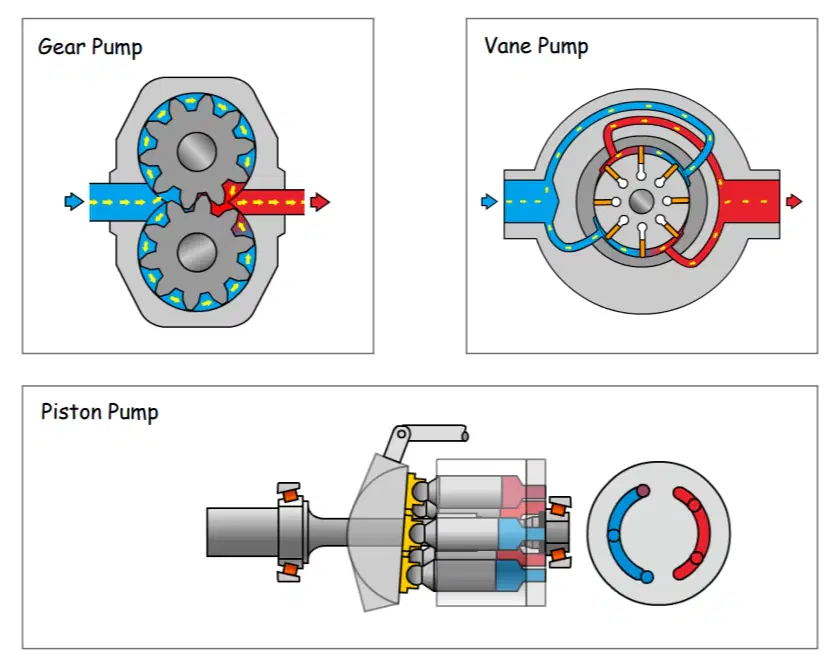

Fungsi pompa dalam suatu sistem hidrolik adalah ...
Menghasilkan tekanan oli.
Memindahkan oli bertekanan.
Memindahkan oli dari tangki ke sistem.
Merubah energi kinetik menjadi energi mekanik berupa gerakan berputar.
Mekanik A menyatakan sistem hidrolik (open center system), pada saat control valve berada di posisi tengah/netral, oli akan menuju ke aktuator.
Mekanik B menyatakan sistem hidrolik (closed center system), pada saat control valve berada di posisi tengah/netral, oli dari pompa akan dialirkan ke tangki.
Manakah pernyataan yang benar?
Mekanik A
Mekanik B
Mekanik A dan Mekanik B
Semua pernyataan salah
Manakah pernyataan berikut yang tepat?
Tangki hidrolik berfungsi sebagai tempat penampungan oli dan sekaligus sebagai pendingin oli.
Tangki hidrolik yang terpasang di mesin berfungsi sebagai tempat penampung oli dan penyaring kotoran yang dibawa oli.
Tangki hidrolik yang terpasang pada mesin berfungsi sebagai penyaring kotoran/debu/gram dan pendingin oli.
Tangki hidrolik yang terpasang pada mesin berfungsi sebagai tempat penampung oli saja.
Salah satu sumber internal leakage pada pompa roda gigi eksternal adalah adanya celah antara ujung-ujung roda gigi dengan bagian atas rumah pompa. Celah tersebut dikenal dengan istilah...
Backlash
Side clearance
Top clearance
Bottom clearance
Berapa tekanan maksimum yang mampu ditahan oleh pompa Komatsu tipe S tersebut?
175 kg/cm2
210 kg/cm2
250 kg/cm2
300 kg/cm2
Untuk membebaskan oli yang terjebak diantara gigi-gigi roda gigi pada sisi discharge, maka struktur pada pompa roda gigi dilengkapi dengan adanya...
Entrapment vacum groove
Entrapment relief groove
Balance groove
Entrapment groove
Sifat-sifat zat cair / fluida adalah
Tidak dapat dimampatkan (uncompressible)
Bentuknya selalu berubah rubah sesuai dengan tempatnya
Mengalir dari tekanan yang lebih tinggi ke yang lebih rendah
Semua jawaban diatas benar

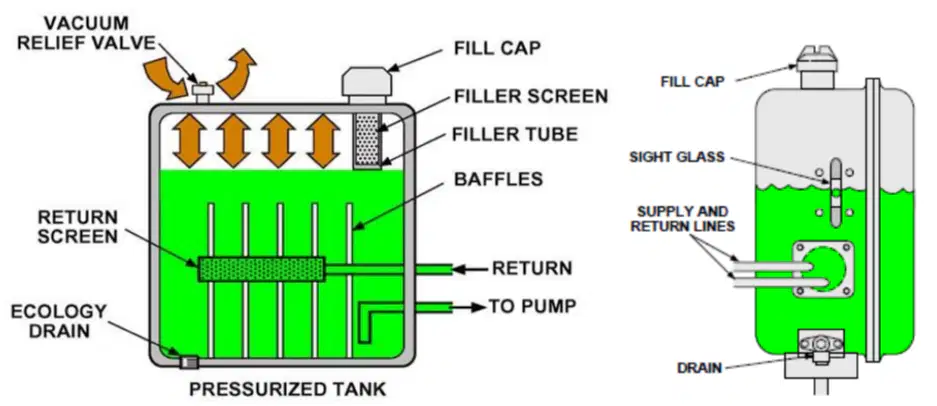

Ciri dari limited pressurized tank adalah menggunakan .......
Tutup tank yang terkunci
Tutup tank yang dilengkapi dengan vacum dan pressure valve
Menggunakan breather tank dengan vacum dan pressure valve
Plat tank bagian bawah nya tebal
Gambar berikut menunjukkan sirkuit dasar sistem hydraulic type....
Open Center System
Close Center System
Closing Center System
Opening Center System
