WorksheetsUD.03 Gas
Total questions: 33
Worksheet time: 33mins
Name
Class
Date
1.
El gas natural se compone principalmente (85% aprox) de...
a)
Metano
b)
Butano
c)
Propano
d)
Ninguna opción es válida.
2.
El GNL, dentro de la cadena de valor del gas natural, se centra en las siguientes etapas:
a)
Licuefacción, Transporte en buques y Regasificación.
b)
Licuefacción, Transporte en gasoductos y Regasificación.
c)
Compresión, Transporte en buques y Licuefacción.
d)
Compresión, Transporte en gasoductos y Distribución.
e)
Ninguna opción es válida.
3.
El proceso de licuefacción, se realiza básicamente mediante...
a)
presurización del gas
b)
calentamiento del gas para su condensación
c)
refrigeración del gas
d)
despresurización del gas
e)
Ninguna opción es válida.
4.
El gas natural, como fuente de energía, se puede utilizar para...
a)
Transporte: Barcos, autobuses, coches, etc.
b)
Consumo doméstico: Calefacción, ACS, cocina, etc.
c)
Consumo industrial: fundiciones, hornos, refrigeración, etc.
d)
Generar calor en centrales térmicas
e)
Generar electricidad como fuente de energía renovable
5.
El gas natural se convierte en electricidad, en las...
a)
Centrales Termoeléctricas
b)
Centrales de Ciclo Combinado
c)
Centrales de Cogeneración
d)
Todas las opciones son válidas.
e)
Ninguna opción es válida.
6.
Las centrales de Ciclo Combinado, se distinguen porque...
a)
Como producto, se generan tanto calor como electricidad
b)
Disponen de dos tipos de turbinas, una de gas y otra de vapor
c)
Utilizan sólo combustibles de origen renovable para mover las turbinas
d)
Todas las opciones son válidas.
e)
Ninguna opción es válida.
7.
Las centrales de Cogeneración, se distinguen porque...
a)
Como producto, se generan tanto calor como electricidad
b)
Disponen de dos tipos de turbinas, una de gas y otra de vapor
c)
Utilizan sólo combustibles de origen renovable para mover las turbinas
d)
Todas las opciones son válidas.
e)
Ninguna opción es válida.
8.
Si convertimos el gas natural a estado líquido…
a)
aumentamos su volumen unas 6 veces inferior al volumen inicial
b)
reducimos su volumen unas 600 veces inferior al volumen inicial
c)
el volumen permanece constante, pero se reduce enormemente su masa, facilitando su transporte
d)
Ninguna opción es válida.
9.
Las instalaciones encargadas de presurizar el gas y hacer fluir el gas a través de los gasoductos son las...
a)
Estaciones de regasificación
b)
Estaciones de compresión
c)
Estaciones de regulación y medida
d)
Estaciones de licuefacción
e)
Ninguna opción es válida.
10.
Las instalaciones encargadas de filtrar el gas y reducir y estabilizar su presión, manteniéndola constante en su salida, dentro de unos límites previamente determinados, independientemente de la presión de entrada y de los caudales circulantes, son las...
a)
Estaciones de regasificación
b)
Estaciones de compresión
c)
Estaciones de regulación y medida
d)
Estaciones de licuefacción
e)
Ninguna opción es válida.
11.
En la red de distribución, el gas natural se encuentra en estado...
a)
Gaseoso
b)
Líquido
c)
En parte líquido y en parte gaseoso
d)
Da igual el estado, mientras esté presurizado para minimizar las pérdidas de carga
e)
Ninguna opción es válida.
12.
El trazado de la red de distribución suele tener forma de malla o red, siempre que sea posible, para…
a)
minimizar las interrupciones en el suministro debido a intervenciones de mantenimiento.
b)
minimizar los costes de instalación de la red.
c)
minimizar tanto los costes de instalación como los de mantenimiento
d)
Ninguna opción es válida.
13.
Las instalaciones comunes son ya de propiedad privada y conectan la red de distribución de la compañía distribuidora con las instalaciones individuales de cada consumidor.
a)
Tienen su punto de partida en la llave de acometida o de edificio y acaban en los aparatos de consumo de cada consumidor
b)
Tienen su punto de partida en la llave del contador individual de cada usuario y acaban en los aparatos de consumo de cada consumidor
c)
Tienen su punto de partida en la llave de acometida o de edificio y acaban en la llave de entrada a los contadores individuales de cada consumidor
d)
Ninguna opción es válida.
14.
Durante el proceso de regasificación, se lleva a cabo el siguiente tratamiento:
a)
la odorización del gas mediante la inclusión de THT o mercaptanos, para soslayar el único peligro real que puede originar accidentes: la presencia incontrolada del gas en el aire debido a escapes en las conducciones debido a ser un fluido inodoro.
b)
la deshidratación de gas, para aumentar su Poder Calorífico Superior (PCS) y poder así sacarle el mayor rendimiento una vez vuelva a estar en estado gaseoso.
c)
la despresurización del gas, para reducir el riesgo de explosión debido a la presurización a la que se somete.
d)
Ninguna opción es válida.
15.
Como norma general en la distribución de gas en emplazamientos urbanos, la solución ideal consiste en …
a)
la creación de anillos concéntricos de forma que el suministro pueda asegurarse según una doble circulación. (Mallado)
b)
la creación de redes ramificadas de forma que el suministro pueda asegurarse según una doble circulación. (Ramificado)
c)
Las dos opciones son válidas, no importa el tipo de topología mientras esté el mantenimiento asegurado.
d)
Ninguna opción es válida.
16.
Actualmente los materiales preferentemente utilizados en modernas redes de distribución de gases combustibles son…
a)
el acero para las de alta presión y el polietileno de media densidad para redes que trabajen a media presión.
b)
el acero para las de media presión y el polietileno de media densidad para redes que trabajen a alta presión.
c)
únicamente el acero tanto para las de alta presión como para redes que trabajen a media presión.
d)
Ninguna opción es válida.
17.
El esquema típico de una estación de regulación y medida se basa en dos líneas de regulación para…
a)
abastecer el caudal suficiente, cosa imposible con una única línea.
b)
permitir realizar el mantenimiento de una de ellas sin interrumpir el paso del gas.
c)
proceder a la regulación del caudal y la presión en dos fases diferenciadas.
d)
Ninguna opción es válida.
18.
La tipología de la red de distribución de la imagen corresponde a una red….
a)
Mallada.
b)
Ramificada
c)
Arborescente
d)
Ninguna opción es válida.
19.
Siempre se debe colocar, 30cm por encima de cualquier canalización de gas...
a)
una malla plástica de color amarillo, para señalizar su posición a los posibles operarios que excaven posteriormente.
b)
una malla plástica de color azul, cuando por dicha canalización fluye gas natural licuado.
c)
una malla metálica protectora, para salvaguardar la canalización de los daños o cargas mecánicas producidas en el firme.
d)
Ninguna opción es válida.
20.
En el trazado de las conducciones respecto a las carreteras o ferrocarriles, el diseño más recomendable sería...
a)
en paralelo, aprovechando la existencia de servidumbres obligadas para las mismas en las cuales se puede disponer sin problema alguno estas conducciones
b)
en perpendicular en los cruces, sin mayor problema que un aumento de coste no significativo
c)
evitar cruzarlas a toda costa, ya que suponen un riesgo por las cargas adicionales que deberán soportar las canalizaciones
d)
discurrir en paralelo a ellas pero dejando una separación mínima de 100m, por evitar el obstáculo que supondrían en la ejecución de la obra
e)
cruzarlas en oblicuo a poder ser, nunca en perpendicular, para minimizar el riesgo de las cargas adicionales que deberán soportar las canalizaciones
21.
En el caso de las canalizaciones próximas a las líneas de ferrocarril específicamente, al igual que en las líneas eléctricas, hay que prestar especial atención a...
a)
la corrosión por corrientes vagabundas
b)
el desgaste debido a cargas mecánicas excesivas
c)
Ambos riesgos son igualmente considerables y deben preverse medidas de protección
d)
Ninguna opción es válida.
22.
En el caso de la corrosión por corrientes vagabundas, la principal medida de protección sería...
a)
La protección catódica
b)
Aislar la canalización
c)
Conectar a tierra la canalización
d)
Todas las medidas son necesarias de la misma manera
e)
Ninguna opción es válida.
23.
En la reacción de combustión del gas natural, el PCS y PCI, son...
a)
el calor total y el aprovechable que se produce en la misma
b)
el gasto calorífico mínimo y máximo del aparato a gas en cuestión
c)
el caudal simultáneo mínimo y máximo del aparato a gas en cuestión
d)
Ninguna opción es válida.
24.
En el cálculo del caudal máximo de simultaneidad, el coeficiente de simultaneidad S1 o S2, depende de...
a)
si existen o no calderas de calefacción instaladas, únicamente.
b)
si la instalación es común (bloque de viviendas o centro comercial) o individual, únicamente
c)
Las dos opciones afectan al coeficiente.
d)
Ninguna opción es válida.
25.
El grado de gasificación de las viviendas y de los locales destinados a usos colectivos o comerciales es...
a)
la previsión de potencia simultánea máxima individual con la que se quiere dotar a las mismas.
b)
el nivel de presión del gas natural con el que se quiere dotar a las mismas.
c)
el caudal total del gas natural con el que se quiere dotar a las mismas.
d)
Ninguna opción es válida.
26.
Las pérdidas de carga son...
a)
la cantidad de gas que se va perdiendo a lo largo de todas las canalizaciones de transporte o distribución.
b)
la disminución de presión debido al roce del gas con las paredes de la canalización y resto de accesorios (codos, válvulas, etc.)
c)
la disminución del caudal debido a la porosidad de los materiales de las canalizaciones y resto de accesorios (codos, válvulas, etc.)
d)
Ninguna opción es válida.
27.
Para poder aplicar las fórmulas de Renouard en un tramo a dimensionar, se tiene que cumplir que...
a)
La relación Q/D sea menor que 150
b)
La velocidad del gas no supere los 20 m/s
c)
La presión de diseño sea de 2.5 bar
d)
El grado de gasificación sea mínimo 1
e)
El caudal máximo simultáneo no supere la potencia del grado de gasificación
28.
Si tenemos una instalación en alta presión (10 bar), para el dimensionamiento de la canalización deberemos utilizar...
a)
la fórmula de Renouard Cuadrática
b)
la fórmula de Renouard Lineal
c)
la fórmula que relaciona el caudal simultáneo con el diámetro necesario para el conducto en cuestión.
d)
la formula de la limitación de velocidad del gas, únicamente.
e)
Ninguna opción es válida.
29.
En los cálculos de dimensionamiento de una canalización de gas, la presión de garantía es...
a)
La presión máxima de dimensionamiento a la entrada del tramo a calcular.
b)
La presión máxima de dimensionamiento a la salida del tramo a calcular.
c)
La presión máxima de dimensionamiento en cualquier punto del sistema.
d)
Ninguna opción es válida.
30.
En los cálculos de dimensionamiento de una canalización de gas, para definir la presión mínima en una instalación se suele/n utilizar el/los criterio/s de...
a)
La presión de garantía.
b)
La pérdida de carga del 1%
c)
La relación Q/D sea menor que 150
d)
El grado de gasificación mínimo: 1
e)
El caudal máximo simultáneo no supere la potencia del grado de gasificación
31.

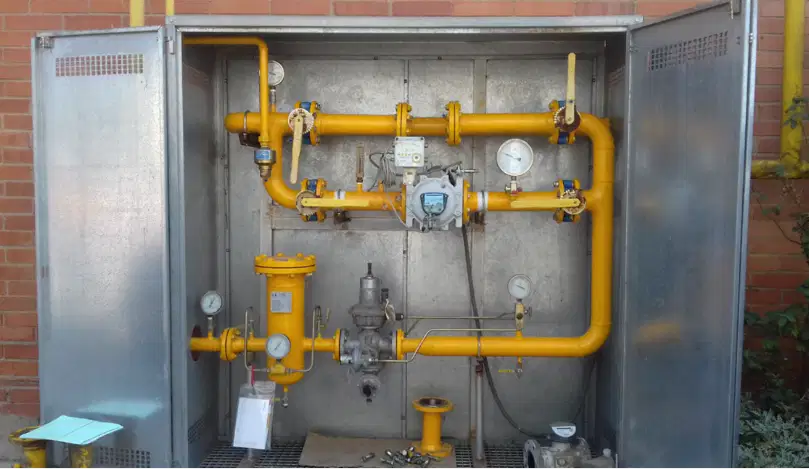

La siguiente figura representa un/a...
a)
Estación de Regulación y Medida
b)
Estación de Compresión
c)
Estación de Licuefacción
d)
Estación de Regasificación
e)
Ninguna opción es válida.
32.
La siguiente figura representa un/a...
a)
Protección Catódica
b)
Protección mediante Puesta a tierra
c)
Protección Anódica
d)
Protección Pasiva
e)
Ninguna opción es válida.
33.
La siguiente figura representa un/a...
a)
Acometida tipo desde red de media presión
b)
Acometida tipo desde red de alta presión
c)
Instalaciones comunes de bloque de viviendas
d)
Instalaciones individuales de cliente
e)
Ninguna opción es válida.
