Las entradas analógicas están marcada en la placa con los conectores:
GND
A0...A5
0...13
3,5 V y 5 V
Estos pines son:
Pines Digitales
Pines Analógicos
Pines PWM
Microcontrolador
Estos pines son:
Pines Digitales
Pines Analógicos
Pines PWM
Microcontrolador
Lo remarcado es:
Conector para fuente de alimentación externa
Conector USB
Botón de encendido
Lo remarcado es:
Botón de reinicio
Regulador de voltaje
Botón RED de comunicación
Lo remarcado es:
Conector para fuente de alimentación externa
Conector USB
Botón de encendido
El modelo de Arduino que programamos es:
Nano
UNO
Mega
Micro
NO es una parte de la placa de Arduino
Botón de Reset
Pines GND
Pulsadores
Pines de entrada y salida
¿Qué nombre tiene la herramienta virtual utilizada en las prácticas de electronica segun las guias para crear circuitos ?
Tinkerword
Arduino Virtual
Tinkercad
Tiktok
El lado positivo de un Led se llama
(a)
El lado negativo de un Led se llama
(a)
El dispositivo que sirve para regular el paso de la electricidad gradualmente se llama
(a)
que rango de valores nos puede entregar un sensor analógico?
0 y 1
0 o 1023
0 a 1023
1023
cuantos estados nos puede entregar un sensor digital?
0 y 1
0 y 1023
0 a 1023
1023
¿Qué es un LED?
Un LED (light-emitting diode) es un diodo, un componente que solo deja pasar la electricidad en un sentido y la bloquea en el otro.
En el caso de los LED, cuando circula electricidad emiten luz.
En el caso de los LED, cuando circula electricidad emiten sonido.
Un LED (light-emitting diode) es un diodo, un componente que deja pasar la electricidad en ambos sentido.
La pata larga de un LED corresponde a:
Ánodo o positivo
Cátodo o negativo
Ánodo o negativo
Cátodo o positivo
La pata corta de un LED corresponde a:
Ánodo o positivo
Cátodo o negativo
Ánodo o negativo
Cátodo o positivo
La resistencia de un LED se conecta a:
Ánodo o positivo
Cátodo o negativo
Ánodo o negativo
Cátodo o positivo
Es indiferente
La pata larga de un LED se debe conectar a:
PIN digital
Entrada analógica
PIN PWM
GND
3.5 V
¿Cuál es el pin de Arduino que tiene que estar en ALTA para que el verde esté encendido?
10
13
7
El circuito contiene errores de montaje
Se utiliza una resistencia en los proyectos que usan leds para
Aumentar la luminosidad
Disminuir el consumo del LED y alargar la vida
evitar que se estropeen
activar la corriente en el puerto
El sensor de la imagen se llama:
Sensor de infrarrojos
Sensor de ultrasonidos
Sensor DHT11
Sensor de luz
Marca las opciones verdaderas sobre pulsadores
Las patas enfrentadas (en lados opuestos) están conectadas
Las patas contiguas (en el mismo lado) están conectadas
Las patas enfrentadas (en lados opuestos) están desconectadas hasta que se accione el pulsador
Las patas contiguas (en el mismo lado) están desconectadas hasta que se accione el pulsador
Marca las respuestas verdaderas sobre Potenciómetros.
El conector central se conecta a un entrada analógica
El conector central se conecta a un salida analógica
El conector central se conecta a un entrada digital
El conector central se conecta a un salida analógica
Los conectores de los extremos se conectan a 5V y GND indiferentemente
Marca las opción verdadera sobre los pines PWM
Son entradas solo digitales
Son entradas solo analógicas
Son salidas o entradas analógicas (0...1023) o digitales (0...1)
Son iguales que los demás pines digitales
Son salidas solo analógicas
¿Cuál es el LED que combina el rojo, el azul y el verde para producir cualquier color?
¿Qué cables están conectados al cable Naranja?
Rojo
Azul
Verde
Gris
Amarillo
¿Qué cables están conectados al cable Rojo?
Rosa
Azul
Blanco
Gris
Amarillo
¿Qué cable/s no está/n conectado/s con ningún otro?
Rojo
Blanco
Verde
Gris
Celeste
Marca las opciones correctas. Por regla general:
El polo positivo se conecta al voltaje.
El polo positivo se conecta a GND.
El polo negativo se conecta al voltaje.
El polo negativo se conecta a GND.
Los LEDs se conectan como...
El LED Rojo.
El LED Verde.
Las dos formas son correctas.
Las dos formas son incorrectas.

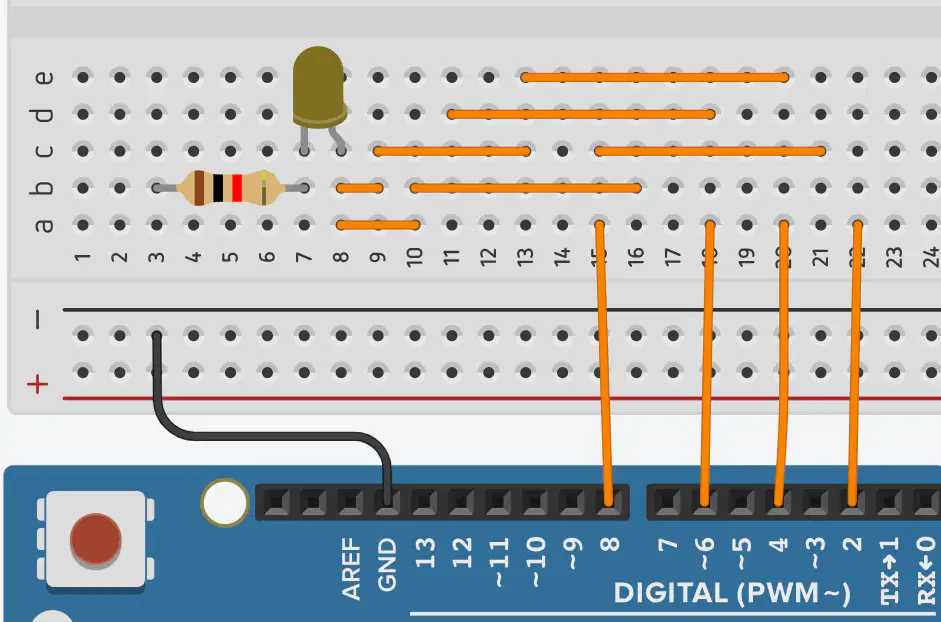

¿Que pin hay que activar para encender el LED?
4
2
6
8

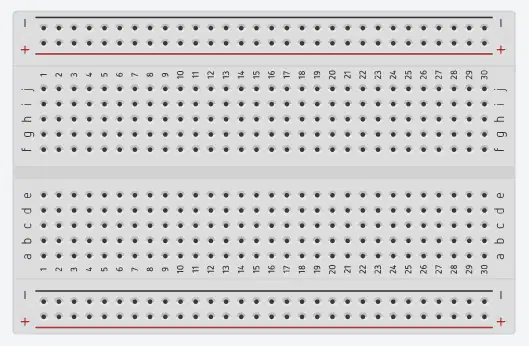

Marca las posiciones conectadas entre sí en una placa de pruebas.
Columnas desde el nº 1 al 30
Filas desde la letra "a" a la "j"
1a - 1d
2a - 2b
1a - 1f
1c - 1e
2e-2f
Marca las posiciones conectadas entre sí en una placa de pruebas.
Columnas desde el nº 1 al 30
Filas desde la letra "a" a la "j"
1a - 2a
2a - 2e
2f - 2j
1b - 1e
2g-2h
