WorksheetsPNEUMATIC SYSTEM
Total questions: 15
Worksheet time: 11mins

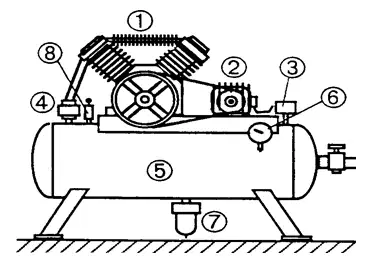

Namakan bahagian yang bertanda dengan nombor 1 dan 8
1- Compressor
8- Safety Valve
1- Electric motor
8- Pressure switch
1- Compressor
8- Shuttle Valve
1- Compressor
8- Check switch
Nyatakan unit SI yang digunakan dalam sistem kerja pneumatik?
Joule
Newton
Pascal
Watt
1 Bar bersamaan dengan berapa Pascal?
1kPa
10kPa
100kPa
1000kPa
Berapakah tekanan atmosfera bumi?
1 kPa
1 Bar
10 Bar
1 Pa
Namakan komponen pneumatik ini?
Air Main Switch
Air Distribution
Air Service Unit
Air Dryer
Namakan nama komponen pneumatik tersebut,
Single acting cylinder
Single acting valve
Double Acting Valve
Double acting cylinder
Berdasarkan simbol pneumatik yang di tunjukan berapakah jumlah port yang ada.
7
3
4
5
Berdasarkan simbol pneumatik yang ditunjukkan berapakah "switch position" yang ada?
1
2
3
4
berdasarkan simbol pneumatik yang ditunjukkan namakan komponen ini.
3/2 way valve
3/2 way push button valve
3/2 way single solenoid valve with spring return
3/2 way single solenoid valve
Berdasarakan litar pneumatik yang ditunjukkan pilih namakan element yang ditanda A, B, C dan D dengan tepat
A- Supply element
B- Input element
C- Processing Element
D- Output Element
A- Input element
B- Processing Element
C- Output Element
D- Supply element
A- Processing Element
B- Input element
C- Supply element
D- Output Element
A- Input element
B- Supply element
C- Processing Element
D- Output Element
Pneumatik bermaksud apa?
Kuasa angin
Tekanan angin
Daya angin
Pergerakan angin
Berdasarkan sibol pneuatik yang ditunjukkan nyatakan jenis tindakan bagi mengaktifkan injap tersebut.
Manual
Elektrikal
Mekanikal
Tekanan
Nombor 2 dan 4 dalam simbol pneumatik yang ditunjukkan mewakili apa?
Pressure Port
Working Line
Vent Line
Control Line
Nombor 3 dan 5 dalam simbol pneumatik yang ditunjukkan mewakili apa?
Pressure Port
Working Line
Vent Line
Control Line
Perkataan Pneumatic berasal dari negara mana?
MALAYSIA
GERMANY
FRANCE
GREEK
