Worksheetsสอบวิชาเขียนแบบเทคนิคเบื้องต้น
Total questions: 20
Worksheet time: 10mins
Name
Class
Date
1.
จงตอบ เส้นเต็มเบา มีความหนาขนาดกี่ มิลลิเมตร
a)
0.25
b)
0.45
c)
0.50
d)
0.75
2.
จงตอบการเลือกใช้ของ เส้นเต็มหนัก แบบใด
a)
ใช้เขียนเส้นขอบที่มองไม่เห็น
b)
ใช้เขียนเส้นขอบที่มองเห็นและเส้นรอบรูป
c)
ใช้เขียนเส้นขอบเส้นบอกขนาด
d)
ใช้เขียนเส้นขอบเส้นศูนย์กลาง
3.
จงตอบการเลือกใช้ของ เส้นเต็มหนัก แบบใด
a)
ใช้เขียนเส้นขอบที่มองไม่เห็น
b)
ใช้เขียนเส้นขอบที่มองเห็นและเส้นรอบรูป
c)
ใช้เขียนเส้นขอบเส้นบอกขนาด
d)
ใช้เขียนเส้นขอบเส้นศูนย์กลาง
4.

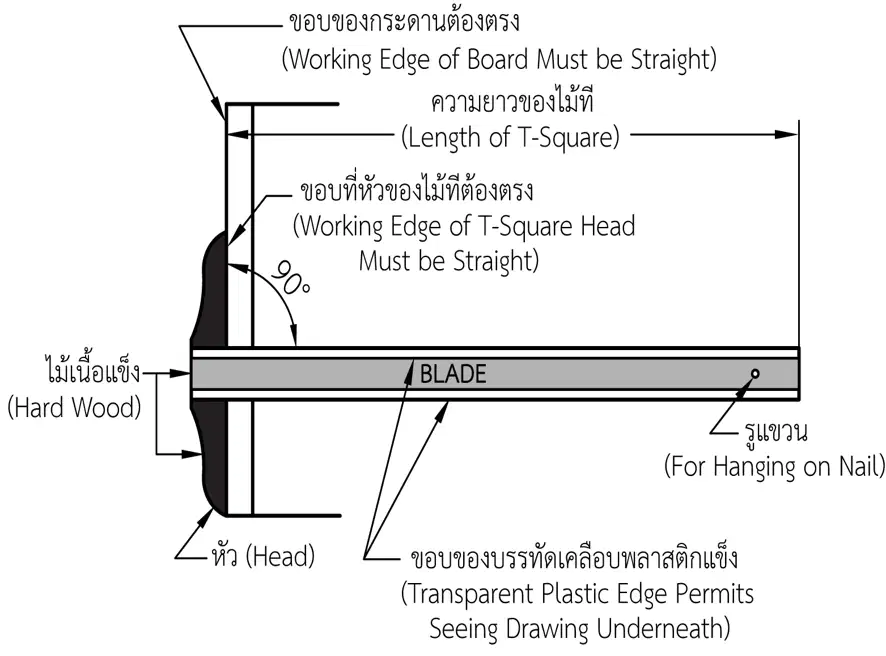

ไม้ที (T-Square) และทีสไลด์ (T-Slide) เป็นเครื่องมือที่ใช้สาหรับเขียนเส้นแบบใด
a)
ช่วยในการเขียนเส้นตรง และใช้ร่วมกับบรรทัดสามเหลี่ยม
b)
ช่วยในการเขียนเส้นแนวตั้ง และใช้ร่วมกับบรรทัดสามเหลี่ยม
c)
ช่วยในการเขียนเส้นตรง
d)
ช่วยในการเขียนเส้นแนวตั้ง
5.
เส้นชนิดใดใช้เขียนเส้นบอกขนาด เส้นแสดงแนวตัด
a)
เส้นเต็มบาง
b)
เส้นเต็มหนา
c)
เส้นประ
d)
เส้นที่เขียนด้วยมือ
6.
เส้นชนิดใดใช้สำหรับเขียนขอบรูป ขอบเกลียว
a)
เส้นเต็มบาง
b)
เส้นเต็มหนา
c)
เส้นประ
d)
เส้นที่เขียนด้วยมือ
7.
เส้นชนิดใดใช้เขียนเส้นขอบรูปที่ถูกบัง
a)
เส้นเต็มหนา
b)
เส้นเต็มบาง
c)
เส้นประ
d)
เส้นศูนย์กลาง
8.
เส้นชนิดใดใช้เขียนแสดงเส้นศูนย์กลางของส่วนโค้ง หรือวงกลม
a)
เส้นเต็มหนา
b)
เส้นเต็มบาง
c)
เส้นย่อระยะทาง
d)
เส้นศูนย์กลาง
9.
ตามมาตรฐานสากล (ISO) จะใช้หน่วยวัดใดในในการกำหนดขนาด
a)
มิลลิเมตร
b)
เซนติเมตร
c)
ฟุต
d)
นิ้ว
10.
เส้นกำหนดขนาดเส้นแรก ควรห่างจากขอบรูปชิ้นงานเท่าใด
a)
5 มม.
b)
6 มม.
c)
7 มม.
d)
10 มม.
11.
เส้นกำหนดขนาดเส้นที่สอง ควรห่างจากขอบรูปชิ้นงานเท่าใด
a)
5 มม.
b)
6 มม.
c)
7 มม.
d)
10 มม.
12.
หากมีการกำหนดขนาดเส้นที่สาม ควรห่างจากขอบรูปชิ้นงานเท่าใด
a)
5 มม.
b)
6 มม.
c)
7 มม.
d)
10 มม.
13.
การกำหนดขนาดที่จะต้องเขียนหัวลูกศรกำหนดขนาดภายนอกเส้นช่วยกำหนดขนาด
a)
น้อยกว่า 5 มม.
b)
น้อยกว่า 7 มม.
c)
มากกว่า 5 มม.
d)
มากกว่า 10 มม.
14.
การบอกขนาดรัศมีของวงกลม ต้องเขียนสัญลักษณ์ใดไว้ข้างหน้า
a)
Q
b)
R
c)
S
d)
T
15.
ข้อใดกล่าวถูกต้องในการเขียนตัวเลขบอกขนาด
a)
กำหนดขนาดในแนวเดียวกับเส้นกำหนดขนาด
b)
กำหนดขนาดในแนวทแยงมุม
c)
กำหนดขนาดในแนวตั้วงฉาก
d)
กำหนดขนาดในแนวใดก็ได้
16.
ภาพสามมิติ นิยมใช้ประกอบการดูภาพควบคู่กับภาพข้อใด
a)
ภาพช่วย
b)
ภาพฉาย
c)
ภาพออบลิก
d)
ภาพตัด
17.
ภาพฉายมีกี่มุมมอง มีอะไรบ้าง
a)
1 มุมมอง
b)
2 มุมมอง (1 และ E )
c)
2 มุมมอง (1 และ 2)
d)
2 มุมมอง (1 และ 3)
18.
ภาพใดที่มีด้านหนึ่งจะวางอยู่ในแนวระดับ ส่วนด้านข้างเอียงทำมุม 45 องศา
a)
ภาพไดเมตริก
b)
ภาพไตรเมตริก
c)
ภาพไอโซเมตริก
d)
ภาพออบลิก
19.
ภาพใดที่มีด้านหนึ่งจะวางอยู่ในแนวระดับ ส่วนด้านข้างเอียงทำมุม 30 องศา ทั้งสองข้าง
a)
ภาพไดเมตริก
b)
ภาพไตรเมตริก
c)
ภาพไอโซเมตริก
d)
ภาพออบลิก
20.
a)
45 , 60
b)
45 , 30
c)
45 , 30 , 60
d)
45 , 30 , 60 , 90
