WorksheetsEngranajes
Total questions: 34
Worksheet time: 1hrs 7mins
Si el engranaje rojo tiene 10 dientes (Z=10) y el amarillo 20 dientes (Z=20). ¿A qué velocidad girará el engranaje amarillo si el rojo gira a 100 rpm (revoluciones por minuto)?
50 rpm
200 rpm
100 rpm
10 rpm
El engranaje verde gira a una velocidad...
Igual que la del rojo
Mayor que la del rojo
Menor que la del rojo
Ninguna es correcta
¿Qué tipo de velocidad se logra poniendo dos engranajes de igual tamaño?
La velocidad se mantiene constante
Se aumenta la velocidad
Se reduce la velocidad
Ninguna es correcta
¿Qué tipo de velocidad se logra poniendo primero un engranaje mayor y luego uno menor?
La velocidad se mantiene constante
Se aumenta la velocidad
Se disminuye la velocidad
Ninguna es correcta
¿Qué son los mecanismos de la imagen?
Poleas
Palancas
Engranajes
Motores
Si el engranaje más pequeño gira a 300 rpm y tiene 10 dientes y el engranaje mayor gira a 900 rpm ¿ cuántos dientes tendrá el engranaje mayor?
15 dientes
20 dientes
25 dientes
30 dientes
Si el engranaje A gira hacia la derecha cuál de las siguientes afirmaciones es la verdadera
El engranaje B gira hacia la derecha y C hacia la izquierda
El engranaje B gira hacia la izquierda y C hacia la izquierda
El engranaje B gira hacia la izquierda y C hacia la derecha
El engranaje B gira hacia la derecha y C hacia la derecha
¿Con cuál de estos sistemas de engranajes conseguimos aumentar la velocidad?
La figura muestra el mecanismo de apertura de una compuerta en un emblase. Si el engranaje grande tiene 50 dientes y gira 5 veces más despacio que el engranaje pequeño. ¿Cuántos dientes tendrá el engranaje pequeño?
5 dientes
10 dientes
15 dientes
25 dientes
100 dientes
La figura representa un plato (rueda grande) y un piñón (rueda pequeña) de una bicicleta. Al dar una vuelta al pedal observamos que el piñón da tres vueltas. Si el plato tiene 30 dientes cuántos dientes tiene el piñón
60 dientes
30 dientes
3 dientes
10 dientes
En el mecanismo de la figura el motor gira a 15 rpm y el engranaje grande a 5 rpm. Si aumentamos la velocidad del motor a 90 rpm, ¿a qué velocidad girará el engranaje de salida?
45 rpm
30 rpm
60 rpm
75 rpm
Estos engranajes antiguos de una noria están hechos de madera. Si el engranaje pequeño tiene 24 dientes y el gradne 72, y el engranaje pequeño gira a 180 rpm, ¿A qué velocidad gira el grande?
24 rpm
48 rpm
60 rpm
90 rpm
En este typex el engranaje pequeño tiene 12 dientes y el grande 48. Si cuando lo uso la rueda pequeña da 4 vueltas cada segundo, ¿cuántas vueltas dará la grande en el mismo tiempo?
una vuelta
dos vueltas
tres vueltas
ocho vueltas
LEE CON CUIDADO LA AFIRMACIÓN. Una rueda que gira a 6000 rpm gira más despacio que otra que lo hace 1000 rpm
Verdadero
Falso
Un mecanismo formado por dos ruedas dentadas, donde la rueda motriz tiene 10 dientes y la rueda conducida tiene 20 dientes es un mecanismo
reductor de velocidad
multiplicador de velocidad
ni reductor ni multiplicador, mantiene la misma velocidad
no se puede saber; habría que saber la velocidad de la rueda motriz
no se puede saber; habría que saber la velocidad de la rueda conducida
En este mecanismo la velocidad del engranaje de salida es
400 rpm
40 rpm
1000 rpm
16000 rpm
En esta transmisión el engranaje conductor es
el de abajo porque es más grande
el de arriba porque lleva la manivela
el de abajo porque no lleva la manivela
el de arriba porque es el que recibe el movimiento
Si el engranaje grande tiene 18 dientes y gira a 12 rpm y el pequeño tiene 9 dientes ¿a qué velocidad gira el pequeño?
24 rpm
48 rpm
6 rpm
No se puede saber
Si el engranaje grande gira hacia la derecha, el pequeño girára
hacia la derecha
hacia la izquierda
indistintamente
no se puede saber
¿QUE FUNCIÓN TIENE EL ENGRANAJE CENTRAL DEL MECANISMO DE LA FIGURA?
AUMENTAR LA VELOCIDAD
REDUCIR LA VELOCIDAD
PERMITIR QUE LOS ENGRANAJE DE ENTRADA Y SALIDA GIREN EN EL MISMO SENTIDO
QUE EL SISTEMA DE ENGRANAJES EA MÁS BONITO
Indica con qué sistema de engranajes conseguimos aumentar la velocidad :
b
c
Selecciona la respuestas correcta:
El engranaje 2 gira hacia la derecha
El engranaje 4 gira hacia la izquierda
El engranaje 4 gira hacia la derecha
Imagina que estás diseñando un pequeño coche de juguete. Si tienes un motor que gira a 100 vueltas por minuto (rpm) unido a un engranaje de 10 dientes y quieres que las ruedas del coche giren a 50 rpm, ¿cuántos dientes tendrá el engranaje que irá unido a las ruedas?
5 dientes
15 dientes
20 dientes
25 dientes
2
3
6
18
Las ruedas dentadas o engranajes, nos permiten tanto aumentar como disminuir la velocidad de giro
Verdadero
Falso
Este sistema de engranajes:
Disminuye la velocidad y cambia el sentido de giro
Aumenta la velocidad y no cambia el sentido de giro.
Aumenta la velocidad y cambia el sentido de giro
Disminuye la velocidad y no cambia el sentido de giro
Ninguna de las anteriores
Uniendo 2 engranajes con una cadena de transmisión no cambia el sentido de giro
Verdadero
Falso

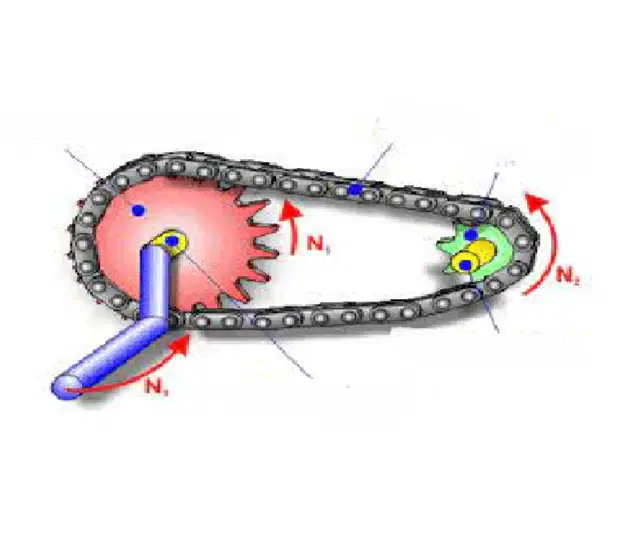

El plato unido al pedal tiene 35 dientes ¿cuántos dientes tendrá el piñón si por una vuelta que da el plato el piñón da 5 vueltas?
5 dientes
7 dientes
15 dientes
25 dientes
no puede tener dientes porque no muerde
Si al pedalear en esta bicicleta, el ciclista logra 20 RPM (vueltas por minuto) en el engranaje de los pedales, ¿cuántas vueltas dará el engranaje grande en 1 minuto?
40 RPM
5 RPM
20 RPM
10 RPM
30 RPM
¿Cuántos dientes debe tener el engranaje amarillo, para que su velocidad sea 1.000 RPM, si el rojo tiene una velocidad de 10.000 RPM y 10 dientes (escriba la respuesta en números)?
(a)
Si B gira en sentido antihorario (hacia la izquierda) ¿Cuáles giran en sentido horario?
A , C, E
A, C, D
A,D,E
A,B,C
El engranaje rojo y el verde giran en el mismo sentido
Verdadero
Falso
Los tres engranajes giran en el mismo sentido
Verdadero
Falso
Para que no cambie el sentido de giro de dos engranajes se unen con una...
(a)
