Free Printable 1. STS

1.

1. Di bawah ini yang bukan termasuk komponen penghubung pada system kelistrikan adalah …

a)

A. Junction block

b)

B. Relay block.

c)

C. Connector.

d)

D. Baet massa

e)

E. Fusible link

2.

1. Yang bukan termasuk bagian dari sistem kelistrikan bodi adalah …

a)

A. Jaringan kabel

b)

B. Siwitch dan relay

c)

C. Sistem pengapian

d)

D. Sistem penerangan

e)

E. Sistem Wiper dan washer

3.

Perhatikan hasil pemeriksaan relay berikut ini :

1. Pemeriksaan pada kumparan relay menunjukkan ada continuitas

2. Ada continuitas antara terrminal 30 dan 87 saat kumparan relay diberikan arus listrik,

3. Terdengar suara "klik" saat kumparan relay diberikan arus listrik,

Berdasarkan hasil tersebut, maka dapat disimpulkan ...

a)

A. Swith relay tidak dapat menutup

b)

B. Kemagnetan kumparan lemah

c)

C. Kumpuaran relay terbakar

d)

D. Swith relay rusak

e)

E. Relay dalam kondisi baik

4.

1. Sistem kelistrikan tambahan yang berfungsi mencegah mesin dihidupkan tanpa kunci kontak yang tepat. Hanya kunci kontak dengan kode yang dapat dikenali oleh sistem pada kendaraan saja yang dapat menghidupkan mesin, adalah ...

a)

A. Sistem engine starting

b)

B. Sistem lampu pengendali siang

c)

C. Sistem engine control

d)

D. Sistem lampu kepala

e)

E. Sistem engine immobilizer

5.

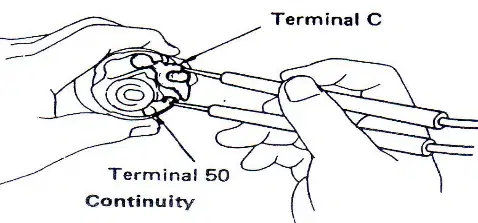

1. Gambar di bawah ini merupakan pemeriksaan komponen motor starter, yaitu pemeriksaan ...

a)

A. Brush holder

b)

B. Brush spring

c)

C. Sirkuit terbuka pull in-coil

d)

D. Kopling starter

e)

E. Sirkuit terbuka hold in-coil

6.

1. Gambar di bawah ini merupakan pemeriksaan komponen motor starter, yaitu pemeriksaan ...

a)

A. Gerak bebas plunyar

b)

B. Panjang brush/ sikat

c)

C. Field coil

d)

D. Diameter komutator

e)

E. Kedalaman segmen

7.

1. Perhatikan gambar dibawah , Kondisi pengisian yang sesuai dengan gambar di bawah adalah ...

a)

A. Pada saat kunci kontak ON dan mesin belum hidup

b)

B. Pada saat mesin hidup kecepatan rendah

c)

C. Pada saat mesin hidup kecepatan sedang

d)

D. Pada saat mesin hidup kecepatan tinggi

e)

E. Pada saat mesin hidup stasioner

8.

1. Jika pada proses pengisian, terjadi pengisian baterai yang terlalu tinggi (Over Charging), maka hal itu disebabkan karena ....

a)

A. Belt alternator kendor

b)

B. Massa regulator kurang kontak

c)

C. Diode rusak

d)

D. Tahanan kumparan alternator terlalu besar

e)

E. Kumparan voltage regulator rusak

9.

1. Perhatikan gambar di bawah . Urutan kerja sistem pengapian konvensional yang benar adalah...

a)

A. Baterai, Kunci kontak, fuse, coil, distributor dan busi

b)

B. Baterai, Kunci kontak, fuse, distributor, coil dan busi

c)

C. Baterai, fuse, Kunci kontak, distributor, coil dan busi

d)

D. Baterai, fuse, coil, kunci kontak, distributor dan busi

e)

E. Baterai, fuse, kunci kontak, coil, distributor dan busi

10.

1. Berdasarkan gambar di bawah ini, komponen gambar nomor 2 berfungsi untuk ...

a)

A. Mengontrol sudut dwell.

b)

B. Membangkitkan sinyal tegangan.

c)

C. Memutus dan menyambung arus primer.

d)

D. Memajukan saat pengapian sesuai beban mesin

e)

E. Membangkitkan medan magnet.

11.

1. Komponen pada sistem pengapian yang berfungsi untuk mengirimkan sinyal ke CDI adalah …

a)

A. Magnet

b)

B. Spool

c)

C. Sensor

d)

D. Pulser

e)

E. ECM

12.

1. Pada sistem pengapian elektronik komponen yang berfungsi sebagai pemutus aliran listrik primer adalah....

a)

A. Pulser igniter

b)

B. Coil

c)

C. Distributor

d)

D. Transistor

e)

E. Kabel Busi

13.

1. Pada mobil, aliran arus listrik pada sistem penerangan yang tidak melewati kunci kontak ketika switch lampu dioperasikan adalah ...

a)

A. Lampu rem, lampu kepala, lampu senja

b)

B. Lampu kepala, lampu kota, lampu sein

c)

C. Lampu parkir, lampu sein, wiper

d)

D. Lampu kepala, lampu mundur, lampu sein

e)

E. Lampu hazard, lampu parkir, washer

14.

1. Sistem penerangan terdiri dari : sistem penerangan dalam dan sistem penerangan luar. di bawah ini yang BUKAN bagian dari sistem penerangan luar adalah ….

a)

A. Sistem lampu kepala

b)

B. Sistem lampu tanda belok

c)

C. Sistem lampu kabut

d)

D. Sistem lampu senja

e)

E. Sistem lampu insrumen panel

15.

1. Sistem penerangan yang berfungsi untuk menerangi ruang penumpang kendaraan adalah …

a)

A. Head light

b)

B. Room light

c)

C. Meter light

d)

D. License plate light

e)

E. Back up light

16.

1. Gambar di bawah ini merupakan komponen sistem AC yang bernama ...

a)

A. Kompresor

b)

B. Kondensor

c)

C. Receiver dryer

d)

D. Katup expansi

e)

E. Evaporator

17.

1. Gambar di bawah ini merupakan komponen sistem AC yang berfungsi untuk ...

a)

A. Untuk mengubah tekanan cairan refrigerant menjadi cairan yang bertemperatur dan bertekanan rendah

b)

B. Untuk menghubungkan dan memutuskan arus listrik dari baterai ke kopling magnet secara otomatis

c)

C. Untuk menghubungkan dan memutuskan tenaga/ gerak putar darii mesin ke kompresor secara otomatis

d)

D. Untuk memeriksa jumlah dan aliran refrigran yang terdapat dalam system

e)

E. Untuk menampung sementara refrigran yang telah menjadi cair dan menyaringnya.

18.

1. Perhatikan gambar di bawah ini !

Nama-nama komponen system AC (Air Conditioner system) pada gambar. No. 2- 4 – 6 – 8 adalah…

a)

A. Evaporator, kondensor, drier, filter

b)

B. Kondensor, evaporator, expansion valve dan kompresor

c)

C. Inlet hose, evaporator, drier dan kondensor

d)

D. Kondensor, Evaporator, kompresor dan expansion valve

e)

E. Outlet hose, kondensor, expansion valve dan drier

19.

1. Seorang mekanik memeriksa system horn didapati horn mati, setelah dilakukan analisis ternyata fuse horn putus , apakah boleh diganti dengan fuse yang lebih besar dari kapasitasnya?

a)

A. Boleh, karena lebih kuat

b)

B. Boleh, karena lebih efisien

c)

C. Tidak boleh karena lebih mahal

d)

D. Tidak boleh, karena membahayakan rangkaian

e)

E. Tergantung, boleh jika menginginkan arus besar, tidak boleh jika menginginkan arus kecil

20.

1. Seorang mekanik menemukan fuse dalam fuse box yang berwarna putih ( 25 A ) putus, karena tidak ada fuse yang sama, maka diganti dengan fuse warna biru (15 A ), apakah yang mungkin bisa terjadi ?

a)

A. Sekring cepat putus

b)

B. Sekring tidak putus lagi

c)

C. Kabel bisa terbakar

d)

D. Komponen kelistrikan bisa rusak/terbakar

e)

E. Jawaban c dan d benar

21.

1. Sebuah kendaraan dengan 2 buah lampu kepala masing-masing memiliki daya lampu 60 watt.12 volt. Berapakah kapasitas sekring / fuse yang digunakan agar aman?

a)

A. 5 ampere

b)

B. 7,5 Ampere

c)

C. 10 Ampere

d)

D. 15 ampere

e)

E. 20 ampere

22.

1. Sistem lampu tanda belok tidak berkedip (hanya menyala saja) pada saat sakelar tanda belok dihidupkan, baik belok kanan maupun kiri. Gangguan ini disebabkan karena ….

a)

A. Relay lampu tanda belok rusak

b)

B. Saklar lampu tanda belok kotor

c)

C. Tegangan pengisian hanya 12 volt

d)

D. Flasher rusak

e)

E. Lampu tanda belok kurang massa

23.

1. Pada bola lampu kecil 8 watt 12 volt. Lampu tersebut dirangkai untuk 2 lampu depan (lampu kota) dan dua lampu belakang (lampu belakang) dan 1 lampu plat nomor. Pada rangkaian tersebut sebaiknya dipasang pengaman (sekering) sebesar …

a)

A. 15 A

b)

B. 20 A

c)

C. 10 A

d)

D. 25 A

e)

E. 30 A

1. STS

Total questions: 23

Worksheet time: 12mins
