WorksheetsITC-BT-22 Y 23
Total questions: 29
Worksheet time: 58mins
Name
Class
Date
1.
Las causas más infrecuentes de aparición de sobretensiones transitorias son:
a)
La incidencia directa de una descarga atmosférica en el propio edificio o en sus proximidades
b)
Las debidas a la rotura o desconexión del neutro
c)
Las originadas por conmutaciones en las redes de distribución
d)
La caída de un rayo sobre una línea de distribución o en sus proximidades
2.
La instrucción ITC-BT-23 no contempla:
a)
Las sobretensiones producidas por la descarga directa del rayo
b)
Las sobretensiones producidas por la descarga lejana del rayo
c)
Las sobreintensidades producidas por al descarga directa del rayo
d)
Las sobretensiones producidas por efectos inductivos
3.
Un equipo electrónico muy sensible posee:
a)
Una categoría I de sobretensión
b)
Una categoría II de sobretensión
c)
Una categoría III de sobretensión
d)
Una categoría IV de sobretensión
4.
Un frigorífico conectado a 230/400V deberá soportar como mínimo una tensión de impulsos a 50 Hz de:
a)
2.5 kV
b)
4 kV
c)
6 kV
d)
1.5 kV
5.
Para el control de las sobretensiones, los descargadores se conectarán entre cada uno de los conductores de fase y el conductor de protección, en redes de alimentación:
a)
Tipo TN-S
b)
Tipo TI
c)
Tipo TN-C
d)
Tipo IT
6.
¿Qué ocurriría si se dispone de un electrodoméstico que puede soportar 2 kV de tensión a impulsos?
a)
Se puede utilizar sin problemas.
b)
Debería instalarse un limitador de sobretensiones de categoría I
c)
No puede emplearse de niguna forma dicho dispositivo.
d)
Debería instalarse un limitador de sobretensiones de categoría II
7.

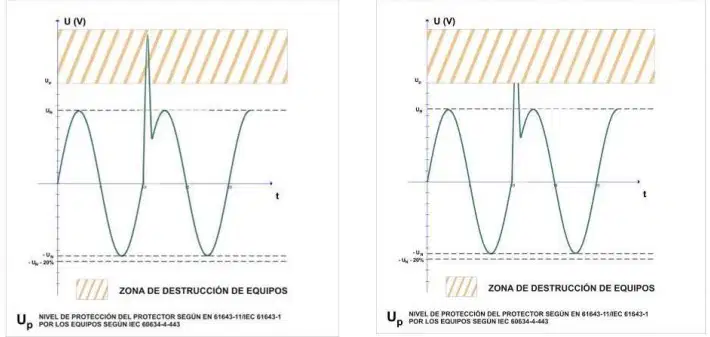

¿Qué se está representando en la siguiente imagen?
a)
Imagen Izquierda: Equipo con una sobretensión sin protector
b)
Imagen Derecha: Equipo con una sobretensión sin protector
c)
Imagen Izquierda: Equipo con una sobretensión con protector
d)
Imagen Izquierda: Equipo con una sobreintensidad sin protector
8.
Un motor de máquina industrial trifásica a 230/400 V con una tensión soportada a impulsos de 3.5 kV:
a)
No puede utilizarse en ninguno de los casos
b)
Puede utilizarse en cualquier situación
c)
Puede utilizarse cuando el riesgo sea aceptable
d)
Puede utilizarse con un limitador de sobretensiones de categoría III
9.
¿Qué se está representando en la siguiente figura?
a)
Una red TT
b)
Una red TN-S
c)
Una red TN-C
10.
Un ascensor conectado a 230/400V debe soportar como mínimo una tensión de impulsos a 50 Hz de:
a)
2.5 kV
b)
4 kV
c)
6 kV
d)
1.5 kV
11.
Un ordenador conectado a 230/400V debe poder soportar como mínimo una tensión de impulsos a 50 Hz de:
a)
2.5 kV
b)
4 kV
c)
6 kV
d)
1.5 kV
12.
¿Cuál de las siguientes afirmaciones describe correctamente una situación controlada?
a)
Se requiere protección contra sobretensiones transitorias solo cuando la instalación está alimentada por una red subterránea.
b)
Una línea aérea con conductores desnudos o aislados no requiere protección contra sobretensiones de origen atmosférico
c)
Los dispositivos de protección contra sobretensiones deben tener un nivel de protección superior a la tensión soportada a impulso de los equipos.
d)
En una situación controlada, en una instalación de línea aérea se considera necesaria la protección contra sobretensiones de origen atmosférico en el origen de la instalación.
13.
Si realizo una instalación eléctrica en Guadalajara capital es_________ instalar dispositivos de protección contra sobretensiones:
a)
Muy recomendable
b)
Recomendable
c)
Obligatorio
d)
Irrelevante
14.
En los edificios con un sistema de protección externa contra el rayo:
a)
Solo se requieren dispositivos de protección contra sobretensiones transitorias en los circuitos de telecomunicaciones, no en los circuitos eléctricos.
b)
No es necesario instalar dispositivos de protección contra sobretensiones transitorias, ya que el sistema de protección externa es suficiente.
c)
Los conductores de los circuitos eléctricos y de telecomunicación deben ser protegidos mediante dispositivos de protección contra sobretensiones transitorias de Tipo 1 instalados en el origen de la instalación del edificio.
d)
Se deben instalar dispositivos de protección contra sobretensiones transitorias de Tipo 2 en cada uno de los cuadros de distribución eléctrica.
15.
¿Según la descripción de las categorías de sobretensiones, ¿a qué tipo de equipos se aplica la Categoría III?
a)
Equipos muy sensibles a sobretensiones como ordenadores y electrónica sensible
b)
Equipos destinados a conectarse a una instalación eléctrica fija como electrodomésticos
c)
Equipos y materiales que forman parte de la instalación eléctrica fija y requieren alto nivel de fiabilidad
d)
Equipos conectados en el origen o muy próximos al origen de la instalación antes del cuadro de distribución.
16.
El origen de todo circuito se establecerá un dispositivo de protección contra cortocircuitos cuya capacidad de corte será:
a)
1,732 veces la intensidad de cortocircuito que pueda presentarse en el punto de su conexión
b)
2 veces la intensidad de cortoircuito que pueda presentarse en el punto de su conexión
c)
Mayor o igual a la tensión de cortocircuito máxima que pueda presentarse en el punto de su conexión
d)
Mayor o igual a la intensidad de cortocircuito máxima que pueda presentarse en el punto de su conexión
17.
Las sobreintensidades pueden estar motivadas por:
a)
Sobrecargas
b)
Cortocircuitos y descargas atmosféricas
c)
Ambas respuestas son correctas
d)
Ambas son falsas
18.
En un circuito trifásico sin neutro de un esquema de distribución TN-C, ¿en qué conductores deben preveerse elementos de detección de sobreintensidades?
a)
Sólo es obligatorio preveer detección de sobreintensidad en el conductor de protección.
b)
Sólo es obligatorio preveer detección de sobreintensidad en el conductor de fase
c)
Sólo es obligatorio preveer detección de sobreintensidad en el conductor de neutro
d)
Es obligatorio preveer detección de sobreintensidad en todos los conductores de fase
19.
¿Es admitido para la protección contra cortocircuitos, que cuando se trate de circuitos derivados de uno principal, cada uno de estos circuitos derivados disponga de protección contra sobrecargas, mientras el dispositivo general pueda asegurar la protección contra cortocircuitos para todos los circuitos derivados?
a)
Sí
b)
Sólo si tiene además protección diferencial asociada
c)
No
d)
Sólo si tiene además protección contra sobretensión asociada
20.
Se admiten como dispositivos de protección contra cortocircuitos:
a)
Los interruptores diferenciales
b)
Los seccionadores de corte omnipolar
c)
Los fusibles calibrados y los interruptores automáticos de corte omnipolar
d)
Ninguna es correcta
21.
La incidencia que puede tener una sobretensión en la seguridad de las personas, equipos, instalaciones, así como su repercusión en la continuidad del servicio, es función de:
a)
La coordinación del aislamiento de los equipos y de la coordinación de los equipos instalados contra sobrecargas
b)
La coordinación del aislamiento de los equipos, las características de los dispositivos de protección contra sobrecargas y cortocircuitos
c)
La coordinación del aislamiento de los equipos, las características de los dispositivos de protección contra sobrecargas y cortocircuitos y la existencia de una adecuada red de tierras
d)
La coordinación del aislamiento de los equipos, las características de los dispositivos de protección contra sobretensiones, su instalación y su ubicación, así como la existencia de una adecuada red de tierra
22.
Las acometidas aéreas tienen más posibilidades de recibir una descarga atmosférica:
a)
Verdadero
b)
Falso
23.
Según la descripción de las categorías de sobretensiones que se aplica en la categoría II:
a)
Se aplica a los equipos destinados a conectarse a una instalación eléctrica fija
b)
Se aplica a los equipos y materiales que forman parte de la instalación eléctrica fija y a otros equipos para los cuales se requiere un alto nivel de fiabilidad
c)
Se aplica los equipos y materiales que se conectan en el origen o muy próximos al origen de la instalación, aguas arriba del cuadro de distribución.
d)
Se aplica a los equipos muy sensibles a las sobretensiones y que están destinados a ser conectados a la instalación eléctrica fija.
24.
En redes TT o IT:
a)
Los descargadores se conectarán entre cada uno de los conductores, incluyendo el neutro o compensador y la tierra de la instalación.
b)
Los descargadores se conectarán entre cada uno de los condcutores de fase y el conductor de protección
c)
Los descargadores se conectarán entre cada uno de los conductores de fase y el neutro compensador
d)
Ninguna es correcta
25.
Las sobretensiones de origen atmosférico pertenecen a:
a)
Protección basta
b)
Protección fina y basta
c)
Protección media
d)
Protección media y fina
26.
¿En qué categoría de sobretensión se encuentra el cuadro general de distribución?
a)
Categoría I
b)
Categoría II
c)
Categoría III
d)
Categoría IV
27.
El poder de corte del IGA será como mínimo de:
a)
4500 A
b)
5000 A
c)
4000 A
d)
3500 A
28.
En un centro de emergencias es obligatorio utilizar protecciones contra sobretesiones transitorias:
a)
Siempre
b)
Dependiendo de la potencia contratada por dicho centro
c)
Nunca, es contraproducente
d)
Sí, pero no siempre
29.
Los dispositivos de protección contra sobrecargas se situarán:
a)
Siempre aguas abajo del cambio que produzca una reducción del valor de la corriente admisible de los conductores.
b)
Siempre aguas arriba del cambio que produzca una reducción del valor de la corriente admisible de los conductores.
c)
Aguas abajo del cambio que produzca una reducción del valor de la corriente admisible de los conductores, dependiendo de otros factores.
d)
Podrán ser omitidos en circuitos con una exitación de máquinas rotativas prácticamente nula.
