WorksheetsPAS Pemeliharaan Mesin SM XII TBSM
Total questions: 40
Worksheet time: 1hrs 20mins
Name
Class
Date
1.
Teknologi saat ini pada kendaraa sepeda motor honda menggunakan teknologi PGM-FI. apa itu PGM-FI
a)
program full injeksi
b)
pemograman full injeksion
c)
program iinjection
d)
programed fuel injection
e)
bahan bakar injeksi
2.
Apa fungsi dari injektor pada sistem injeksi sepeda motor?
a)
Menyemprotkan bahan bakar di ruang bakar
b)
Menyemprotkan bahan bakar di intake manifoul
c)
Mengentrol aliran bahan bakar
d)
Menyemprotkan bahan bakar di dalam mesin
e)
Memberi udara pada mesin melalui intake manifoul
3.
Berapa kode kedipan pada motor injeksi honda jika terjadi kegagalan fungsi pada rangkaian sensor MAP?
a)
8
b)
1
c)
12
d)
21
e)
7
4.
Berapa kode kedipan pada motor injeksi honda jika terjadi kegagalan fungsi pada rangkaian sensor TP?
a)
8
b)
1
c)
12
d)
21
e)
7
5.
Berapa kode kedipan pada motor injeksi honda jika terjadi kegagalan fungsi pada rangkaian sensor EOT?
a)
8
b)
1
c)
12
d)
21
e)
7
6.
Berapa kode kedipan pada motor injeksi honda jika terjadi kegagalan fungsi pada rangkaian sensor Injektor?
a)
8
b)
1
c)
12
d)
21
e)
7
7.
Berapa kode kedipan pada motor injeksi honda jika terjadi kegagalan fungsi pada rangkaian sensor 02?
a)
8
b)
1
c)
12
d)
21
e)
7
8.
Sensor yang berfungsi memberikan sinyal ke ECU berupa informasi (deteksi) tekanan udara yang masuk ke intake manifold adalah ….
a)
MAP (Manifold absolute pressure)
b)
TP (Throttle Position)
c)
Bank angle sensor
d)
IAT (Engine air temperature)
e)
Engine oil temperature sensor
9.
Sensor yang berfungsi memberikan sinyal ke ECU berupa informasi (deteksi) tentang posisi katup throttle/katup gas adalah...
a)
MAP (Manifold absolute pressure)
b)
TP (Throttle Position)
c)
Bank angle sensor
d)
IAT (Engine air temperature)
e)
Engine oil temperature sensor
10.
Sensor yang berfungsi memberikan sinyal ke ECU/ECM berupa informasi (deteksi) tentang suhu oli mesin adalah...
a)
SENSOR TAPI
b)
SENSOR O2
c)
BANG ANGLE SENSOR
d)
SENSOR EOT
e)
SENSOR MAP
11.
Berapakah Standar tekanan bahan bakar pada fuel pump sepeda motor injeksi honda ?
a)
263 - 316 kPa
b)
263 - 316 mm
c)
100 - 200 kPa
d)
263 - 316 Psi
e)
300 - 500 psi
12.
Apa nama alat yang digunakan untuk mengukur tekanan bahan bakar?
a)
tyre presure gauge
b)
dial gauge
c)
hydrometer
d)
bore gauge
e)
fuel presure gauge
13.
Berapakah ketinggian mode 1 pada sepeda motor injeksi honda?
a)
0 - 2000 m diatas permukaan laut
b)
0 - 2500 m diatas permukaan laut
c)
3500 lebih diatas permukaan laut
d)
0 - 20000 m diatas permukaan laut
e)
2500-3500 m diatas permukaan laut
14.
Berapakah ketinggian mode 2 pada sepeda motor injeksi honda?
a)
1 - 2000 m diatas permukaan laut
b)
1 - 2500 m diatas permukaan laut
c)
2000 - 2500 m diatas permukaan laut
d)
1 - 20000 m diatas permukaan laut
e)
2500-3500 m diatas permukaan laut
15.
Kenapa harus dilakukan resem ECM?
a)
Untuk mengkalibarasi ulang TAPI
b)
Untuk menghapus kode kegagalan tersimpan pada ECM
c)
Untuk mejaga EOT
d)
Untuk memudahkan kendaraan
e)
Untuk membersihkan TP
16.
Apa alat yang digunakan untuk melihat data sensor sistem injeksi pada sepeda motor honda?
a)
SCS Conector / jumper Line
b)
TP (Throttle Position)
c)
ECM
d)
Injektor
e)
Fuel Pump
17.
Apa tujuan konstruksi bagian luar kepala silinder dibuat bersirip:
a)
Untuk melepaskan panas pada mesin berpendingin udara
b)
Untuk memperkuat konstruksi kepala silinder
c)
Agar terlihat lebih indah
d)
Agar mudah melepas pada saat overhaul
e)
modifikasi saja
18.
Penyetelan celah katup sepeda motor perlu menepatkan posisi katup, untuk memastikan posisi tersebut langkah anda sebagai mekanik adalah . . .
a)
memutar searah jarum jam
b)
Memutar rotor magnet dan menepatkan tanda T rotor dengan tanda pada body sepeda motor
c)
Membuka tutup timing gear dan menepatkan tanda nol tepat di belakang
d)
Memutar rotor magnet dan menepatkan tanda F rotor dengan tanda pada body sepeda motor
e)
Memutar rotor magnet sambil melihat katup IN turun dan naik lagi kemudian tepatkan tanda T dan tanda pada body sepeda motor.
19.
Kepanjangan dari apa singkatan SOHC ....
a)
Single Over Head Crankshaft
b)
Single Over Head Camshaft
c)
Single Over Head Covid
d)
Single Over Head Cylinder
e)
Double Over Head Camshaft
20.
Kepanjangan dari apa singkatan DOHC ....
a)
Single Over Head Crankshaft
b)
Single Over Head Camshaft
c)
Single Over Head Covid
d)
Single Over Head Cylinder
e)
Double Over Head Camshaft
21.
Apa yang di Maksud dengan mesin yang menggunakan DOHC
a)
memiliki 2 klep
b)
memiliki 2 per klep
c)
memiliki 2 noken as
d)
memiliki 2 piston
e)
memiliki 2 karburator
22.

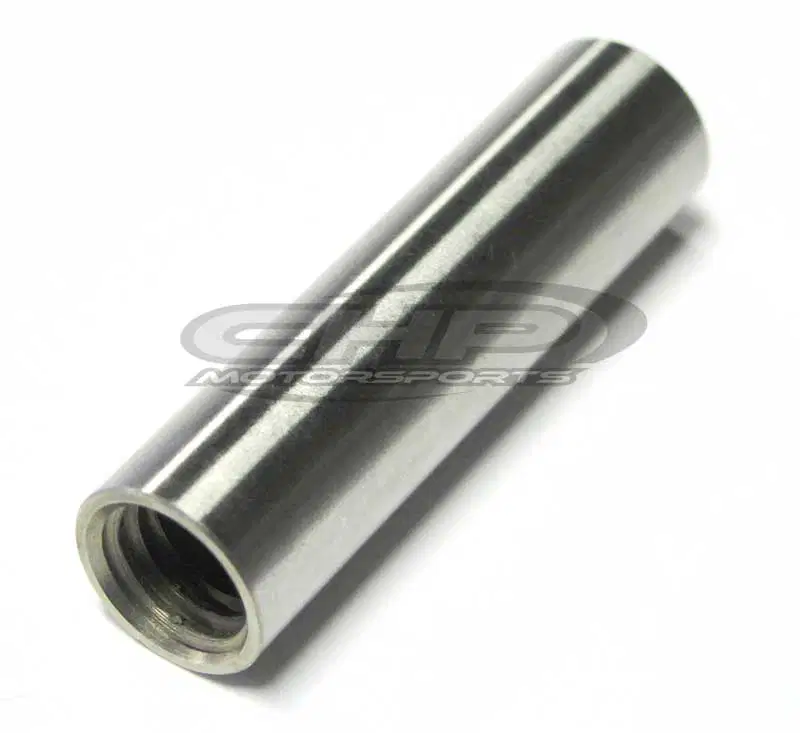

Sebutkan nama komponen sesuai gambar ini ....
a)
camshaft
b)
valve
c)
Spring valve
d)
rocker arm
e)
pin rocker arm
23.
Sebutkan nama komponen sesuai gambar ini ....
a)
camshaft
b)
valve
c)
Spring valve
d)
rocker arm
e)
pin rocker arm
24.
Sebutkan nama komponen sesuai gambar ini ....
a)
camshaft
b)
valve
c)
Spring valve
d)
rocker arm
e)
pin rocker arm
25.
Sebutkan nama komponen sesuai gambar ini ....
a)
camshaft
b)
valve
c)
Spring valve
d)
rocker arm
e)
pin rocker arm
26.
Sebutkan nama komponen sesuai gambar ini ....
a)
camshaft
b)
valve
c)
Spring valve
d)
rocker arm
e)
pin rocker arm
27.
Untuk menyetel celah katup sebaiknya dilakukan pada ....
a)
mesin dalam kondisi panas
b)
daerah dataran tinggi
c)
mesin dalam kondisi dingin
d)
waktu siang hari
e)
saat genting
28.
Tanda top kompresi pada sepeda motor bebek terdapat di
a)
sisi kiri mesin (rotor/magnet)
b)
Roda gigi transmisi
c)
Katup buang
d)
Katup masuk
e)
sisi kanan mesin (rotor/magnet)
29.
Tanda top kompresi pada sepeda motor matic terdapat di
a)
sisi kiri mesin (rotor/magnet)
b)
Roda gigi transmisi
c)
Katup buang
d)
Katup masuk
e)
sisi kanan mesin (rotor/magnet)
30.
Fungsi komponen tensioner pada mekanisme katup SOHC adalah …
a)
Melindungi timing chain dari keausan
b)
Menjaga ketegangan timing chain secara otomatis agar tidak kendur
c)
Mencegah timing chain berputar berlawan arah putaran mesin
d)
Mengurangi suara berisik yang dihasilkan mekanisme katup
e)
Memperpanjang usai pakai katup masuk dan katup buang
31.
Untuk meneruskan gerakan menekan poros nok ke katup pada mekanisme katup SOHC digunakan komponen
a)
Tappet dan valve lifter
b)
Valve shim dan bucket
c)
Rocker arm (Pelatuk) dan Baut Penyetel Katup
d)
tappet dan valve shim
e)
valve lifter dan pushrod
32.
Alat yang digunakan untuk mengukur celah katup adalah
a)
Vernier caliper
b)
Feeler gauge
c)
straight edge
d)
Dial gauge
e)
micrometer
33.
Suatu ketika, ada seorang siswa PKL diberikan pekerjaan oleh mekanik bengkelnya untu melakukan penyetelan katup sepeda motornya. Mekanik menyarankan siswa tersebut agar menggunakan feeler gauge dalam menyetel celah katu dengan alasan yaitu
a)
Agar tidak terjadi kebeocoran kompresi
b)
Agar siswa PKL terlihat seperti mekanik handal
c)
Agar katup tidak rusak
d)
Agar menghasilkan hasil penyetelan celah katup yang disetel lebih akurat
e)
Agar katup dapat menutup rapat
34.
Salah satu bagian karburator yang ditunjukan pada lingkaran merah adalah
a)
dudukan main jet
b)
dudukan slow jet
c)
dudukan jarum pelampung
d)
dudukan pin pelampung
e)
dudukan pelampung
35.
Salah satu bagian karburator yang ditunjukan pada lingkaran merah adalah
a)
dudukan main jet
b)
dudukan slow jet
c)
dudukan jarum pelampung
d)
dudukan pin pelampung
e)
dudukan pelampung
36.
Fungsi Choke pada sepeda motor adalah untuk …
a)
Menambah daya mesin
b)
Membuat konsumsi BBM menjadi lebih irit
c)
Memperbanyak sementara jumlah BBM yang masuk ke dalam silinder
d)
Mempercepat pembakaran
e)
Mempermudah mesin saat distarter
37.
Dibawah ini adalah fungsi sistem pelumasan kecuali ...
a)
Untuk membantu meredam getaran mesin
b)
Untuk melumasi bagian-bagian mesin yang bergesekan
c)
Untuk membantu pendinginan mesin
d)
Untuk mencegah terjadi karat pada komponen-komponen mesin
e)
Untuk membantu sistem pembakaran udara dan bahan bakar
38.
berapa kapasitas oli mesin beat 110 selama pergantian periodik
a)
0.7
b)
0.8
c)
0.9
d)
0.95
e)
0.85
39.
berapa standar tegangan aki sepeda motor
a)
12 V
b)
12,4 V
c)
12,8 V
d)
12,9 V
e)
12,3 V
40.
berapa putaran standar RPM sepeda motor Beat FI
a)
1300-1400
b)
1400-1500
c)
1500-1600
d)
1600-1700
e)
1700-1900
