¿Cuáles son las 5´s?
Selección, Limpieza, Precaución, Clasificar y Sostener
Seleccionar, Sacudir, Disciplina, Sostener y Estandarizar
Seleccionar, Ordenar, Limpiar, Estandarizar y Disciplina
Ninguna de las anteriores
¿Cuál “S” se centra en ELIMINAR todos los elementos innecesarios del lugar de trabajo?
Ordenar
Disciplina
Selección
Consiste en organizar los elementos que hemos clasificado como necesarios de modo que se puedan encontrar con facilidad, facilita los archivos y la búsqueda de documentos, mejorando el control visual.
Ordenar
Disciplina
Selección
Consiste en conservar lo que se ha logrado aplicando estándares a la práctica de las tres primeras “S”, crea el habito de conservar el lugar de trabajo en perfectas condiciones
Disciplina
Limpieza
Estandarizar
Consiste en eliminar el polvo y suciedad de todos los elementos del lugar de trabajo
Selección
Estandarizar
Limpieza
¿Un beneficio de las 5´s es la seguridad?
Verdadero
Falso
¿Cuál es la primera S?
Seiton
Seiso
Seiri
Shitsuke
¿Cuál es la cuarta S?
Seiri
Seiton
Seiso
Seiketsu
¿De que país proviene la metodología de las 5s?
El mantenimiento en la industria puede ser del tipo
Correctivo
Productivo
Preventivo
Predictivo
Sustantivo
El mantenimiento correctivo es aquel que
Se planifica a partir de haber encontrado una anomalía aún futura
Se planifica según un historial, horas de trabajo o manual de usuario dictado por fabricante
Se realiza cuando el deterioro de la máquina es evidente.
Se planifica para aumentar los beneficios de producción
El mantenimiento correctivo es aquel que
Se planifica a partir de haber encontrado una anomalía aún futura
Se planifica según un historial, horas de trabajo o manual de usuario dictado por fabricante
Se realiza cuando el deterioro de la máquina es evidente.
Se planifica para aumentar los beneficios de producción
Un mantenimiento preventivo es aquel que..
Se planifica a partir de haber encontrado indicios de anomalía o falla futura.
Se planifica según un historial, horas de trabajo o manual de mantenimiento entregado por fabricante.
Se planifica o efectúa en el acto debido a la no operación correcta de la máquina o sistema productivo o de servicio.
Se planifica para aumentar los beneficios de la producción
Son técnicas de mantenimiento predictivo
Rayos Gamma
Análisis de Vibraciones.
Análisis de desgaste
Ultrasonido.
Consiste simplemente en realizar una transformación de una señal en el tiempo al dominio de la frecuencia, donde podemos identificar la frecuencia característica de cada uno de los componentes o defectos que puede presentar un equipo.
Análisis de Vibraciones.
Análisis de Lubricantes.
Termografía Infrarroja.
Tintas Penetrantes.
•Constituye una pequeña pero esencial importancia dentro de la actividad del mantenimiento.
•Es un factor vital para la vida útil de una maquinaria, ya que disminuye la fricción y el aumento de la temperatura.
Análisis de Vibraciones.
Análisis de Lubricantes.
Termografía Infrarroja.
Tintas Penetrantes.
Es una técnica que permite, a través de la radiación que emiten los cuerpos, la medida superficial de su temperatura.
Análisis de Vibraciones.
Análisis de Lubricantes.
Termografía Infrarroja.
Tintas Penetrantes.
Se basa en las propiedades de la propagación, reflexión y refracción de vibraciones mecánicas de frecuencias.
Análisis de Vibraciones.
Análisis de Lubricantes.
Termografía Infrarroja.
Ultrasonido.
Dispositivo que mide una magnitud física o química, por ejemplo, temperatura, presión, posición, velocidad, pH, etc., y la transforma, en la mayoría de los casos, en una señal eléctrica
Emisor
Señalización
Sensor
Protector
Son los sensores según la fuente de energía
Analógico
Generadores (activos)
Digital
Moduladores (pasivos)
Son los sensores según la señal de salida
Analógico
Generadores (activos)
Digital
Moduladores (pasivos)
Sensores que utilizan la energía del medio donde miden
Analógico
Generadores (activos)
Digital
Moduladores (pasivos)
Sensores cuya señal de salida es discreta en el tiempo
Analógico
Generadores (activos)
Digital
Moduladores (pasivos)
Según la imágen a qué tipo de sensor correcponde?
Sensores de posición o desplazamiento
Sensores de proximidad
Sensores de contacto
Sensores de velocidad
Según la imágen a qué tipo de sensor correcponde?
Sensores de posición o desplazamiento
Sensores de proximidad
Sensores de contacto
Sensores de velocidad
Según la imágen a qué tipo de sensor correcponde?
Sensores de posición o desplazamiento
Sensores de proximidad
Sensores de contacto
Sensores de velocidad
Según la imágen a qué tipo de sensor correcponde?
Sensores de posición o desplazamiento
Sensores de proximidad
Sensores de contacto
Sensores de velocidad
Mecanismos capaces de ejecutar tareas repetitivas y de controlar determinadas operaciones sin la intervención de un operador humano
Programaciónes
Diseño de Circuitos
Automatismos
Sensores
Circuito eléctrico se define como el camino recorrido por la electricidad.
Verdadero
Falso
Los elementos principales y básicos de todo circuito eléctrico son:
*Suministrador de electricidad.
*Receptor de electricidad.
*Elementos de mando.
*Elementos de protección.
*Conductores.
*Suministrador de electricidad.
*Interruptores.
*Elementos de mando.
*Arrancadores.
*Conductores.
*Cables de tierra.
*Motores.
*Actuadores.
*Elementos de protección.
*Conductores.
*Disyuntores.
*Protectores.
*Elementos de mando.
*Sensores.
*Actuadores.
Es aquel aparato que recibe electricidad : lámparas, motores, resistencias de calefacción, resistencias de hornos..
Suministrador de electricidad.
Receptor de electricidad.
Elementos de mando.
Elementos de protección.
Conductores.
Llamado Generador nosotros nos referiremos a la red eléctrica que llega al taller o vivienda (230-400 v)
Suministrador de electricidad.
Receptor de electricidad.
Elementos de mando.
Elementos de protección.
Conductores.
Son los cables que unen los distintos aparatos y permiten que circule la electricidad por el circuito
Suministrador de electricidad.
Receptor de electricidad.
Elementos de mando.
Elementos de protección.
Conductores.
Son aparatos que protegen a las personas y a los aparatos
Suministrador de electricidad.
Receptor de electricidad.
Elementos de mando.
Elementos de protección.
Conductores.
Son los aparatos que nos permiten manejar el circuito –conectar/desconectar el circuito.
Suministrador de electricidad.
Receptor de electricidad.
Elementos de mando.
Elementos de protección.
Conductores.
La imágen representa un....
Porta fusibles
Contactor
Pulsador
Relé térmico de protección
La imágen representa un....
Porta fusibles
Contactor
Pulsador
Relé térmico de protección
La imágen representa un....
Porta fusibles
Contactor
Pulsador
Relé térmico de protección
La imágen representa un....
Porta fusibles
Contactor
Pulsador
Relé térmico de protección
¿Qué es el Cade Simu?
Es un programa de edición y simulación de esquemas de automatismo eléctrico.
Es un programa para simular PLC.
Es un programa de simulación de circuitos domiciliarios.
Ninguna de las anteriores.
¿Qué es lo primero que se debe agregar en una simulación de Cade Simu?
Colocar los conductores
Colocar los componentes
Colocar los módulos de la alimentación eléctrica del circuito
Todas las anteriores
¿Cómo se presentan los componentes en Cade Simu?
Los componentes se presentan todos juntos y revueltos
Los componentes se presentan agrupados por categorías
Los componentes se presentan en orden alfabético
Ninguna de las anteriores
¿Cómo podemos insertar un componente en Cade Simu?
Se bebe hacer doble clik sobre el componente
Se debe pulsar el componente
Se debe pulsar sobre el componente y desplazar el cursor hasta el área de dibujo
Todas las anteriores
¿Cómo podemos cambiar los datos y nombres de los componentes?
Se bebe hacer doble click sobre el componente
Se debe pulsar el componente
Se debe pulsar sobre el componente y desplazar el cursor hasta el área de dibujo
Todas las anteriores

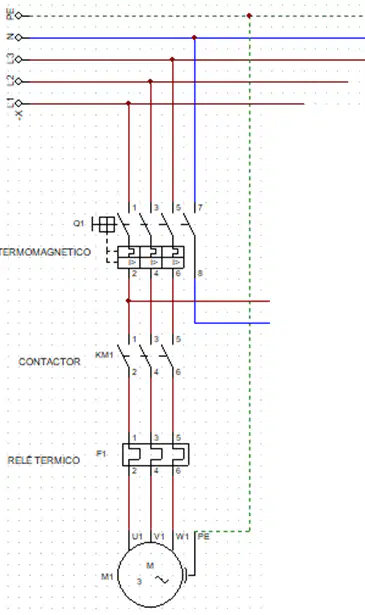

En el circuito eléctrico ARRANQUE DIRECTO DE UN MOTOR TRIFASICO el elemento que protege al motor en CADE SIMU es
Disyuntor
Contactor
Rele termico
Conductor de fase
circuitos principales en un tablero eléctrico
circuito de mando y fuerza
circuito de conexion y enlace
circuito de conexion e instalacion
circuito de electricidad y conexion
¿A que elemento corresponde la siguiente imagen
Contactor
Rele termico
Rele diferencial
Rele
¿A que elemento corresponde la siguiente imagen?
Rele
Rele térmico
Rele temporizado
Disyuntor termomagnetico
¿A que elemento corresponde la siguiente imagen?
Luces piloto
Pulsadores luminosos
Pulsadores
Bobina
¿cuales de los siguientes elementos es necesario conectar para que el contactor funcione?
Contactos principales
Bobina
Contactos auxiliares
El bloque de respaldo
Si un pulsador lo presiono este vuelve a:
A su lugar de inicio
Mantiene su lugar
Queda ciclicamente funcionando
Queda enclavado

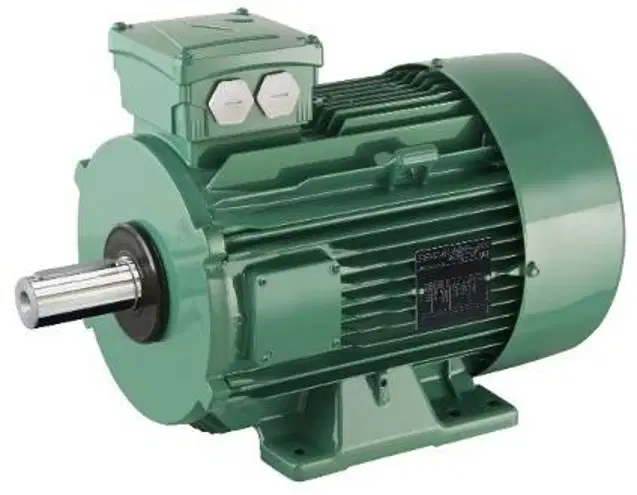

Los motores que utilizamos para la inversión de giro es:
Trifasico
Monofasico
Universal
De corriente continua
Seleccione 3 elementos de control
Pulsadores. Interruptores y Conmutadores. Relés.
Cable, Interruptor, Relés
Multimetro, Pulsador, Relé
IDENTIFIQUE QUE TIPO DE PLACA ES:
PLACA ELECTRÓNICA
PLACA ELÉCTRICA
PLACA SULFATADA
Cuales son las principales causas de avería
en equipos electrónicos
Las fallas pueden ser causadas por exceso de manias
Las fallas pueden ser causadas por exceso de cables
Las fallas pueden ser causadas por exceso de componentes
Las fallas pueden ser causadas por exceso de temperatura, exceso de corriente o voltaje
El _________ se refiere a la realización de inspecciones rutinarias, pruebas y servicios en el equipo _________, para que se puedan detectar, reducir o suprimir problemas inminentes en dichos equipos.
MANTENIMIENTO - ELÉCTRICO
COMPUTADOR - MANUAL
Consta de 3 fusibles que están conectado de forma independiente a cada una de las líneas ( L1; L2; L3) de ahí se conectan a la entrada de los contactos principales (CP) del arrancador magnético y la salida de los mismos a la protección térmica (PT) y de ahí al motor, cuya función es suministrar la energía directamente al motor (M).
Linea de fuerza
Linea de medición
Linea de mando
Linea de señalización
Está compuesto de dos botones (star) (stop) donde el star está conectado a la línea 1 (L1) por mediación del fusible y del mismo al stop, de la conexión entre L1 y star y star-stop se conecta el contacto auxiliar(CA) del arrancador magnético, del segundo contacto del stop a uno de los contactos de la bobina (B) del arrancador magnético, del otro contacto de la misma (B) al contacto normalmente cerrado de la protección térmica (PT), y de ahí a la línea 3 (L3), cerrando de esta forma el circuito.
Linea de fuerza
Linea de medición
Linea de mando
Linea de señalización
La siguiente imágen corresponde a la ________________.
Linea de fuerza
Linea de medición
Linea de mando
Linea de señalización
La siguiente imágen corresponde a la ________________.
Linea de fuerza
Linea de medición
Linea de mando
Linea de señalización
¿Cuál sería su homólogo en 3D de la imágen?
¿Cuál sería su homólogo en 3D de la imágen?
¿Cuál sería su homólogo en 3D de la imágen?
¿Cuál sería su homólogo en 3D de la imágen?
El siguiente símbolo corresponde a _________
Pulsador de paro
Piloto de señalización
Bobina de contactor auxiliar
Pulsador de arranque
El siguiente símbolo corresponde a _________
Pulsador de paro
Piloto de señalización
Bobina de contactor auxiliar
Pulsador de arranque
El siguiente símbolo corresponde a _________
Pulsador de paro
Piloto de señalización
Bobina de contactor auxiliar
Pulsador de arranque
El siguiente símbolo corresponde a _________
Pulsador de paro
Piloto de señalización
Bobina de contactor auxiliar
Pulsador de arranque
El siguiente símbolo correspondiente a su imágen 3D es?
El siguiente símbolo correspondiente a su imágen 3D es?
El siguiente símbolo correspondiente a su imágen 3D es?

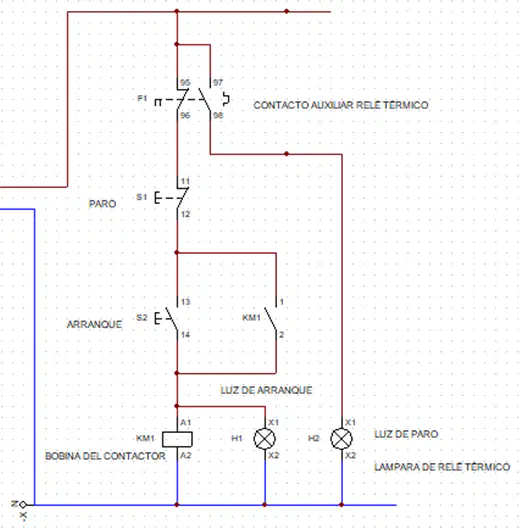

A grandes rasgos y con tus propias palábras describe cómo opera este circuito.
A grandes rasgos y con tus propias palábras describe cómo opera este circuito.
