WorksheetsTESTE MOD7 AMP. TBJ 2024
Total questions: 30
Worksheet time: 15mins

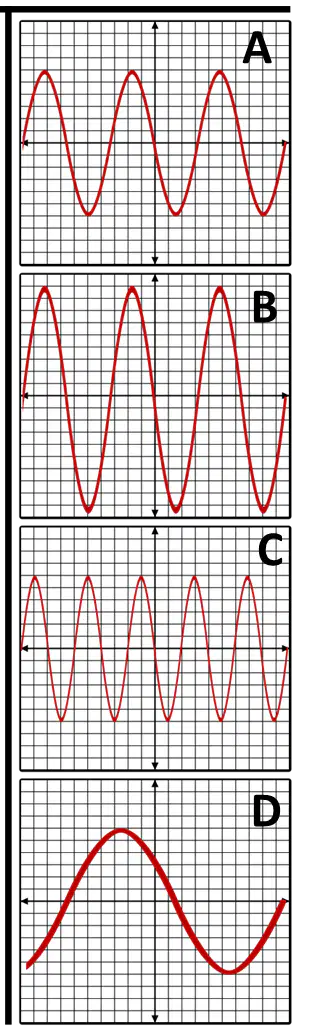

Qual das Ondas tem menor frequência.
A
B
C
D
Qual das Ondas tem menor período.
A
B
C
D
A amplitude vale:
DADOS: TIME/DIV - 10 ms/Div
VOLT/DIV - 5 V
5 V
15 V
10 V
20 V
Quantos ciclos estão representados na figura
5
3
4
10
O valor de Pico a Pico vale:
DADOS: TIME/DIV - 10 ms/Div
VOLT/DIV - 5 V
5 V
15 V
10 V
20 V
O valor de URMS vale:
DADOS: TIME/DIV - 10 ms/Div
VOLT/DIV - 5 V
3,53 V
318,19 V
7,07 V
14,14 V
O valor do Período vale:
DADOS: TIME/DIV - 10 ms/Div
VOLT/DIV - 5 V
7 ms
20 ms
10 ms
30 ms
Acoplamento com transformador é
um exemplo de
Acoplamento de impedância
Acoplamento CC
Acoplamento direto
Acoplamento CA
Um amplificador de áudio opera na
faixa de frequência de
0 a 20 Hz
20 Hz a 2 kHz
Acima de 20 kHz
.20 Hz a 20 kHz
Um amplificador tem duas retas de
carga porque
Ele tem resistências C.A. e C.C. de coletor
Ele tem dois circuitos equivalentes
C.C. funciona de um modo e C.A.
funciona de outro
Todas as anteriores
Se RC = 180 Ω e RL = 180 Ω, a
resistência C.A. da carga é igual a
180 Ω
90 Ω
100 Ω
64 Ω
Quantas formas foram estudadas para
realização do acoplamento de transístores.
1
2
3
4
Dada a seguinte figura, qual a forma apresentada de acoplamento:
Transformador
Direta
Condensador
Linear
Qual das seguintes formas de acoplamento é a mais utilizada.
Transformador
Direta
Condensador
Linear
Qual a função dos Amplificadores
Aumenta Tensões e Potências
Aumenta Tensões e Correntes
Diminuir a intensidade de Tensões, Correntes e Tensões
Aumentar a intensidade de Tensões, Correntes e Potências
Os dissipadores de calor têm como função de reduzir a
Potência do transístor
Temperatura ambiente
Temperatura da juncão
Corrente de coletor
Quando a temperatura ambiente aumenta, a potência nominal
máxima do transístor
Diminui
Aumenta
Permanece na mesma
Nenhuma das anteriores
A resistência C.A. dos díodos de compensação
Deve ser incluída
E muito alta
É geralmente baixa o suficiente para ser desprezada
Compensa as variações na temperatura
Os condensadores em C.C. em baixas frequências funcionam como
Condensador
Ligação á terra
Curto Circuito
Nenhuma das anteriores
Os condensadores em C.A. em baixas frequências funcionam como
Condensador
Ligação á terra
Curto Circuito
Circuito Aberto
O r’e x β representa no esquema PI estudado do transístor
Uma Resistência
Uma Tensão
Uma Corrente
Uma Potência
Quantos Enrolamentos tem um Transformador:
1
2
3
Depende do Tamanho do Transformador
Um transformador trabalha em
Só em Corrente Contínua
Só em Corrente Alternada
Funciona tanto em Corrente Contínua como em Corrente Alternada
Todas as Anteriores
Na Classes de funcionamento dos amplificadores em Classe A
É aquele em que o transístor trabalha sempre na sua zona
Ativa
Corte
Saturação
Em todas mas uma de cada vez
Na Classes de funcionamento dos amplificadores em Classe B
É aquele em que o transístor trabalha sempre na sua zona
Ativa
Corte
Saturação
Em todas mas uma de cada vez
Na seguinte figura:
O Condensador CE é denominado de Condensador:
Direto
Aterramento
Desacoplamento
Acoplamento
Na seguinte figura:
Os Condensadores C1 e C2 são denominados de Condensadores:
Direto
Aterramento
Desacoplamento
Acoplamento
Qual o desfasamento da onda de saída.
360º
180º
90º
0º
No estudo de amplificadores porque tenho que fazer primeiro o estudo em C.C.
Para determinar o ponto de funcionamento em repouso. Estabilidade do transístor.
Verdadeiro
Falso
Dada a seguinte figura indique o tipos de configuração:
Base Comum
Emissor Emissor
Coletor Comum
Nenhuma das anteriores
