WorksheetsAlimentatori 3 - Regolatori
Total questions: 26
Worksheet time: 13mins
Name
Class
Date
1.
Cognome e Nome
4 lines
2.
Classe
a)
4AE
b)
4BE
3.
1 - I blocchi che costituiscono un alimentatore lineare stabilizzato sono:
a)
trasformatore
b)
raddrizzatore
c)
filtro
d)
Regolatore
e)
ampllificatore
4.
Il trasformatore in un alimentatore serve a
a)
abbassare la tensione alternata
b)
convertire la tensione da sinusoidale a continua
c)
sollevare la tensione continua
d)
sollevare la tensione alternata
5.
in un trasformatore il rapporto tra tensione al primario V1 e tensione al secondario V2 è pari a
a)
N1/N2
b)
N2/N1
c)
I2/I1
d)
I1/I2
6.
in un trasformatore la potenza si misura in
a)
VA
b)
WATT
c)
VAR
d)
VOLT
7.
Quando possiamo considerare il diodo polarizzato direttamente?
a)
Va>Vk
b)
Vk>Va
c)
Va=Vk
d)
nessuna di queste
8.
La tensione VL rappresentata in figura è:
a)
la tensione in uscita dal diodo in un raddrizzatore a semplice semionda
b)
la tensione in uscita dal secondario del trasformatore
c)
la tensione in uscita dal diodo in un raddrizzatore a doppia semionda
d)
la tensione sul condensatore
9.
Il circuito rappresentato in figura è
a)
un raddrizzatore a doppia semionda
b)
un raddrizzatore a semplice semionda
c)
uno stabilizzatore integrato
d)
un filtro capacitivo
10.
Il segnale in figura rappresenta
a)
la tensione sul condensatore in un raddrizzatore a semplice semionda
b)
la tensione sul condensatore in un raddrizzatore a doppia semionda
c)
la tensione sul trasformatore in un raddrizzatore a semplice semionda
d)
la tensione sul diodo in un raddrizzatore a semplice semionda
11.
Se Vmax è 10 V e Vimin è 8 V, quanto è il valore di picco sul secondario del trasformatore
a)
10,7 V
b)
9,3 V
c)
10
d)
9 V
12.
Il ripple si calcola facendo
a)
valore efficace diviso valore medio
b)
valore massimo diviso valore medio
c)
valore medio diviso valore efficace
d)
valore medio per valore efficace
13.
In un alimentatore con filtro capacitivo lasciando uguali gli altri parametri al crescere della capacità....
a)
diminuisce il ripple
b)
aumentano i picchi di corrente nei diodi
c)
aumenta il valore medio del tensione in uscita
d)
aumenta la tensione di rete
e)
la tensione sul secondario del trasformatore è più alta
14.
Mantiene costante la tensione d'uscita al variare della tensione di ingresso (line regulation) e della corrente d'uscita (load regulation). Chi è?
a)
regolatore di tensione
b)
amplificatore di tensione
c)
filtro capacitivo
d)
ponte raddrizzatore
15.
Qual è il componente rappresentato in figura?
a)
diodo zener
b)
diodo normale
c)
condensatore elettrolitico
d)
transistor
16.
La zona in cui un diodo zener lavora senza danneggiarsi è chiamata
a)
breakdown
b)
reverse
c)
forward
d)
saturazione
17.
Il circuito rappresentato in figura è
a)
un regolatore parallelo con zener
b)
un regolatore serie con zener
c)
un regolatore serie con transistor
d)
un regolatore parallelo con transistor
18.
Il circuito rappresentato in figura è
a)
un regolatore parallelo con zener
b)
un regolatore serie con zener
c)
un regolatore serie con transistor
d)
un regolatore parallelo con transistor
19.
Il regolatore integrato in figura potrebbe essere
a)
7805
b)
7705
c)
7085
d)
7508
20.
Quale corrente massima è in grado di fornire un integrato 78XX
a)
1A
b)
2A
c)
1,5A
d)
5A
21.
Quale corrente massima è in grado di fornire l' integrato LM317?
a)
1A
b)
2A
c)
1,5A
d)
5A
22.
L'integrato 78XX è in grado di fornire una tensione variabile?
a)
SI
b)
NO
23.
L'integrato LM317 è in grado di fornire una tensione variabile?
a)
SI
b)
NO
24.
L'integrato LM338 è in grado di fornire una tensione variabile?
a)
SI
b)
NO
25.
Quale corrente massima è in grado di fornire un integrato LM317
a)
1A
b)
2A
c)
1,5A
d)
5A
26.

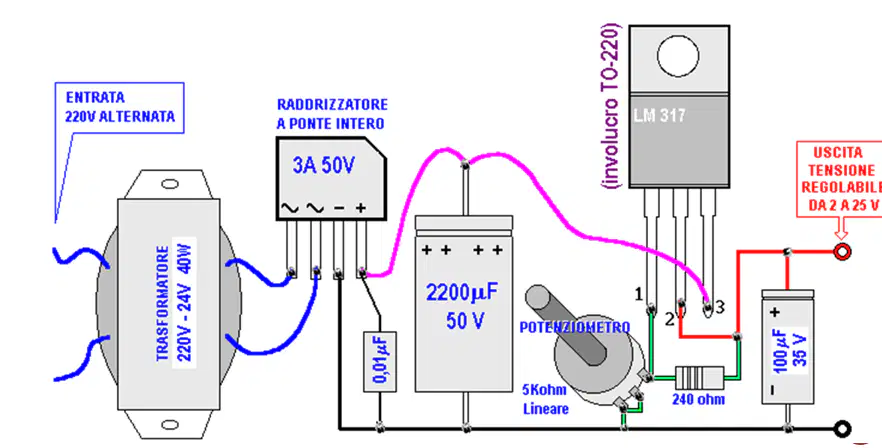

Quello rappresentato in figura può essere
a)
un alimentatore stabilizzato con tensione 20 V e corrente max 3A
b)
un alimentatore stabilizzato con tensione 20V e corrente max 1.5A
c)
un alimentatore stabilizzato con tensione 30V e corrente max 1.5A
d)
un alimentatore stabilizzato con tensione 15V e corrente 1A
100 %
