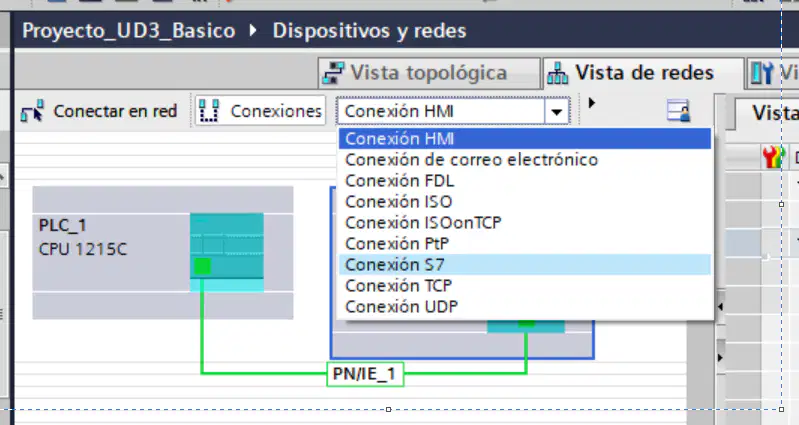

Para comunicar una pantalla con un PLC tenemos que elegir un tipo de conexión. ¿Cual?
Conexión HMI
Conexión ISO
Conexión S7
Conexión TCP

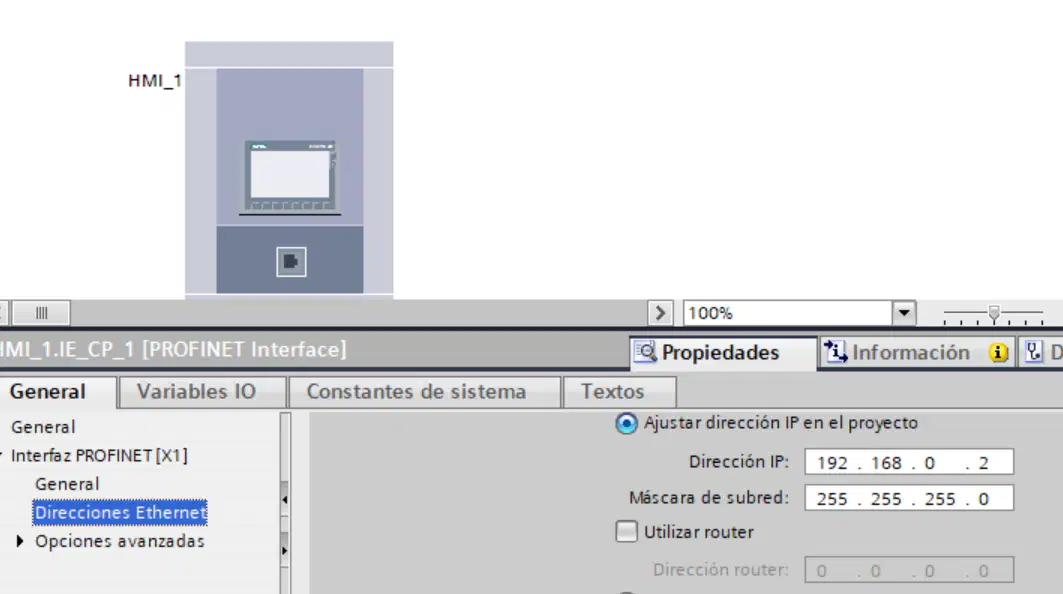

¿Qué dirección IP (+mascara) tiene que tener el PLC para que la comunicación funcione correctamente?
192.168.0 2
255.255.255.0
192.168.0.1
255.255.255.0
172.30.230.1
255.255.0.0
192.168.0.10
255.255.0.0

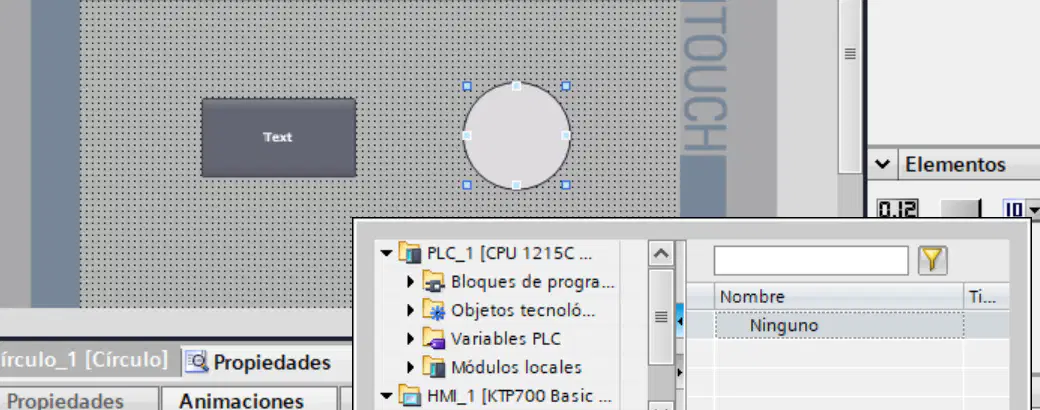

En cual, de las 4 carpetas que aparecen en la figura, buscamos los tags para vincular con los elementos del HMI
Bloques de programa
Objetos tecnologicos
Variables PLC
Módulos locales

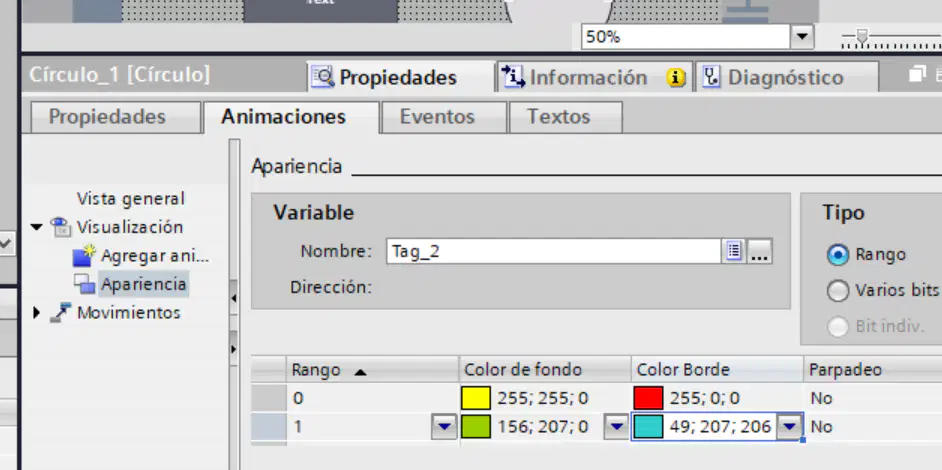

Cuando el Tag_2 valga 1 de que color aparecerá la superficie del objeto de la pantalla
Amarillo
Rojo
Verde
Azul
Qué elemento debemos seleccionar para visualizar una lista de textos
(numerados de izquierda a derecha)
1
2
3
4
Que elemento seleccionaremos para visualizar una lista de gráficos
(numerados de izquierda a derecha)
1
2
3
4

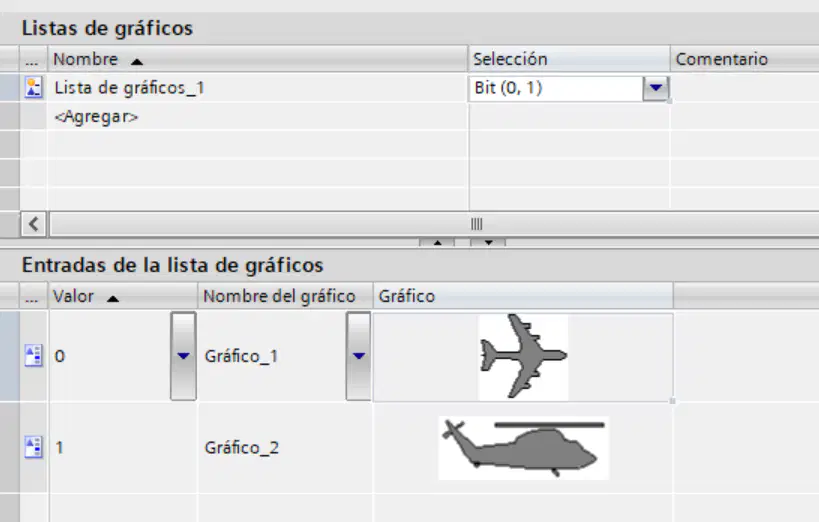

Si la variable vinculada con el objeto vale 1 que elemento se visualizará en el HMI
Avión
Helicóptero
Ambos elementos
Nada

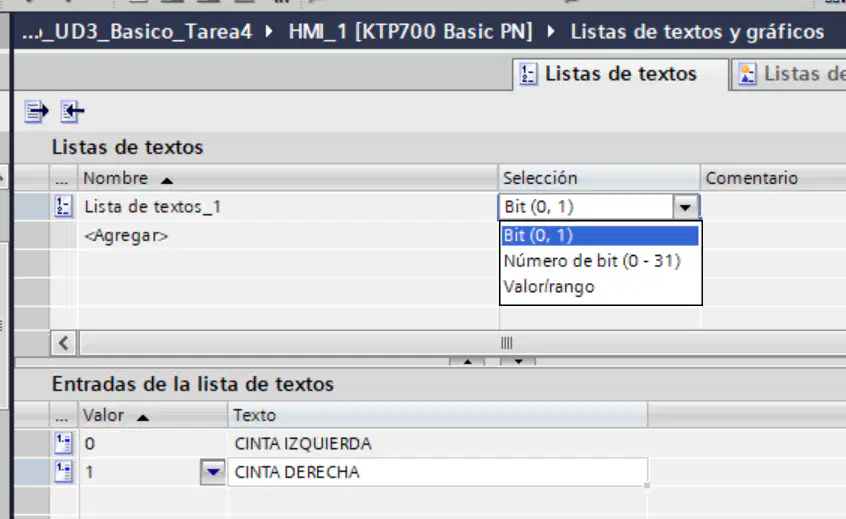

Para visualizar la lista de textos que aparece en la figura, ¿Qué selección elegiremos?
Bit
Número de Bit
Valor/Rango
Es indiferente

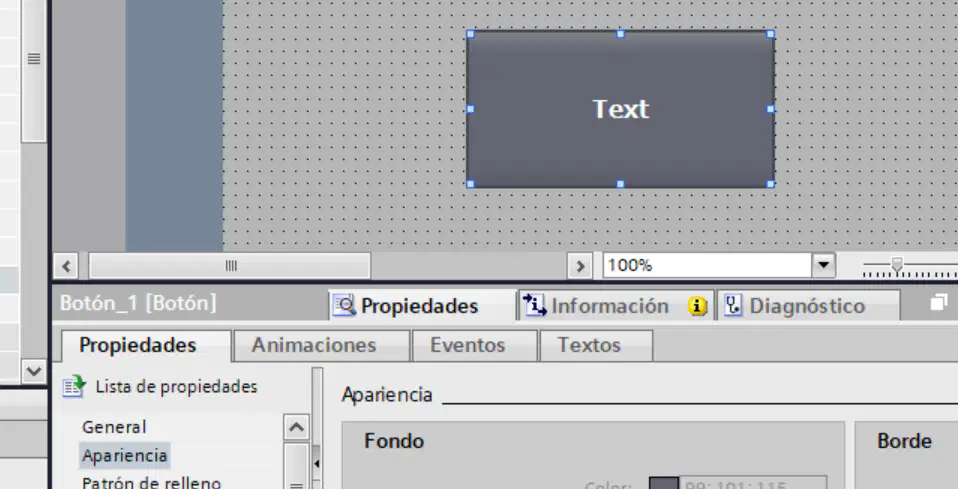

En cual de las cuatro ventanas programaremos el botón para enviar un valor digital al PLC
Propiedades
Animaciones
Eventos
Textos

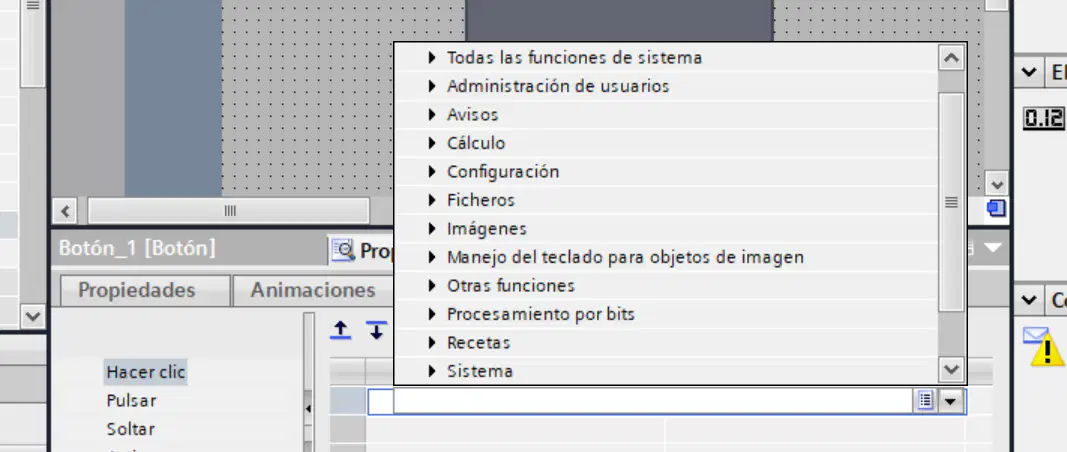

Para programar el botón para que envíe una señal digital al PLC necesitamos una herramienta. ¿En qué carpeta se encuentra?
Otras funciones
Procesamiento por bits
Recetas
Sistema
