WorksheetsInstalações Elétricas 02
Total questions: 20
Worksheet time: 2hrs 20mins
Analise a figura de uma instalação elétrica
A lâmpada “a” é controlada por dois interruptores paralelos.
A instalação possui duas tomadas baixas ligadas ao circuito 1.
A instalação possui duas tomadas altas ligadas ao circuito 1.
A instalação possui duas tomadas médias ligadas ao circuito 1.
A lâmpada “a” somente estará acesa quando os dois interruptores estiverem ligados.
Em uma instalação elétrica, em um cômodo deve ser instalado ponto de luz e tomada, passando pela caixa de passagem (e local da luminária) designada por “a”, como mostra figura. Nessa instalação há dois circuitos vindos do quadro de distribuição geral que chega próximo à porta do cômodo, sendo cada circuito composto por um conjunto de fase e neutro para o circuito de tomada e outro conjunto de fase e neutro para iluminação. Assinale a alternativa CORRETA que apresenta quais os tipos de condutores (fase e neutro) do circuito de tomada e de luminária que estão no eletroduto 1, no eletroduto 2 e no eletroduto 3, como indicados na figura.
No eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há dois retornos.
No eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há dois retornos e no eletroduto 3 há uma fase e um neutro.
No eletroduto 1 há dois neutros, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há três retornos.
No eletroduto 1 há dois neutros, uma fase e dois retornos, no eletroduto 2 há um neutro e dois retornos e no eletroduto 3 há uma fase e um neutro.
No eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há um retorno
Julgue o item que se segue, relativos a projetos de instalações elétricas prediais.
Os documentos componentes do projeto de uma instalação elétrica geralmente incluem o memorial descritivo e o memorial de cálculo. O primeiro tem por objetivo fazer uma descrição sucinta do projeto, justificando todas as soluções adotadas. O segundo apresenta o detalhamento das quantidades dos componentes utilizados bem como a composição dos custos unitários, parciais e totais desses componentes.
Certo
Errado
Julgue o item que se segue, relativos a projetos de instalações elétricas prediais.
O conceito de fator de demanda envolve, de forma efetiva, a possibilidade de não-simultaneidade do funcionamento dos equipamentos de utilização previstos para uma instalação elétrica.
Certo
Errado

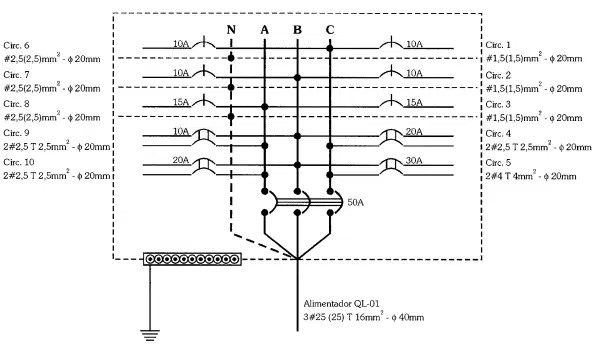

A figura mostra o diagrama de um quadro elétrico de determinada instalação elétrica já executada e em funcionamento. Com relação a esse quadro, julgue o item abaixo.
Com exceção do eletroduto que contém o alimentador do quadro, todos os demais eletrodutos mostrados possuem raio interno igual a 20 mm.
Certo
Errado
As dimensões internas dos eletrodutos e de suas conexões devem permitir que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade.
Com base no normativo vigente, o inverso do quociente entre a área útil da seção transversal do eletroduto e a soma das áreas das seções transversais dos condutores previstos (calculadas com base no diâmetro externo), considerando que haja apenas dois condutores, não deve ser superior a
0,23.
0,31.
0,40.
0,53.
Em relação aos dispositivos de proteção, acionamento e controles elétricos, julgue o próximo item.
O disjuntor é capaz de desconectar o circuito da alimentação, em caso de sobrecarga, por meio da atuação do seu componente disparador térmico.
Certo
Errado
A figura a seguir apresenta parte da instalação elétrica de uma edificação.
Para que a instalação funcione adequadamente, o eletroduto X deve conter apenas...
1 fio neutro e 1 fio fase.
2 fios fase, 1 fio de retorno e 1 fio terra.
1 fio neutro, 1 fio de retorno e 1 fio terra.
1 fio neutro, 1 fio fase e 2 fios de retorno.
1 fio neutro, 1 fio fase, 1 fio terra e 1 fio de retorno.

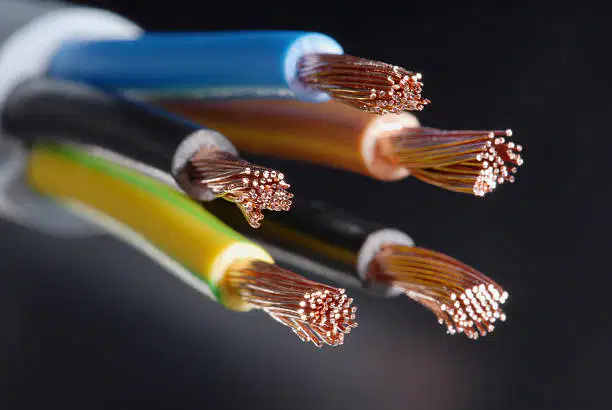

Os condutores utilizados em instalações elétricas podem ser identificados pelas cores dos seus revestimentos. Desse modo, relacione a cor do revestimento à esquerda com o tipo de condutor à direita.
1. Azul
2. Vermelho
3. Verde
( ) Neutro
( ) Terra
( ) Fase ou retorno
1 – 2 – 3.
1 – 3 – 2.
2 – 1 – 3.
2 – 3 – 1.
3 – 2 – 1.
Um Técnico em Laboratório da UFRJ (área de Elétrica) foi designado para o projeto de instalação elétrica de 02 (dois) novos equipamentos para o Laboratório de Biomedicina. Esses equipamentos serão acionados por 02 (dois) motores de indução trifásicos, energizados por um único alimentador com tensão nominal de 220 V e com as especificações listadas na tabela a seguir.
67,43 A
58,32 A
36,45 A
85,25 A
63,79 A
Segundo as normativas técnicas, há 06 (seis) critérios para o correto dimensionamento de condutores elétricos. Dentre as alternativas apresentadas, assinale aquela que apresenta ao menos 02 (dois) desses critérios.
Corrente nominal do circuito e queda de tensão ao longo do mesmo.,
Proteção contra sobrecarga e fator de demanda.
Corrente nominal do circuito e fator de simultaneidade.
Queda de tensão ao logo do circuito e fator de demanda.
Corrente de partida dos motores e seus respectivos fatores de serviço.

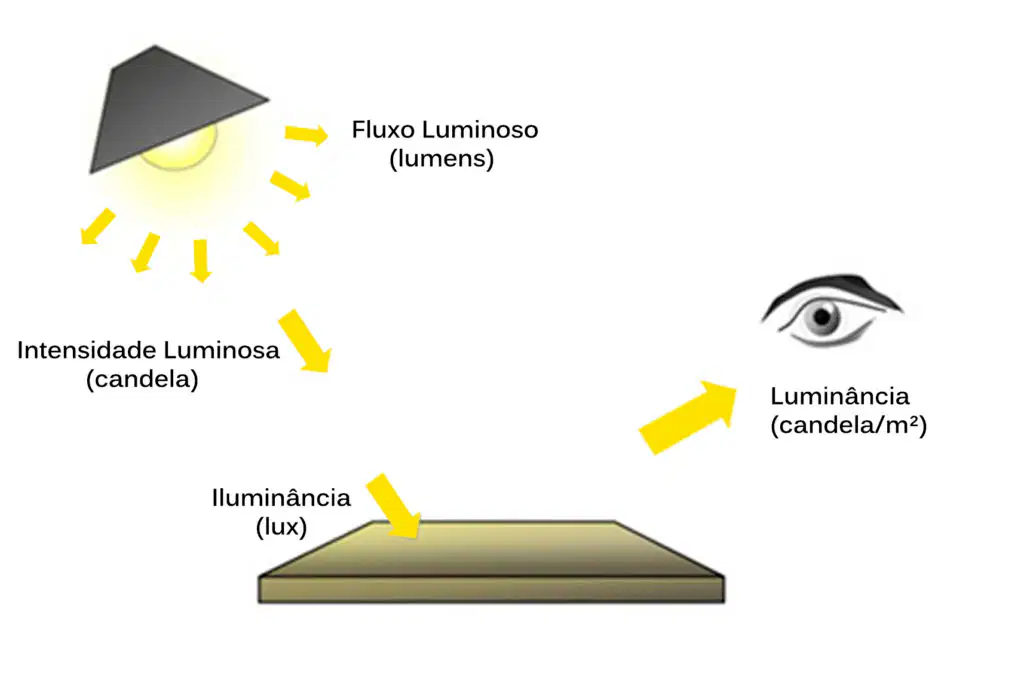

Para a determinação do nível adequado de luminosidade de uma sala, deve-se levantar algumas informações básicas que nortearão o projeto a ser desenvolvido. Dentre as alternativas apresentadas, assinale aquela que NÃO tem relevância quanto a esse assunto.
Dimensões do recinto.
Tensão de alimentação das luminárias.
Cores das paredes e do teto do recinto.
Tipo de atividade a ser desenvolvida.
Tipo e altura de fixação das luminárias.
Uma instituição de ensino iniciou os estudos para elaborar um projeto visando à construção de um novo laboratório de pesquisa, cuja área útil será de 48 m2 . Segundo as normativas técnicas, a previsão de carga mínima a ser considerada para os pontos de iluminação é de:
200 VA para os primeiros 6 m2 e 100 VA para cada 4 m2 inteiros, totalizando, nesse caso, 1300 VA
100 VA para os primeiros 6 m2 e 60 VA para cada 4 m2 inteiros, totalizando, nesse caso, 800 VA.
200 VA para os primeiros 6 m2 e 100 VA para cada 4 m2 inteiros, totalizando, nesse caso, 1200 VA.
100 VA para os primeiros 6 m2 e 60 VA para cada 4 m2 inteiros, totalizando, nesse caso, 700 VA.
200 VA para cada 6 m2 inteiros, totalizando, nesse caso, 1600 VA.

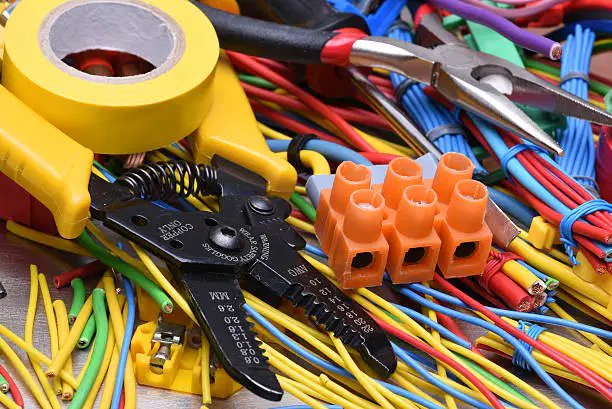

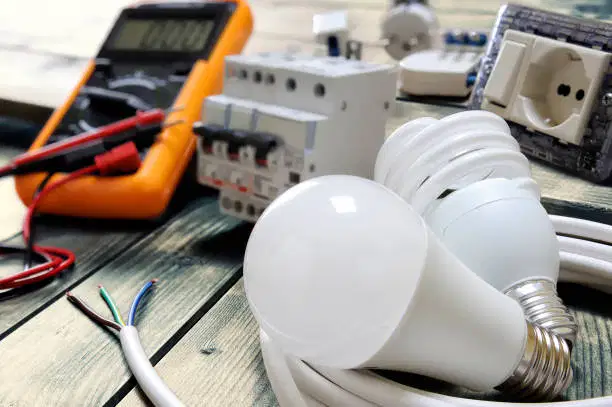

Para uma instalação elétrica residencial eficiente e segura, é necessário usar vários materiais. Esses incluem disjuntores para proteção contra curtos-circuitos, cabos e fios para transporte de energia, e eletrodutos para proteger os condutores. Também são importantes os interruptores, lâmpadas, tomadas, fita isolante, quadros de distribuição, adaptadores e acabamentos para funcionalidade e estética.
Certo
Errado
Em uma instalação elétrica residencial, deseja-se acionar uma lâmpada por meio de dois pontos físicos, de forma que, se a lâmpada “LIGA” a partir de um dos pontos, é possível “DESLIGÁ-LA” por meio do outro ponto e vice-versa.
Para a instalação desejada, devem ser utilizados
2 interruptores simples.
1 interruptor simples e um disjuntor.
2 interruptores paralelos (three way).
1 interruptor simples e 1 interruptor paralelo (three way).
1 interruptor simples e 1 interruptor intermediário (four way).
Considerando as características dos dispositivos de proteção em instalações elétricas, o dispositivo conhecido por realizar a proteção das pessoas contra choques elétricos e contra riscos de incêndios é conhecido por ______.
Assinale a alternativa que preencha a lacuna corretamente.
relés bimetálicos
disjuntores diferenciais, residuais
disjuntores eletromecânico
diazed splitter
NH splitter
Uma instalação trifásica conectada em estrela é alimentada por uma tensão de linha de 381 V e absorve uma corrente de 25 A com um fator de potência de 92% sem a presença de harmônicas. As potências aparente e ativa são, respectivamente:
16,5 kVA e 15,2kW.
28,5 kVA e 26,2 kW.
5,48 kVA e 5,05 kW.
9,53 kVA e 8,76 kW.
Toda a instalação predial deve ser dividida em vários circuitos. Sobre isso, analise as considerações que se seguem e escolha a alternativa que contempla a(s) correta(s):
I- Chama-se de circuito o conjunto de pontos de consumo, alimentados pelos mesmos condutores e ligados ao mesmo dispositivo de proteção (chave ou disjuntor).
II- Os circuitos de iluminação devem ser separados dos circuitos de tomadas.
III- Em unidades residenciais, hotéis e similares, são permitidos pontos de iluminação e tomadas em um mesmo circuito somente nas cozinhas, copas e áreas de serviço.
Apenas I.
Apenas II.
Apenas III.
Apenas I e II.
Apenas I e III.
Um perito precisa verificar a instalação de um dispositivo conhecido por three way e para isso dispõe de dois interruptores paralelos, indicados nas opções de resposta. Nessas condições, o esquema que mostra a ligação correta em 127 V de um sistema three way está indicado na seguinte alternativa:
Uma lâmpada de vapor de sódio possui as seguintes especificações:
E27 – 8.712 lm – 100 W – 60 Hz – 220 V – 1,20 A – 87,1 lm/W – 2.000 K – 32.000 h
Correspondem, respectivamente, à eficiência luminosa da lâmpada e à temperatura da cor as especificações:
87,1 lm/W e 2.000 K
E27 e 8.712 lm
8.712 lm e 2.000 K
100 W e 87,1 lm/W
2.000 K e 32.000 h
