1.
Instalasi listrik suatu bangunan, terdiri dari 3 buah lampu pijar sebesar 40 Watt, 6 buah lampu TL sebesar 40 Watt dan 4 buah kotak kontak (KK) sebesar 200 VA. Nilai MCB yang dipasang pada bangunan tersebut adalah ...
a)
2A
b)
4A
c)
6A
d)
10A
e)
16A
2.
Dalam pemilihan suatu komponen instalasi harus memperhatikan kriteria-kriteria tertentu. MCB merupakan komponen yang berfungsi untuk pengamanan beban lebih dan hubung singkat. Berikut ini yang menjadi pertimbangan dalam memilih MCB yang sesuai dengan bangunan sederhana, kecuali …
a)
Rating pengamanannya
b)
Nilai tegangannya
c)
Daya terpasang bangunan
d)
Faktor daya
e)
Harga MCB
3.
Total daya terpasang pada instalasi rumah sebesar 3000 Watt dengan faktor daya 0,8. Jenis dan besar kabel yang digunakan untuk instalasi rumah tersebut adalah ...
a)
NYA dengan diameter 1 mm2
b)
NYA dengan diameter 1,5 mm2
c)
NYA dengan diameter 2,5 mm2
d)
NYM dengan diameter 1,5 mm2
e)
NYM dengan diameter 2,5 mm2
4.
Kabel listrik berfungsi untuk menghantarkan arus listrik dari sumber menuju beban daya suatu listrik, semakin besar daya ari berbagai alat listrik yang digunakan tentunya akan membutuhkan ukuran kabel yang besar pula. Yang bukan akibat dari jika beban arus yang besar ditanggung oleh penghantar yang kecil adalah …
a)
Suhu kabel menjadi panas
b)
Isolasi kabel dapat meleleh
c)
Instalasi bangunan menjadi aman
d)
Kabel dapat terbakar
e)
Instalasi listrik padam
5.
Untuk menentukan ukuran kabel yang akan kita gunakan untuk pemasangan suatu instalasi bangunan sederhana, harus diketahui terlebih dahulu berapa besar arus (Ampere) maksimal yang ditanggung kabel penghantar tersebut.
Berdasarkan tabel di berikut, berapa luas penampang kabel yang diperlukan untuk mengalirkan arus listrik sebesar 10 A supaya aman ?
a)
0,75 mm2
b)
1 mm2
c)
1,5 mm2
d)
2,5 mm2
e)
4 mm2
6.
Cara kerja dari rangkaian di bawah adalah sebagai berikut : L1 dapat dinyalakan dari S1 dan L2 juga dinyalakan dari S1, maka jumlah penghantar yang harus di pasang pada pipa A, B, C, dan D yang benar adalah …
a)
A= 3 penghantar fasa, B = 2 penghantar fasa 1 penghantar netral, C = 3 penghantar fasa dan D = 1 penghantar fasa dan 1 penghantar netral
b)
A= 3 penghantar fasa, B = 3 penghantar fasa 1 penghantar netral, C = 3 penghantar fasa dan D = 1 penghantar fasa dan 1 penghantar netral
c)
A= 2 penghantar fasa 1 penghanatar netral, B = 2 penghantar fasa 1 penghantar netral, C = 3 penghantar fasa dan D = 1 penghantar fasa dan 1 penghantar netral
d)
A= 3 penghantar fasa, B = 2 penghantar fasa 1 penghantar netral, C = 1 penghantar fasa 1 penghantar netral dan D = 1 penghantar fasa dan 1 penghantar netral
e)
A= 2 penghantar fasa 1 penghantar netral, B = 2 penghantar fasa, C = 2 penghantar fasa 1 penghantar netral dan D = 1 penghantar fasa dan 1 penghantar netral
7.
Pemasangan instalasi dalam pipa harus menghindari
a)
Pemakaian warna penghantar yang sama
b)
Penyambungan kabel dalam pipa
c)
Penggunaan diameter kawat kabel yang berbeda
d)
Pemasangan kabel pentanahan
e)
Percampuran kabel fasa dan netral
8.
Sesuai PUIL 2000, warna kabel untuk pembumian adalah
a)
Merah
b)
Kuning
c)
Biru
d)
Hijau-Kuning
e)
Hitam
9.
Alat yang digunakan untuk mengamankan manusia terhadap bahaya sentuh dari suatu instalasi listrik adalah
a)
Circuit breaker
b)
Magnetic circuit breaker
c)
Air circuit breaker
d)
Earth leakage circuit breaker
e)
Oil circuit breaker
10.
Jenis kabel yang banyak digunakan pada instalasi lampu penerangan rumah adalah
a)
NYAF dan NYSY
b)
NYY dan NYFGbY
c)
NYA dan NYM
d)
NYA dan NYYHY
e)
NYM dan NYMHY
11.
MCB berfungsi untuk membatasi rangkaian listrik dari
a)
Beban lebih
b)
Hambatan lebih
c)
Arus bocor
d)
Tegangan lebih
e)
Beban induktif
12.
Kabel NYA adalah
a)
Kabel yang berselubung karet, berinti tunggal, dan berinti tembaga
b)
Kabel yang berselubung PVC, berinti tunggal, dan berinti tembaga
c)
Kabel yang berselubung PVC, berinti lebih dari satu, dan berinti tembaga
d)
Kabel serabut
e)
Kabel berinti tunggal
13.
Sebuah lampu pijar 150 Watt dinyalakan selama 10 jam setiap harinya. Jika harga listrik Rp. 1.000,-/kwh, maka biaya yang dibayar selama satu bulan adalah
a)
Rp. 30.000,-
b)
Rp. 35.000,-
c)
Rp. 40.000,-
d)
Rp. 45.000.-
e)
Rp 50000
14.
Tinggi minimal pemasangan kotak kontak tanpa tutup pengaman dari permukaan lantai pada rumah sederhana adalah
a)
1,25 mm
b)
1,25 cm
c)
1,25 m
d)
1,5 cm
e)
1,5 m
15.
Syarat-syarat instalasi listrik adalah ....
a)
Efektif – Aman – Handal
b)
Efektif – Kenyamanan - Ekonomi
c)
Ekonomis – Keamanan – Keandalan
d)
Ekonomis – Kenyamanan – Ketahanan
e)
Keamanan – kenyamanan – Keandalan
16.
Gambar yang digunakan dalam rancangan instalasi listrik meliputi antara lain...
a)
Gambar situasi, Gambar Instalasi, Gambar rekapitulasi daya
b)
Gambar situasi, Gambar instalasi, Gambar diagram garis tunggal
c)
Gambar situasi, Gambar tata letak. Gambar diagram garis tunggal
d)
Gambar situasi, Gambar tata letak, Gambar instalasi
e)
Gambar situasi, Gambar tata letak, Gambar diagram garsi tunggal
17.
Urutan pemasangan instalasi listrik adalah ....
a)
MCB-peralatan listrik-KWH meter-Box sekring
b)
MCB-KWH meter-Box sekring-peralatan lsitrik
c)
Box sekring-MCB-peralatan listrik-KWH meter
d)
KWH meter-MCB-Box sekring-peralatan listrik
e)
MCB-Box Sekring - Peralatan listrik – KWH meter
18.
Tinggi pemasangan stopkontak sesuai dengan PUIL 2000 adalah...
a)
100 cm dari atas lantai
b)
80 cm dari atas lantai
c)
0,7 m dari atas lantai
d)
140 cm dari atas lantai
e)
150 cm dari atas lantai
19.
Fungsi dari saklar seri ....
a)
Menghubungkan dan memutuskan dua buah lampu atau kelompok lampu secara sendiri-sendiri atau bersamaan
b)
Menghubungkan dan memutuskan dua buah lampu atau kelompok lampu secara sendiri-sendiri
c)
Menghubungkan dan memutuskan dua buah lampu atau kelompok lampu secara bersamaan
d)
memutuskan dua buah lampu atau kelompok lampu secara sendiri-sendiri atau bersamaan
e)
Hanya dapat memutuskan dan menghubungkan dua buah lampu lampu secara sendiri-sendiri atau bersamaan
20.
Supaya efisiensi dalam menghidupkan dan mematikan lampu pada tangga rumah bertingkat dapat memerlukan bahan, diantaranya ...
a)
1 sakelar tunggal, 1 lampu, kabel
b)
2 sakelar tukar, 1 lampu, kabel
c)
2 sakelar tunggal, 2 lampu, kabel
d)
1 saklar seri, 2 lampu, kabel
e)
1 sakelar tukar, 2 lampu , kabel
21.
Dibawah ini merupakan tahap dalam menghitung kebutuhan bahan untuk pemasangan instalasi listrik dirumah,
1. Tentukan ukuran rumah dan ruangan didalamnya
2. Sesuaikan instalasi listrik dengan kebutuhan anda
3. Menggambarkan diagram instalasi listrik
4. Menghitung kebutuhan bahan untuk instalasi tersebut
Urutkan tahapan dalam pemasangan instalasi listrik dirumah ...
a)
1,2,3,4
b)
2,3,4,1
c)
1,3,4,2
d)
2,4,3,1
e)
4,3,2,1
22.
Daya untuk stop kontak yang arusnya 0,22 Ampere dengan tegangan sumber 220 volt adalah ...
a)
9 VA
b)
12,5 VA
c)
85,1 VA
d)
22 VA
e)
48,4 VA
23.
Bagian dari instalasi listrik yang merupakan bagian dari tanggung jawab konsumen adalah ...
a)
SR
b)
JM
c)
JTR
d)
APP
e)
PHB
24.
Pertimbangan syarat pemasangan listrik yang berhubungan dengan biaya bahan termasuk dalam syarat ...
a)
ekonomis
b)
keamanan
c)
keandalan
d)
mutu
e)
estetika
25.
Lembaga resmi yang memiliki kewenangan melakukan uji kelayakan peralatan listrik adalah ....
a)
Perusahaan Listrik Negara
b)
Lembaga Masalah Kelistrikan
c)
Kementrian Perindustrian
d)
Kementrian Perdagangan
e)
Biro Teknik Listrik
26.
Yang dimaksud memenuhi syarat keandalan dalam instalasi adalah ...
a)
biaya pemeliharaan semurah mungkin
b)
tidak berbahaya bagi manusia
c)
jaminan tidak terjadi kerusakan jika ada gangguan listrik
d)
kelangsungan kerja instalasi istrik terpenuhi
e)
rangkaian instalasi listrik rapi dan aman
27.
Sistem perlindungan jika terjadi gangguan tegangan melebihi batas maksimum merupakan pengertian dari ...
a)
sistem instalasi
b)
sistem pembatas
c)
sistem kendali
d)
sistem proteksi
e)
sistem kontrol
28.
Gangguan yang terjadi akibat penghantar yang terkelupas dan tertempel pada bodi mesin merupakan jenis gangguan ...
a)
beban lebih
b)
hubung singkat
c)
tegangan lebih
d)
arus bocor
e)
arus lebih
29.
Bila dalam gambar instalasi terdapat notasi S1,S2, S3 berarti rangkaian memiliki 3 buah ...
a)
penghantar
b)
pengaman
c)
sakelar
d)
lampu
e)
sekering
30.
Dipasang pada bagian rumah dimana benda-benda elektronik biasa diletakkan, adalah pertimbangan dalam pemasangan …
a)
Sakelar
b)
Stop kontak
c)
Lampu
d)
PHB
e)
KWH Meter
31.
Kegiatan yang harus dilakukan sebelum mendesain instalasi adalah …
a)
Belanja bahan
b)
Mencari tukang
c)
Menyiapkan alat
d)
Survey lokasi
e)
Menghitung dana
32.
Kategori rumah sederhana dalam pemasangan instalasi penerangan adalah …
a)
Rumah berlantai 3
b)
Rumah berukuran maksimal 500 m2
c)
Rumah berlantai kayu
d)
Rumah dengan dinding tidak permanen
e)
Rumah dengan teknologi sederhana
33.
Gambar yang menunjukkan lokasi tempat pemasangan instalasi lengkap dengan posisi tiang penyambungan disebut …
a)
Gambar situasi
b)
Gambar denah
c)
Gambar diagram garis Tunggal
d)
Gambar diagram pengawatan
e)
Gambar diagram rekapitulasi daya
34.
Pemilihan sakelar yang tepat untuk melayani 2 buah lampu yang terpasang di ruang tamu dan teras adalah …
a)
Sakelar Tunggal
b)
Sakelar seri
c)
Sakelar tukar
d)
Sakelar kutub ganda
e)
Sakelar kelompok
35.
Tujuan dari membuat rekapitulasi bahan pada perencanaan instalasi penerangan listrik adalah …
a)
Supaya pekerjaan yang dilakukan tidak tumpeng tindih
b)
Supaya gaji tukang dan pembantu tukang dapat dihitung
c)
Supaya bahan yang digunakan sesuai spesifikasi
d)
Supaya waktu penyelesaian pekerjaan jelas
e)
Supaya dapat menentukan transportasi yang digunakan mengankut bahan
36.
Jika dalam pelaksanaan pembelian bahan ternyata harga di pasaran lebih tinggi dari perencanaan, kenaikan harga ditanggung melalui …
a)
Keuntungan atas bahan
b)
Biaya tak terduga
c)
Ongkos atas bahan
d)
Keuntungan atas upah
e)
Ongkos atas upah
37.
Tabel yang berisi urutan pekerjaan dan lama waktu pengerjaan dalam instalasi penerangan disebut …
a)
Diagram rekapitulasi daya
b)
Diagram rekapitusai bahan
c)
Diagram rekapitulasi biaya
d)
Time schedule
e)
Perkiraan waktu kerja
38.
Komponen instalasi yang berfungsi untuk merapikan rangkaian instalasi adalah …
a)
Elbow
b)
T-dos
c)
Pipa
d)
Lasdop
e)
Kotak sambung
39.
Sakelar merupakan suatu komponen yang memiliki sifat kontrol. Sehingga, komponen ini berfungsi untuk menyalakan atau mematikan lampu. Berikut ini yang merupakan prinsip kerja sakelar tukar adalah …
a)
Melayani satu lampu dari tempat yang sama
b)
Melayani dua lampu dari dua tempat yang berbeda
c)
Melayani satu lampu dari dua tempat yang berbeda
d)
Melayani dua lampu dari satu tempat yang sama
e)
Melayani lampu secara berturut-turut
40.
Satuan pembelian kabel selain dalam meter biasanya dinyatakan dalam satuan …
a)
Batang
b)
Rol
c)
Unit
d)
Buah
e)
Lusin
41.
Syarat dari panel listrik salah satunya adalah antara panel penerangan dan tenaga harus dipisah agar ...
a)
memudahkan pekerjaan
b)
mudah dilihat
c)
mudah untuk mendeteksi kesalahan
d)
nyaman dilihat
e)
mudah penambahannya
42.
Peralatan listrik yang berfungsi sebagai tempat menyalurkan tenaga listrik dari PHB daya ke beban (pemakai) instalasi tenaga dan instalasi penerangan adalah ...
a)
panel daya
b)
panel distribusi daya
c)
panel kontaktor
d)
Kwh Meter
e)
Box Sekering
43.
Dalam pembuatan panel harus diperhatikan hal penting, kecuali ...
a)
panel dipasang di dalam ruangan
b)
panel tidak boleh ditempatkan di tempat lembab
c)
mudah dilayani
d)
aman
e)
mudah dilihat
44.
Yang merupakan komponen yang ada dalam panel adalah ...
a)
rel omega
b)
terminal
c)
kabel duct
d)
sakelar
e)
penopang terminal
45.
Fungsi terminal pada panel hubung bagi adalah ...
a)
sebagai tempat penyambungan kabel
b)
sebagai pengaman komponen
c)
sebagai penutup kabel
d)
sebagai tempat peletekan komponen
e)
sebagai pengaman
46.
Dalam pelaksanaannya instalasi rumah tinggal selalu mengalami pengembangan, dengan pertimbangan tersebut sehingga luas minimal penampang kabel yang dipasang adalah ...
a)
1,0 mm2
b)
1,5 mm2
c)
2,0 mm2
d)
2,5 mm2
e)
3,0 mm2
47.
Jenis kelompok beban minimal menurut PUIL dari instalasi penerangan melayani beban lampu pijar 20 watt sejumlah 14 titik, lampu TL 20 watt sejumlah 22 titik dan kotak kontak 200VA sebanyak 12 titik, adalah ..
a)
2 kelompok
b)
3 kelompok
c)
4 kelompok
d)
5 kelompok
e)
6 kelompok
48.
Daya yang terpasang pada sebuah rumah tinggal 900 VA, maka besarnya MCB yang digunakan sebagai pengaman adalah ...
a)
2 A
b)
4 A
c)
6 A
d)
10 A
e)
16 A
49.
Di bawah ini tabel untuk menentukan KHA penghantar, kecuali ...
a)
1 mm2
b)
1,5 mm2
c)
2,5 mm2
d)
4 mm2
e)
6 mm2
50.
Dalam menentukan PHB (Perangkat Hubung Bagi) pada tiap grup/kelompok sebaiknya “seimbang/sama”, yang dimaksud “seimbang/sama” disini adalah ...
a)
Daya
b)
Titik Beban
c)
Tegangan
d)
Pemasangan lampu
e)
Beda potensial
51.
Sebuah kotak yang umumnya terdiri dari kotak rel, kotak cabang, kotak pengaman lebur, dan kotak sakelar yang dirakit menjadi satu, dinamakan ...
a)
Kotak pengaman lebur
b)
Proteksi Hubung Bagi
c)
Perlengkapan hubung bagi
d)
Alat penghubung/pengukur
e)
Pengaman Hubung Bagi
52.
Sebuah bangunan akan dipasang instalasi penerangan yang me1ayani beban lampu pijar 40W sejumlah 8 titik, lampu TL 40W sejumlah 16 titik dan kotak kontak 200
VA sebanyak 3 titik. Menurut PUIL 2000 jumlah kelompok beban minimal adalah ...
a)
2 kelompok
b)
3 kelompok
c)
4 kelompok
d)
5 kelompok
e)
6 kelompok
53.
Alat yang digunakan untuk memutus arus apabila terjadi beban lebih/ hubung singkatpada instalasi listrik adalah
...
a)
Thermal Overload
b)
Kontaktor
c)
Kotak Kontak
d)
MCB
e)
Saklar
54.
Berkas rancangan instalasi listrik terdiri dari, kecuali ...
a)
Gambar Situasi
b)
Diagram Garis Tunggal
c)
Gambar Sketsa
d)
Gambar Instalasi
e)
Gambar Rinci
55.
Terdapat dua kelompok beban pada suatu rumah. Pada setiap kelompok terpasang beban sebesar 3000 watt dengan faktor daya 0,8. Berapa besar penampang kabel minimal dan besarnya arus nominal pegangan maksimal yang harus dipasang?
a)
1,5 mm2 dan 16 A
b)
1,5 mm2 dan 25 A
c)
2,5 mm2 dan 20 A
d)
4,0 mm2 dan 25 A
e)
6,0 mm2 dan 35 A
56.
Tahanan yang terdapat diantara dua kawat saluran (kabel) yang diisolasi satu sama lain atau tahanan antara satu kawat saluran dengan tanah (ground disebut….
a)
Tahanan kawat saluran
b)
Tahanan kabel
c)
Leakage Current
d)
Tahanan Isolasi
e)
Tahanan Putar
57.
Arus yang mengalir menembus atau melalui permukaan isolasi disebut….
a)
Arus Searah
b)
Arus Bocor
c)
Arus Bolak-balik
d)
Arus Nominal
e)
Arus Medan
58.
Pengujian tahanan isolasi dilakukan untuk….
a)
Memperbesar tahanan isolasi kabel yang terpasang
b)
Mengurangi tahanan isolasi kabel yang terpasang
c)
Mengukur tahanan isolasi kabel yang terpasang
d)
Mengurangi tahanan isolasi pada penghantar kawat
e)
Mempertahankan nilai tahanan isolasi pada kabel
59.
Alat ukur yang digunakan untuk mengukur tahanan isolasi pada penghantar instalasi untuk mengetahui karakteristik dari penghantar suatu instalasi adalah ...
a)
MegaVolt meter
b)
MegaAmpere meter
c)
MegaOhm meter
d)
MegaWatt meter
e)
MegaMulti meter
60.
Untuk instalasi tegangan rendah digunakan Megger dengan batas ukur sampai Mega Ohm dan tegangan alat ukur sebesar….
a)
500 - 1000 Volt arus AC
b)
500 - 1000 Volt arus DC
c)
220 - 1200 Volt arus AC
d)
220 – 1200 Volt arus DC
e)
220 - 3800 Volt arus AC
61.
Harga tahanan isolasi antara dua saluran kawat pada peralatan listrik ditetapkanpaling sedikit adalah ….
a)
10 x harga tegangan kerjanya
b)
100 x harga tegangan kerjanya
c)
1k x harga tegangan kerjanya
d)
10k x harga tegangan kerjanya
e)
100k x harga tegangan kerjanya
62.

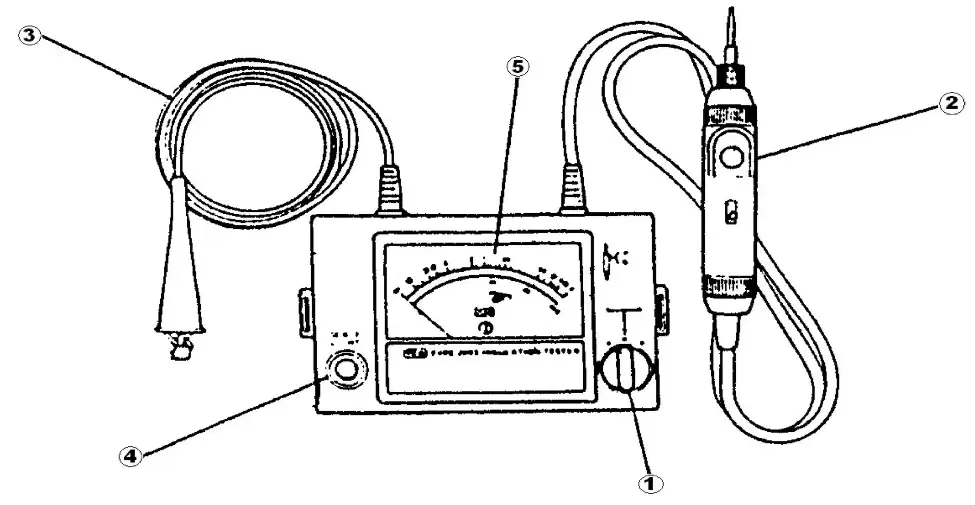

Perhatikan gambar berikut ini !
Bagian megger yang ditunjuk oleh nomor 1 adalah….
a)
Function Selector Switch
b)
Line Test Lead with Probe
c)
Earth Lead
d)
Tombol Lampu
e)
Skala Ukur
63.
Perhatikan gambar berikut ini !
Bagian megger yang ditunjuk oleh nomor 3 adalah….
a)
Function Selector Switch
b)
Line Test Lead with Probe
c)
Earth Lead
d)
Tombol Lampu
e)
Skala Ukur
64.
Berikut adalah prinsip pengukuran megger, yaitu…
a)
Memberikan tegangan dari alat ukur ke isolasi peralatan
b)
Memberikan tegangan dari isolasi peralatan ke alat ukur
c)
Melewatkan arus ke isolasi penghantar
d)
Memberikan tahanan ke peralatan alat ukur
e)
Memberikan tahanan ke penghantar
65.
Berikut ini adalah faktor penyebab turunnya nilai tahanan isolasi, kecuali ...
a)
kelembapan
b)
debu
c)
suhu
d)
air
e)
angin
66.
Hal yang harus disarankan ketika hasil pengujian tahanan isolasi dinyatakan buruk adalah ...
a)
melakukan pengukuran ulang
b)
mengganti alat ukur
c)
mengganti penghantar
d)
memasang pipa pelindung
e)
menambah isolasi kabel
67.
Pelaksanaan pengukuran tahanan isolasi sebaiknya dilakukan ...
a)
saat memasang instalasi saja
b)
saat terjadi gangguan saja
c)
rutin secara berkala
d)
setiap instalasi akan digunakan
e)
setahun sekali
68.
Berikut ini adalah penentu besar kecilnya arus bocor, kecuali ...
a)
besar tegangan
b)
besar arus
c)
kapasitas sistem
d)
total nilai resistansi
e)
suhu material
69.
Memastikan pengukuran tahanan isolasi nantinya dimulai pada angka 0 adalah tindakan ...
a)
check baterai
b)
kalibrasi
c)
zero check
d)
koneksi kabel
e)
pemilihan skala ukur
70.
Perhatikan gambar di bawah ini !
Gambar tersebut merupakan jenis pengukuran tahanan isolasi pada posisi pengukuran…
a)
Antara penghantar fase dengan penghantar nol
b)
Antara penghantar nol (N) dengan penghantar pengaman (ground / G)
c)
Antara penghantar fase dengan fase
d)
Antara penghantar fase dengan penghantar pengaman
e)
Antara penghantar nol dengan penghantar nol
Reset
