Latihan Soal PAS semester Genap Kelas XI TKRO

Total questions: 50

Worksheet time: 50mins

Name
Class
Date
1.

Bagaimana cara perawatan pada sistem kopling kendaraan

a)

Melakukan pemeriksaan freeplay pada pedal kopling

b)

Melakukan pemeriksaan keausan pada pressure plate

c)

Melakukan pemeriksaan keausan pada kampas kopling (disc clutch)

d)

Melakukan pemeriksaan keausan pada backing plate

e)

Melakukan pemeriksaan freeplay pada pedal gas

2.

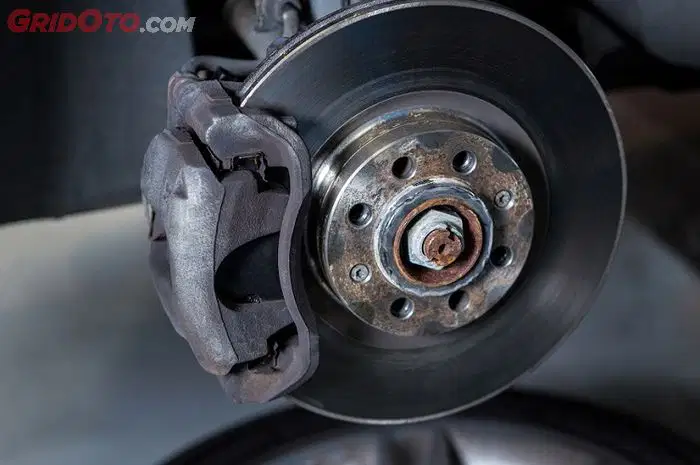

Bagaimana cara perawatan komponen pada gambar disamping?


a)

Melakukan pengukuran ketebalan pad rem dengan jangka sorong-mistar baja dan diameter tromol dengan menggunkan jangka sorong

b)

Melakukan pembersihan dengan semprotan kompressor dan melakukan pengolesan minyak rem pada rem cakram

c)

Melakukan pengukuran ketebalan sepatu rem dengan jangka sorong dan kerataan dengan menggunkan dial gauge

d)

Melakukan pengukuran keausan dengan jangka sorong-micrometer dan kerataan dengan menggunkan dial gauge

e)

Melakukan pembersihan dengan semprotan kompressor dan melakukan pelumasan pada sebagian komponen

3.

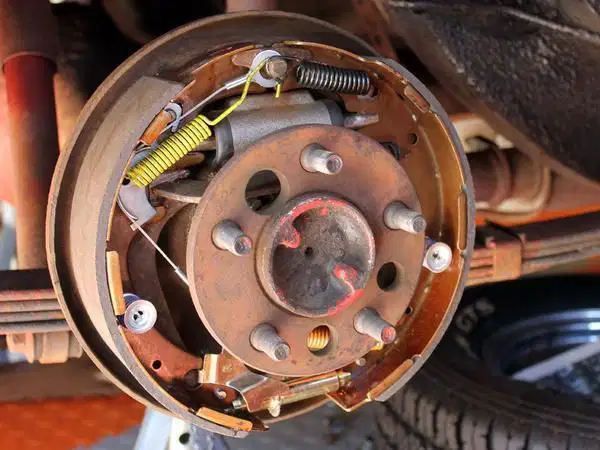

Bagaimana cara perawatan komponen pada gambar disamping?

a)

Melakukan pengukuran keausan dengan jangka sorong-micrometer dan kerataan dengan menggunkan dial gauge

b)

Melakukan pembersihan dengan semprotan kompressor dan melakukan pelumasan pada sebagian komponen

c)

Melakukan pembersihan dengan semprotan oil can dan melakukan penyetelan pada rem tangan (rem parkir)

d)

Melakukan pengukuran ketebalan sepatu rem dan pengukuran diameter dalam tromol dengan menggunkan jangka sorong

e)

Melakukan pengukuran ketebalan pad rem dengan jangka sorong-mistar baja dan diameter luar tromol dengan menggunkan micrometer

4.

KOMPONEN YANG BERADA PADA HEAD CYLINDER

a)

b)

c)

d)

e)

5.
a)

Menghubungkan probe warna hitam dengan terminal negatif (min) coil dan probe merah dengan massa (ground)

b)

32 RPM

c)

320 RPM

d)

640 RPM

e)

Menghubungkan probe warna merah dengan terminal negatif (min) coil dan probe hitam dengan massa (ground)

6.

dari gambar berikut ini komponen nomor berapakah yang berfungsi untuk mengalirkan listrik dari terminal 50 yang akan di teruskan ke comutator

a)

10

b)

1

c)

6

d)

8

7.

berapakah nilai dari pengukuran di samping

a)

55,77 mm

b)

5.77 mm

c)

5.27 mm

d)

55.27 mm

8.

Pada nomor 2, 3 dan 8 pada gambar rankaian berikut adalah terminal

a)

N alternator, F alternator, dan L regulator

b)

N alternator, F alternator, dan L regulator

c)

B alternator, F alternator, dan N regulator

d)

B alternator, N alternator, dan IG regulator

9.

Sistem pada kendaraan yang berfungsi melakukan proses pengisian pada baterai dan menyuplai arus listrik ke seluruh sistem kelistrikan pada kendaraan ketika mesin sudah bekerja adalah

a)

A. Sistem Pengisian

b)

B. Sistem Pengapian

c)

C. Sistem Starter

d)

D. Sistem Penerangan

e)

E. Sistem Pemindah Tenaga

10.

Komponen karburator berikut yang berfungsi sebagai jalur bahan bakar yang disalurkan oleh sistem kecepatan tinggi primer adalah …

a)

Solenoid valve

b)

Main jet

c)

Slow jet

d)

Air vent tube

e)

Air bleeder

11.

Komponen karburator yang berfungsi sebagai katup aliran bensin dari pompa ke ruang pelampung adalah …

a)

Solenoid

b)

Reed valve

c)

Needle valve

d)

Power valve

e)

Thermostatic valve

12.

Berikut ini adalah komponen yang berada pada blok silinder

a)

Piston, thermostat, crankshaft

b)

Piston, waterjacket, crankshaft

c)

valve, waterjacket, crankshaft

d)

Piston, waterjacket, camshaft

13.

Berapa nilai dari pengukuran dial gauge di samping

a)

3.06 mm

b)

30,6 mm

c)

3,66 mm

d)

31.6 mm

14.

Di bawah ini merupakan nama-nama komponen sistem pelumasan yang ditunjukkan sesuai urutan pada gambar di samping

a)

Oil pan, Oil strainer, Oil pump, Dip Stick, Oil pressure regulator, Oil filter

b)

Oil pan, Oil strainer, Oil can, Dip Stick, Oil pressure regulator, Oil filter

c)

Oil pan, Oil strainer, Oil pressure regulator, Dip Stick, Oil pump, Oil filter

d)

Oil pan, Oil filter, Oil pump, Dip Stick, Oil pressure regulator, Oil strainer

e)

Oil pan, Oil filter, Oil pump, Dip Stick, Oil pressure regulator, Oil strainer

15.

hitunglah perbandingan dua roda gigi yang bersinggungan dengan jumlah roda gigi input=25 dan output=5 dengan hasil perbandingan tersebut tentukan kondisi gigi transmisinya

a)

0.2, speed up, kecepatan gigi tinggi

b)

5, posisi gigi netral

c)

0.2, momen up kecepatan gigi rendah

d)

5, speed up kecepatan gigi tinggi

e)

5, 5 momen up kecepatan gigi rendah

16.

Yang merupakan alur sirkulasi sistem pendingin sebelum mesin mencapai suhu kerja

a)

Water jacket – thermostat - by pass hose – water pump - water jacket

b)

Water jacket – thermostat – radiator – water pump – water jacket

c)

Water jacket – radiator – water pump – thermostat – water jacke

d)

Water jacket – thermostat – water pump – radiator – water jacket

e)

Water jacket – by pass hose – thermostat – water pump – water jacket

17.

9. Pada gambar diatas terdapat komponen yang bernama

a)

A. Stator

b)

B. Rectifier

c)

C. IC regulator

d)

D. Diode

e)

E. Alternator

18.

19. Gambar di bawah merupakan prosedur pemeriksaan

a)

A. Rotor coil grounding

b)

B. Stator coil grounding

c)

C. Hubungan sirkuit terbuka rotor

d)

D. Hubungan sirkuit terbuka stator

e)

E. Hubungan slip ring rotor

19.

20. Gambar di bawah merupakan prosedur pemeriksaan

a)

A. Rotor coil grounding

b)

B. Stator coil grounding

c)

C. Hubungan sirkuit terbuka rotor

d)

D. Hubungan sirkuit terbuka stator

e)

E. Hubungan slip ring rotor

20.

Nama komponen yang ditunjukkan angka nomer 3 pada gambar berikut adalah.......

a)

Clutch disc

b)

Pressure plate

c)

Release fork

d)

Release bearing

e)

Coil spring

21.

Ada sebuah mobil dengan mesin yang memiliki 8 silinder, berapa besar sudut dwell dari mobil tersebut?

a)

340 – 380

b)

520 – 560

c)

430  – 470

d)

250  – 290

22.

Apa yang dimaksud dengan gejala "hard starting" pada motor starter mobil?

a)

Mesin sulit dihidupkan saat suhu udara sangat dingin

b)

Mesin sulit dihidupkan karena masalah pada sistem pengapian atau bahan bakar

c)

Mesin sering mati mendadak saat sedang berjalan

d)

Mesin tidak mau hidup sama sekali saat kunci kontak diputar

23.

Kepanjangan dari kode SAE pada pelumas adalah..........

a)

Standart of Automobile Electrical

b)

Society of Automotive Enginering

c)

Society of Automobile Enginering

d)

Standart of Automotive Enginering

e)

Standart of Automobile Enginering

24.

Pada kemasan oli terdapat kode SAE 5W-40 SM. Maksud dari kode SAE 10W-40 adalah....

a)

5W menunjukan vikositas oli saat dingin dan 40 saat dingin

b)

5W menunjukan vikositas oli saat panas dan 40 saat panas

c)

5W menunjukan vikositas oli saat panas dan 40 saat dingin

d)

5W menunjukan vikositas oli saat dingin dan 40 saat panas

e)

5W menunjukan vikositas oli saat dingin dan 5 saat panas

25.

pada nomor 4, 8, 10 pada gambar menunjukan terminal...?

a)

E Alternator, IG Regulator, dan L Regulator

b)

B Alternator, F Alternator, dan N Regulator

c)

E Regulator, IG Regulator, dan L Regulator

d)

E Alternator, L Alternator, dan IG Regulator

26.

apa fungsi dari needle valve

a)

menjaga volume bahan bakar yang masuk kedalam karburator

b)

menjaga volume udara masuk ke dalam karburator

c)

sebagai saluran yang membuat kevakuman pada karburator

d)

sebagai tuas pembuka dan penutup jalan masuk campuran bahan bakar ke dalam ruang bakar

e)

Mensuplai campuran udara dan bahan bakar sesuai dengan kebutuhan mesin

27.

agaimana cara kerja sistem kopling manual pada saat posisi pedal tertekan...?

a)

kanvas kopling akan tertekan pressure plate sehingga putaran mesin dapat diteruskan ke input transmisi

b)

kanvas kopling akan tertekan backing plate sehingga putaran mesin tidak dapat diteruskan ke input transmisi

c)

kanvas kopling akan tertekan pressure plate sehingga putaran mesin tidak dapat diteruskan ke input transmisi

d)

kanvas kopling akan tertekan backing plate sehingga putaran mesin dapat diteruskan ke input transmisi

28.

Yang merupakan alur sirkulasi sistem pendingin ketika mesin mencapai suhu kerja

a)

Water jacket – thermostat - by pass hose – water pump - water jacket

b)

Water jacket – thermostat – radiator – water pump – water jacket

c)

Water jacket – radiator – water pump – thermostat – water jacket

d)

>Water jacket – thermostat – water pump – radiator – water jacket

e)

Water jacket – by pass hose – thermostat – water pump – water jacket

29.

4. Arus yang dihasilkan oleh alternator merupakan tegangan AC atau alternating current, tegangan ini tidak bisa digunakan untuk menyuplai tegangan untuk beberapa komponen kendaraan yang membutuhkan tegangan DC, oleh karena itu diperlukan komponen sistem pengisian yaitu

a)

A. Alternator

b)

B. Pulley

c)

C. Rotor

d)

D. Dioda

e)

E. Regulator

30.

12. Kekuatan elektromotif AC (AC electromotive force) dalam stator coil dirubah menjadi DC oleh

a)

A. Rotor coil

b)

B. Voltage regulator

c)

C. Voltage relay

d)

D. Brush

e)

E. Rectifier

31.

Jika dwell angle pada sebuah kendaraan adalah 45 derajat dan mesin berputar pada 3000 RPM, berapa lama kontak busi akan tertutup dalam satu menit?

a)

0,5 detik

b)

1 detik

c)

1,5 detik

d)

2 detik

32.

2. Yang termasuk komponen utama sistem pengisian adalah

a)

A. Generator

b)

B. Voltage regulator

c)

C. Rectifier

d)

D. Dinamo stater

e)

E. a,b,c benar

33.

8. Dalam sistem pengisian terdapat dua jenis yaitu pengisian konvensional dan pengisian dengan IC regulator. Kelebihan pengisian dengan IC regulator yaitu

a)

A. A, B, C, D benar

b)

B. Dapat dirancang altenator yang mampu bekerja pada putaran tinggi, sehingga ukuran altenator lebih kecil untuk daya sama.

c)

C. Ukuran regulator lebih kecil sehingga memungkin dijadikan satu kesatuan dengan unit altenator

d)

D. Stabilitas pengaturan tegangan dan arus yang dihasilkan lebih tinggi.

e)

E. Rangkaian sistem pengisian lebih sederhana

34.

Komponen karburator berikut yang berfungsi sebagai jalur bahan bakar yang disalurkan oleh sistem kecepatan tinggi primer adalah …

a)

Solenoid valve

b)

Main jet

c)

Slow jet

d)

Air vent tube

e)

Air bleeder

35.

Komponen karburator yang berfungsi sebagai katup aliran bensin dari pompa ke ruang pelampung adalah …

a)

Solenoid

b)

Reed valve

c)

Needle valve

d)

Power valve

e)

Thermostatic valve

36.

Berfungsi menyetel campuran udara dan bahan bakar pada saat putaran stasioner, adalah komponen …

a)

Throttle screw

b)

Air screw

c)

Air bleeder

d)

Main jet

e)

Idle mixture adjusting screw

37.

Berfungsi mencegah goncangan bensin pada kondisi jalan yang tidak rata pada tangki bahan bakar adalah ...

a)

Separator

b)

Fuel gauge

c)

Drain plug

d)

Fuel inlet tub

e)

Resonator

38.

Jika tekanan cairan pendingin melebihi kemampuan menutup katup pada tutup radiator, maka cairan akan mengalir menuju...

a)

Radiator

b)

Pompa

c)

Thermostat

d)

Water jaket

e)

Reservoir tank

39.

Pada gambar disamping pemeriksaan dilakukan terhadap...

a)

Kualitas air

b)

Kuantitas air

c)

Kebocoran radiator/sistem

d)

Tekanan tutup radiator

e)

Kekencangan tali kipas

40.

Pada gambar berikut adalah pemeriksaaan kondisi...

a)

Kipas

b)

Tali kipas

c)

Bantalan pompa

d)

Kisi-kisi

e)

Reservoir

41.

Komponen sistem pendinginan yang berfungsi mencegah air pendingin mendidih pada suhu 100 derajat celcius adalah...

a)

Tutup radiator

b)

Saluran by pass

c)

Pompa air

d)

Thermostat

e)

Radiator

42.

Pada Gambar berikut yang ditunjukkan dengan tanda panah adalah baut pengikat di

a)

Tutup radiator

b)

Saluran by pass

c)

Pompa air

d)

Thermostat

e)

Radiator

43.

Berikut ini kemungkinan yang terjadi jika termostat rusak...

a)

Suhu kerja mesin cepat naik dan tenaga berkurang

b)

Temperatur mesin akan cepat panas sehingga terjadi over heating

c)

Waktu yang dibutuhkan untuk mencapai suhu kerja mesin lama

d)

Tidak ada pengaruh di sistem pendingin mesin

e)

Air pendingin cepat habis

44.

Pada tutup radiator tertulis anga 0,9 Angka tersebut menyatakan...

a)

Tekanan pembukaan katup hisap 0,9 bar

b)

Tekanan pembukaan katup tekan 0,9 bar

c)

Tekanan pembukaan katup hisap 0,9 bar diatas tekanan atmosfer

d)

Tekanan pembukaan katup tekan 0,9 bar diatas tekanan atmosfer

e)

Tekanan pembukaan katup tekan dan hisap 0,9 bar

45.

Fungsi termostat adalah mengatur aliran air ke radiator agar temperatur motor tetap berada dikisaran...

a)

80 derajat celcius

b)

75 derajat celcius

c)

100 derajat celcius

d)

0 derajat celcius

e)

25 derajat celcius

46.

Karena pentingnya sistem pendinginan pada mesin, maka dibutuhkan...

a)

Indikator yang dapat dibaca setiap saat untuk mengetahui temperatur mesin agar dapat bekerja dengan baik

b)

pelumasan yang baik

c)

cairan pendingin yang mahal

d)

pemeriksaan tali kipas setiap saat

e)

pemeriksaan pengapian setiap saat

47.

Apa akibatnya bila mesin terlalu panas...

a)

Tenaga lebih besar

b)

Kualitas pelumas meningkat

c)

Terjadi tegangan thermal yg mengakibatkan rusaknya komponen

d)

Putaran mesin stabil

e)

Top speed meningkat

48.

Panas yang dapat diserap oleh sistem pendingin adalah sebesar...

a)

34%

b)

32%

c)

25%

d)

6%

e)

3%

49.

Dalam pemeriksaan kualitas oli mesin, diperoleh warna oli mesin putih susu. hal tersebut diakibatkan oleh......

a)

oli tercampur bensin

b)

oli tercampur solar

c)

oli tercampur air

d)

oli tercampur kerak baja

e)

oli tercampur udara

50.

Gambar tersebut merupakan pemeriksaan....

a)

celah ujung rotor

b)

katup pembebas

c)

celah driven rotor dengan bodi

d)

kerja pompa oli

e)

celah samping rotor

Similar Resources on Wayground

uts motor.,xi titl 2

50 questions

uts motor.,xi titl 2

quiz

Worksheet

•

11th Grade

Small engine quiz for midterm

50 questions

Small engine quiz for midterm

quiz

Worksheet

•

9th - 12th Grade

Safety Study Guide Rev 8/21/2018

55 questions

Safety Study Guide Rev 8/21/2018

quiz

Worksheet

•

11th Grade

Basic Ignition System Principles and Operation

45 questions

Basic Ignition System Principles and Operation

quiz

Worksheet

•

11th Grade

CL Small Engines 49-100

52 questions

CL Small Engines 49-100

quiz

Worksheet

•

9th - 12th Grade

PMSM PENGGERAK KATUP, PELUMAS, Dan PENDINGIN

50 questions

PMSM PENGGERAK KATUP, PELUMAS, Dan PENDINGIN

quiz

Worksheet

•

11th Grade

UTS Dasar Teknik Pengelasan

50 questions

UTS Dasar Teknik Pengelasan

quiz

Worksheet

•

10th - 11th Grade

Pkkwu pak saryanto

50 questions

Pkkwu pak saryanto

quiz

Worksheet

•

9th - 12th Grade
