Ujian Akhir Sekolah PMSM Kls 11

Total questions: 25

Worksheet time: 38mins

Name
Class
Date
1.

Akibat pemakaian motor yang lama, maka akan terjadi keausan dan kerusakan pada komponen sepeda motor, kecuali....

a)

Blok silinder

b)

Batang katup

c)

Tangki bahan bakar

d)

Seal klep

e)

Kepala Silinder

2.

Fungsi dari injektor adalah...

a)

Menyemprotkan bahan bakar dan udara ke ruang bakar

b)

Mengatur tekanan bahan bakar

c)

Menyuplai udara

d)

Mencampur bahan bakar menuju ruang bakar

e)

Memisahkan udara dan bahan bakar

3.

Sistem yang berfungsi untuk membakar campuran bahan bakar di ruang bakar dengan cara membangkitkan tegangan listrik pada coil sehingga menghasilkan percikan bunga api pada busi pada saat yang tepat, merupakan pengertian dari....

a)

Sistem starter

b)

Sistem pengapian

c)

Sistem pengaman

d)

Sistem bahan bakar

e)

Sistem pengisian

4.

Dua camshaft yang diletakan pada kepala silinder adalah mekanisme katup tipe ...


a)

DOHV

b)

OHC

c)

DOHC

d)

SV

e)

OHV

5.

Sistem pelumas pada mesin berfungsi sebagai berikut, kecuali...

a)

Mengurangi keausan komponen mesin

b)

Membersihkan komponen mesin

c)

Mendinginkan komponen mesin

d)

Mencegah karat pada komponen mesin

e)

Mengurangi tenaga mesin

6.

Pada pemeriksaan sepeda motor, ditemukan tidak ada renggang/celah pada kedua katup, hal ini dapat menyebabkan....

a)

Timbul bunyi gemelitik

b)

Tidak terjadi perubahan pada sepeda motor

c)

Performa sepeda motor meningkat

d)

Turun atau hilangnya tekanan kompresi karena kebocoran

e)

idak terjadi perubahan pada sepeda motor

7.

Pengukuran keausan dinding silinder pada area seperti gambar di bawah perlu dilakukan untuk menentukan tingkat oversize silinder. Alat ukur mekanik yang tepat digunakan untuk tujuan tersebut adalah….

a)

Mistar baja

b)

Micrometer

c)

Dial Bore gauge

d)


Dial indikator

e)

Vernier caliper

8.

Kegiatan berturut-turut berikut ini: pelepasan busi, pemasangan pressure gauge pada lubang busi, pembukaan throttle valve secara penuh dan menginjak pedal starter berkali-kali adalah tindakan….

a)

Pengukuran rasio kompresi silinder

b)

Pemeriksaan kerja starter

c)

Pembersihan kotoran silinder melalui lubang busi

d)

Pemeriksaan kebocoran lubang busi

e)

Pengukuran tekanan kompresi silinder

9.

Seorang teknisi melakukan pengukuran pada komponen piston sesuai gambar di bawah ini.  Apakah yang ingin diketahui oleh teknisi dari tahapan pengukuran tersebut ?

a)

Untuk mengetahui diameter pin piston

b)


Untuk mengetahui jarak kerenggangan pin torak dengan piston

c)


Untuk mengetahui diameter lubang pin torak pada piston

d)

Untuk mengetahui celah oli pada piston

e)

Untuk mengetahui kebengkokan pin piston

10.

Penyetelen celah kelonggaran katup yang dilakukan oleh teknisi, selain mesin dalam kondisi dingin, posisi piston harus pada saat….

a)

TMA akhir langkah kompresi

b)

TMA langkah akhir pembuangan

c)


TMA langkah akhir penghisapan

d)

TMA langkah akhir kerja

e)

TMA langkah akhir usaha

11.

Apa yang dimaksud dengan siklus motor bakar….

a)

   serangkaian peristiwa pada motor bakar yang terdiri dari langkah hisap, kompresi, usaha, buang

b)

serangkaian peristiwa pada motor bakar yang terdiri dari langkah hisap, bilas, usaha, buang

c)

serangkaian peristiwa pada motor bakar yang dimulai dari langkah masuk, kompresi,usaha, sisa

d)

serangkaian peristiwa pada motor bakar yang dimulai dari langkah hisap, bilas,usaha, keluar

e)

serangkaian peristiwa pada motor bakar yang dimulai dari langkah bilas, kompresi,usaha, buang

12.

Pembacaan hasil pengukuran mikrometer luar berikut ini adalah   . . . .


a)

7,25

b)

70,24

c)

5,24

d)

5,25

e)

7,74

13.

Seorang mekanik mendapati kerusakan pada  sepeda motor motor pelanggan berupa lampu MIL selalu berkedip saat digunakan, maka analisa kerusakannya adalah  . . . .?

a)

Terjadi masalah pada roda

b)

Terjadi masalah pada suspensi

c)

Terjadi masalah pada busi

d)

Terjadi masalah pada filter udara

e)

Terjadi masalah pada sistem injeksi

14.

Berikut ini adalah nama-nama sensor yang ada pada sistem injeksi sepeda

  1. 1. IAT sensor

2. TP sensor

3. MAP sensor

4. EOT/ECT sensor

5. BAS/LAS

6. O2 sensor

Sensor manakah yang terintegrasi dengan throttle body  . . . .

a)

4, 5, 6

b)

1, 2, 3

c)

2, 3, 4

d)

4, 5, 6

e)

1, 2, 6

15.

Di bawah ini yang BUKAN merupakan fungsi SCAN TOOL pada motor honda


a)

Melihat kerusakan sensor-sensor EFI

b)

Menambah dan mengurangi suplay bahan bakar

c)

Mediteksi kadar gas buang

d)

Melihat data-data sensor-sensor EFI

e)

Menditeksi tegangan pengisian

16.

Bagaimana sistem bahan bakar injeksi mengendalikan jumlah bahan bakar yang masuk ke mesin?

a)

Menggunakan katup pengatur

b)

Menggunakan sensor tekanan

c)

Menggunakan pengaturan elektronik

d)

Menggunakan katup gas

e)

Menggunakan katup bahan bakar

17.

Bagaimana cara mengecek tekanan bahan bakar pada sistem injeksi bahan bakar sepeda motor?

a)

Dengan memasang alat ukur tekanan bahan bakar pada sistem

b)

Dengan membuka tutup injeksi bahan bakar dan melihat tekanan pada regulator

c)

Dengan membuka tutup injeksi bahan bakar dan melihat tekanan bahan bakar

d)

Dengan memeriksa kondisi sistem injeksi bahan bakar secara visual

e)

Semua jawaban salah

18.

Komponen no 3 adalah  . . . .

a)

Spring retainer

b)

Valve cotter

c)

Valve spring outer

d)

Stem seal

e)

Valve spring inner

19.

Komponen no 5 adalah  . . . .

a)

Stem seal


b)

Valve spring inner

c)

Valve spring outer

d)

Valve cotter

e)

Spring retainer

20.

Apa fungsi dari Idle Air Control Valve (IACV) pada sistem bahan bakar injeksi sepeda motor?

a)

Mengontrol suhu mesin

b)

Mengukur tekanan bahan bakar

c)

Mengontrol putaran mesin pada idle

d)

Mengukur posisi gas throttle

e)

Menyalurkan bahan bakar ke ruang bakar

21.

Apa fungsi dari Throttle Position Sensor (TPS) pada sistem bahan bakar injeksi sepeda motor?

a)

Mengukur tekanan bahan bakar

b)

Mengukur posisi gas throttle

c)

Mengukur suhu mesin

d)

Mengukur putaran mesin

e)

Mengukur tinggi air radiator

22.

Apa nama komponen tersebut?

a)

DLE AIR CONTROL VALVE

b)

Throttle Position Sensor

c)

Injector

d)

throttle body

e)

Intake Manifold

23.

Inteke manifold mendistribusikan campuran bahan bakar dan udara yg diproses oleh karbulator ke....

a)

Knalpot

b)

Injektor

c)

Exhaus manifold

d)

Ruang bakar

e)

Karbulator

24.

Fungsi dari injektor adalah...

a)

Memisahkan udara dan bahan bakar

b)

Mencampur bahan bakar menuju ruang bakar

c)

Menyemprotkan bahan bakar dan udara ke ruang bakar

d)

Mengatur tekanan bahan bakar

e)

Menyuplai udara

25.

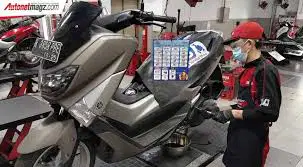

Dari gambar tersebut. apa yang sedang dilakukan oleh seorang mekanik?

a)

Perawatan Berkala

b)

Service Sedang

c)

Service Berat

d)

Overhaul

e)

Checklist Sparepart
