WorksheetsExamen Final_D
Total questions: 51
Worksheet time: 51mins
¿Cuál es el origen de la electricidad?
Flujo de Electrones
Choque de Protones
Separación de Neutrones
Desaparición de Átomos
La ley de Ohm se expresa mediante la ecuación:
V=I x R
I=V / R
R=V / I
Ninguna de las anteriores
Si una corriente de 2A fluye a través de una resistencia de 6Ω, ¿cuál es la tensión en la resistencia?
8V
12V
3V
14V
En un circuito en serie con resistencias de 40Ω, 80Ω y 10Ω, ¿cuál es la resistencia total?
580 Ω
14 Ω
4 Ω
130 Ω
La electricidad puede producir ___ al circular por un conductor.
Calor.
Campo magnético.
Campo eléctrico.
Todas las anteriores.
Ninguna de las anteriores.
8. ¿En qué se basan los inspectores de electricidad en Estados Unidos para evaluar las instalaciones eléctricas?
a) En el Código Eléctrico Internacional.
b) En el National Electrical Code (NEC).
c) En el Manual de Buenas Prácticas Eléctricas.
d) En la Guía de Instalaciones Eléctricas Residenciales.
¿Qué es resistencia eléctrica?
Es tensión eléctrica o diferencia de potencial eléctrica.
Es una presión eléctrica sobre un conductor.
Una oposición al flujo de la corriente.
Es la cantidad de energía eléctrica transferida por un circuito eléctrico.
¿Cuál de las siguientes fórmulas es la correcta para determinar los watts de potencia en un circuito?
P=I*V
P=K*V
P=I*V3
P=T*V
¿Cuántos watts de potencia son utilizados por una olla eléctrica operando a 460v y un consumo de 6a?
90 Watts.
480 Watts
2760 Watts
2.760 Watts
¿Qué es un HP (Horsepower)?
Es una unidad de medida de longitud utilizada en la industria automotriz.
Es una unidad de medida de temperatura utilizada en la aviación.
Es una unidad de medida de potencia.
Es una unidad de medida de peso utilizada en la agricultura.
¿Cuál de los siguientes enunciados es verdadero sobre los circuitos paralelos?
La corriente total se divide en las ramas y la tensión es la misma en todas las ramas.
La corriente total se divide en las ramas y la tensión es la misma en una sola rama.
La corriente total se divide en las ramas y la tensión es diferente en todas las ramas.
La corriente total se suma en las ramas y la tensión es diferente en todas las ramas.

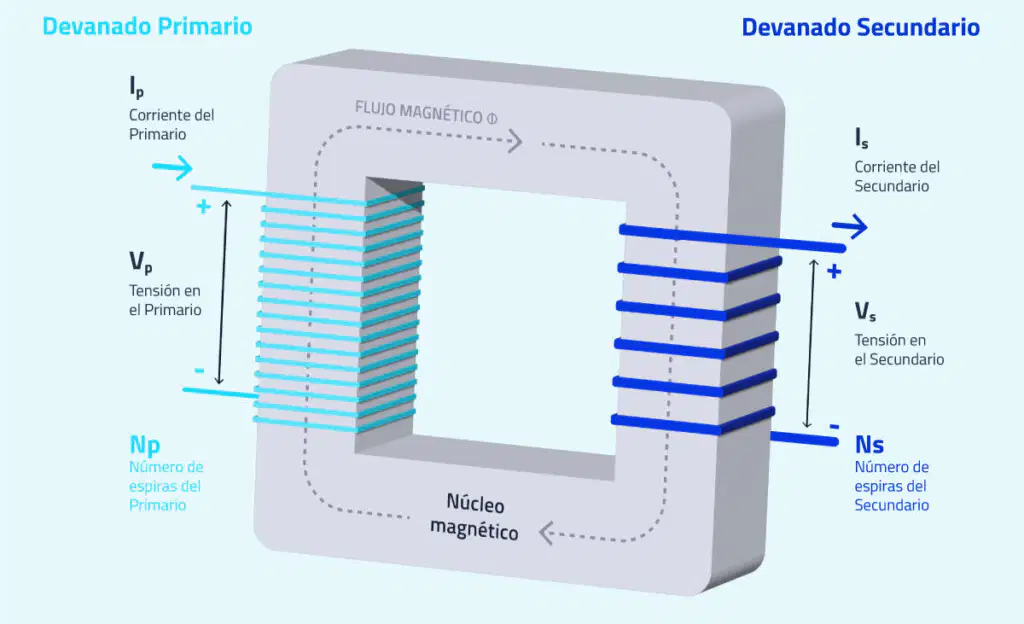

¿Qué es un transformador?
Un dispositivo que convierte energía eléctrica en energía mecánica.
Un dispositivo que cambia el nivel de voltaje en un circuito eléctrico.
Un dispositivo que almacena energía eléctrica.
Un dispositivo que mide la corriente en un circuito.
Un transformador tiene 2000 vueltas en el primario y 1000 vueltas en el secundario, si el mismo se alimenta con 440 volt. ¿Qué voltaje obtendremos en la salida, o sea, en el secundario?
120kv
620volt
240volt
220 volt
¿Cómo se puede cambiar el sentido de rotación de un motor trifásico?
Utilizando un interruptor 3 way
Dirección del flujo de la corriente en el bobinado de trabajo.
Cambiando el número de polos del motor.
Intercambiando la posición de 2 de las fases
¿Cuál es la principal característica de la alimentación trifásica?
Proporciona corriente eléctrica con dos fases y un Neutro.
Es un sistema de suministro de energía eléctrica que utiliza tres corrientes alternas con 3 conductores.
Ofrece una menor estabilidad en la distribución de la corriente.
Proporciona una sola fase de corriente eléctrica.

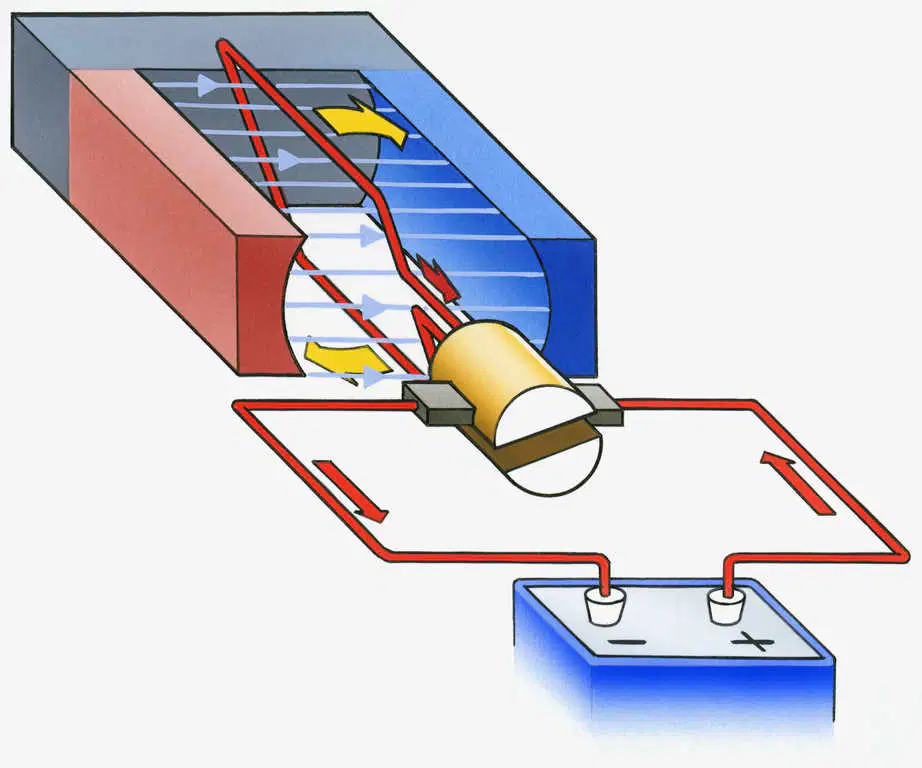

¿Qué ocurre cuando un conductor es atravesado por un campo magnético?
desprende calor.
se induce un voltaje o Fuerza Electromotriz
se induce una potencia estática
comienza a conducir corriente
Algunos tipos de cargas pueden estar conectadas en serie, ¿Cuál de las siguientes cargas no podemos conectarlas en serie?
lámparas de alumbrado
motores eléctricos
calentadores resistivos
capacitores
La puesta a tierra de un equipo es importante para:
Mejorar la eficiencia en el consumo de energía.
Reducir la resistencia eléctrica en el sistema.
Evitar la acumulación de cargas estáticas.
Prevenir descargas eléctricas peligrosas.
¿Qué es un motor eléctrico de inducción?
Una máquina que transforma energía mecánica en energía eléctrica.
Una máquina que transforma energía eléctrica en energía mecánica.
Un dispositivo que almacena energía eléctrica.
Un aparato que mide la intensidad de la corriente eléctrica.
¿Cuál es la velocidad de rotación máxima que puede alcanzar un motor de AC trifásico?
3000 RPM
3600 RPM
4000 RPM
4500 RPM
En un edificio de 22 plantas se quiere sustituir el alumbrado individual en sus escaleras por un sistema de 3 vías y 4 vías para ser operado desde diferentes pisos. ¿Cuántos de estos usted utilizaría?
16 interruptores de 4 vías y 5 interruptores de 3 vías.
14 interruptores de 3 vías y 4 interruptores de 4 vías.
2 interruptores de 3 vías y 20 interruptores de 4 vías.
todos los anteriores.
¿Qué es un contactor?
Un dispositivo electromecánico utilizado para controlar el flujo de corriente eléctrica en circuitos de potencia.
Un dispositivo mecánico utilizado para medir la temperatura en circuitos de potencia.
Un dispositivo electrónico utilizado para amplificar señales de control.
Un dispositivo hidráulico utilizado para controlar el flujo de agua.
¿En qué consiste un cortocircuito?
Un aumento repentino de la resistencia en un circuito eléctrico.
La desconexión momentánea de un dispositivo eléctrico.
Una conexión directa e ininterrumpida entre dos puntos de diferente potencial.
La disminución de la corriente eléctrica en un conductor.
¿Cuál es la característica de un tomacorriente por fallo a tierra (GFCI)?
proteger contra sobrecargas prolongadas
detectar corrientes de fuga a tierra y desconectar el circuito
generar energía eléctrica adicional
controlar la temperatura en el circuito
¿Cuál es la función de un relay temporizado (timer) en un sistema de control eléctrico?
Regular la velocidad de los motores eléctricos.
Conectar dispositivos electrónicos en un sistema industrial.
Controlar la iluminación en instalaciones residenciales
Introducir un retraso controlado en la operación de un circuito o dispositivo
¿Qué tipo de instalación eléctrica se utiliza en transmisión de energía eléctrica a larga distancia?
Instalaciones eléctricas residenciales.
Instalaciones eléctricas comerciales.
Instalaciones eléctricas industriales.
Instalaciones de alta tensión (High Voltage - HV).
En un relay (relé, relevador), ¿cuál es la función de los contactos NC (Normalmente Cerrados)?
Están cerrados cuando el relay no está energizado y abren cuando el relay es energizado.
Están abiertos cuando el relay no está energizado.
Cambian de posición después de un tiempo desde que empezó a activarse la bobina.
Cambian de posición después de un tiempo desde que dejó de activarse la bobina.
¿Cuáles son las dos configuraciones de conexión principales en sistemas trifásicos?
Configuración estrella (Y) y configuración delta (Δ)
Configuración estrella (Y) y configuración cuadrada (□)
Configuración círculo (O) y configuración triangular (▲)
Configuración cuadrada (□) y configuración triangular (▲)
¿Cuál es la diferencia de fase entre las corrientes en un sistema trifásico?
60° eléctricos
90° eléctricos
120° eléctricos
180° eléctricos
¿Qué tipo de conexión se muestra en el siguiente diagrama?
¿Cuál es la principal ventaja de un sistema eléctrico trifásico sobre uno monofásico?
a) Menor capacidad para manejar cargas pesadas.
b) Mayor eficiencia para motores de gran tamaño.
c) Funciona mejor en aplicaciones residenciales.
d) Utiliza un solo conductor para la distribución.
¿Cuál es la ventaja de un breaker termomagnético?
Responde solo a sobrecargas prolongadas
Combina protección térmica y magnética
Protege únicamente contra cortocircuitos
Requiere intervención manual para su reinicio
¿Cómo se determina la dimensión de la protección (Ip) en un circuito?
Ip = 1.25 x Ic
Ip = Ic/200.
Ip = Voltaje del circuito.
Ip = Potencia total del circuito.
Un circuito tiene 5 tomas de corriente, cada una con una carga de 0.18 kW y está conectado a una fuente de 120 V. ¿Cuál es el tamaño del cable que debe usarse en el circuito?
10
16
000
14
Según el NEC, ¿Cuál es el calibre máximo de un conductor para un Breaker de 20A?
12 AWG
16 AWG
00 MCM
10 AWG THHN

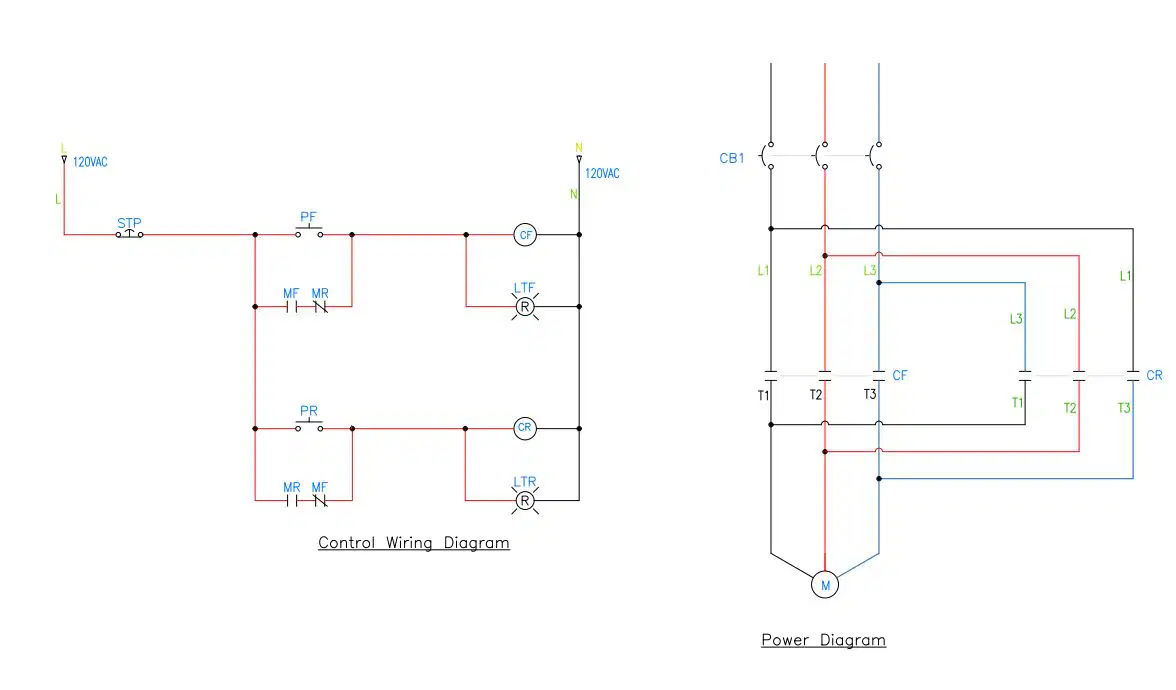

Del siguiente diagrama, indicar qué función tiene este diagrama:
a) ¿Cuál es la función del Circuito?
(a)
b) Indicar cuántos contactores tiene
(a)
c) Indicar cuántos temporizadores tiene:
(a)
¿Cuántos contactos normalmente abiertos tiene?
(a)
¿Cuántos contactos normalmente cerrados tiene?
(a)
¿Qué función tiene el tablero de servicio eléctrico principal de Breaker en una instalación eléctrica residencial?
¿De acuerdo con el NEC en el artículo 240.24, cuál de los siguientes NO es un lugar adecuado para ubicar un panel eléctrico?
a) En el sótano
b) En baños
c) En el área de servicio
d) En el taller de trabajo
¿Cuál es la altura máxima de espacio libre requerida para montaje de panel de Breakers?
a) 3 pies
b) 30 pulgadas
c) 6'-7'' (Pies-Pulgada)
d) 600 voltios
¿Significado de impedancia?
Es la facilidad que ofrece un material al paso de la corriente eléctrica.
Es el voltaje aplicado a un circuito.
Representa la cantidad de ohm con la cual se opone a la circulación de corriente.
Es el amperaje.

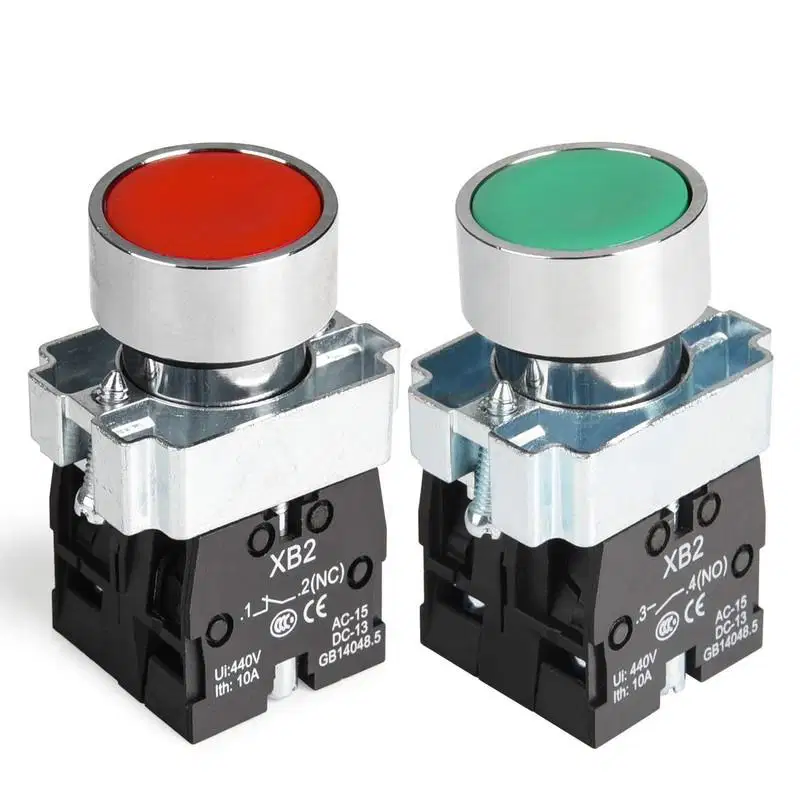

¿Qué es un pulsador normalmente abierto (NO)?
a) Un botón que cierra el circuito cuando se presiona.
b) Un botón que abre el circuito cuando se presiona.
c) Un botón que se mantiene en la posición inicial al presionarlo.
d) Un botón que se cierra solo cuando se libera la presión.
¿Cuál de las siguientes herramientas mide voltaje, corriente, resistencia, continuidad, diodos, mA y mV?
a. Pinza Amperimétrica
b. Osciloscopio
c. Multímetro
d. Telurómetro
¿Qué es el electromagnetismo?
La interacción entre la electricidad y el magnetismo.
La interacción entre la luz y el sonido.
La interacción entre la gravedad y la masa.
La interacción entre el calor y la temperatura.
84. ¿Qué es una bobina?
Un componente eléctrico activo que consiste en un alambre conductor enrollado en espiral.
Un componente eléctrico pasivo que consiste en un alambre conductor enrollado en espiral.
Un componente eléctrico pasivo que consiste en un alambre conductor enrollado en línea recta.
Un componente eléctrico activo que consiste en un alambre conductor enrollado en línea recta.
¿Qué es el voltaje de fase en un sistema trifásico?
El voltaje medido entre las líneas de cada bobina.
El voltaje medido entre la terminal línea y la terminal neutro.
El voltaje medido entre dos terminales neutros.
El voltaje medido entre dos líneas de fase.
En uncircuito de para Automatizacion de semaforo Cuantos temporizadores son Necesario?
1.5
2
4
3
