Free Printable Pub kviz ELO odjel

1.

U kojem od prikazanih slučajeva je električni tok jednak 0?

a)

b)

c)

d)

niti u jednom od navedenih

2.

Koji od predloženih crteža prikazuje električno polje tri jednaka negativno nabijena točkasta naboja?

a)

b)

c)

d)

3.

Koliki je tok električnog polja kroz plohu A?

a)

$\frac{2Q}{\epsilon_0}$

b)

$2Q\epsilon_0$

c)

$\frac{\epsilon_0}{2Q}$

d)

$\frac{Q}{\epsilon_0}$

4.

Kako izgleda graf jakosti električnog polja E u ovisnosti o položaju r, dviju ravnina razmaknutih za d ako su obje nabijene konstantnom plošnom gustoćom naboja +σ.

a)

b)

c)

d)

5.

Koliki ćemo obaviti rad ako pomaknemo naboj iz točke C u točku B?

a)

$A\ =0\ J$

b)

$A=QU,U>0$

c)

$A=qU,U>0$

d)

$A=-qU,U<0$

6.

Šuplja metalna kugla polumjera R i debljine stijenki d nabijena je nabojem Q (crtež). Koji od predloženih crteža opisuje raspodjelu potencijala fi električnog polja u ovisnosti o udaljenosti r od središta kugle?

a)

b)

c)

d)

7.

Slikom su prikazana dva beskonačno duga ravna vodiča kojima teku struje jednake jakosti. U kojim točkama je jakost magnetskog polja jednaka 0?

a)

A, B

b)

B, C

c)

B, D

d)

A, D

8.

Kamo će se pomaknuti vodič AD kojim prolazi struja jakosti I (crtež) koji se nalazi u stalnom magnetskom polju indukcije B.

a)

prema N polu

b)

prema S polu

c)

prema nama ("iz ekrana")

d)

od nas ("u ekran")

9.

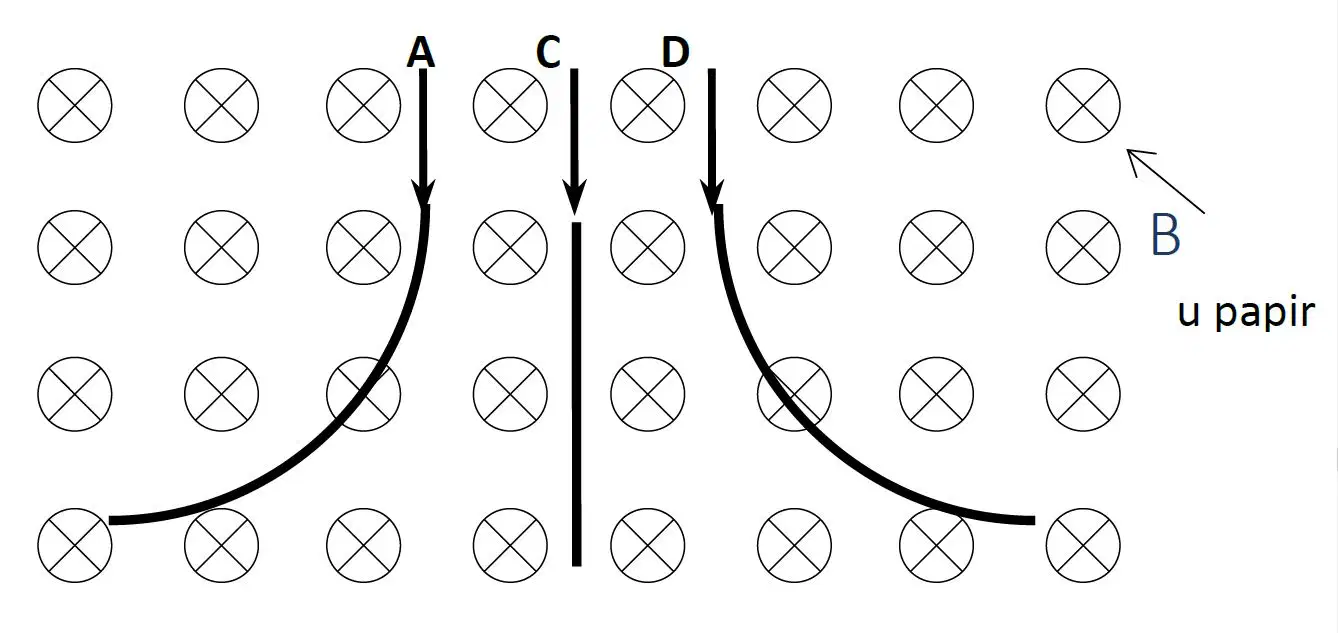

Koja od prikazanih čestica je pozitivno nabijena?

a)

A

b)

C

c)

D

d)

A i D

10.

Metalni prsten obuhvaća promjenjljivi magnetski tok koji raste u naznačenom smjeru (crtež). Inducirana struja u prstenu:

a)

ima smjer kao na crtežu

b)

ima suprotan smjer od onog na crtežu

c)

jednaka je nuli

d)

je neodređena i stalno mijenja smjer

11.

Ako je $X_1=X_2=4\ \Omega$ te ako je veza savršena, onda vrijedi:

a)

zavojnice su u suglasnoj vezi i $X_M=2\ \Omega$

b)

zavojnice su u nesuglasnoj vezi i $X_M=2\ \Omega$

c)

zavojnice su u suglasnoj vezi i $X_M=4\ \Omega$

d)

zavojnice su u nesuglasnoj vezi i $X_M=4\ \Omega$

12.

Koliko iznosi otpor gledano sa stezaljki A-D?

a)

40 Ω

b)

90 Ω

c)

170 Ω

d)

50 Ω

13.

Snaga koja se kroz vrijeme razvija na nekom trošilu prikazana je grafom. Kolika je radna snaga?

a)

150 W

b)

100 W

c)

200 W

d)

250 W

14.

U kojem će položaju sklopke korisnost naponskog izvora biti 50%?

a)

1

b)

2

c)

3

d)

1 i 3

15.

Ako je $E_1=2E_2$ , prebacivanjem sklopke iz položaja 1 u položaj 2, vremenska konstanta kruga će:

a)

se povećati 2 puta

b)

se smanjiti 2 puta

c)

ostati ista

d)

se povećati $\sqrt[]{2}$ puta

16.

Kolika je efektivna vrijednost prikazanog napona?

a)

2 V

b)

0 V

c)

$\frac{2}{\sqrt[]{2}}$ V

d)

$\frac{2}{\sqrt[]{3}}$ V

17.

Na izmjenični napon $\overline{U}=40\angle30\degree\ V$ , priključeno je trošilo impedancije $\overline{Z}=20\angle10\degree\ \Omega$ . Koja od navedenih tvrdnji je točna?

a)

Struja kroz trošilo i napon su u fazi.

b)

Napon prethodi struji.

c)

Struja prethodi naponu.

d)

Maksimalna vrijednost struje je 2 A.

18.

Koji od izraza odgovara raspisu struje za prikazanu aktivnu granu?

a)

$\overline{I}_1=\frac{\phi_1-\phi_2-\overline{U}_1}{\overline{Z}_1}$

b)

$\overline{I}_1=\frac{\phi_1-\phi_2+\overline{U}_1}{\overline{Z}_1}$

c)

$\overline{I}_1=\frac{\phi_2-\phi_1-\overline{U}_1}{\overline{Z}_1}$

d)

$\overline{I}_1=\frac{\phi_2-\phi_1+\overline{U}_1}{\overline{Z}_1}$

19.

Odredite promjenjivu impedanciju Zt tako da se na njoj razvija maksimalna radna snaga?

a)

10+j20 Ω

b)

10-j20 Ω

c)

10 Ω

d)

30 Ω

20.

Ako je prijenosni omjer idealnog transformatora n = 5, odredite otpor $R_2$ tako da se na njemu razvija maksimalna snaga ako je $R_1=50\ \Omega$ .

a)

2 Ω

b)

50 Ω

c)

1250 Ω

d)

10 Ω

Pub kviz ELO odjel

Total questions: 20

Worksheet time: 26mins
