WorksheetsCircuitos eléctricos y ley de Ohm
Total questions: 24
Worksheet time: 15mins
De acuerdo al triángulo, para obtener la resistencia se debe:
Multiplicar el voltaje por la intensidad de corriente.
Dividir el voltaje por la intensidad de corriente.
Multiplicar la resistencia por la intensidad de corriente.
De acuerdo al triángulo, para obtener el voltaje se debe:
Multiplicar resistencia por intensidad de corriente.
Dividir resistencia por intensidad de corriente.
Multiplicar voltaje por intensidad de corriente.
La resistencia que se calcula para un circuito con un voltaje de 100V y una intensidad de corriente de 50A, es de:
5000Ω
2Ω
0,5Ω
100Ω
¿Cúal será la intensidad de corriente en un circuito formado por un resistencia de 3 Ohmios y una una pila de 12 V?
3 Ohmios
4 Ohmios
3,5 Ohmios
Ninguna de las anteriores.
Este circuito de dos ampolletas es un circuito....
En serie porque tiene una serie de ampolletas
En paralelo
En paralelo y en serie a la vez
En serie
¿Qué magnitud eléctrica mide la oposición de un material al paso de la corriente eléctrica?
El voltaje
La resistencia
La potencia
La intensidad de corriente
¿Cuál de estos objetos es una fuente de voltaje?
La unidad de medida de la Intensidad de Corriente es
Voltios
Amperios
Ohmnios
Omegas
Los Ohms, cuyo símbolo corresponde a Ω, es la unidad de medida de:
Voltaje
Corriente
Intensidad
Resistencia
El símbolo del componente de la imagen es...
El símbolo del componente de la imagen es...
Este símbolo corresponde a
una resistencia
un motor
un luz led
un material conductor
Este símbolo corresponde a
una bombilla
una pila
una resistencia
un motor
Calcula la intensidad de corriente que circula por este circuito
1,5 A
6 A
150 A
0.6 A
La imagen corresponde a:
Circuito mixto
Circuito en paralelo
Circuito en serie
Ninguna de las anteriores
La figura representa a un circuito en ...
Serie
Mixto
Paralelo
Ninguna de las anteriores
Según la figura, la resistencia total del circuito es...
4 ohm
14 ohm
5 ohm
18 ohm
¿De cuál de los siguientes factores depende la resistencia eléctrica? (puedes seleccionar más de una opción)
Largo del cable
Área de la sección transversal (ancho)
Fuerza de la fuente de voltaje
Resistividad
Con respecto a la carga eléctrica es correcto afirmar:
I. El protón tiene carga positiva
II. El electrón tiene carga positiva
III. El neutrón no tiene carga
Solo I y II
Solo II y III
Solo I y III
Solo I
Un cuerpo está cargado positivamente cuando tiene un:
I. déficit de electrones
II. Exceso de protones
II. Exceso de electrones
Solo I
Solo II
Solo I y II
Solo II y III
“Cantidad de carga por unidad de tiempo, que atraviesa la sección transversal de un conductor”. La descripción corresponde a:
Resistencia electrica
Intensidad de corriente
Voltaje
Fuente de poder
¿Qué sucede con la intensidad de corriente en un circuito si disminuye el voltaje de las baterías?
Aumenta la intensidad de corriente.
Si aumenta el voltaje, aumenta la intensidad de corriente.
Si disminuye el voltaje, disminuye la intensidad de corriente.
Si disminuye el voltaje, aumenta la intensidad de corriente.
En este tipo de corriente las cargas eléctricas circulan en un mismo sentido
corriente alterna
corriente simple
corriente continua

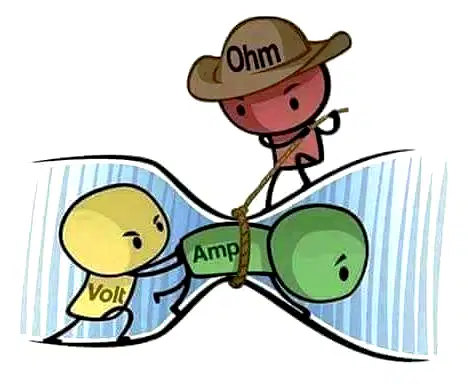

Observando la imagen, podemos determinar que el personaje que representa la diferencia de potencial es
el rojo
el verde
el amarillo
