WorksheetsElektrická energie, jištění a ochrana v el.provozech
Total questions: 17
Worksheet time: 1hrs 25mins
Označte obnovitelné zdroje energie
slunce
ropa
zemní plyn
vítr
voda
Kdo je provozovatelem přenosové soustavy v České republice?
PREdistribuce, a.s.
E.ON Distribuce, a. s.
ČEZ Distribuce, a.s.
ČEPS, a.s.
Který typ proudu je efektivnější na dlouhé vzdálenosti?
Záleží na konkrétní situaci
Střídavý
Stejnosměrný
Oba mají stejnou efektivitu
Jaké napětí se v současné době využívá v distribuční soustavě v ČR?
3x220V/110V
3x500V/250V
3x300V/150V
3x400V/230V
Vyberte všechna pravdivá tvrzení o přenosové a distribuční soustavě
Přenosová soustava je v ČR sestavena ze sítí 400 a 220 kV
Přenosová soustava slouží k distribuci výkonu k odběratelům (např. k Vám domů)
Distribuční soustava přenáší výkon na kratší vzdálenosti
Přenosová soustava se využívá pouze v rámci jednoho státu
Distribuční soustava je tvořena sítěmi 110 kV a nižšími
Co je sdružené napětí v trojfázové soustavě?
Napětí mezi fázovým a ochranným vodičem
Napětí mezi středním a nulovým vodičem
Napětí mezi dvěma fázovými vodiči
Napětí mezi fázovým a nulovým vodičem
Jak je to s velikostmi fázového a sdruženého napětí v trojfázové soustavě?
Fázové napětí je 220 V a sdružené napětí je 380 V
Fázové napětí je 230 V a sdružené napětí je 400 V
Fázové napětí je 400 V a sdružené napětí je 230 V
Fázové napětí je 380 V a sdružené napětí je 220 V
Co je zkrat a jaké má účinky?
Spojení dvou nebo více fází nebo fáze s uzlem; způsobuje pouze tepelné poškození
Spojení dvou nebo více fází nebo fáze s uzlem; způsobuje tepelné, světelné a mechanické poškození
Spojení pouze dvou fází; způsobuje pouze mechanické poškození
Spojení pouze jedné fáze se zemí; způsobuje tepelné a světelné poškození
Jak se liší hodnota AWG v závislosti na průměru vodiče?
Čím vyšší hodnota AWG, tím tlustší vodič
Čím nižší hodnota AWG, tím tenčí vodič
Čím vyšší hodnota AWG, tím tenčí vodič
Čím nižší hodnota AWG, tím tlustší vodič
Co je to vypínací charakteristika jistícího prvku?
Diagram závislosti času vypnutí na proudu
Diagram závislosti napětí na proudu
Diagram závislosti odporu na teplotě
Diagram závislosti teploty na proudu
Jak funguje proudový chránič (RCD)?
Měří napětí mezi fázovým a nulovým vodičem
Měří teplotu vodičů
Měří mechanické napětí vodičů
Měří rozdíl mezi proudem ve fázovém a nulovém vodiči
Jaký je hlavní rozdíl mezi tepelnou a magnetickou ochranou v jističích?
Tepelná ochrana reaguje na zkrat, magnetická na přetížení
Magnetická ochrana reaguje na zkrat, tepelná na přetížení
Tepelná ochrana reaguje na podpětí, magnetická na přepětí
Magnetická ochrana reaguje na podpětí, tepelná na přepětí
Jaký je rozdíl mezi jističi a pojistkami?
Pojistky lze znovu zapnout, jističe ne
Pojistky chrání pouze proti přetížení, jističe pouze proti zkratu
Jističe chrání pouze proti přetížení, pojistky pouze proti zkratu
Jističe lze znovu zapnout, pojistky ne
Chcete provozovat elektrické zařízení, které bude 50% svého provozního času ponořené do vody. Uveďte, který stupeň krytí pro něj bude nejvhodnější
IP00
IP84
IP48
IP11
IP26
Uveďte pravdivé tvrzení o proudovém chrániči
Zajišťuje pouze základní ochranu
Zajišťuje základní a doplňkovou ochranu
Zajišťuje pouze doplňkovou ochranu
Zajišťuje základní, doplňkovou i zvýšenou ochranu

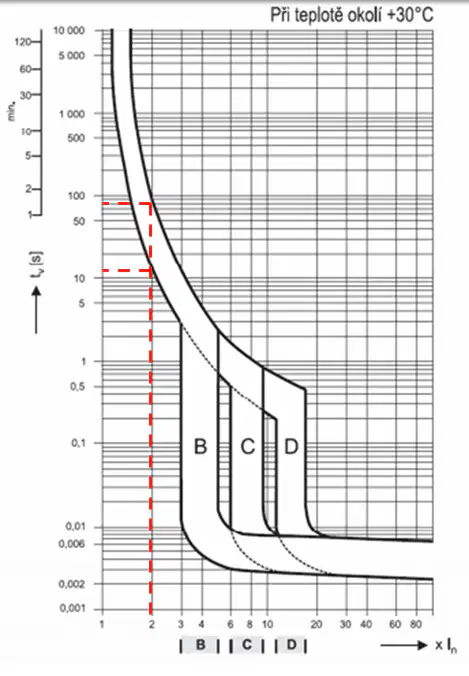

K jakému jisticímu prvku patří tento obrázek?
Nadproudové relé
Proudový chránič
Jistič
Přepěťová ochrana
O jaký jisticí prvek se jedná?
Přepěťová ochrana
Naproudové relé
Jistič
Proudový chránič
