Worksheets

otomotif

Total questions: 40

Worksheet time: 2hrs 0mins

Name
Class
Date
1.

Kompresi yang sangat rendah pada mesin disebabkan oleh

a)

Pegas katup terlalu keras

b)

Permukaan piston sudah sangat kotor

c)

Celah penyetelan katup terlalu rapat

d)

Terjadi kerusakan pada bagian bibir katup

e)

Performa busi sudah menurun

2.

Apa yang terjadi jika gasket kepala silinder bocor atau rusak

a)

Piston akan macet atau cekat

b)

Kompresi yang dihasilkan sangat rendah

c)

Pembukaan katup tidak sinkron

d)

Ruang bakar akan cepat berkerak

e)

Bahan bakar tidak terbakar sempurna

3.

Kompresi yang terlalu tinggi hingga mengakibatkan mesin overheat disebabkan oleh

a)

Pelumas tidak sesuai standar pabrik

b)

Keausan pada pin piston

c)

Piston terlalu ringan

d)

Penyetelan celah katup tidak tepat

e)

Banyaknya kerak karbon pada ruang bakar

4.

Jika terjadi Overheat pada mesin dimana penyebabnya yaitu sirkulasi sistem pendingin tidak berjalan, maka komponen utama yang mengalami kerusakan adalah

a)

Reservoir

b)

Waterpump

c)

Radiator

d)

Thermostate

e)

Radiator Cap

5.

Jika tutup radiator rusak maka akibatnya akan terjadi

a)

Air di radiator akan mengalir ke reservoir

b)

Pompa air tidak dapat mengalirkan air coolant

c)

Thermostate tidak dapat membuka

d)

Reservoir penuh air coolant

e)

Tekanan dan suhu air di radiator semakin tinggi

6.

Kelebihan dari sistem pendingin air (Water Cooling System) pada sepeda motor

a)

Konstruksi lebih sederhana

b)

Perawatan relatif tidak ada

c)

Harga relatif lebih murah

d)

Pendinginan lebih merata

e)

Memerlukan perawatan rutin

7.

Kelebihan dari sistem pendingin udara alami (Natural air cooling) adalah

a)

Memerlukan perawatan rutin

b)

Konstruksi lebih rumit

c)

Harga relatif mahal

d)

Konstruksi lebih sederhana

e)

Memerlukan kipas

8.

Pada temperature suhu berapakah thermostate pada sistem pendingin akan terbuka penuh

a)

70° C

b)

75° C

c)

80° C

d)

85° C

e)

90° C

9.

Gambar berikut adalah kegiatan

a)

Mengukur bibir katup

b)

Mengukur diameter pin pelatuk

c)

Mengukur kebengkokan katup

d)

Mengukur panjang pin piston

e)

Mengukur diameter piston

10.

Setiap berapa kilometer cairan radiator harus segera diganti dengan yang baru

a)

5.000 km

b)

6.000 km

c)

7.000 km

d)

8.000 km

e)

9.000 km

11.

Pengelolaan bengkel harus melibatkan beberapa unsur utama antara lain

a)

Managemen,Karyawan,alat dan bahan,pelanggan,tata tertib

b)

Managemen, buruh kasar, alat, bangunan

c)

Managemen, Orang luar, pelanggan, lingkungan

d)

Managemen, pesaing, alat dan bahan

e)

Managemen, perlengkapan, lingkungan

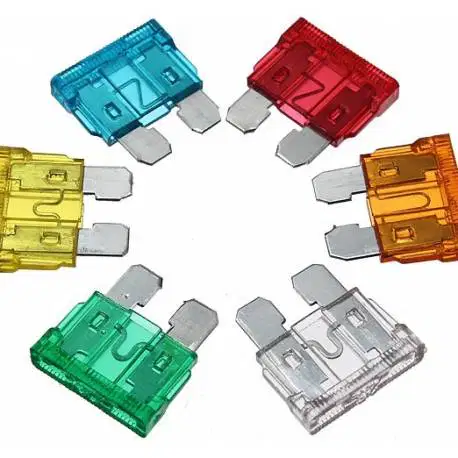

12.

Komponen rangkaian kelistrikan yang berfungsi sebagai pengaman / safety adalah

a)

Kiprok

b)

Dioda

c)

Fuse

d)

Spull

e)

Magnet

13.

Komponen rangkaian kelistrikan yang berfungsi sebagai penyearah arus adalah

a)

Dioda

b)

Kiprok

c)

Fuse

d)

Spull

e)

Magnet

14.

Komponen sirkut/rangkaian lampu tanda belok yg menyebabkan nyala kedap kedip adalah

a)

Kiprok

b)

ECU

c)

Relay

d)

Flasher

e)

CDI

15.

Rangkaian sistem starter berfungsi untuk / sebagai

a)

Menghidupkan saat suhu mesin dingin

b)

mengatur cepat lambatnya pengapian

c)

mengatur akselerasi motor

d)

Penggerak mula motor

e)

memudahkan mesin hidup

16.

Komponen shock breaker yang bertujuan untuk menahan beban kendaraan dan memberikan efek elastis pada kendaraan adalah

a)

Per Shock

b)

Tabung dalam

c)

Tabung luar

d)

Oli shock

e)

Seal karet

17.

Fungsi roda adalah untuk

a)

Memastikan kenyamanan pengendara dan pembonceng

b)

Menyentuh permukaan jalan supaya kendaraan tidak terjatuh

c)

Meseimbangkan antara bagian depan dan belakang kendaraan

d)

Menopang kendaraan supaya dapat tegak lurus

e)

Meneruskan putaran engine ke roda sehingga kendaraan bisa bergerak

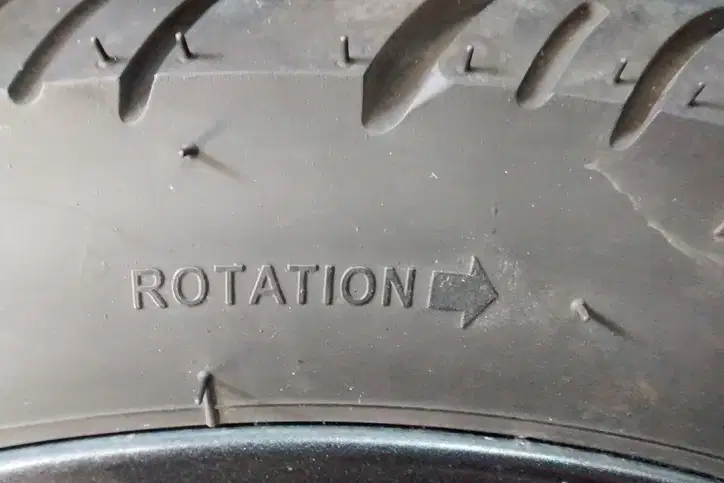

18.

Tanda panah (←) pada ban menunjukkan

a)

Arah pemasangan ban

b)

Arah putaran

c)

Batas keausan

d)

Batas keolengan

e)

Indikator kecepatan

19.

Jika velg roda mengalami keolengan atau kocak saat berputar maka kemungkinan besar kerusakan pada komponen

a)

Velg

b)

Bearing

c)

Ban dalam

d)

Mur pengikat

e)

Shockbreaker

20.

Saklar Dim/Dimmer switch termasuk komponen pada rangkaian sistem

a)

Starter

b)

Penerangan

c)

Pengisian

d)

indikator kecepatan

e)

Aksesoris

21.

Apakah efek yang terjadi jika selang PCV dilepas?

a)

Tidak dapet di starter

b)

Mesin tidak hidup

c)

Mesin hidup, putaran mesin tidak stabil

d)

Mesin hidup tidak bisa akselerasi

e)

Pompa bensin mati

22.

Jika pompa bensin tidak mau hidup, komponen apakah yang terjadi malfungsi?

a)

Relay Pompa Bahan Bakar

b)

Pipa Bahan bakar

c)

Injektor

d)

Intake Manivold

e)

IATS

23.

Penurunan tegangan pada saat start terjadi disebabkan tegangan lebih banyak masuk ke ...

a)

Coil primer

b)

Kumparan Sekunder

c)

Motor starter

d)

konektor

e)

Selenoid

24.

Komponen pada sistem pengapain yang berfungsi menaikkan tegangan baterai menjadi tegangan tinggi adalah …

a)

Kondensor

b)

Distributor

c)

Sensor

d)

Coil

e)

Busi

25.

Apakah fungsi dari hidro meter dalam proses tune up?

a)

Mengukur arus baterai

b)

Mengukur berat jenis baterai

c)

Mengukur voltase baterai

d)

Mengukur primari coil

e)

Membersihkan elektrolit baterai

26.

Apakah fungsi dari MAP sensor?

a)

Mendeteksi berapa derajat celsius suhu udara yang masuk di ruang filter udara sebelum ke mesin

b)

Mendeteksi posisi camshaft

c)

Mendeteksi posisi TOP silinder

d)

Mengetahui berapa persen katup gas (throttle valve) dibuka atau seberapa lebar katup gas terbuka saat pedal gas diinjak

e)

Mendeteksi kevacuuman pada intake manifol

27.

Apakah fungsi dari IATS ?

a)

Mendeteksi kevacuuman pada intake manifol atau camber

b)

Mengetahui berapa persen katup gas (throttle valve) dibuka atau seberapa lebar katup gas terbuka saat pedal gas diinjak

c)

Mendeteksi posisi TOP silinder

d)

Mendeteksi posisi camshaft

e)

Mendeteksi berapa derajat celsius suhu udara yang masuk di ruang filter udara sebelum ke mesin

28.

16. Jika kontak on dan kipas pendingin radiator hidup terus. Apakah komponen yang troble?

a)

Engine coolent temperatur sensor

b)

Fuse EFI

c)

CKP Sensor

d)

Rellay EFI

e)

Oxigen Sensor

29.

Jika engine bisa di start tetapi engine tidak mau hidup apakah kemungkinan troble yang tidak berhubungan dengan hal tersebut?

a)

Camsaft position sensor

b)

Fuse efi

c)

Fuse pompa bahan bakar

d)

Map sensor

e)

Relay efi

30.

Slah satu komponen engine yang berfungsi untuk mendeteksi pembakaran didalam ruang sislinder adalah ...

a)

Oxygen sensor

b)

MAP Sensor

c)

Knok Sensor

d)

TPS

e)

IATS

31.

Dari gambar di atas nama komponen sistem EFI yang ditunjukkan oleh no. 4, 7, dan 8 adalah...

a)

Injektor, Throttle, dan Idle Speed Control

b)

Regulator tekanan, Injector, dan Air flow meter

c)

Throttle, Throttle Position Sensor, dan ECU

d)

Ignition Coil, Penyetel CO, dan Fuel Pump Relay

e)

Water Temperature Sensor, Idle Speed Control, dan Crankshaft Position Sensor

32.

Komponen sistem EFI di bawah ini yang berfungsi untuk mendeteksi sudut putaran poros engkol dan putaran mesin adalah...

a)

Throttle Position Sensor

b)

Crankshaft Position Sensor

c)

Idle speed control

d)

Water Temperature Sensor

e)

Camshaft Position Sensor

33.

Alat ini merupakan otaknya dari sistem EFI yaitu...

a)

Engine Control Temperature (ECT)

b)

Electronik Control Unit (ECU)

c)

Manifold Absolute Pressure Sensor (MAPs)

d)

Electronic Spark Advancer (ESA)

e)

Idle Speed Control (ISC)

34.

Pernyataan yang tepat tentang system pengapian Distributor-less adalah:

a)

Apabila salah satu Ignition Coil rusak system pengapian tidak bekerja pada semua silinder

b)

Pemajuan Timing Ignition berlawanan arah putaran rotor

c)

Apabila salah satu busi mati, busi pasangannya tidak akan bekerja

d)

Ignition Coil dapat diletakkan jauh dari mesin

e)

Pada setiap silinder terpasang dua busi

35.

Kondisi berikut yang tidak dapat dideteksi oleh sensor pada engine management system adalah

a)

Konektor TPS putus

b)

Temperatur udara yang melewati ISC valve

c)

Busi bocor

d)

Ketukan dari dalam ruang bakar

e)

Oksigen hasil pembakaran

36.

Warna busi coklat ke abu-abuan dan terdapat sedikit keausan pada elektrodanya menunjukkan kondisi busi dan pembakaran didalam silinder:

a)

Campuran terlalu kurus atau lean

b)

Terlalu dingin

c)

Campuran terlalu kaya atau rich

d)

Campuran dan pembakaran Normal

e)

Terlalu panas

37.

Dampak yang terjadi apabila rangkaian pada CKP sensor terputus adalah:

a)

Timing pengapian menjadi mundur

b)

Mesin tidak bias hidup

c)

Mesin susah starter

d)

Timing pengapian menjadi maju

e)

MIL berkedip konstan

38.

Komponen saluran system bahan bakar EFI adalah:

a)

Delivery pip

b)

Pressure regulator

c)

Pulsation dumpet

d)

PIM

39.

Berapa tekanan relief valve pompa bahan bakar EFI akan terbuka ?

a)

1 - 2 kg/cm2

b)

3,5 - 6,0 kg/cm2

c)

2 -2,5 kg/cm2

d)

2,5 - 3 kg/cm2

40.

Apa fungsi main relay pada kendaraan EFI ? kecuali :

a)

Penyalur sumber tegangan

b)

Penyalur listrik ke ECU

c)

Mencegah penurunan tegangan didalam sirkuit ECU

d)

Pemback-up circuit opening relay bila rusak
