Test formatif GTM

Total questions: 25

Worksheet time: 17mins

Name
Class
Date
1.

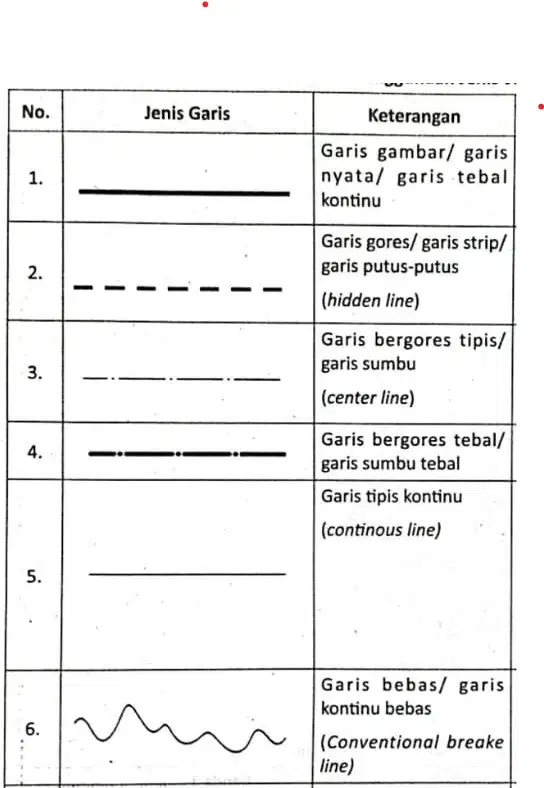

Contoh penggunaan garis pada gambar no. 3 adalah

a)

Garis gambar benda kerja dan garis tepi

b)

Garis terhalang/bayangan

c)

Garis sumbu/simetri

d)

Garis menunjukkan pekerjaan khusus

e)

Garis ukur/garis absir

2.

Manakah di antara berikut yang merupakan jenis-jenis garis pada gambar teknik?

a)

Garis putus-putus

b)

Garis tebal

c)

Garis lengkung

d)

Garis berwarna

e)

Garis hitam

3.

Apa fungsi dari garis sumbu/simetri dalam gambar teknik?

a)

Menunjukkan pekerjaan khusus

b)

Menunjukkan ukuran benda kerja

c)

Menunjukkan simetri atau pusat benda

d)

Menunjukkan bayangan benda

e)

Menunjukan potongan

4.

Bagaimana cara mengidentifikasi garis ukur/garis absir dalam gambar teknik?

a)

Garis yang berwarna merah

b)

Garis yang panjang dan tebal

c)

Garis yang digunakan untuk mengukur panjang atau sudut

d)

Garis yang hanya digunakan untuk dekorasi

e)

Garis yang melengkung bebas

5.

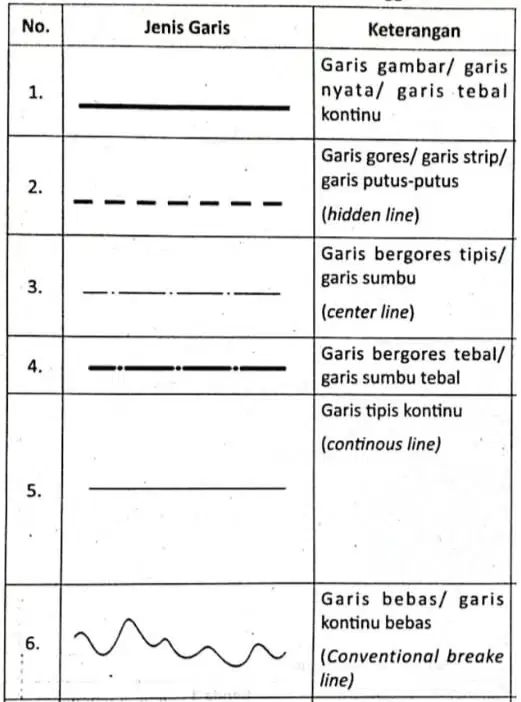

Penggunaan dalam gambar teknik seperti gambar no. 1 adalah ...

a)

Garis Gambar kerja/garis tepi

b)

Garis sumbu/garis simetris

c)

Garis Bayangan

d)

Garis absir

e)

Garis ukur

6.

Ketebalan garis yang digunakan untuk ukuran kertas A4 - A1 adalah...

a)

0,5 , 0,25 , 0,18

b)

0,35 , 0,25 , 0,18

c)

0,7 , 0,5 , 0,35

d)

0,5 , 0,35 , 0,25

e)

0,25 , 0,18 , 0,13

7.

Apakah fungsi dari garis sumbu tebal dalam gambar teknik?

a)

Menunjukkan garis potongan

b)

Menunjukkan ukuran benda kerja

c)

Menunjukkan simetri atau pusat benda

d)

Menunjukkan bayangan benda

e)

Menunjukkan potongan benda

8.

Bagaimana cara mengidentifikasi garis lengkung dalam gambar teknik?

a)

Garis yang berwarna merah

b)

Garis yang panjang dan tebal

c)

Garis yang digunakan untuk mengukur panjang atau sudut

d)

Garis yang hanya digunakan untuk dekorasi

e)

Garis yang melengkung bebas

9.

Ukran kertas A4 dan A0 adalah ....

a)

210 x 297 dan 1089 x 594

b)

210 x 297 dan 594 x 841

c)

594 x 297 dan 1089 x 841

d)

420 x 297 dan 1089 x 594

e)

210 x 297 dan 1089 x 841

10.

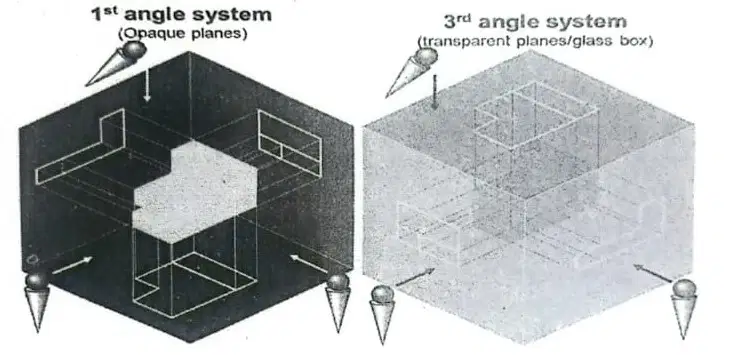

Seperti pada gambar, Proyeksi Amerika berada pada kuadran ...

a)

Kuadran kesatu

b)

Kuadran kedua

c)

Kuadran ketiga

d)

Kuadran keempat

e)

Kuadran kelima

11.

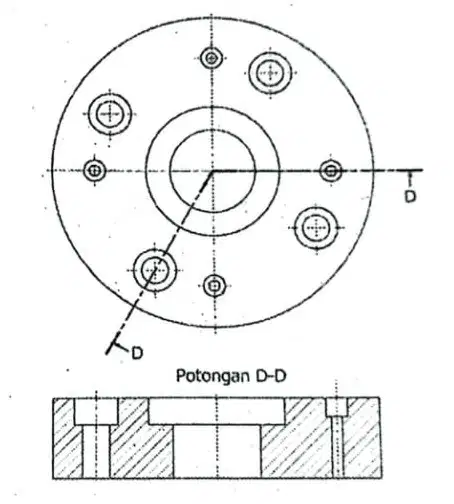

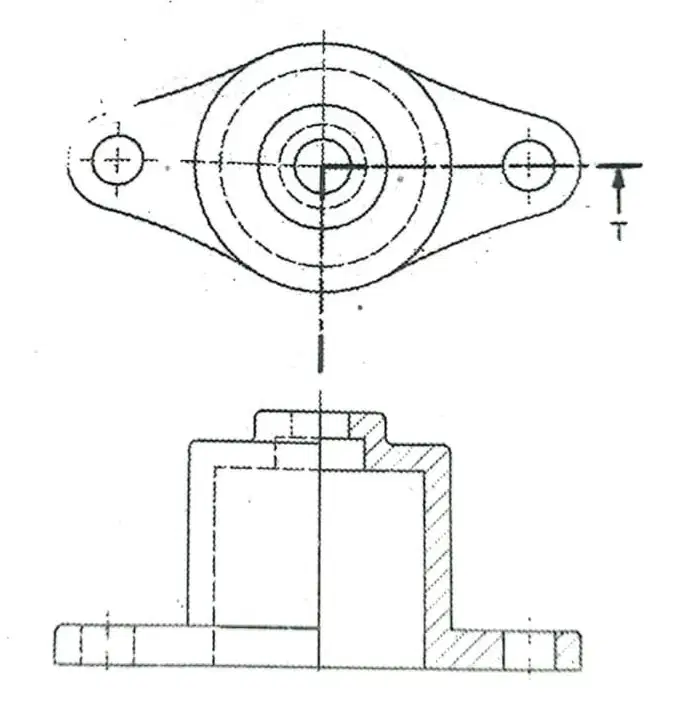

Potongan setempat adalah salah satu jenis potongan yang digunakan untuk memperlihatkan bagian dalam yang berukuran kecil maupun berukuran besar. Manakah di bawah ini merupakan contoh potongan setempat?

a)

b)

c)

d)

e)

12.

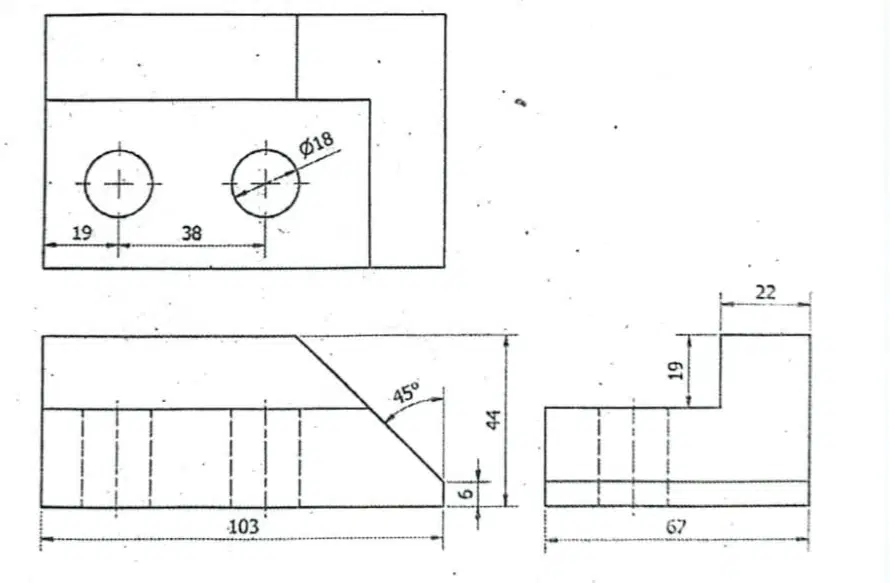

Gambar di samping merupakan proyeksi ......

a)

Proyeksi eropa

b)

Proyeksi Inggris

c)

Proyeksi Amerika

d)

Proyeksi Jepang

e)

Proyeksi Amerika latin

13.

Gambar proyeksi disamping terdiri dari .....

a)

Pandangan depan, Pandangan atas, pandangan samping kanan

b)

Pndangan atas, Pandangan bawah, pandangan samping kanan

c)

Pandangan depan, Pandangan atas, pandangan samping kiri

d)

Pandangan bawah, Pandangan atas, pandangan samping kanan

e)

Pandangan atas, Pandangan bawah, pandangan samping kanan

14.

Perbedaan ukuran antara kedua harga batas (two permissible limits) dimana ukuran atau jarak permukaan/batas geometri komponen harus terletak, disebut....

a)

Toleransi umum

b)

Ukuran

c)

Toleransi ukuran

d)

Toleransi khusus

e)

Suaian

15.

Toleransi ukuran dalam aturan gambar teknik mesin dibagi menjadi dua yaitu.....

a)

Toleransi dimensi dan Toleransi Umum

b)

Toleransi Khusus dan Toleransi satuan

c)

Toleransi satuan dan Toleransi Umum

d)

Toleransi Internasional dan Toleransi Umum

e)

Toleransi Khusus dan Toleransi Umum

16.
Label bagian-bagian yang ditunjukkan pada gambar.
a)Garis bantu L garis gambar
b)Garis Bantu
c)Angka Ukuran
d)Garis Ukur
e)Jarak garis bantu dengan bidang
f)ukuran
g)Angka
h)Huruf
1
2
3
4
5
6
1)
2)
3)
4)
5)
6)
17.

Manakah gambar yang benar

a)

(a)

b)

(b)

18.

Gambar manakah yang merupakan pencantuman ukuran yang salah?

a)

(a)

b)

(b)

19.

Jika diketahui ukuran nominal benda kerja 35 mm berpakah ukuran Toleransi International (IT) yang digunakan jika ukuran penyimpangannya 0,004 mm!

a)

IT1

b)

IT2

c)

IT01

d)

IT00

e)

IT3

20.

Jodohkan gambar tanda pengerjaan berikut ini

a)

1.

kedataran

b)

2.

kesejajaran

c)

3.

ketegaklurusan

d)

4.

Kesilindrisan

e)

5.

kelurusan

21.

Jodohkan lambang konfigurasi untuk permukaan yang dihasilkan sebagai berikut berikut ini

a)

1.

dihasilkan dengan produksi tertentu

b)

2.

dihasilkan dengan cara pengerjaan mesin

c)

3.

tanpa membuang bahan

22.

Fungsi dari toleransi pada ukuran poros dan lubang yaitu untuk ...

a)

Mengetahui batas ukuran minimal dan maksimal pada poros dan lubang

b)

Memudahkan masuknya poros pada lubang

c)

Mengurangi terjadinya gesekan antara poros dengan lubang

d)

Mengatasi pemuaian ukuran pada poros atau lubang

e)

Menahan poros agar tidak lepas dqari lubang

23.

Toleransi ukuran dengan tingkat halus/teliti yang digunakan untuk ukuran nominal 25,4 mm adalah ...

a)

±0,01

b)

±0,05

c)

±0,10

d)

±0,15

e)

±0,20

24.

Jika diketahui ketelitian toleransi ISO lubang dengan diameter 30JS6, jika diketahui sesuai tabel nilai JS6 = ±8 maka berapakah harga penyimpangan BA dan BB nya?

a)

BA =30,080 mm dan BB =29,929 mm

b)

BA =30,008 mm dan BB =29,992 mm

c)

BA =30,008 mm dan BB =29,920 mm

d)

BA =30,08 mm dan BB =29,92 mm

e)

BA =30,008 mm dan BB =29,929 mm

25.

Bagian yang ditunjukkan nomor 2 adalah ....

a)

Bekas pengerjaan

b)

Proses pengerjaan mesin

c)

Ukuran yang dilebihkan

d)

Harga minimum kekasaran

e)

Harga maksimum kekasaran
