Worksheets

Test Harian

Total questions: 50

Worksheet time: 38mins

Name
Class
Date
1.

  1. 1. Salah satu penggunaan bahan bakar yang benar adalah ....

a)

Mesin diesel menggunakan bahan bakar bensin

b)

Mesin bensin menggunakan bahan bakar solar

c)

Mesin diesel menggunakan bahan bakar solar

d)

Mesin berbahan bakar gas menggunakan bahan bakar premium

2.

  1. 2. Gambar berikut merupakan sistem kerja dari sistem mesin 4 tak. menunjukan langkah apakah gambar ini.....

a)

Hisap

b)

Buang

c)

Kompresi

d)

Usaha

3.

  1. 3. Dibawah ini merupakan bagian-bagian dari komponen mesin bensin 4 langkah, silahkan ceklis mana saja yang termasuk bagian dari motor bensin 4 langkah. Kecuali.....

a)

Cylinder block

b)

Cylinder Head

c)

Piston

d)

Crankshaft

e)

aluran hisap dan saluran buang

4.

  1. 4. Gambar berikut merupakan sistem kerja dari sistem mesin 4 tak. menunjukan langkah apakah gambar ini.....

a)

Kompresi

b)

Hisap

c)

Buang

d)

Usaha

5.

  1. 5. Gambar berikut merupakan sistem kerja dari sistem mesin 4 tak. menunjukan langkah apakah gambar ini.....

a)

Buang

b)

Kompresi

c)

Usaha

d)

Hisap

6.

  1. 6. Apa sajakah yang merupakan perbedaan dari motor 4 langkah dan 2 langkah ?....


a)

mesin 2 tak hanya memiliki 2 langkah kerja didalam satu siklus kerjanya sedangkan mesin 4 tak mempunyai empat langkah kerja dalam satu siklus

b)

Motor 4 tak hanya menggunakan pelumas mesin saja sedangkan motor 2 langkah memerlukan pelumas mesin dan pelumas samping

c)

Motor 2 tak lebih irit dibandingkan dengan motor 4 tak


d)

Motor 4 tak teanaganya lebih cepat dibandingkan dengan motor 2 tak karena motor 4 tak memiliki 4 langkah

7.

  1. 7. Tipe katup yang benar pada sepeda motor adalah sebagai berikut, kecuali

a)

DOHC

b)

SOHC

c)

LOHC

d)

SV

8.

  1. 8. Istilah VVa merupakan teknologi pengembangan model katup, kepanjangan VVa adalah...

a)

Variabel Valve accelaration

b)

Variabel Valve actuation

c)

Variabel Valve Asosiation

d)

Variabel Valve activation

9.

  1. 9. Yang dimaksud dengan mesin “Internal Combustion Engine” adalah

a)

Mesin yang mekanisme pembangkit panasnya dihasilkan di dalam mesin itu.

b)

Mesin yang selalu menghasilkan tenaga panas dan gerak.

c)

Mesin dalam menghasilkan tenaga ada di luar mesin itu.

d)

Mesin yang menghasilkan tenaga panas dari mesin pembangkit lain.

10.

  1. 10. Urutan siklus kerja motor 4 tak yang benar adalah...

a)

Kompresi – usaha – hisap – buang.

b)

Buang – hisap – usaha – kompresi.

c)

Usaha – buang – kompresi – hisap.

d)

Hisap – kompresi – usaha – buang.

11.

  1. 11. Yang bertungsi sebagai penutup lubang silinder pada blok silinder dan tempat dudukan busi yaitu ....

a)

Katup

b)

Blok silinder

c)

Piston

d)

Kepala silinder

12.

  1. 12. Benda yang naik turun di dalam sebuah silinder mesin adalah ....

a)

Kepala slinder

b)

Blok silinder

c)

Piston

d)

Chamsaft


13.

  1. 13. Katup pada motor empat langkah terpasang pada ....

a)

Poros cam

b)

Blok silinder

c)

Kepala silinder

d)

Transmisi roda gigi

14.

  1. 14. Tekanan kompresi di dalam ruang bakar sangat dipengaruhi oleh ...

a)


Piston yang bergerak dari bawah ke atas

b)

Pengapian pada busi

c)

Jumlah udara yang masuk ke silinder

d)

Kerenggangan celah katup buang

15.

  1. 15. Jika celah katup terlalu longgar maka yang terjadi adalah ....


a)

Motor sulit dihidupkan

b)

Selang katup tidak berjalan dengan semestinya

c)


Kompresi udara

d)

Timbul suara berisik dari arah kepala silinder

16.

  1. 16. Bila mesin terasa tak bertenaga penyebabnya adalah ...


a)

Kebocoran kompresi mesin

b)

Katupnya

c)

Udara masuk ke ruang oli

d)

Campuran bahan bakar yang pas

17.

  1. 17. Pengukuran yang ditunjukkan gambar berikut adalah ......

a)

Kedalaman

b)

Diameter dalam

c)

Diameter luar

d)

Ketinggian

18.

  1. 18. Berdasarkan gambar animasi berikut ketika langkah hisap, apa yang terjadi pada katup .....

a)

Katup in menutup

b)

katup in membuka

c)

kedua katup menutup

d)

katup ex membuka

19.

  1. 19. Yang bertungsi sebagai penutup lubang silinder pada blok silinder dan tempat dudukan busi yaitu ....

a)

b)

c)

d)

20.

  1. 20. Pada satu siklus kerja motor 4 langkah berdasrkan gambar berikut, berapa kali poros engkol berputar....

a)

2 kali

b)

4 kali

c)

1 kali

d)


3 kali

21.

  1. 21. bila pegas katup terlalu lemah maka akan terjadi apa

a)

maka keausan pada penggerak katup akan besar dan tuas-tuas katup bisa patah.

b)

katup akan bergetar, pada putaran tinggi katup tidak akan menutup rapat, melainkan akan melompat-lompat, sehingga daya motor berkurang.

c)

pegas akan awet dan bertahan lama

d)

pegas akan menjaga keausan dari katup

22.

  1. 22. fungsi utama celah katup bisa di setel


a)

agar tidak terdengar bunyi mengelitik

b)

agar daun katup tidak mudah aus

c)

Agar supaya katup-katup dapat menutup dengan sempurna pada semua keadaan temperatur.

d)


jawaban A.B.C salah semua

23.

Sebutkan nama komponen tersebut

a)

rocker arm

b)

gear timming

c)

liffter

d)


noken as

24.

  1. 24. sebutkan nama komponen sesuai gambar ini

a)

cam shaft (noken as)

b)


gear timming (gier sproket)

c)

cranshaft (poros engkol)

d)

rocker arm (temlar)

25.

  1. 25. sebutkan nama komponen sesuai gambar ini

a)

gear timming (gier sproket)

b)

rocker arm (temlar)

c)

cam shaft (noken as)

d)

cranshaft (poros engkol)

26.

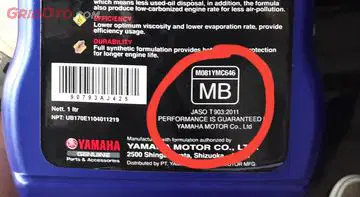

26 Dari gambar disamping menunjukan kode pelumas jenis?

a)

Viskositas

b)

Kekentalan

c)

Sepeda Motor Sport

d)

Sepeda Motor Matic

e)

Sepeda Motor Bebek

27.

27 Pada gambar disamping ditulis API Service SL. Kode tersebut menunjukan seperti apa pada pelumas?

a)

Kuantitas

b)

Kualitas

c)

Volume Pelumas

d)

Kekentalan Pelumas

e)

Merk Pelumas

28.

28 Oli yang memiliki dua tingkat kekentalan yang berbeda, dalam kondisi dingin maupun panas adalah ....

a)

Single grade

b)

Multi Grade

c)

Triple Grade

d)

Campuran

e)

Top Grade

29.

29 Kode 10 w 30 pada gambar disamping menunjukan kode pelumas yang artinya?

a)

Pelumas tetap kental dan zat kimia nya tidak terpengaruh terhadap perubahan suhu tertentu

b)

Pelumasan bekerja dengan normal

c)

Kode pada pelumas

d)

Kode Pelumas untuk penggunaan pada jenis sepeda motor

e)

Tidak mempunyai arti

30.

30 Kode MA pada gambar disamping menunjukan pelumasan diperuntukan untuk apa?

a)

Sepeda Motor

b)

Mobil

c)

Sepeda Motor Kopling Basah

d)

Sepeda Motor Kopling Kering

e)

Sepeda Motor 2 tak

31.

31 Kode Pelumas yang menunjukan penggunaannya untuk mesin berbahan bakar bensin dan diesel adalah...

a)

Z & M

b)

A & T

c)

E & R

d)

D & Q

e)

S & C

32.

32 Dalam pemeriksaan kualitas oli mesin, diperoleh warna oli mesin putih susu. hal tersebut diakibatkan oleh......

a)

oli tercampur bensin

b)

oli tercampur air

c)

oli tercampur solar

d)

oli tercampur kerak baja


e)

oli tercampur udara

33.

33 Gambar pompa oli di bawah ini adalah pompa oli jenis….

a)

Trochoid

b)

Roda gigi

c)

Pressure

d)

Jet cooled

e)

Hydrolik

34.

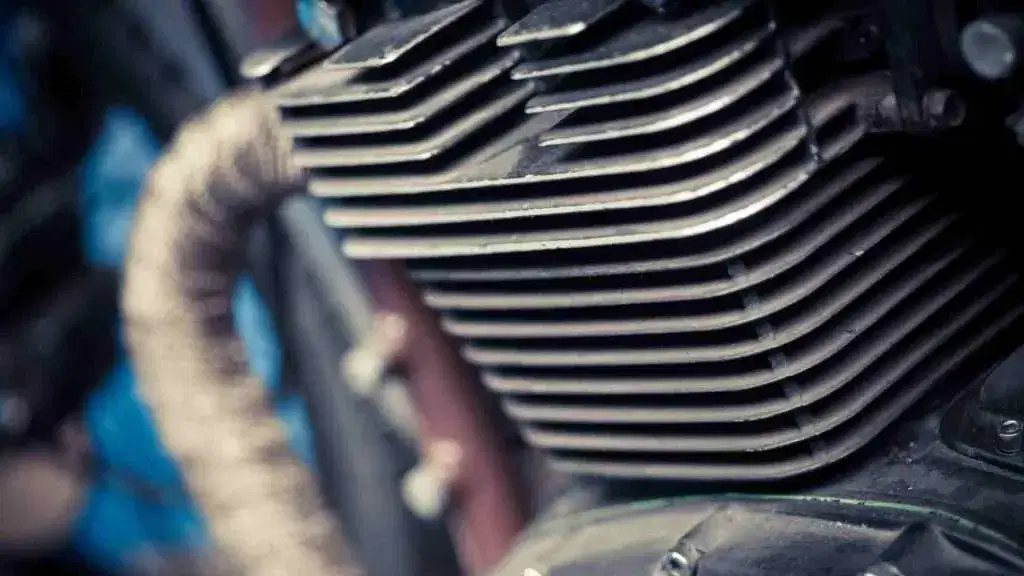

34 Gambar disamping menunjukan jenis pendinginan tipe?

a)

Sirip - Sirip Udara

b)

Kipas Udara Tekan

c)

Radiator

d)

Udara Alami

e)

Biasa

35.

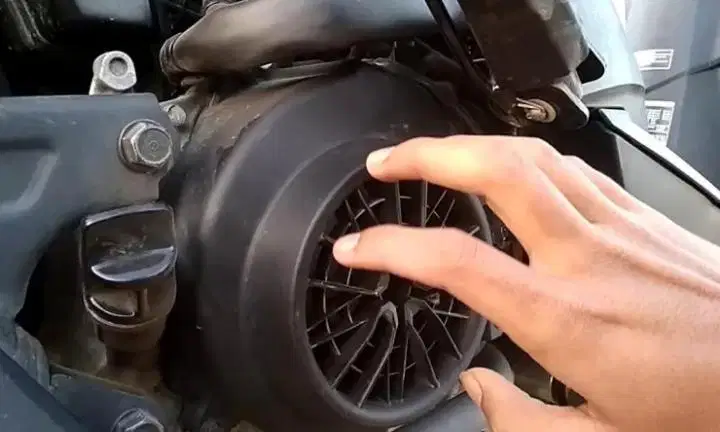

35 Gambar disamping menunjukan sistem pendingin tipe?

a)

Udara Alami

b)

Cairan Radiator

c)

Radiator

d)

Kipas Udara Tekan

e)

Pendingin Matic

36.

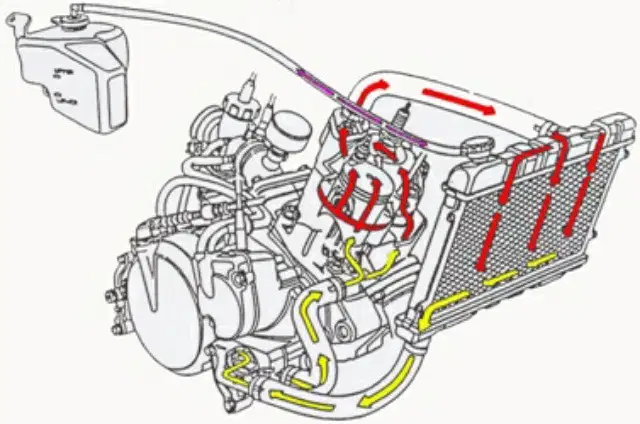

36 Gambar disamping menunjukan sistem pendingin dengan tipe?

a)

Cairan Radiator

b)

Udara Tekan

c)

Kisi - Kisi Block

d)

Aliran Udara

e)

Kisi - Kisi Head cyilinder

37.

37 Apa kekurangan dari sistem pendinginan air?

a)

Pendinginan lebih merata

b)

Harga yang lebih murah

c)

Getaran mesin yang lebih kuat

d)

Tidak memerlukan perawatan tambahan

e)

Konstruksi yang lebih rumit

38.

38 Kelebihan dari sistem pendinginan air adalah kemampuannya untuk mengendalikan suhu mesin dengan baik. Ini dikarenakan:

a)

Air menghilangkan panas dengan lebih efisien

b)

Radiator yang lebih besar

c)

Selang radiator yang lebih panjang

d)

Radiator yang lebih kecil

e)

Kipas yang lebih kuat

39.

39 Pada motor bensin atau motor diesel yang menggunakan sistem pendingin air seringkali terjadi kasus overheating akibat air pendingin di dalam sistem cepat berkurang. Untuk menentukan kemungkinan gangguan yang terjadi maka dapat dilakukan pemeriksaan sebagai berikut ....

a)

Memasang RCT pada tutup radiator kemudian dipompa sampai 1,2 kg/cm2

b)

Memompa RCT sampai 1,2 kg/cm2, kemudian mengamati pergerakan jarum pengukur

c)

Memasang RCT pada tutup radiator kemudian dipompa secukupnya, tergantung kondisi komponen sistem pendingin

d)

Menambah air secukupnya jika kurang, kemudian memasang radiator cap tester (RCT) pada lubang pengisian air radiator. Selanjutnya RCT dipompa sampai 1,2 kg/cm2, kemudian mengamati posisi jarum pengukur.

e)

Menambah air pendingin secukupnya, kemudian memeriksa dimana terjadinya kebocoran

40.

40 Campuran udara dan bahan bakar yang ideal disebut:

a)

Lean

b)

Basah

c)

Stoikiometris

d)

Efisien

e)

Rich

41.

41 Pada sistem karburator, komponen yang mengatur jumlah bahan bakar yang masuk ke ruang pembakaran pada putaran tinggi disebut:

a)

Jarum pelampung

b)

Venturi

c)

Pilot jet

d)


Main jet

e)

Throttle valve

42.

42 Apa fungsi dari pilot jet pada karburator?

a)

Mengontrol bahan bakar pada putaran rendah

b)

Mengendalikan jumlah bahan bakar pada putaran tinggi

c)

Mengatur aliran udara

d)

Mengubah arah aliran bahan bakar

e)

Mengendalikan jumlah bahan bakar pada putaran tinggi

43.

43 Komponen yang bertugas untuk menjaga level bahan bakar di dalam karburator adalah:

a)

Venturi

b)

Choke

c)

Pelampung

d)

Main jet

e)

Throttle valve

44.

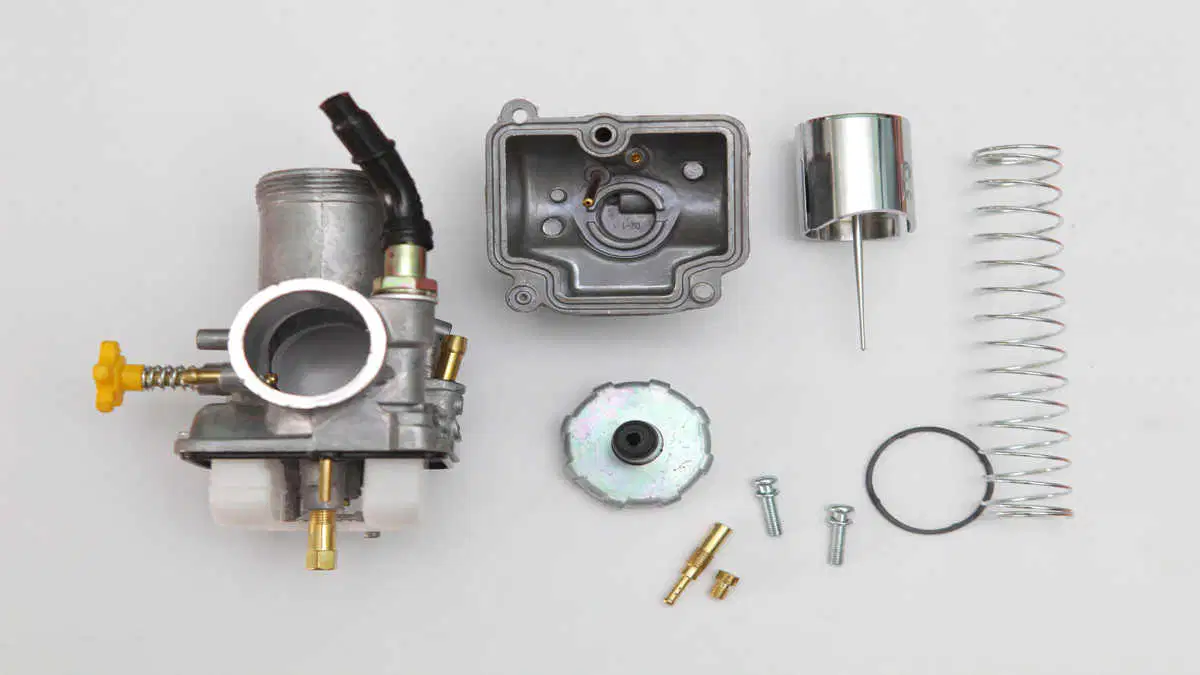

44 Gambar disamping menunjukan jenis karburator?

a)

Karburator PE

b)

Karburtor PJ

c)

Karburator VM

d)

Karburator SU

e)

Karburator

45.

45 Gambar disamping merupakan jenis kerburator?

a)

Karburator SU

b)

Karburator PW

c)

Karburator PE

d)

Karburator VM

e)

Karburator PJ

46.

46 Mengubah bahan bakar cair menjadi gas (kabut) berdasarkan perbedaan tekanan, kemudian disuplai ke ruang bakar adalah

a)

Main jet

b)

injector

c)

Fuel injection

d)

Karburator

e)

Inject

47.

47 Perbandingan ideal antara bahan bakar dengan udara ketika mesin pada kondisi putaran idle atau langsam

a)

15 : 1


b)

14 : 1


c)

10 : 1

d)

12 : 1

e)

13 : 1

48.

48 Asep melakukan bore up pada sepeda motornya dengan diameter Block Cyilinder ( D = 60 mm ), Panjang Langkah ( L = 62 mm ) dengan satu cyilinder N = 1. Hitunglah Jumlah Kapasitas Block Mesin Sepeda Motor Tersebut

a)

175 cc

b)

176 cc

c)

180 cc

d)

185 cc

e)

160 cc

49.

49 Hitunglah perbandingan rasio kompresi dengan hasil kapasitas mesin ( cc ) pada nomor 48. dengan volume sisa 16 mm. Dengan rumus V1 + V2 : V2. Dimana V1 = CC dan V2 = volume sisa

a)

13 : 1

b)

11 : 1

c)

10 : 1

d)

11,5 : 1

e)

12 : 1

50.

50 Dengan Hasil Perhitungan CC dan Perbandingan Rasio, maka bahan bakar yang cocok untuk spek tersebut adalah

a)

Pertamax Ron 92

b)

Pertalite Ron 90

c)

Pertamax Turbo Ron 98

d)

Shell Super Ron 92

e)

Shell V - Power Ron 95
