WorksheetsRemedial SAS Genap Kelas XI.2 Rombel B TOI TA 2023/2024
Total questions: 18
Worksheet time: 18mins
Vision sensor dapat digunakan sebagai komponen utama pada sistem pendeteksian kecacatan produk, tipe pendeteksian yang belum terdapat pada vision sensor adalah...
tekstur permukaan objek
penghitung objek warna
kesejajaran
kontras warna
identifikasi warna
Pulsa pada gambar di atas menunjukkan rotary encoder membaca motor berputar ke arah....
clock wise
radial
transversal
counter clock wise
translasi
Jenis rotary encoder pada gambar berikut merupakan tipe....
incremental encoder
absolut encoder
radial encoder
axial encoder
magnetic encoder

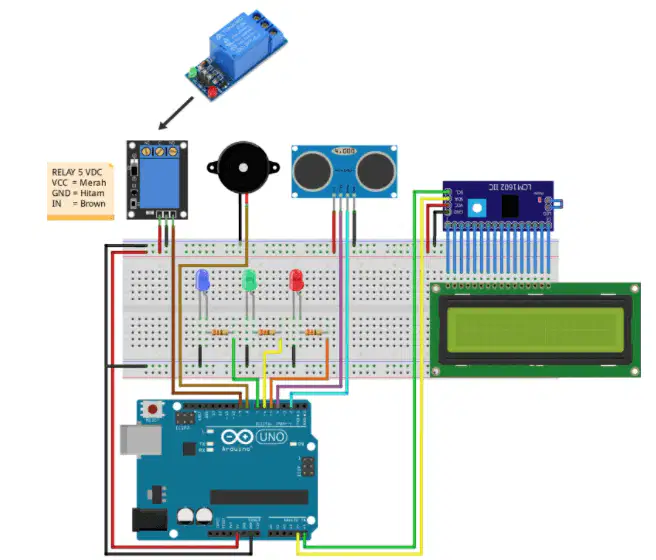

Apa saja peralatan output yang terdapat di sistem sensor ultrasonic sebagai level sensor pada gambar berikut ?
led, buzzer, relay
led, buzzer, arduino
led, resistor, buzzer, relay
led, arduino, buzzer, relay
led, resistor, buzzer, LCD
Berikut ini yang tidak termasuk fungsi pixy2 camera adalah...
untuk memindahkan objek
untuk mendeteksi objek berdasarkan warna
untuk mendeteksi ketidaksejajaran objek
untuk menghitung jumlah objek
untuk menentukan jenis objek
Berikut ini yang tidak termasuk pekerjaan yang dapat dilakukan oleh rotary encoder adalah....
mendeteksi getaran pada motor
menghitung jarak
mengetahui kecepatan motor
Mengetahui arah putaran motor
mengetahui posisi

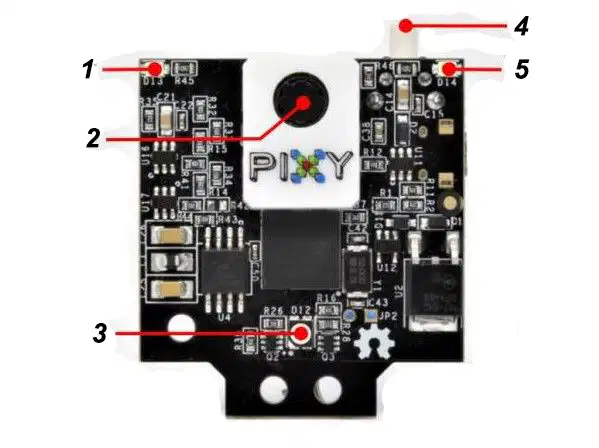

Fungsi bagian yang ditunjuk oleh nomor 3 yaitu...
sebagai indikator kerja sensor
sebagai penerangan saat kondisi gelap
sebagai pengatur kecerahan
sebagai pendeteksi objek
sebagai penanda objek
Kegiatan men setup sensor dapat dilakukan oleh pihak internal dan pihak eksternal, apakah perbedaan keduanya ?
Pihak internal adalah petugas laboratorium setempat yang memiliki kompetensi, Pihak eksternal adalah petugas laboratorium lain yang memiliki kompetensi
Pihak internal adalah petugas laboratorium lain yang memiliki kompetensi, Pihak eksternal adalah petugas laboratorium setempat yang memiliki kompetensi
Pihak internal adalah petugas laboratorium lain yang tidak memiliki kompetensi, Pihak eksternal adalah petugas laboratorium setempat yang memiliki kompetensi
Pihak internal adalah petugas laboratorium setempat yang memiliki kompetensi, Pihak eksternal adalah petugas laboratorium lain yang tidak memiliki kompetensi
Pihak internal adalah petugas laboratorium setempat yang memiliki kompetensi, pihak eksternal adalah petugas laboratorium lain yang tidak memiliki sertifikat kompetensi
Level sensor yang bekerja sesuai ilustrasi dibawah yaitu...
Radar Level Sensor
vibrating level sensor
induktif level sensor
optical level sensor
capasitive level sensor
Level sensor yang cocok digunakan pada lingkungan industri yang beresiko tinggi yaitu...
ultrasonic level sensor
conductivity level sensor
float switch level sensor
capasitive level sensor
optical level sensor
Pada datasheet sensor dituliskan Input Voltage : 12 – 24 V, jika tegangan yang di supply ke sensor sebesar 11 Volt, yang akan terjadi adalah....
sensor tidak beroperasi dengan maksimal
sensor beroperasi dengan baik
sensor mengalami over tegangan
sensor mengalami kerusakan
sensor stand by
Pada pernyataan di bawah ini, yang merupakan pernyataan yang benar mengenai sensor ultrasonik adalah....
sinyal yang dipancarkan akan merambat sebagai gelombang bunyi dengan kecepatan kurang lebih 340 m/s
sinyal yang dipancarkan akan merambat dengan kecepatan cahaya dengan kecepatan kurang lebih 299.792.458 m/detik.
memiliki transmitter dan receiver di body yang terpisah
tidak mampu membaca jarak objek
tidak cocok digunakan di sebagai sensor level cairan
Pada proses inspeksi terhadap kualitas produk yang cacat seperti pada ilustrasi gambar berikut ini, sensor yang paling tepat digunakan adalah....
vision sensor
photoelectric sensor
ultrasonic sensor
proximity sensor
level sensor

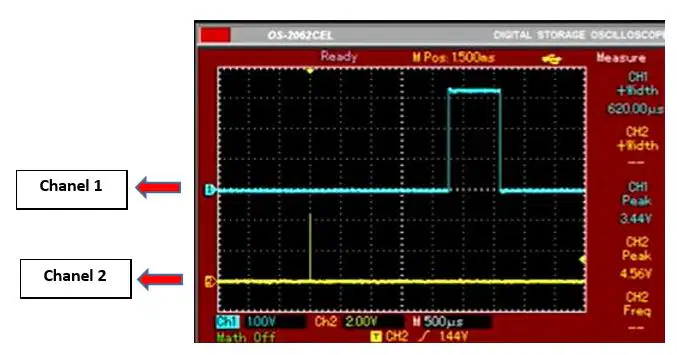

Perhatikanlah gambar tangkapan layar Oscilloscope berikut ini : Sinyal pembacaan channel 1 merupakan pembacaan sinyal dari salah satu pin ultrasonic sensor HC-SR04 yang menunjukkan adanya benda dalam jangkauan sensor, pin tersebut adalah....
pin echo
pin trigger
pin Vcc
pin GND
pin output
Pulsa pada gambar di atas menunjukkan arah motor berputar secara....
counter clock wise
clock wise
ke kanan
ke depan
forward
Rotary encoder yang menggunakan sensor optik untuk pembacaannya, yaitu....
optical encoder
mechanical encoder
capasitif encoder
radial encoder
axial encoder
Salah satu kelebihan yang ada pada non contact level sensor adalah dapat terhindar dari kerusakan yang diakibatkan oleh sifat kimiawi dari cairan/zat di dalam tangki. Salah satu sensor yang tidak memiliki kelebihan tersebut yaitu...
float switch level sensor
ultrasonic level sensor
HC-SR05
radar level sensor
xkc-y25-npn
Sensor berikut ini yang tidak termasuk kepada Point Level Measurement yaitu...
radar level sensor
float switch level sensor
conductivity level sensor
optical level sensor
capasitive level sensor
