Quiz Sistem Pengisian dan Pengapian

Total questions: 30

Worksheet time: 15mins

Name
Class
Date
1.

Pada waktu sistim pengisian berjalan semestinya lampu indicator pengisian yang berada dalam dasboart akan ....

a)

Berkedip kedip

b)

Hidup

c)

Kadang hidup kadang mati

d)

Mesin bekerja langsung lampu mati

e)

Mesin bekerja sesaat kemudian lampu hidup

2.

Pada waktu sistim pengisian berjalan ternyata lampu indicator pengisian hidup, ini berarti ....

a)

Alternator bekerja dengan baik

b)

Alternator tidak bekerja

c)

Alternator belum terpasang

d)

Alternator bekerja dan pengisian sangat kuat

e)

Terjadi over load

3.

Bagian dari system pengisian yang berfungsi untuk mengatur tegangan pengisian yaitu ...

a)

Regulator

b)

Distributor

c)

Generator

d)

Alternator

e)

Platina

4.

Pada altenator bagian/komponen yang berputar dinamakan . . . .

a)

Armature

b)

Stator coil

c)

Hold in coil

d)

Field coil

e)

Rotor

5.

Stator coil berfungsi untuk. . . .

a)

Membangkitkan kemagnetan pada altenator

b)

Mengatur besar kecilnya arus pengisian altenator

c)

Menghasilkan arus bolak balik (AC)

d)

Menghasilkan arus searah (DC)

e)

Menyearahkan arus

6.

Fungsi system pengisian pada kendaraan adalah.........

a)

Untuk mensuplay arus listrik ke baterai dan sistem penerangan

b)

Untuk mensuplay arus listrik ke baterai dan sistem pengapian

c)

Untuk mensuplay arus listrik ke baterai dan sistem stater

d)

Untuk mensuplay arus listrik ke baterai

e)

Untuk mensuplai arus listrik ke baterai dan seluruh sistem kelistrikan pada kendaraan

7.

Apakah fungsi dari diode pada sistem pengisian?

a)

Mengubah arus bolak -balik (AC) yang dihasilkan oleh kumparan stator menjadi arus searah ( DC)

b)

Mengubah arus searah ( DC) yang dihasilkan oleh kumparan stator menjadi arus bolak - balik (AC)

c)

Mengubah arus bolak - balik (AC) yang dihasilkan oleh kumparan rotor menjadi arus searah ( DC)

d)

Mengubah arus searah ( DC) yang dihasilkan oleh kumparan rotor menjadi arus bolak - balik (AC)

e)

Mengubah tegangan yang rendah baterai menjadi tegangan yang tinggi.

8.

Mengapa tegangan pengisian pada kendaraan harus sesuai spesifikasi batas terendah dan batas tertingginya?

a)

Apabila tidak masuk spesifikasi maka mobil tidak bisa beroperasi.

b)

Lampu kendaraan akan redup.

c)

Kendaraan tidak bisa berjalan dengan stabil.

d)

Tegangan yang tidak masuk spesifikasi akan merusak baterai.

e)

Semua jawaban Salah.

9.

Fungsi alternator pada sistem pengisian adalah ...

a)

Untuk merubah energi listrik menjadi energi mekanik

b)

Untuk merubah energi panas menjadi energi listrik

c)

Untuk merubah energi gerak menjadi energi listrik

d)

Untuk merubah energi listrik menjadi energi gerak

e)

Untuk merubah energi gerak menjadi energi mekanik

10.

Berapakah output tegangan yang keluar dari regulator menuju ke aki?

a)

12V-14V

b)

14V-16V

c)

9V-10V

d)

10V-16V

e)

16V-20V

11.

Gambar berikut menunjukkan pemeriksaan .......

a)

Tegangan pengisian.

b)

Arus pengisian.

c)

Kemampuan pengisian.

d)

Kemampuan pengisian tanpa beban.

e)

Kemampuan pengisian dengan beban.

12.

Pada pemeriksaan awal sebuah rotor, salah satunya adalah dengan meng “ON” kan kunci kontak . Rotor alternator dikatakan baik jika...

a)

Ada kemagnetan dan lampu CHG menyala.

b)

Ada kemagnetan dan lampu CHG mati.

c)

Tidak ada Kemagnetan dan lampu CHG Menyala.

d)

Tidak ada kemagnetan dan lampu CHG Mati.

e)

Tidak ada kemagnetan dan Lampu Oli menyala.

13.

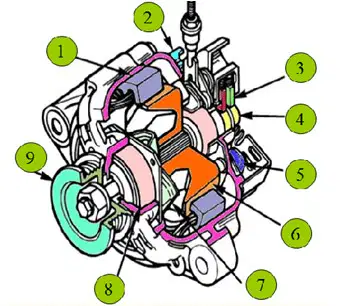

Perhatikan gambar ! Bagian dari sistem pengisian IC regulator yang ditunjukan oleh angka 9 adalah...

a)

Brush.

b)

Diode.

c)

Stator.

d)

Rotor.

e)

Pulli.

14.

Pada sistem pengisian mekanis konvensional apabila pada terminal “N” tidak ada tegangan maka pada sistem pengisian akan terjadi...

a)

Pengisian terlalu besar

b)

Pengisian terlalu kecil

c)

Pengisian Normal

d)

Tidak terjadi pengisian

e)

Pengapian kecil

15.

Untuk memeriksa arus pengisian tanpa beban maka kita harus menyambung ampere meter secara .... dengan putaran...

a)

Paralel dan putaran 3000 Rpm

b)

Seri Paralel dan Putaran 4000 Rpm

c)

Kombinasi dan 1000 Rpm

d)

Seri dan putaran 2000 Rpm

e)

Semua jawaban salah.

16.

Komponen yang berfungsi untuk memutus arus primer pada sistem pengapian konvensional adalah . . . .

a)

kapasitor

b)

transistor

c)

kondensator

d)

breaker point

e)

ballast resistor

17.

Urutan pengapian disebut . . . .

a)

rotor

b)

firing order

c)

penomoran busi

d)

timing pengapian

e)

prosedur pemasangan kabel busi

18.

Pemajuan saat pengapian berdasarkan putaran mesin menggunakan . . . .

a)

rotor

b)

distributor

c)

over advanced

d)

vacuum advancer

e)

centrifugal advancer

19.

Komponen yang berfungsi untuk menjaga agar tegangan yang mengalir ke kumparan primer selalu di bawah 12 volt adalah . . . .

a)

sekering

b)

regulator

c)

kondensor

d)

kunci kontak

e)

ballast resistor

20.

Alat untuk memeriksa saat pengapian disebut . . .

a)

timing light

b)

tachometer

c)

multi tester

d)

dwell tester

e)

engine analizer

21.

Arus tegangan tinggi yang terbangkitkan pada kumparan sekunder dialirkan ke. . .

a)

massa

b)

distributor

c)

kondensor

d)

spark plugs

e)

ballast resistor

22.

Celah titik kontak platina sebesar. . . .

a)

0,20 mm

b)

0,45 mm

c)

0,70 mm

d)

0,80 mm

e)

1,00 mm

23.

Mesin Kijang 5K 4 silinder memiliki sudut dwell. . .

a)

36 derajat

b)

40 derajat

c)

52 derajat

d)

216 derajat

e)

8 – 10 derajat

24.

Untuk memperbesar ukuran sudut dwell dilakukan dengan ...

a)

Memperkecil celah platina

b)

Mengganti platina

c)

Memperbesar celah platina

d)

Menggerakkan distributor

e)

Menaikan vacuum advancer

25.

Penyetelan sudut dwell pada sistem pengapian diketahui hasilnya dengan menggunakan alat.... dan bila sudut dwell nya terlalu besar maka celah platina terlalu...

a)

Dwell tester – Sempit

b)

Tachometer – Sempit

c)

Dwell tester – Lebar

d)

Tachometer – Lebar

e)

Avometer – Sempit

26.

Pada sistem pengapian, vacuum advancer bekerja saat putaran ..... sistem kerjanya dengan menarik ...... kearah........ putaran rotor distributor.

a)

Rendah – breaker plate – searah.

b)

Tinggi – backing plate – berlawanan.

c)

Rendah – breaker plate – berlawanan.

d)

Tinggi – backing plate – searah.

e)

Menengah – nok distributor – searah.

27.

Pada sistem pengapian, centrifugal advancer bekerja saat putaran ........ dengan menggeser ....... kearah ..........putaran rotor distributor.

a)

Tinggi – nok distributor – searah.

b)

Rendah – breaker plate – berlawanan.

c)

Rendah – breaker plate – searah.

d)

Tinggi – nok distributor – berlawanan.

e)

Rendah – nok distributor – berlawanan.

28.

Kapan kevakuman pada intake manifold mencapai kevakuman yang maksimum?

a)

Putaran rendah.

b)

Putaran menengah.

c)

Putaran tinggi.

d)

Putaran tinggi sekali.

e)

Saat mesin mati / tidak berputar.

29.

Berapakah spesifikasi dari tahanan kumparan primer pada Ignition Coil?

a)

3 Ω

b)

4 Ω

c)

5 Ω

d)

12 KΩ

e)

15 KΩ

30.

Apabila saat pengapian terlalu maju pada kendaraan yang menggunakan distributor konvensional, maka agar saat pengapian menjadi standar perlu memutar bodi distributor kearah...

a)

Berlawanan putaran rotor

b)

Tetap

c)

Searah putaran rotor

d)

Searah putaran puli

e)

Berlawanan putaran fly wheel
