WorksheetsTest
Total questions: 25
Worksheet time: 25mins

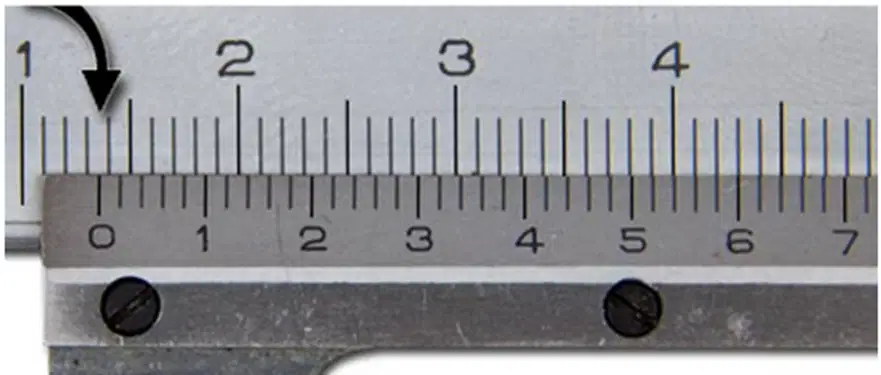

Berapa nilai bacaan pada Vernier Caliper dengan ketelitian 0,02 mm?
11,58 mm
13,70 mm
11,70 mm
13,58 mm

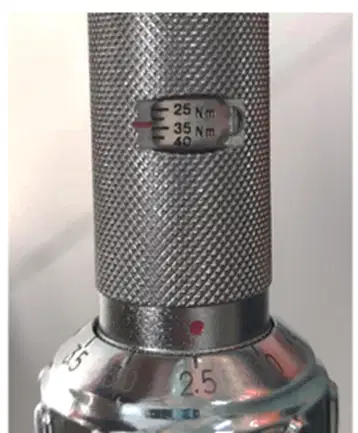

Berapakah nilai bacaan pada meteran torsi di bawah ini!
25,25 mm
32,5 mm
30,25 mm
25,75 mm

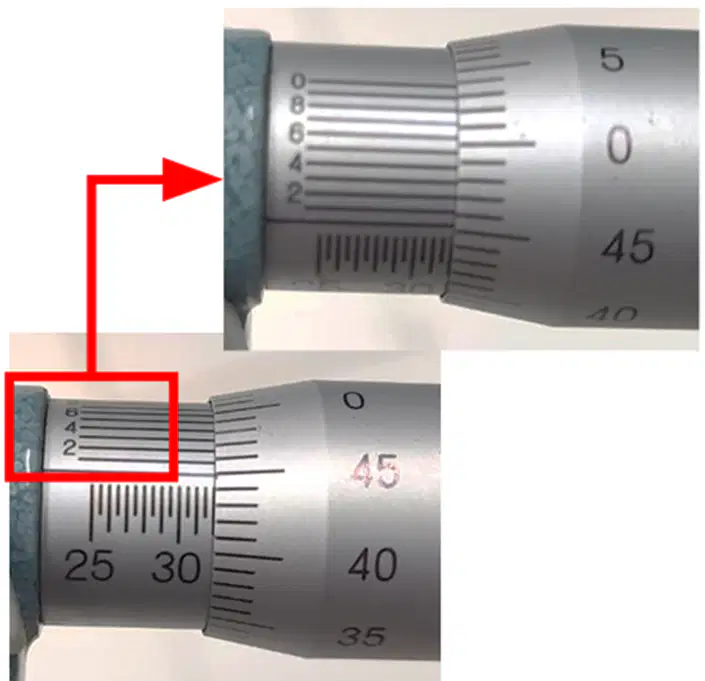

Berapakah nilai pembacaan pada mikrometer ketelitian 1/1000 di bawah ini!
32.452 mm
32.952 mm
31.952 mm
31.452 mm
Lihat gambar disamping, bagian apa yang ditunjukan pada angka no.3 :
Anvil.
Skala thimble.
Lock clamp.
Spindle.
Kode baut = M6 x 1.0 x 10 Angka 1.0 menunjukan :
Diameter ulir
Panjang baut
Pitch
Panjang ulir
Tanda segitiga 🔺️ (segitiga) pada sidewall ban menunjukkan tanda....*
Indikator kecepatan
Indikator arah
Indikator keausan
Indikator beban
Informasi pada ban tertulis 100/80-18 57 P, arti 80 adalah....*
Lebar bagian
Perbandingan tinggi dan lebar
Lambang kecepatan
Indek beban

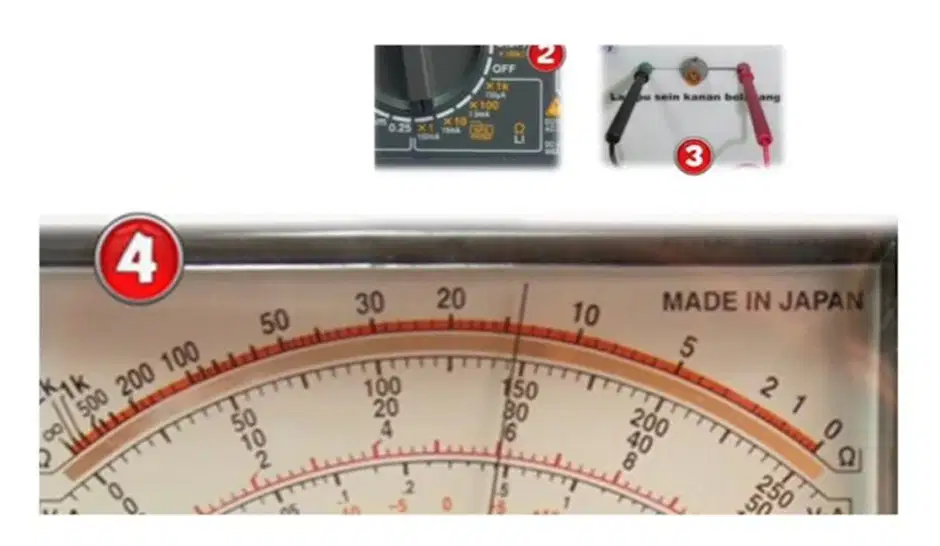

Pada gambar pengukuran dibawah berapakah nilai ukur yang terbaca....*
14 ohm
30 ohm
16 ohm
15 ohm
Budaya kerja dalam perusahaan sangatlah penting dikenal dengan budaya 5R/5S, Apakah arti dari SEITON....*
Kegiatan untuk menciptakan kebersihan pada peralatan area
Kegiatan mengatur tata letak dan cara menyimpan barang-barang yang diperlukan
Kegiatan memilih barang yang masih diperlukan dan tidak diperlukan
Kegiatan memelihara komponen maupun alat di tempat kerja

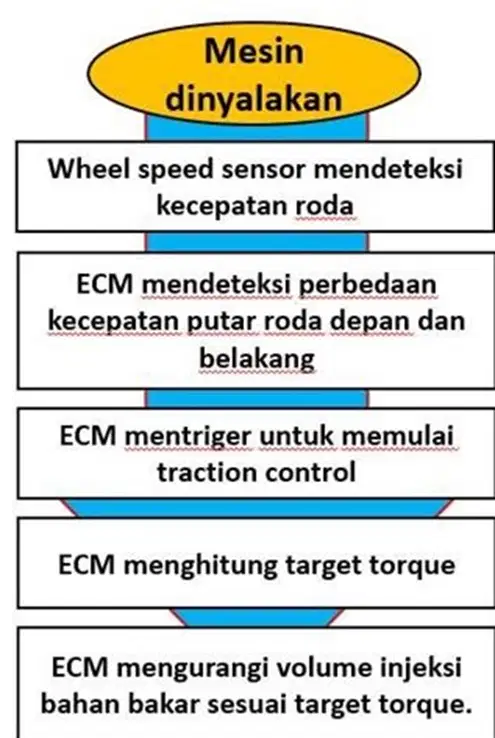

Salah satu fitur yang berfungsi untuk menjaga kestabilan kendaraan saat kendaraan berakselerasi di permukaan jalan yang licin dengan cara kerja seperti gambar berikut adalah....*
HSTC
ISS
ABS
CBS
Berikut ini adalah point yang perlu diperhatikan saat menggunakan feeler gauge: (pilih jawaban lebih dari 1)
Sesudah pengukuran lumasi sedikit oli pada permukaan feeler gauge
Saat pemeriksaan apabila ukuran yang kita inginkan tidak ada pada satu pelat ukur maka carilah ukuran dari pelat yang tertipis
Sebelum pengukuran bersihkan permukaan part yang akan diukur dari kotoran
Sebelum pengukuran bersihkan feeler gauge dari kotoran menggunakan kain bersih
Gambar di atas adalah skema sistem PGM-FI, out/waktu atom nya adalah . . .
Sensor O2, EOT, CKP dan TP
ECM
Injector dan Pompa Bahan Bakar
Katup udara dan Saringan Udara
Fungsi MIL pada gambar yang dilingkari warna merah adalah . . .
Memberitahu pengendara tentang kondisi bahan bakar
Memberitahu pengendara tentang adanya masalah/kerusakan pada sepeda motor
Memberitahu pengendara tentang adanya masalah/kerusakan mesin sepeda motor
Memberitahu pengendara tentang adanya kerusakan pada speedometer
Pada saat awal kunci kontak diputar posisi ON, indikator lampu MIL menyala selama kira-kira 2 detik dan kemudian mati (kalibrasi), di bawah ini gambar yang tepat menggambarkan kondisi sistem yang normal adalah . . .
Kode kerusakan pada sensor TP, Injector, dan EOT secara berurutan adalah . . . .
8, 21, dan 7
12, 8, dan 7
7, 12, dan 8
8, 12, dan 7
Gambar di atas adalah kode kedipan dari kerusakan sensor . . .
Throttle position
Injector
EOT
O2 Sensor
Gambar di atas adalah kode kedipan dari kerusakan sensor . . .
Throttle position dan ECM
Injector dan Throttle position
EOT/ECT dan Injector
O2 Sensor dan IACV
Berapa tegangan input injector bila tegangan battery 13,5 Volt ?
< 12,4 Volt (kurang dari 12,4 Volt)
> 12,4 Volt (lebih besar dari 12,4 Volt)
13,5 Volt (sama dengan tegangan battery)
> 13,5 Volt (lebih besar dari 13,5 Volt)
Settingan altitude/pengaturan ketinggian pada sistem PGM FI. Mode 1 berada pada ketinggian
Kurang dari 2000 mdpl
2000 - 2500 mdpl
2500 - 3500 mdpl
lebih dari 3500 mdpl
semua salah
Berapakah jarak radius komunikasi antara Honda Smart Key dengan Smart Control Unit?
( Sebelum Dikendarai )
3 Meter
1 Meter
5 Meter
2 Meter
Perhatikanlah gambar berikut ini.
Jika saklar 2 dalam keadaan off, maka lampu yang akan menyala adalah ....
1,2,3
1,2,4
1,3,4
2,3,4

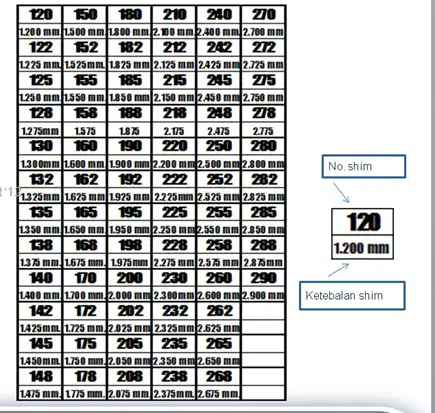

Untuk mengganti intake valve shim CBR 250 yang tepat, hasil pengukuran feeler gauge =0,27 mm. Clearence standar = 0,16mm , ukuran shim lama = 2,12mm. tentukan kode sim baru dari penggantian tersebut
222
225
220
228
Alat yang digunakan untuk melepas dan memasang busi pada lubang busi adalah . . . .
Wheels nut and bolts wrench
Allen wrench
Spark Plug wrench
Adjustable wrench
Flare nut spanner
Perhatikan gambar berikut ini tang snapring ditunjukan pada gambar !
Special tool yang digunakan pada pembongkaran komponen di gambar adalah ...
Clutch spring compressor
Clutch centrifugal
Over clutch spring
Clutch holder
