Quiz Soal Ulangan Harian SKT

Total questions: 35

Worksheet time: 35mins

Name
Class
Date
1.

Apa fungsi utama dari blok regulator pada pesawat televisi?

a)

Membelokkan berkas sinar pada tabung gambar

b)

Membangkitkan tegangan searah untuk anoda tabung gambar

c)

Menyediakan tegangan ke semua bagian pesawat televisi

d)

Mengendalikan penguatan sinyal secara otomatis

e)

A.    Memilih frekuensi dan merubahnya menjadi frekuensi pembawa gambar dan suara

2.

Apa tugas penala pada penerima televisi?

a)

Mengendalikan penguatan sinyal secara otomatis

b)

Memilih frekuensi dan merubahnya menjadi frekuensi pembawa gambar dan suara

c)

Membelokkan berkas sinar pada tabung gambar

d)

Membangkitkan tegangan searah untuk anoda tabung gambar

e)

A.    Menyediakan tegangan ke semua bagian pesawat televisi

3.

Apa fungsi automatic gain control (AGC) pada tuner televisi?

a)

Menyediakan tegangan ke semua bagian pesawat televisi

b)

Mengendalikan penguatan sinyal secara otomatis

c)

Membelokkan berkas sinar pada tabung gambar

d)

Membangkitkan tegangan searah untuk anoda tabung gambar

e)

Memilih frekuensi dan merubahnya menjadi frekuensi pembawa gambar dan suara

4.

Apa komponen utama dari blok vertikal pada pesawat televisi?

a)

Catu daya UHF

b)

IC vertikal dan Defleksi yoke vertikal

c)

Automatic gain control (AGC)

d)

Tegangan tangga (TU)

e)

Transistor Horisontal

5.

Yang berfungsi sebagai penghasil tegangan tinggi di samping power supply adalah?

a)

Tuner

b)

Flyback

c)

IC Chroma

d)

Transistor horizontal

e)

IC Vertikal

6.

Pada pesawat penerima TV warna, blok yang berfungsi menampilkan berkas sinar ke atas dan ke bawah adalah?

a)

Blok horizontal

b)

Blok audio

c)

Blok video

d)

Blok vertical

e)

Blok matriks RGB

7.

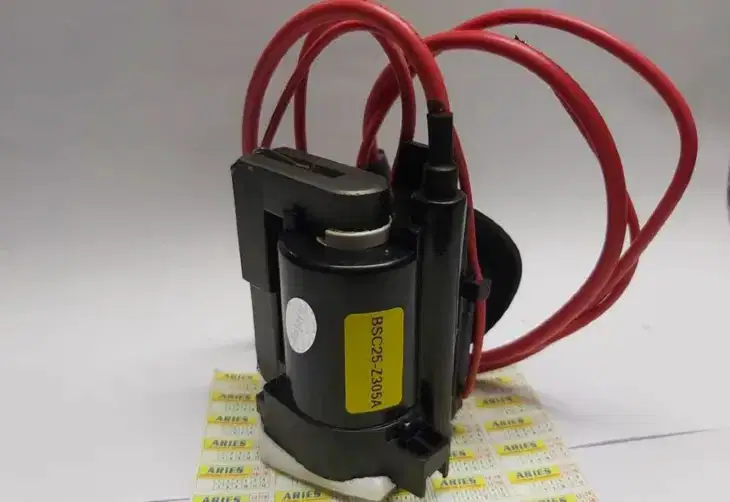

Apakah nama komponen pada blok televisi di bawah ini?

a)

CRT

b)

Transistor regulator

c)

Flayback

d)

Defleksi Yoke

e)

Tunner

8.

Apakah fungsi dari degaussing pada blok CRT?

a)

Untuk memancarkan cahaya sinar Biru

b)

Untuk memancarkan cahaya sinar Hijau

c)

Untuk memancarkan cahaya sinar Merah

d)

Untuk membuang sifat kemagnetan di dalam tabung CRT

e)

Untuk menyetabilkan tegangan pada tabung CRT

9.

Salah satu fungsi rangkaian blok horizontal adalah?

a)

Sebagai pengatur gambar

b)

Sebagai penerima gambar

c)

Sebagai penyatu gambar

d)

Sebagai pemisah gambar

e)

Sebagai pembelok gambar

10.

Komponen yang berfungsi untuk membuka layar ke kanan dan ke kiri adalah ...

a)

Kapasitor horizontal

b)

Transistor horizontal

c)

Yoke horizontal

d)

Flyback

e)

Trafo oscillator horizontal

11.

Catu Daya RGB diperoleh dari trafo FBT dengan besar tegangan...

a)

120 Volt

b)

180 Volt

c)

188 Volt

d)

220 Volt

e)

110 Volt

12.

Komponen utama yang sering digunakan sebagai regulator tegangan pada mesin TV tabung buatan China adalah ...

a)

Transistor regulator

b)

Dioda

c)

Resistor

d)

Kapasitor

e)

Induktor

13.

Salah satu cara untuk menguji apakah regulator tegangan masih berfungsi dengan baik adalah dengan ...

a)

Mengukur tegangan output menggunakan multimeter

b)

Memeriksa fisik transistor regulator

c)

Mengganti transistor regulator dengan yang baru

d)

Memeriksa nilai resistor pada rangkaian regulator

e)

Memeriksa nilai kapasitor filter

14.

Faktor yang dapat mempengaruhi kinerja regulator tegangan adalah ...

a)

Suhu lingkungan

b)

Beban yang terhubung

c)

Tegangan input

d)

Semua jawaban benar

e)

Hanya jawaban a dan b benar

15.

Manakah komponen berikut yang TIDAK termasuk dalam blok diagram umum penerima televisi warna tabung?

a)

Tuner

b)

Penguat IF

c)

Mikroprosesor

d)

Penguat video

e)

Sinkronisasi

16.

Sinyal video yang telah dideteksi akan dikuatkan oleh blok...

a)

Penguat IF

b)

Penguat Audio

c)

Penguat Video

d)

Sinkronisasi

e)

Penguat horizontal

17.

Blok sinkronisasi pada televisi berfungsi untuk...

a)

Mengatur kecerahan gambar

b)

Mengatur kontras gambar

c)

Menjaga agar gambar tetap stabil dan tidak bergoyang

d)

Mengatur warna gambar

e)

Mengatur volume suara

18.

Apa fungsi utama tabung sinar katode (CRT) dalam TV tabung?

a)

Menghasilkan suara

b)

Menghasilkan gambar

c)

Menyimpan saluran TV

d)

Menyebarkan cahaya

e)

Menghubungkan ke antena

19.

Apa fungsi dari bagian Mixer dalam televisi?

a)

Membangkitkan frekuensi tinggi

b)

Memproses sinyal IF gambar

c)

Mencampur frekuensi tinggi dan osilator lokal

d)

Memilih frekuensi pemancar televisi yang ditangkap oleh antenna

e)

Mengontrol tegangan bias dioda kapasitansi variabel

20.

Apa fungsi dari Flyback Transformer pada TV tabung?

a)

Menyimpan saluran TV

b)

Mengubah sinyal listrik menjadi gambar

c)

Menghasilkan suara

d)

Mengatur fokus pada layat TV

e)

Menghasilkan tegangan tinggi untuk mencatu CRT agar dapat menampilkan gambar

21.

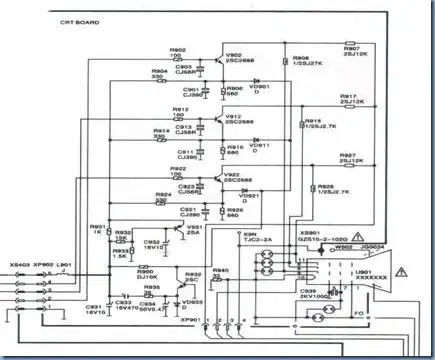

Gambar berikut merupakan gambar rangkaian/skematik blok penerima TV CRT, yaitu …

a)

Blok regulator

b)

Blok Tuner

c)

Blok Horizontal

d)

Blok Vertikal

e)

Blok RGB

22.

Gambar berikut merupakan gambar rangkaian/skematik blok penerima TV CRT, yaitu …

a)

Blok regulator

b)

Blok Tuner

c)

Blok Horizontal

d)

Blok Vertikal

e)

Blok RGB

23.

Sinyal warna diumpankan ke rangkaian pembelah warna melalui rangkaian…

a)

Penguat krominan

b)

Penguat audio

c)

Rangkaian AGC

d)

Defleksi sinkronisasi

e)

Regulator tegangan

24.

Tegangan ekstra tinggi yang dihasilkan trafo flyback untuk keperluan anoda tabung gambar adalah…

a)

110 - 130 V

b)

10 - 30 KV

c)

A.    27 V

d)

16 V

e)

11 V

25.

Apa yang dimaksud dengan SMPS?

a)

Standby Mode Power Supply

b)

Switch Mode Power Supply

c)

Stable Mode Power Supply

d)

Single Mode Power Supply

e)

Synchronous Mode Power Supply

26.

Komponen utama dalam SMPS adalah:

a)

Transistor

b)

Kapasitor

c)

Dioda

d)

Resistor

e)

Semua benar

27.

Manfaat utama dari SMPS adalah ...

a)

Efisiensi tinggi dan ukuran kecil

b)

Harga murah dan daya besar

c)

Kepala dingin dan daya rendah

d)

Perawatan mudah dan kehandalan tinggi

e)

Semua di atas

28.

Diode yang digunakan dalam SMPS umumnya adalah tipe ...

a)

Zener

b)

Schottky

c)

Light Emitting

d)

Tunnel

e)

Varactor

29.

Apa yang dimaksud dengan PWM dalam SMPS?

a)

Pulse Width Modulation

b)

Power Wattage Measurement

c)

Permanent Wave Monitoring

d)

Power Width Modulation

e)

Pulse Waveform Management

30.

Regulator tegangan dalam SMPS bertanggung jawab untuk ...

a)

Mengatur frekuensi

b)

Mengatur arus

c)

Mengatur tegangan keluaran

d)

Mengatur efisiensi

e)

Mengatur panas

31.

Komponen yang bertanggung jawab untuk melindungi SMPS dari lonjakan tegangan adalah ...

a)

Transistor

b)

Dioda

c)

Kapasitor

d)

Varistor

e)

Induktor

32.

Apa yang dimaksud dengan "EMI" dalam konteks SMPS?

a)

Elektromagnetic Interference

b)

Electric Machine Input

c)

Electronic Modulation Indicator

d)

Energy Management and Integration

e)

External Module Interface

33.

Bagian mana dari diagram blok televisi yang bertanggung jawab untuk mengubah sinyal listrik menjadi sinyal cahaya yang dapat dilihat pada layar?

a)

Penguat video

b)

Sinyal osilator

c)

Tube CRT (pada TV tabung)

d)

Penerima sinyal

e)

Penguat audio

34.

Sinyal warna (krominan) pada televisi berfungsi untuk...

a)

Menentukan tingkat kecerahan gambar

b)

Menentukan detail gambar

c)

Menentukan warna pada gambar

d)

Menentukan ukuran gambar

e)

Menentukan kontras gambar

35.

Apa yang dimaksud dengan sinyal luminansi pada televisi?

a)

Sinyal yang membawa informasi warna

b)

Sinyal yang membawa informasi kecerahan gambar

c)

Sinyal yang membawa informasi suara

d)

Sinyal yang membawa informasi tentang ukuran gambar

e)

Sinyal yang membawa informasi tentang kontras gambar
