KOMPETENSI KEAHLIAN XI

Total questions: 35

Worksheet time: 30mins

Name
Class
Date
1.

Salah satu fungsi dari sistem rem pada kendaraan adalah ...

a)

Mengatur kecepatan dan momen kendaraan

b)

Memungkinkan kendaraan untuk parkir ditempat yang tidak rata

c)

Menyerap guncangan dari permukaan jalan

d)

Mempercepat laju kendaraan

e)

Untuk memungkinkan kendaraan mundur

2.

Prinsip kerja sistem rem yaitu merubah energi ...

a)

Energi panas menjadi energi kimia

b)

Energi kimia menjadi energi panas

c)

Energi gerak menjadi energi gesek

d)

Energi gerak menjadi energi listrik

e)

Energi gerak menjadi energi panas

3.

Tipe rem tromol yang saat kendaraan maju kedua sepatu menjadi leading dan ketika kendaraan mundur kedua sepatu rem menjadi trailing adalah ...

a)

Rem tromol tipe leading and trailing

b)

Rem tromol tipe two leading

c)

Rem tromol tipe dual two leading

d)

Rem tromol tipe duo servo

e)

Rem tromol tipe floating

4.

Di bawah ini merupakan komponen-komponen rem tromol, kecuali ...

a)

slang rem

b)

Master silinder

c)

floating kaliper

d)

Tromol

e)

Kanvas rem

5.

Pada sistem rem hidrolik, prinsip dasar rem hidrolik berdasarkan hukum ...

a)

Newton 1

b)

Newton 3

c)

Pascal

d)

Bernauli

e)

Fleming

6.

Salah satu komponen pada rem cakram adalah ...

a)

Tromol

b)

Silinder roda

c)

Kaliper

d)

Sepatu rem

e)

Backing plate

7.

Bagian dari sistem rem tromol yang berfungsi menekan sepatu rem untuk menghasilkan proses pengereman yaitu ...

a)

Pad rem

b)

Piston pada master silinder

c)

Tromol

d)

Kanvas rem

e)

Piston pada silinder roda

8.

Komponen pada sistem rem yang berfungsi sebagai tempat pembuangan udara pada sistem rem saat sistem masuk angin adalah ...

a)

Silinder roda

b)

Piston

c)

Reservoir

d)

Baut nepel

e)

Backing plate

9.

Komponen pada sistem rem tromol yang berhubungan langsung dengan tromol dan digunakan untuk mengurangi kecepatan kendaraan yaitu ...

a)

Master silinder

b)

Pedal rem

c)

Silinder roda

d)

Piston

e)

Kanvas rem

10.

Pada gambar tersebut, komponen nomor 2 dan 5 adalah (tambahkan gambar)

a)

Caliper dan napel

b)

Pad rem dan master silinder

c)

Caliper dan plat penekan

d)

Pad rem dan disc brake

e)

Pad rem dan caliper

11.

Fungsi kopling adalah….

a)

Untuk memberhentikan kendaraan.

b)

Untuk memutuskan dan menghubungkan putaran mesin pada saat pemindahan gigi.

c)

untuk memudahkan pemindahan gigi pada saat mobil bergerak.

d)

Untuk memudahkan mesin mobil melajut.

e)

Betul semua.

12.

Sebutkan fungsi plat kopling!

a)

Yang menghambat putaran Pulley wheel.

b)

Yang menghambat putaran Pley sementara.

c)

Yang membuat mesin berhenti.

d)

Yang memberhentikan putaran Pley wheel mesin.

e)

Yang menghambat putaran mesin.

13.

Minyak kopling pada mobil berfungsi untuk….

a)

Membantu gaya dorong pada relasi Frok.

b)

Mendorong plat kopling.

c)

Menghambat putaran Pulley wheel

d)

Melumasi plat kopling.

e)

Semua salah.

14.

Pedal kopling,Release bearing, relasi Frok dan cover kopling adalah….

a)

Komponen -Komponen kopling.

b)

Komponen transmisi.

c)

Komponen deffrensial.

d)

Komponen troffeller shaf

e)

Betul semua.

15.

Release Fork berfungsi ….

a)

Menekan pegas torsion.

b)

Menekan relasi Bering.

c)

Menekan plat kopling

d)

Menekan pegas diagram.

e)

Betul semua.

16.

Transmisi manual di mobil berfungsi ….

a)

Memajukan kendaraan.

b)

Menambah percepatan.

c)

menambah dan mengurangi percepatan sesuai momentum.

d)

Mempercepat laju mobil.

e)

Semua betul.

17.

Komponen yang berfungsi untuk mengurangi hentakan/ puntiran saat kopling mulai menghubungkan atau meneruskan putaran ditunjukkan oleh huruf

a)

A

b)

B

c)

C

d)

D

e)

A dan C

18.

Komponen kopling yang ditunjukkan oleh nomor 4 - 1 -2 adalah

a)

release fork - release bearing - diaphragm spring

b)

clutch cover - pressure plate - release bearng

c)

pressure plate - release bearing - release fork

d)

diaphragm spring - release bearing - release fork

e)

diaphragm spring - release fork - release bearing

19.

Perpindahan tekanan dari pedal kopling diubah menjadi tekanan hidrolis oleh master silinder kopling, merupakan jenis kopling ...

a)

mekanis

b)

hidrolis

c)

automastis

d)

plat ganda

e)

plat tunggal

20.

Gambar di atas adalah salah satu prosedur pemeriksaan kopling yang harus dilakukan seorang mekanik. Proses tersebut dilaksanakan pada rangkaian pemeriksaan …

a)

master silinder

b)

pegas penekan

c)

plat penekan

d)

plat kopling

e)

release bearing

21.

Posisi transmisi manual pada kendaraan secara skema dapat dilihat pada gambar ini, ditunjukkan pada huruf ....

a)

A

b)

B

c)

C

d)

D

e)

A dan C

22.

Gambar Berikut ini merupakan komponen-komponen unit synchromesh

Salah satu bagian utama yang berfungsi untuk meneruskan tenaga putaran dari koping geser ke poros output adalah .....

a)

Hub sleeve

b)

Sinchronizer ring

c)

Shift fork

d)

Clutch hub

e)

Dog teeth

23.

Clutch hub dan shifting key ditunjukkan pada nomor ……

a)

2 dan 3

b)

3 dan 4

c)

1 dan 2

d)

2 dan 4

e)

1 dan 4

24.

Perlengkapan transmisi yang berfungsi untuk menyamakan putaran antar gigi yang akan disambung adalah …

a)

syncronmesh

b)

constant mesh

c)

driving gear

d)

sliding mesh

e)

counter Gear

25.

tentukan ilustrasi untuk komponen Input shaft

a)

b)

c)

d)

e)

26.

tentukan ilustrasi untuk komponen Ring Synchronmesh

a)

b)

c)

d)

e)

27.

nama komponen tersebut adalah...

a)

bearing

b)

sleeve yoke

c)

clutch Hub

d)

sleeve Hub

e)

Synchronizer ring

28.

berikut adalah tempat dimana sleeve hub bekerja., komponen ini adalah...

a)

sleeve Rail

b)

Sleeve linkage

c)

Clutch Cover

d)

Clutch Hub

e)

Clutch Springs

29.

komponen ini memiliki fungsi untuk mengurangi friksi antara dua metalurgi / komponen yang saling bersinggungan karena terjadi nya gaya putar. komponen ini terdiri dari bola baja dan rell bola baja. komponen yang bisa mengilustrasikan pernyataan tersebut adalah

a)

b)

c)

d)

e)

30.

Komponen transmisi yang meneruskan putaran dari transmisi menuju poros propeller adalah ….

a)

Synchromesh

b)

Output shaft

c)

Transmission gear

d)

Input shaft

e)

Pinion Gear

31.

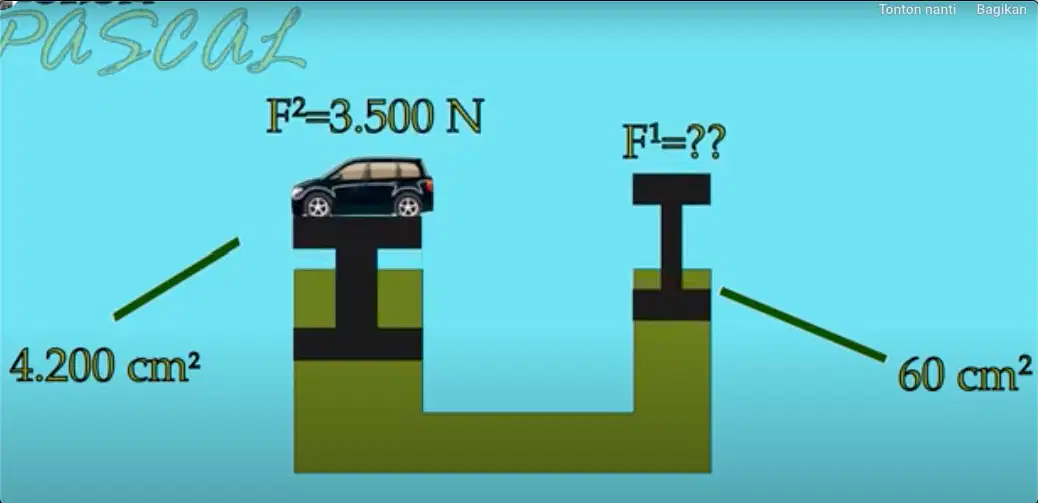

Perhatikan ilustrasi berikut, Berapakah Gaya di F1 yang di perlukan untuk mengangkat Mobil tersebut? jawab lengkap dengan cara perhitunganya!

4 lines
32.

PERHATIKAN GAMBAR DENGAN SEKSAMA!!!
berdasarkan gambar tersebut,
1. sebutkan beberapa jenis pengereman yang digunakan
2. mengapa ukuran cakram depan lebih besar dari cakram belakang?
3. berdasarkan pengetahuan anda, jelaskan yang di maksud dengan Engine Brake System!

4 lines
33.

Sistem rem tentu menghasilkan energi kalor yang tercipta dari proses gesekan antara kanvas rem dan piringan cakram. Berdasarkan opini dan pemikiran anda, apa efek negatif dari timbulnya energi panas saat pengereman? dan jelaskan bagaimana mengantisipasinya!

4 lines
34.


1. sebutkan komponen- komponen pengereman !
2. jelaskan cara kerja pengereman depan ( Sepeda Motor )!
3. menurut pengamatan kalian, jenis kaliper apakah yang di gunakan pada ilustrasi tersebut?,Jelaskan!

4 lines
35.

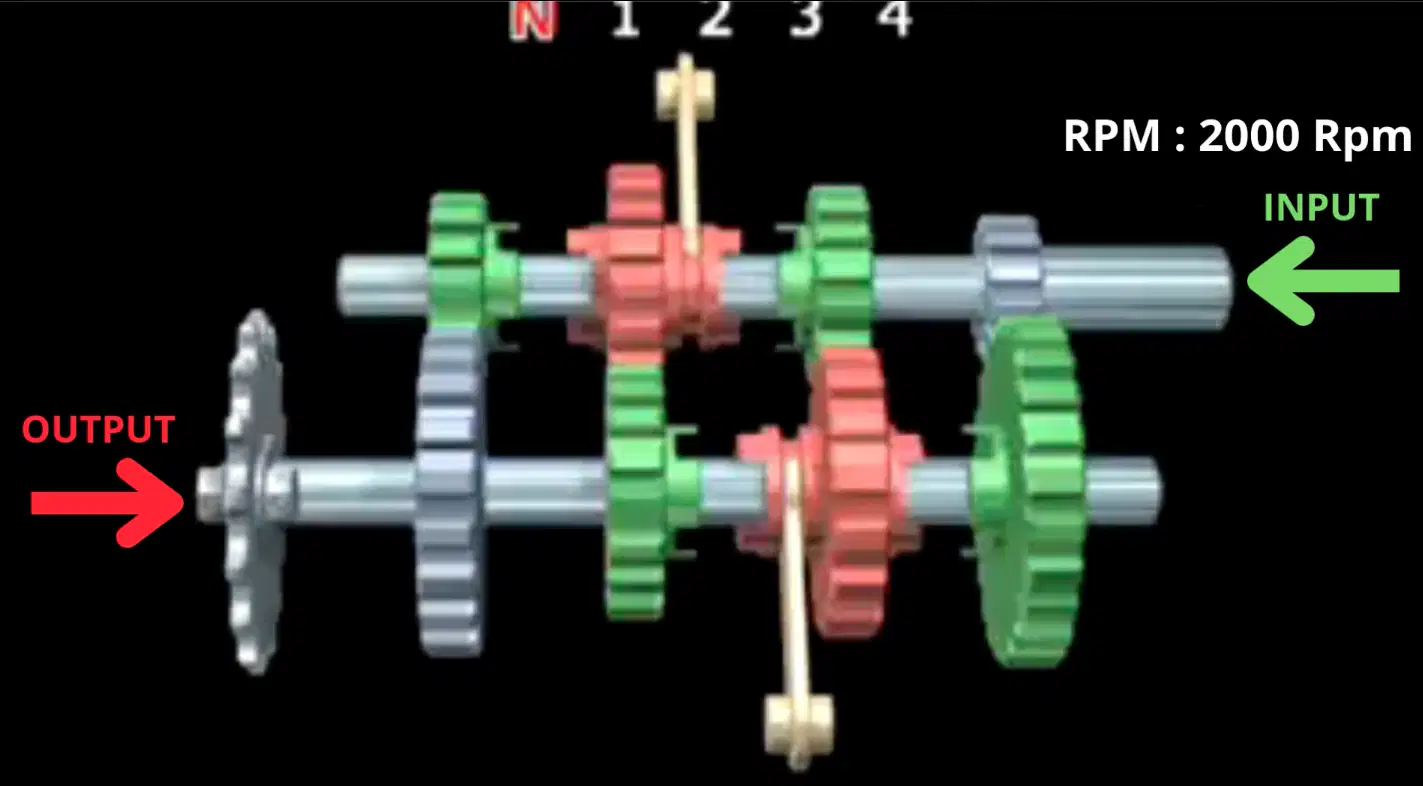

Berdasarkan ilustrasi , RPM pada input shaft adalah 2000 Rpm. adapun Data perbandingan Rasio pada kendaraan tersebut adalah sebagai berikut:
Rasio Gigi 1 = 10/25 ( 2,5 )
Rasio Gigi 2 = 10/20 ( 2,0 )
Rasio Gigi 3 = 15/24 ( 1,5 )
Rasio Gigi 4 = 20/16 ( 0,8 ).

HITUNGLAH Rpm pada poros Output pada saat Gigi percepatan 1, 2, 3, dan 4. Lengkap dengan cara perhitunganya.!!

4 lines
