WorksheetsSTS Ganjil 24'25 Produktif TP
Total questions: 20
Worksheet time: 10mins
Name
Class
Date
1.
Perhatikan pernyataan berikut :
1. Sumbu senter spindle mesin bersebrangan dengan kepala lepas
2. Permukaan benda kerja kondisional, tidak rata tidak masalah
3. Putaran mesin dengan kecepatan tinggi lebih baik
4. Baut pengikat kepala lepas dikendorkan dari pengikatan meja mesin
Pernyataan yang benar mengenai tindakan yang perlu dilakukan sebelum membuat lubang senter ditunjukan oleh nomor.............
a)
1 dan 4
b)
2 dan 3
c)
3
d)
4
e)
2 dan 4
2.
fungsi alat yang ditampilkan pada gambar tersebut pada proses pembubutan adalah…..
a)
menjaga ujung benda kerja supaya tidak bergetar
b)
pencekam benda kerja agar kuat sehingga tidak bergeser
c)
mengatur ketinggian benda kerja supaya setinggi senter
d)
tempat dudukan senter putar dan senter tetap
e)
menyetel senter kepala lepas dan sumbu senter spindel agar sepusat
3.
1. Pemilihan pahat bubut
2. Jenis chuck
3. Pemasangan benda kerja
4. Memilih jenis mata bor.
5. Menentukan parameter mesin bubut.
Pernyataan yang termasuk tindakan ketika akan melakukan pembubutan lurus ditunjukan oleh nomor…...
a)
1, 2 dan 3
b)
2, 3 dan 4
c)
3, 4 dan 5
d)
1, 3 dan 5
e)
2, 4 dan 5
4.
pekerjaan dengan mesin bubut yang bertujuan untuk menghaluskan hasil pekerjaan pengeboran adalah….
a)
membubut alur
b)
membubut chamfer
c)
mengartel
d)
boring
e)
mereamer
5.
pekerjaan dengan mesin bubut yang bertujuan untuk membuat celah atau dudukan snap ring adalah….
a)
membubut alur
b)
membubut chamfer
c)
mengartel
d)
boring
e)
mereamer
6.
pekerjaan dengan mesin bubut yang bertujuan untuk membuat permukaan benda kerja sengaja dibuat kasar atau bergerigi adalah….
a)
membubut alur
b)
membubut chamfer
c)
mengartel
d)
boring
e)
mereamer
7.
pekerjaan dengan mesin bubut yang bertujuan untuk memperluas atau memperbesar diameter dalam benda kerja adalah….
a)
membubut alur
b)
membubut chamfer
c)
mengartel
d)
boring
e)
mereamer
8.
pekerjaan dengan mesin bubut yang bertujuan untuk membentuk pinggulan pada sudut benda kerja adalah….
a)
membubut alur
b)
membubut chamfer
c)
mengartel
d)
boring
e)
mereamer
9.
Gambar tersebut merupakan alat potong yang berfungsi untuk…
a)
membuat chamfer
b)
membuat ulir
c)
membuat lubang senter
d)
membuat alur
e)
mereamer
10.

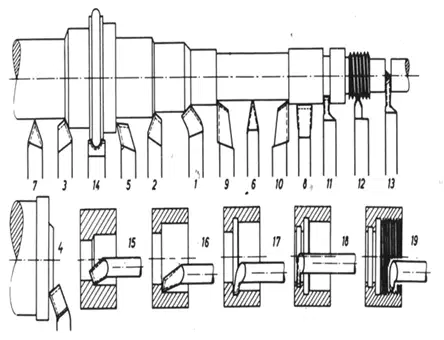

pahat yang digunakan untuk membubut ulir ditunjukan oleh Gambar nomor…........
a)
10
b)
11
c)
12
d)
13
e)
14
11.
Untuk membuat muka benda kerja menjadi rata dan lurus, maka jenis pembubutan yang tepat adalah…
a)
Roughing
b)
Facing
c)
Turning
d)
Knurling
e)
Chamfering
12.
Fungsi eksentrik adalah untuk mengubah gerak berputar menjadi gerak lurus atau sebaliknya. Contoh benda eksentrik dalam komponen pemesinan adalah…
a)
poros transportir
b)
poros transmisi
c)
pendulum
d)
poros engkol
e)
gear
13.
berikut ini merupakan teknik pembubutan dalam membuat benda eksentrik, kecuali….
a)
Cekam rahang tiga
b)
cekam rahang empat
c)
dua senter
d)
tiga senter
e)
cekam eksentrik
14.
berikut ini merupakan faktor penyebab timbulnya tonjolan pada ujung muka dari benda kerja pada saat melakukan pembubutan muka adalah….
a)
tumpulnya pahat bubut
b)
putaran mesin terlalu tinggi
c)
pemasangan pahat terlalu rendah
d)
feedrate terlalu rendah
e)
putaran mesin terlalu rendah
15.
mesin yang digunakan untuk memperhalus permukaan dengan tingkat kehalusan yang tinggi adalah mesin….
a)
gerinda
b)
bubut
c)
frais
d)
ketam
e)
bor
16.
bagian mesin gerinda yang berfungsi untuk mengikis atau memotong benda kerja adalah….
a)
spindle
b)
eretan
c)
batu gerinda
d)
handle
e)
meja magnetik
17.
berikut ini merupakan jenis mesin gerinda datar dilihat dari posisi sumbu utamanya adalah…
a)
gerinda datar otomatis
b)
gerinda datar spindel horizontal dengan gerak meja bolak balik
c)
gerinda datar tuas vertikal dengan meja berputar
d)
gerinda datar meja berputar otomatis
e)
gerinda datar meja vertikal dengan spindel berputar
18.
berikut ini merupakan alat pencekam benda kerja pada mesin gerinda yang dapat mengikat benda kerja dengan sistem elektro magnetik adalah…
a)
meja magnet permanen
b)
meja sinus magnet universal
c)
meja sinus magnetik
d)
meja magnet listrik
e)
Ragum sinus elektronik
19.
alat yang digunakan sebagai peralatan pendukung dalam proses mengefrais pembagian beraturan adalah…
a)
arbor
b)
tailstock
c)
ragum
d)
kepala pembagi
e)
counterbore
20.
alat bantu mesin frais yang digunakan untuk penopang atau dudukan alat potong disebut
a)
arbor
b)
tailstock
c)
ragum
d)
kepala pembagi
e)
counterbore
