Remedial TOI 5

Total questions: 25

Worksheet time: 25mins

Name
Class
Date
1.

Device output/konfigurasi output PLC omron CP1E-N20DRA menggunakan ...

a)

transistor

b)


dioda

c)

optocoupler

d)


relay

e)

output 220V

2.


Alamat output PLC omron CP1E yang benar adalah ...

a)

T000

b)

C000

c)

100.00

d)

200.01

e)

0.05

3.

Apa yang dimaksud dengan "I/O" dalam konteks PLC Omron?

a)

input dan output

b)

  1. interface dan output


c)

integrated dan output

d)


input dan onboard

e)

interruption dan operation

4.

Arti dari simbol berikut ini adalah ...

a)

counter, counter nomor 50 dan waktu 30

b)

timer, timer nomor 3 dan waktu 50 detik

c)

  1. timer , timer nomor 030 dan waktu 5 detik


d)

counter, counter nomor 030 dan waktu 50

e)

timer , timer nomor 50 dan waktu 30 detik

5.

Bagian utama PLC yang merupakan sumber tenaga untuk operasional adalah…


a)

catu daya (power suply)

b)

rel omega

c)

alat pemogram (programming device)

d)

memori

e)

central processing unit (CPU)

6.

Bahasa pemograman yang umum digunakan untuk membuat logika kontrol PLC omron adalah ...

a)

ladder diagram (LD)

b)

C++

c)

python

d)


javascript

e)

  • HTML


7.

Cermati ladder diagram berikut ini!

pernyataan yang tidak tepat dari ladder diagram diatas adalah .…

a)

jika alamat 0.00 diberi sinyal maka semua output off

b)

diagram ladder tersebut merupakan rangkaian kerja berurutan

c)


output 100.00 tidak bisa dimatikan sebelum 100.01 mati

d)


jika alamat 0.01 diberi sinyal maka alamat 100.00 mati

e)

kerja output alamat 100.01 tergantung dari kerja output alamat 100.00

8.

Dalam PLC omron fungsi dari timer adalah

a)

menyimpan data input

b)

menghitung waktu yang berlalu dan melakukan aksi setelah interval tertentu

c)

  1. mengatur mode operasi PLC


d)

menghitung kecepatan proses

e)

  • mengatur komunikasi antara PLC dan perangkat eksternal


9.

Fungsi commisioning dalam perakitan rangkaian kontrol dengan PLC adalah ...


a)

untuk memastikan semua bahan tersedia

b)


sebagai desain acuan untuk pemasangan PLC

c)

memastikan bahwa rangkaian yang dibuat sudah sesui dan berjalan seperti yang direncanakan

d)

sebagai tugas pelengkap pekerjaan

e)

sebagai bahan perencanaan

10.

Gambar berikut ini menunjukkan gambar ... .

a)

instruksi input NO

b)

instruksi input NC

c)

instruksi set output

d)


instruksi output coil

e)

instruksi reset output

11.

Gambar berikut ini menunjukkan simbol ladder ...

a)

instruksi set output

b)

instruksi input NC

c)

instruksi reset output

d)

instruksi output coil

e)

  • instruksi input NO


12.

Gambar berikut ini merupakan simbol ...

a)

timer

b)

output

c)

LD

d)

counter

e)

input

13.

Gambar berikut ini merupakan simbol ...

a)

counter

b)

LD

c)

timer

d)

output

e)

input

14.

Komponen yang dapat dihubungkan dengan output PLC adalah ...


a)


TOR

b)

saklar

c)

limit swicth

d)

motor DC

e)

  • sensor


15.

Pada pemograman menggunakan CX-Program, untuk memindahkan program dari komputer ke PLC menggunakan instruksi...

a)

download from PLC

b)

transfer to PLC

c)

download to PLC

d)

transfer from PLC

e)


work online to PLC

16.

Pada suatu plant untuk transportasi bahan padat dilakukan melalui 2 buah belt conveyor (conveyor A dan conveyor B) yang digerakan masing-masing oleh satu motor. Convoyer B hanya bisa dinyalakan jika conveyor A sudah menyala. conveyor A hanya bisa berhenti jika conveyor B sudah berhenti.
Pernyataan berikut yang benar adalah ...

a)


plant ini mempunyai 2 buah output

b)


plant ini mempunyai 3 buah output

c)


plant ini mempunyai 4 buah output

d)

plant ini mempunyai 5 buah output

e)

  • plant ini mempunyai 6 buah output


17.


Peralatan yang dapat dihubungkan sebagai input PLC adalah ...

a)

lampu

b)

saklar

c)

motor listrik AC

d)


buzzer

e)

motor listrik DC

18.

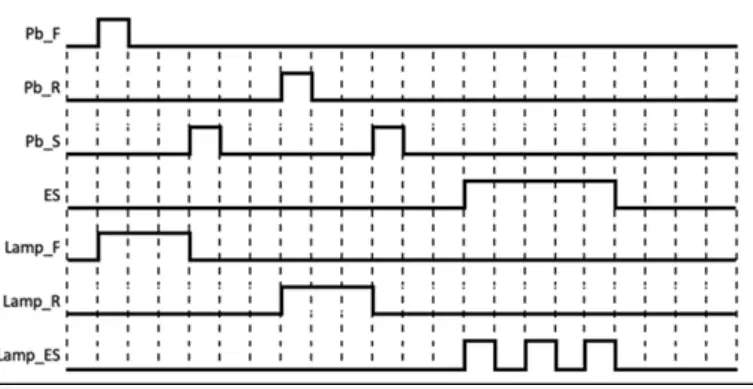

Perhatikan timing chart berikut ini!

pernyataan yang sesuai dengan timing chart diatas adalah ...

a)

  1. lampu_R akan aktif ketika Pb_R ditekan dan akan OFF jika Pb_R ditekan


b)


ketika ES ditekan lampu_ES akan hidup kedip kedip sampai saklar ES dikembalikan

c)

  1. lampu_F akan aktif ketika Pb_F ditekan dan akan OFF ketika Pb_R ditekan


d)

lampu_F akan aktif ketika Pb_R ditekan dan akan OFF ketika Pb_F ditekan

e)

lampu_R akan aktif ketika Pb_F ditekan dan akan OFF jika Pb_S ditekan

19.

Perhatikan gambar berikut ini!

Pernyataan yang benar sesuai dengan simbol diatas adalah ...

a)

timer nomor 001 dan waktu 9000 detik

b)

counter akan reset jika input 0.00 mendapatkan sinyal

c)

counter akan beroperasi jika Input 0.00 mendapatkan sinyal sebanyak 900 kali

d)

counter akan beroperasi jika Input 0.00 mendapatkan sinyal sebanyak 9 kali

e)

counter nomor 50 dan waktu 30

20.

Perhatikan gambar berikut ini.

Jika input pada 0.01 adalah push button NO (Pb1), input pada 0.00(Pb2) adalah push button NO dan alamat 100.07 adalah lampu indikator maka logika yang benar dari ladder diagram berikut adalah ...

a)

jika Pb1 ditekan lampu indikator akan hidup dan akan mati kembali jika Pb1 ditekan

b)

lampu indikator akan hidup jika Pb2 ditekan dan akan mati ketika Pb1 ditekan

c)

jika Pb1 ditekan lampu indikator akan hidup sampai Pb2 ditekan

d)

lampu indikator akan selalu hidup jika Pb2 tidak ditekan

e)

lampu indikator hanya akan hidup jika Pb2 ditekan

21.

Perhatikan gambar berikut!


Pernyataan yang sesuai dengan ladder diatas adalah ...


a)

output motor berada pada terminal output 1

b)


push button stop berada pada terminal input 0

c)

push button start berada pada terminal input 1

d)

motor berada pada terminal output 0

e)

motor berada pada terminal input 0

22.

PLC terdiri dari 2 jenis yaitu PLC compact dan PLC modular, jenis compact artinya...

a)

PLC mempunyai output terpisah

b)

PLC yang I/O nya menyatu atau sudah tergabung langsung dengan CPU

c)

tidak menmpuyai input

d)


PLC mempunyai input terpisah

e)

tidak mempunyai output

23.

Sebuah PLC CP1E DDRA NA 20 memiliki input sebanyak ...

a)


8 input

b)

24 input

c)

40 input

d)

  1. 12 input


e)

10 input

24.

Suatu sistem kendali bel cerdas cermat
• terdiri dari 3 peserta yang masing-masing memiliki satu tombol (PB) dan satu lampu
• memiliki 1 buah buzzer untuk semua peserta
• jika salah satu peserta menekan tombol, maka lampu peserta tersebut menyala dan buzzer berbunyi dan peserta lain tombolnya tidak berfungsi lagi
• lampu dan buzzer akan aktif sampai host menekan tombol stop/reset
dari sistem kendali diatas pernyataan input output yang benar adalah ...

a)

memiliki 2 buah input dan 2 buah output

b)

memiliki3 buah input dan 3 buah output

c)


memiliki 4 buah input dan 4 buah output

d)

  1. memiliki 4 buah input dan 3 buah output


e)

  • memiliki 3 buah input dan 4 buah output


25.

Suatu sistem pengepakan barang bekerja secara otomatis dengan melakukan feeding berupa buah apel dengan sistem kerja sebagai berikut:
• ketika tombol start ditekan, maka motor conveyor box akan aktif sehingga box pada conveyor berjalan
• ketika sensor box mendeteksi adanya box yang berada didepannya maka motor conveyor box berhenti dan motor conveyor apel aktif sehingga apel-apel akan berjalan mengisi box yang kosong
• sensor apel akan menghitung apel sebanyak 6 kali, sesuai set point yang diberikan
• ketika sensor apel telah mendeteksi sebanyak 6 buah apel, maka motor conveyor apel berhenti dan motor conveyor box kembali aktif sampai pada sensor box mendeteksi kembali box yang ada didepannya
• sistem akan bekerja terus menerus
• ketika tombol stop ditekan maka sistem akan berhenti

berdasarkan uraian diatas, pernyataan yang benar adalah ...

a)

sistem memiliki 3 buah input dan 3 buah output

b)

sistem memiliki 5 buah input dan 3 buah output

c)

sistem memiliki 3 buah input dan 2 buah output

d)

sistem memiliki 4 buah input dan 2 buah output

e)

sistem memiliki 6 buah input dan 3 buah output
