IML - CX PROG - UH

Total questions: 30

Worksheet time: 15mins

Name
Class
Date
1.

Bahasa pemrograman yang umum digunakan pada CX-Programmer adalah ...

a)

Pascal

b)

Ladder Diagram

c)

Python

d)

Assembly

e)

C++

2.

kepanjangan dari PLC adalah

a)

Program Logic Controller

b)

Programmable Linear Control

c)

Power Logic Controller

d)

Programmable Logic Controller

e)

Process Line Controller

3.

Berapa banyak input dan output yang tersedia pada PLC CP1e-E20SDrA?

a)

4 Input dan 4 Output

b)

6 Input dan 4 Output

c)

6 Input dan 4 Output

d)

12 Input dan 12 Output

e)

12 Input dan 8 Output

4.

Pada CX-Programmer, simbol kontak terbuka (normally open) ditandai dengan ...

a)

b)

c)

d)

e)

5.

Pada CX-Programmer, simbol kontak terbuka (normally close) ditandai dengan ...

a)

b)

c)

d)

e)

6.

potongan gambar program tersebut merupakan ...

a)

timer yang dipakai adalah timer ke-0

b)

timer yang dipakai adalah ke-1

c)

waktu yang digunakan adalah 100 detik

d)

waktu yang digunakan adalah 10 cycle

e)

program tersebut adalah program penghitung

7.

potongan gambar program merupakan ...

a)

Program counter ke-0

b)

program counter ke-1

c)

program digunakan untuk mengitung waktu

d)

program untuk menghitung 10 cycle

e)

program untuk mengitung sebanyak 10 detik

8.

program tersebut merupakan ...

a)

input timer 1

b)

output timer ke-0

c)

kontak bantu timer

d)

output PLC nomor 100.00

e)

sambungan ke lampu

9.

Bagian dari kotak dialog CX-programmer ini disebut ...

a)

menubar

b)

toolbar

c)

menu project

d)

programming workspace

e)

windows menu

10.

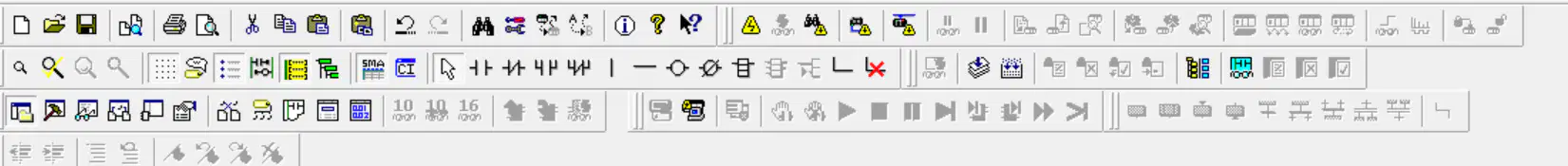

Bagian dari kotak dialog CX-programmer ini disebut ...

a)

menubar

b)

toolbar

c)

menu project

d)

programming workspace

e)

windows menu

11.

Bagian yang dilingkari merah disebut ...

a)

symbol

b)

timer number

c)

set value

d)

instruction

e)

mnemonic

12.

Bagian yang dilingkari merah disebut ...

a)

symbol

b)

counter number

c)

set value

d)

instruction

e)

mnemonic

13.

Perhatikan gambar dibawah! Lampu akan meyala jika ….

a)

Saklar A tertutup dan B terbuka

b)

Saklar A tertutup dan B tertutup

c)

Saklar A tertutup dan B terbuka

d)

Saklar A terbuka dan B terbuka

e)

Saklar A terbuka dan B terbuka

14.

Alamat 100.00 pada PLC merupakan alamat ....

a)

Komunikasi

b)

Power Supply

c)

Central Processing Unit

d)

Input

e)


Output

15.

Apa nama aplikasi untuk memprogram PLC merek OMRON?

a)

Logic Pro

b)

Pro Logic

c)

CX-Designer

d)

CX-Programmer

e)

CP-Programmer

16.

Pada saat set-up program PLC terdapat kesalahan komunikasi dan disebutkan bahwa PLC yang digunakan tidsk sesuai. cara memperbaiki komunikasinya adalah …

a)

Mengganti jenis PLC dengan memilih CPU PLC yang sesuai.

b)

Mengganti PLC yang dipakai

c)

Mengganti kabel komunikasi

d)

Mengganti input

e)


Mengganti output

17.


Di dalam sistem kendali PLC fungsi utama dari PLC adalah sebagai?

a)

Sebagai input yang memberikan masukan ke sistem kendali

b)

Sebagai jantung sistem kendali yang dapat mengidentifikasi masukan lalu di proses dan dieksekusi

c)

Sebagai input dan output

d)

Sebagai input saja

e)

Sebagai output saja

18.

Pada sistem kendali PLC terdapat peralatan input, yang termasuk kedalam peralatan input pada sistem kendali PLC adalah?

a)

Tombol, sensor,saklar

b)

Mesin, lampu

c)

PLC

d)

Kontaktor magnet

e)


Buzer

19.

Yang dimaksud dengan gambar di samping adalah?

a)

Kontak Normally Open

b)

Kontak Normally Close

c)

Kontak Coil

d)

Function

e)

Fasa

20.

Yang dimaksud dengan gambar di samping adalah?

a)

Catu daya

b)

Kontak Normally Close

c)

Kontak Coil

d)

Input PLC

e)

Function

21.

Jika input (0.00) ditekan sesaat, maka output (100.00) akan aktif. Manakah rangkaian yang tepat?

a)

b)

c)

d)

e)

22.

Gambar dibawah menunjukan tipe CPU E20 yang berarti!

a)

Jumlah Input PLC 20

b)


Jumlah Output PLC 20

c)

Tipe PLC E20

d)


Jumlah Input dan Output PLC 20

e)

Merek PLC E20

23.

Kolom yang harus di pilih untuk menentukan tipe dari PLC yang digunakan adalah

a)

Device Name

b)

Device Type

c)

Network Type

d)

Setting

e)

SYSMAC WAY

24.

Penulisan input yang benar pada pemrograman PLC adalah

a)

0.01

b)

I: 01

c)

I:0.1

d)

I: 00.1

e)

I: 0.01

25.

Penulisan Output yang benar pada pemrograman PLC adalah

a)

O: 100.01

b)

O: 1000.01

c)

Q: 100.01

d)

Q: 10.01

e)

Q: 100.1

26.

Dari gambar dibawah ini, manakah yang memiliki fungsi sebagai pengunci pada rangkaian?

a)

1

b)

2

c)

3

d)

4

e)

1 dan 2

27.

Untuk menyimpan program ladder diagram yang telah di buat dapat dilakukan dengan meng-klik file lalu …

a)

Open

b)

Save

c)

Exit

d)

New

e)

Close

28.

perintah untuk menambahkan timer 2 detik pada CX-Programmer yang tepat adalah

a)

TIM 0000 #2

b)

TIM 0000 2

c)

TIM 0000 #2s

d)

TIM 0000 #20

e)

TIM 0000 #200

29.

fungsi dari tombol pada MENU BAR "WOK ONLINE" pada cx-programmer adalah

a)

transfer program ke PLC

b)

menghubungkan dengan PLC

c)

transfer program dari PLC

d)

bekerja pada jaringan PLC

e)

melihat tampilan program didalam PLC

30.

perintah untuk menambahkan counter 5 kali hitungan adalah

a)

CNT 0001 #50

b)

COUNT 0001 #5

c)

CNT 0001 5

d)

CNT 0001#5

e)

C0001 #5
