WorksheetsElektromechatron 2022/2023
Total questions: 16
Worksheet time: 8mins
Pomiaru przesunięcia kątowego możemy dokonać za pomocą
fototranzystora.
układu sterownika PWM.
rezystora dekadowego.
enkodera.
Na rysunku pokazano
silnik prądu stałego DC.
serwomechanizm.
silnik krokowy.
silnik BLDC.
Do odkręcenia śruby przedstawionej na ilustracji należy użyć
klucza płaskiego.
wkrętaka z końcówką torx.
wkrętaka z końcówką krzyżową.
klucza imbusowego.
W jakich jednostkach oznacza się obudowy nawierzchniowe elementów biernych o oznaczeniu 0805?
calach
milimetrach
centymetrach
milsach

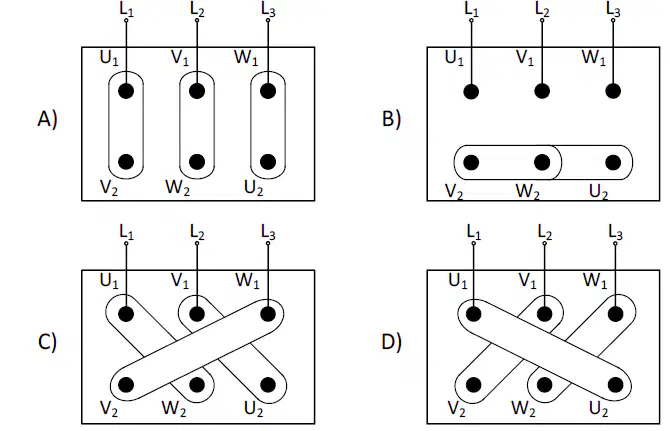

Który rysunek poniżej przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami w trójkąt?
Tabliczka A)
Tabliczka B)
Tabliczka C)
Tabliczka D)
Rysując diagram stanów układu mechatronicznego użyto różnych symboli. Który z symboli przedstawionych na rysunku odpowiada operacji sumy sygnałów?
Symbol (a)
Symbol (b)
Symbol (c)
Symbol (d)

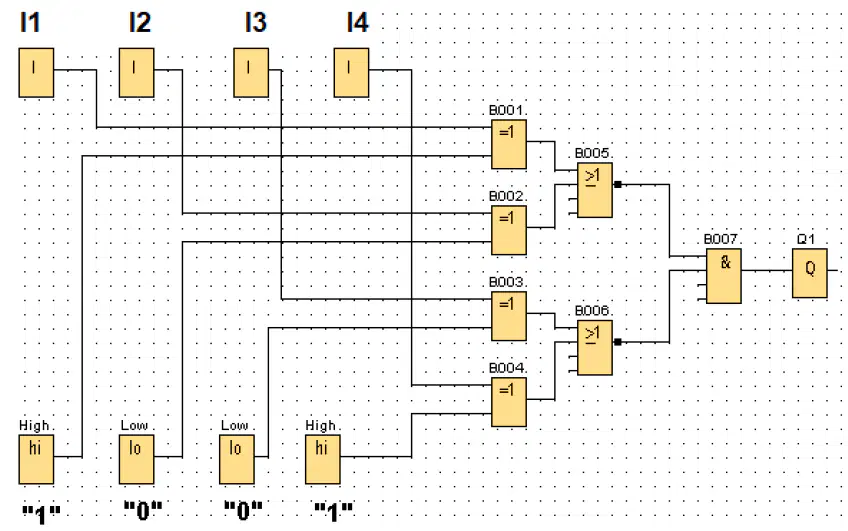

W układzie mechatronicznym wykonano sterowanie za pomocą bramek logicznych. Które stany logiczne powinniśmy podać na wejścia I1, I2, I3, I4 aby na wyjściu Q1 uzyskać stan wysoki.
I1 = 0, I2 = 0, I3 = 0, I4 = 0
I1 = 1, I2 = 1, I3 = 1, I4 = 1
I1 = 0, I2 = 1, I3 = 1, I4 = 0
I1 = 1, I2 = 0, I3 = 0, I4 = 1
Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy użyć, aby układ zapewniał spowolnienie wysuwu tłoczyska siłownika.
Połączenie V1
Połączenie V2
Połączenie V3
Połączenie V4
Który z zaworów należy zastosować w miejscu oznaczonym 1V3 aby uzyskać maksymalną prędkość wysuwania tłoczyska 1A1?
Wolnego spustu
Dławiący
Szybkiego spustu
Dławiąco-zwrotny
Na podstawie fragmentu algorytmu SFC, podaj poprawny warunek umożliwiający przejście do kroku 2 algorytmu.
S1 = 0, S2 = 0, S3 = 0
S1 = 1, S2 = 1, S3 = 0
S1 = 1, S2 = 0, S3 = 0
S1 = 0, S2 = 1, S3 = 0

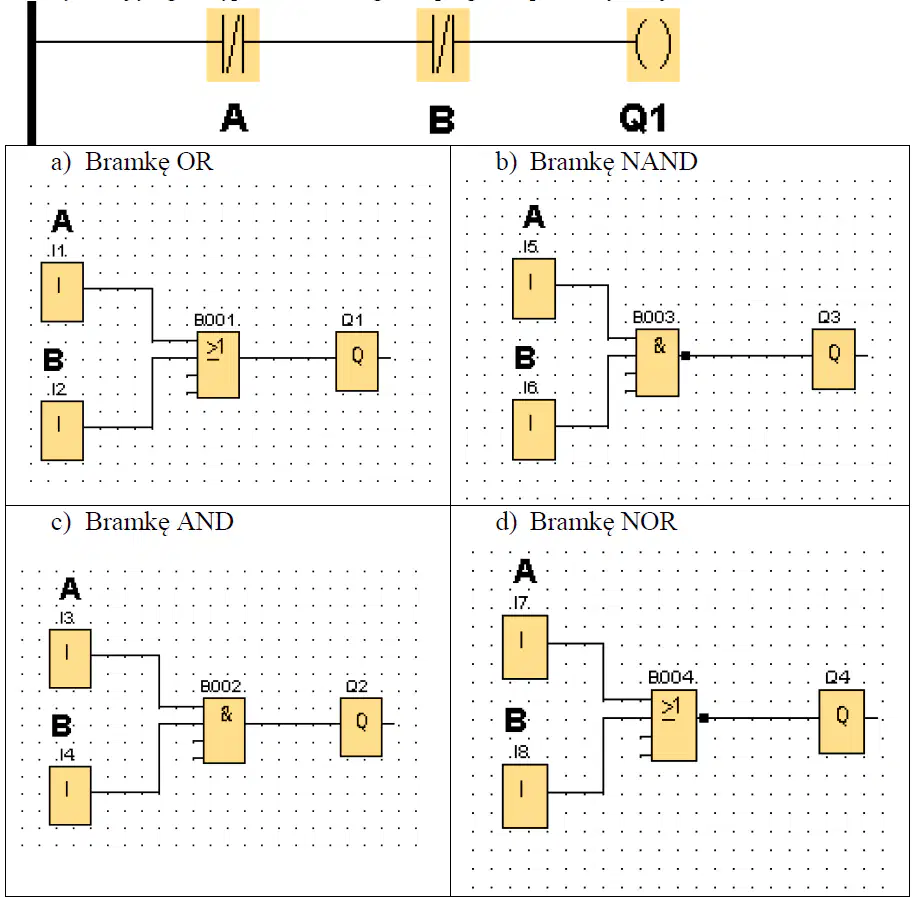

Którą funkcję logiczną przedstawia fragment programu pokazany niżej?
Bramkę OR
Bramkę NAND
Bramkę AND
Bramkę NOR
Korzystając z zależności wskaż powierzchnię czynną tłoka A, jeżeli siłownik wywiera siłę F = 2 kN przy ciśnieniu p = 1 MPa i współczynniku sprawności = 0,8.
1000 mm2
2000 mm2
2500 mm2
3500 mm2
Rysunek przedstawia fragment algorytmu SFC sterowania cewką Q1 realizowany przez sterownik PLC. Zakładając, że na wykresach czas 0 s oznacza początek kroku 5 wskaż, który z przebiegów wysterowania cewki Q1, między krokami 5 i 6, jest poprawny.
Przebieg (a)
Przebieg (b)
Przebieg (c)
Przebieg (d)
Który z symboli użyty na schemacie elektrycznym przedstawia czujnik indukcyjny zbliżeniowy.
Symbol (a)
Symbol (b)
Symbol (c)
Symbol (d)
Którą funkcję logiczną opartą na pracy styków S1 i S2 realizuje układ pokazany na rysunku.
NAND
NOR
OR
AND

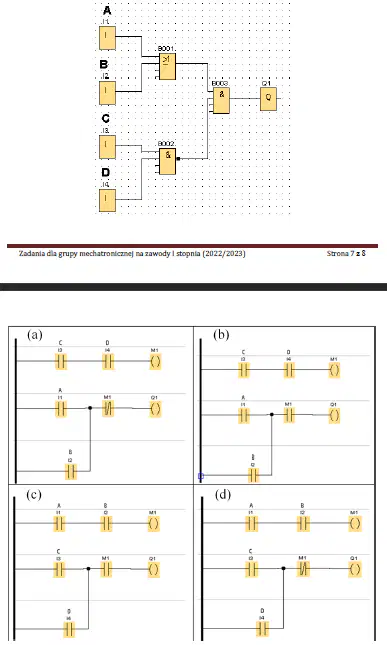

Który z programów napisanych w języków LD odpowiada programowi napisanemu w języku FBD.
Program (a)
Program (b)
Program (c)
Program (d)
