WorksheetsUSG Penerapan Rang.Elekrtronika
Total questions: 25
Worksheet time: 15mins
Apa definisi dari rangkaian elektronik daya yang biasanya berfungsi untuk mengubah tegangan DC menjadi tegangan AC?
Inverter
Konverter
Rectifier
Amplifier
Booster
Jika tegangan baterai diganti dengan 24 VDC, berapa tegangan keluaran pada transformator?
240 VAC
240 VDC
220 VAC
220 VDC
120 VAC
Berdasarkan gambar rangkaian inverter sederhana berikut, apa bentuk sinyal keluaran yang dihasilkan?
Sine
Gergaji
Persegi
Panjang
Pendek
Gambar mana yang memiliki fungsi untuk mengubah tegangan AC menjadi DC?
Gambar 1
Gambar 2
Gambar 3
Gambar 4
Gambar 5
Tentukan gambar nomor mana yang mewakili rangkaian bias transistor CB!
Gambar 1
Gambar 2
Gambar 3
Gambar 4
Gambar 5
Jika tegangan input pada regulator IC adalah 32 volt dan IC1 diberi label 7924, berapa tegangan outputnya?
-24 volt
-18 volt
24 volt
18 volt
12 volt
Komponen manakah yang menstabilkan sirkuit catu daya?
Transformator
Dioda Zener
Dioda Penyearah
Transistor
Kapasitor
Mengabaikan kerugian dan penurunan tegangan di kumparan sekunder, berapa tegangan keluaran pada transformator?
20 VAC
10 VDC
10 VAC
20 VDC
15 VAC
Jika Anda ingin mengukur arus DC, pemilih multimeter harus diarahkan ke:
Ohm pada X1 setelah kalibrasi
Volt DC pada 50 V
Volt AC pada 1000 V
Arus DC pada rentang tertinggi
Arus AC pada yang terendah
Jika Anda ingin mengukur tegangan DC sebesar 12 V, pemilih multimeter harus diarahkan ke:
Ohm pada X1 setelah kalibrasi
Tegangan DC pada 50 V
Arus DC pada rentang tertinggi
Tegangan AC pada 1000
Tegangan DC 1000
Perintah mana yang bukan langkah dalam mengukur arus listrik?
Atur saklar pemilih ke DCA
Pilih skala sesuai dengan arus yang diperkirakan akan diukur.
Putuskan pasokan listrik yang terhubung ke beban.
Kemudian sambungkan probe multimeter ke terminal sirkuit paralel.
Baca hasil pengukuran di layar multimeter.
PLTS (Pembangkit Listrik Tenaga Surya) ramah lingkungan dan sangat menjanjikan. Sebagai alternatif untuk menggantikan PLTU (Pembangkit Listrik Tenaga Uap) yang menggunakan minyak dan batu bara. Komponen utama yang dapat menyimpan energi listrik adalah:
Sel Surya
Pengontrol Pengisian
Baterai
Inverter
Konverter
Panel surya mengubah sinar matahari menjadi listrik. Sel silikon (juga disebut sel surya) yang diterangi oleh sinar matahari menghasilkan foton yang menghasilkan arus listrik. Sebuah sel surya menghasilkan sekitar 0,5 Volt. Jika 36 sel dihubungkan secara seri, berapa voltase maksimum yang dihasilkan oleh panel surya?
12 volt
14 volt
15 volt
16 volt
18 volt
Gambar ini menunjukkan blok sirkuit ...
Sumber tegangan konstan
Sumber arus konstan
Stabilisator tegangan paralel
Stabilisator tegangan seri
Sirkuit konverter

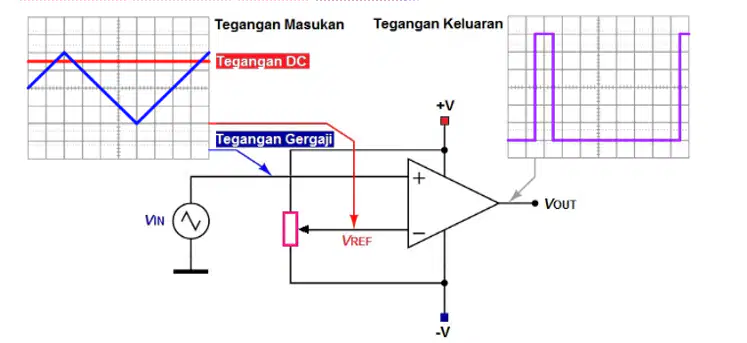

Amati rangkaian osilator berikut! Pernyataan mana tentang kondisi tegangan PWM yang benar?
VREF < Tegangan VIout
VREF = Tegangan VIN
VREF > Tegangan VIN
VREF ≠ Tegangan VIN
VREF < Tegangan VIN
Sebuah perangkat elektronik yang dirancang untuk mengubah sinyal atau informasi analog menjadi sinyal digital.
D/A
A/D
D/AC
A/DC
D/A & A/D
Gambar berikut menunjukkan diagram blok (Switched Mode Power Supply (SMPS). Interpretasi dari diagram blok yang ditandai dengan merah menunjukkan area ... atau ...
Grounding sekunder atau grounding panas
Grounding primer atau grounding panas
Grounding primer atau grounding dingin
Grounding primer atau grounding
Grounding sekunder atau grounding sekunder panas
Pasokan daya dari set televisi menerapkan rectifikasi langsung dari tegangan.

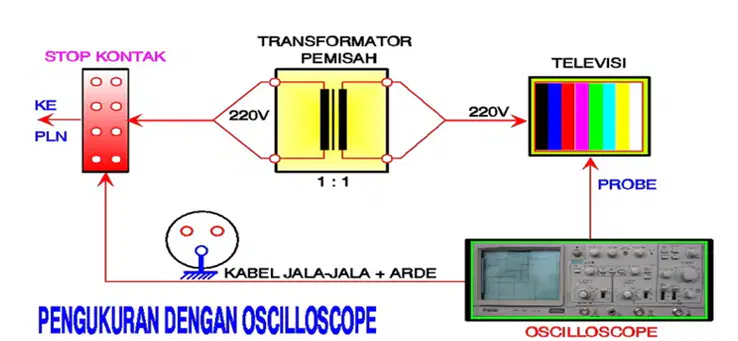

Power supply pesawat televisi menerapkan penyearahan langsung dari tegangan jala-jala 220V/50Hz, dan agar kompatibel dapat dihubungkan dengan perangkat elektronik lainnya, seperti pemutar TV, Amplifier. Untuk itu diperlukan sistem grounding terpisah. Transformator pemisah diperlukan untuk menghindari terjadinya kecelakaan kerja pada saat melakukan pengukuran dengan menggunakan ....
Oscilloscope Dual Probe dan secara bersamaan dengan multimeter
Oscilloscope Dual Probe
Oscilloscope Single Probe
Oscilloscope Dual Probe dan secara bersamaan dengan Pattern Generator
Digital Multimeter

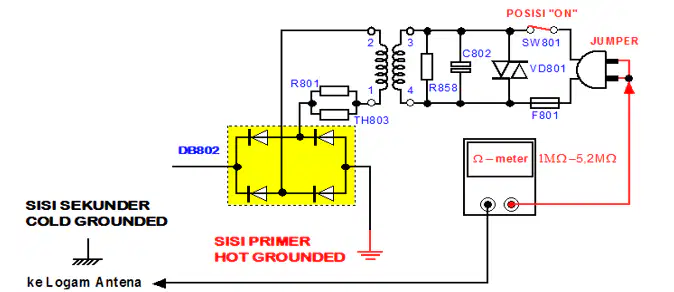

Metode pengukuran yang ditunjukkan pada gambar rangkaian bagian Power supply penerima televisi adalah bertujuan untuk mengetahui ….
Jalur yang terputus antara konektor jala jala dengan konektor antena
tegangan bocor sisi sekunder (Leakage Voltage Cold Test) yang diijinkan
Jalur yang terputus pada steker dari jala-jala yang putus/rusak
arus bocor sisi sekunder (Leakage Current Cold Test) yang diijinkan
tegangan bocor sisi primer (Leakage Voltage Cold Test) yang diijinkan
Perangkat keras komputer yang berfungsi untuk memberikan suplai listrik ketika tegangan utama tidak berfungsi (terhenti, pemadaman listrik). Adalah……...
SMPS
INVERTER
UPS
STAVOL
REGULATOR
Listrik merupakan hal yang sangat penting di kehidupan kita. Setiap pekerjaan kita pasti dibantu dengan adanya listrik. Mulai dari peralatan rumah tangga, penerangan hingga pengaturan suhu ruangan pun semuanya dibantu dan dikontrol oleh sensor. Sensor yang digunakan untuk mendeteksi keberadaan Manusia adalah.....
PIR
Transducer
Thermocouple
photo transistor
PTC
Sebuah rangkaian op-amp pembalik seperti gambar di bawah memiliki nilai-nilai yaitu: tahanan feedback = 330 kΩ; tahanan input = 1 kΩ; dan tegangan input = 17 mV. Hitung tegangan output (Vout) pada rangkaian tersebut?
- 5.21 V
- 5.31 V
- 5.41 V
- 5.51 V
- 5.61 V
SCR atau Silicon Controlled Rectifier pada dasarnya merupakan Dioda yang memiliki 3 terminal/ kaki yaitu Anoda, Katoda, dan Gate. Tentukan langkah-langkah mengaktifkan SCR yang benar berdasarkan pernyataan di bawah!
1. Memberi tegangan positif pada anoda. 2. Memberi tegangan trigger pada Gate. 3. SCR akan aktif. 4. Memberi tegangan negatif pada katoda
4 - 2 - 3 - 4.
3 - 2 - 3 - 1.
1 - 2 - 3 - 4.
1 - 4 - 2 - 3.
Sensor cahaya adalah komponen elektronika yang dapat/ berfungsi mengubah suatu besaran optik (cahaya) menjadi besaran elektrik. Di bawah ini adalah nama - nama sensor cahaya. Tentukan sensor jika kena cahaya tahanannya menjadi turun!
Transistor foto
Diode foto
LDR
Sensor cahaya ultraviolet
Sensor cahaya infra merah
