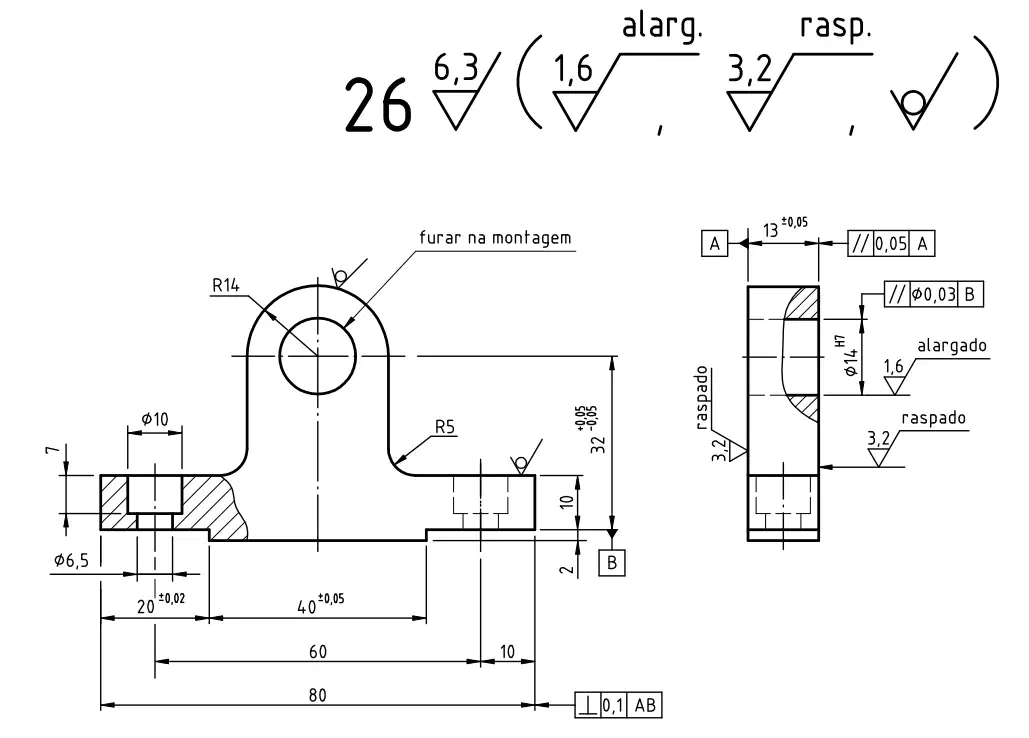

wayground logo

Free Printable Worksheets

NEW

Font size

S
M
L
XL
Worksheets

DT - 02 - mec

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Qual o processo de fabricação indicado para as faces superior ?

a)

torneado

b)

limado

c)

fresado

d)

retificado

2.

Qual o processo de fabricação indicado para as faces superior?

a)

torneado

b)

limado

c)

fresado

d)

retificado

3.

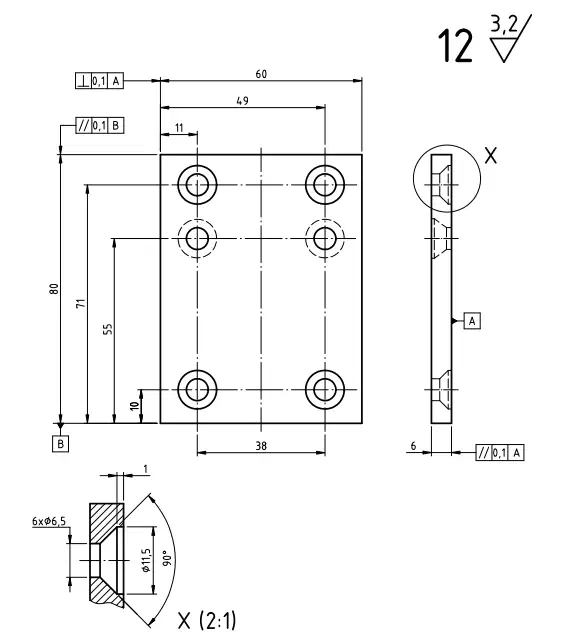

Qual o valor de acabamento recomendado para a usinagem da peça?

a)

0,1 Ra

b)

0,1 Rq

c)

6,3 Ra

d)

6,3 Rq

4.

Qual a técnica a função da linha de ruptura na peça?

a)

demonstrar que a peça sofreu encurtamento

b)

demonstrar que a peça sofreu alongamento

c)

representar o interior da peça

d)

representar os detalhes internos da peça

5.

Qual as tolerâncias geométricas indicadas na vista frontal?

a)

paralelismo e perpendicularidade

b)

paralelismo e simetria

c)

paralelismo e planeza

d)

paralelismo e retilinidade

6.

Qual a tolerâncias geométricas indicadas entre a cota 80 e face "A"?

a)

paralelismo

b)

simetria

c)

planeza

d)

retilinidade

7.

Qual o tipo de furo será realizado na peça durante a usinagem?

a)

escareado

b)

cego

c)

passante

d)

rebaixado

8.

Quantos furos existem na face FRONTAL da peça?

a)

6

b)

2

c)

3

d)

4

9.

Quantos furos existem na face POSTERIOR da peça?

a)

1

b)

2

c)

3

d)

4

10.

Qual técnica foi realizada para demonstrar os detalhes do furo?

a)

corte parcial

b)

detalhe ampliado em corte

c)

vista auxiliar

d)

rotação de detalhes

11.

Qual técnica foi realizada para demonstrar os detalhes dos furos?

a)

corte parcial

b)

corte total

c)

corte em desvio

d)

secção

12.

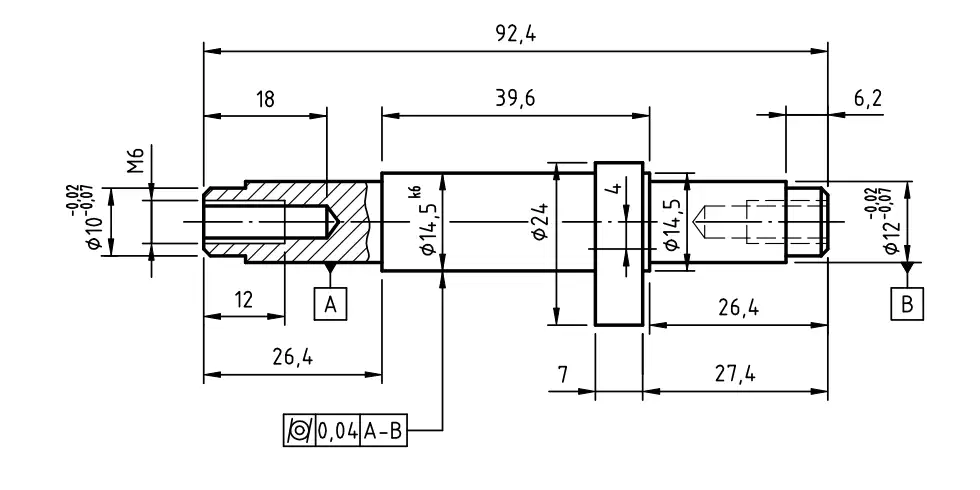

Quantos furos roscados existem na peça?

a)

1 furo M6

b)

1 furo 10 mm

c)

2 furos

d)

4 furos

13.

Qual o valor de rugosidade indicado para o furo 12 H7?

a)

0,03 Ra

b)

0,1 Ra

c)

0,2 Ra

d)

1,6 Ra

14.

Quantos furos existem nesta peça?

a)

1

b)

2

c)

3

d)

4

15.

Qual a tolerância geométrica indicada para a espessura ?

a)

paralelismo 0,03

b)

Posição de elemento 0,03

c)

simetria 0,03

d)

perpendicularidade 0,03

16.

Qual a tolerância DIMENSIONAL indicada para O FURO 12 MM ?

a)

H7

b)

M6

c)

0,03

d)

0,01

17.

Qual o diâmetro menor dos furos rebaixados?

a)

6,5 mm

b)

10 mm

c)

14 mm

d)

13 mm

18.

Qual a altura total da peça?

a)

32

b)

48

c)

40

d)

60

19.

Qual o valor da rosca presente no parafuso?

a)

12

b)

21

c)

12

d)

5/16''

20.

Qual a indicação da tolerância de geometria?

a)

manter o diâmetro de 5/16'' concêntrico em relação ao diâmetro 10 mm

b)

manter o diâmetro de 5/16'' paralelo em relação ao diâmetro 10 mm

c)

manter o diâmetro de 5/16'' simétrico em relação ao diâmetro 10 mm

d)

manter o diâmetro de 5/16'' inclinado em relação ao diâmetro 10 mm

21.

A cota 1 x 45 representa:

a)

raio de 1mm x 45 graus

b)

chanfro de 1mm x 45 graus

c)

rebaixo de 1mm x 45 graus

d)

canal de 1mm x 45 graus

22.

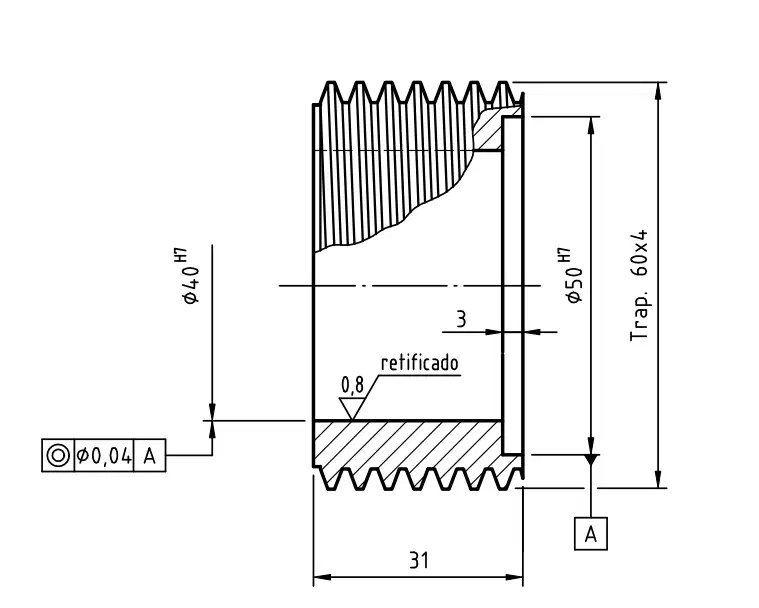

Qual rosca esta representada no desenho:

a)

Trapezoidal diâmetro 60 passo 4

b)

Triangular diâmetro 60 passo 4

c)

Quadrada diâmetro 31 passo 3

d)

Redonda diâmetro 40 H7

23.

Qual técnica foi utilizada pelo desenhista para representação da peça?

a)

Perspectiva isométrica

b)

Vista lateral

c)

Corte parcial

d)

Meio corte

24.

O furo de diâmetro 40 H7 é caracterizado como:

a)

Passante

b)

Cego

c)

Obilongo

d)

Rebaixo

25.

O furo de diâmetro 50 H7 é caracterizado como:

a)

Passante

b)

Cego

c)

Rebaixo

d)

Canal

26.

Qual a tolerância geométrica indicada para a fabricação da peça?

a)

Concentricidade

b)

Circularidade

c)

Simetria

d)

Cilindricidade

27.

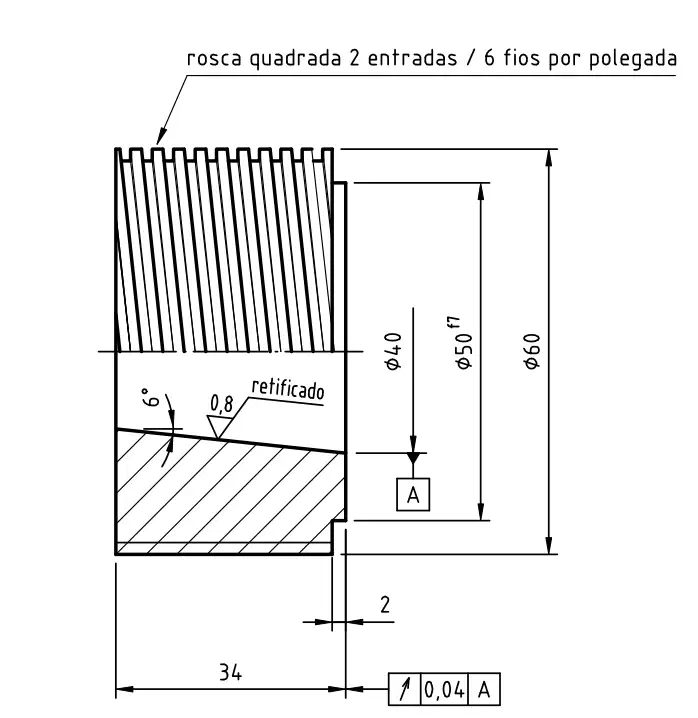

Qual O diâmetro do furo indicado no desenho em meio corte?

a)

40 mm x 6 graus

b)

50f7

c)

60

d)

50 x 6 graus

28.

Qual as dimensões do rebaixo na peça?

a)

40 mm x 6 graus

b)

50f7 x 2

c)

60 x 2

d)

50 x 6 graus

29.

Quantos furos estão representados na vista?

a)

1

b)

2

c)

3

d)

0

30.

Qual tipo de furo foi representados no desenho?

a)

furo paralelo

b)

furo roscado

c)

furo escareado

d)

furo rebaixado

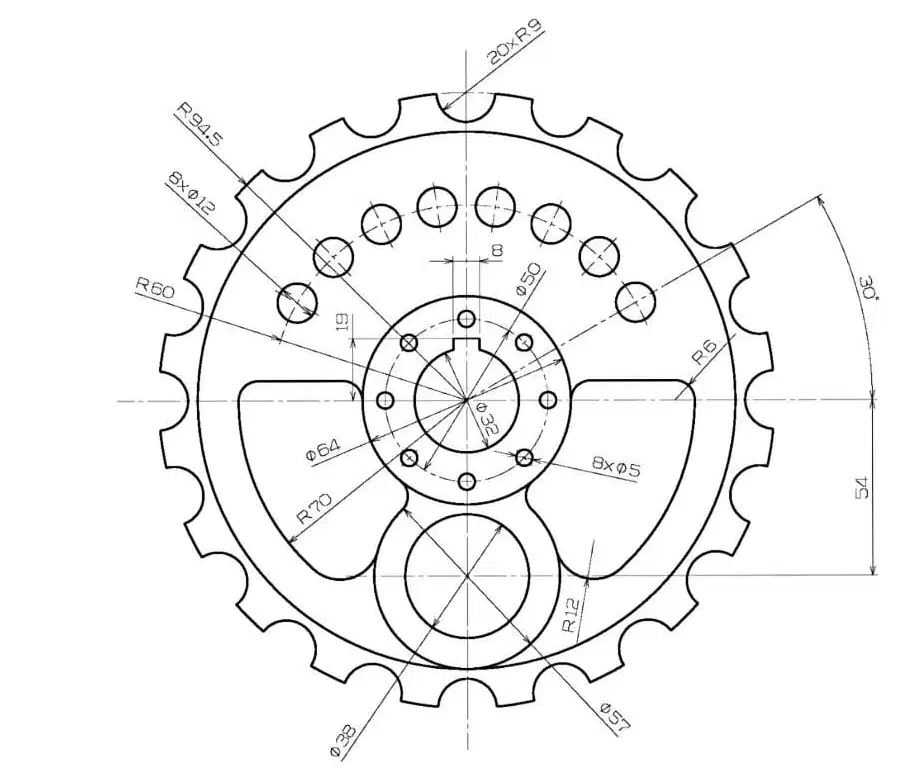

31.

Quantos furos foram representados no desenho?

a)

8

b)

16

c)

20

d)

17

32.

Qual a largura do rasgo de chaveta?

a)

8

b)

16

c)

19

d)

50

33.

Qual o diâmetro externo da peça?

a)

94,5

b)

60

c)

120

d)

189

34.

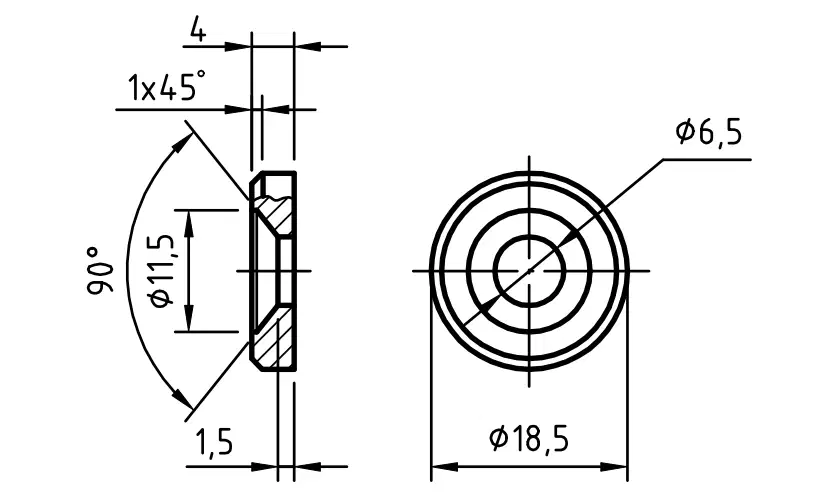

A peça representada é considerada qual elemento de máquina ?

a)

polia

b)

arruela

c)

chapa

d)

engrenagem

35.

A peça representada é considerada qual elemento de máquina ?

a)

polia

b)

arruela

c)

chapa

d)

engrenagem

36.

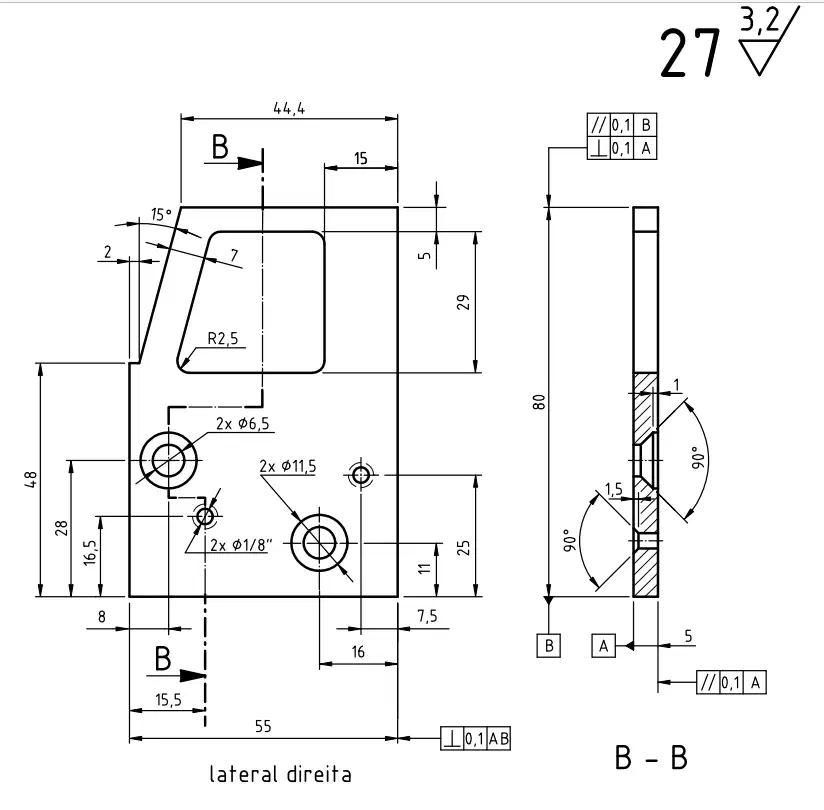

Qual tipo de furo está representado no desenho?

a)

Rebaixado

b)

Escareado

c)

Paralelo

d)

Cego

37.

Qual diâmetro dos furos indicados no desenho?

a)

2

b)

1/8''

c)

6

d)

27

38.

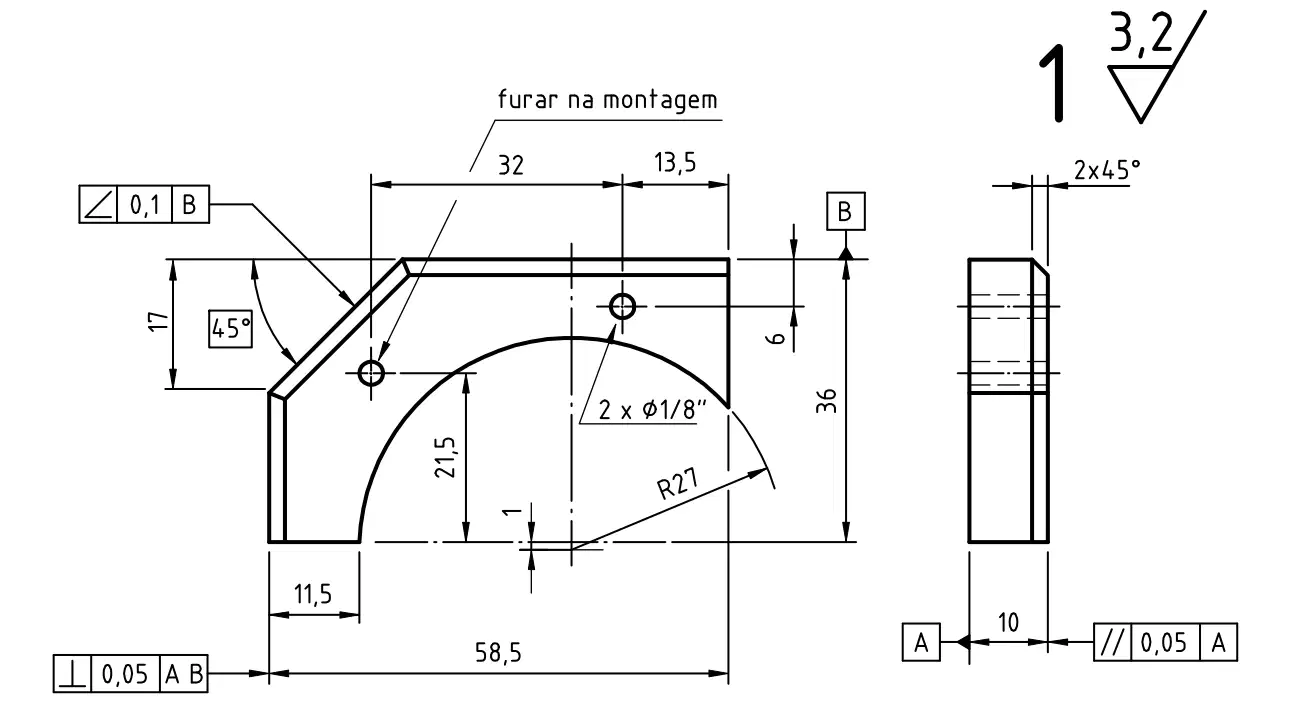

Quantas arestas da peça serão chanfradas 2 x 45 graus?

a)

1

b)

2

c)

3

d)

4

39.

Qual o valor de acabamento indicado para peça?

a)

3,2 Ra

b)

3,2 Rq

c)

3,2 Rz

d)

3,2 Rr

40.

Qual a tolerância geométrica indicada para o chanfro 17 x 45 graus?

a)

inclinação

b)

paralelismo

c)

perpendicularidade

d)

retilineidade

41.

Qual a profundidade dos furos?

a)

passantes

b)

8 mm

c)

11,5 mm

d)

6 mm

42.

Qual a tolerância geométrica indicada para as faces A e B?

a)

Perpendicularidade

b)

Paralelismo

c)

Inclinação

d)

Simetria

43.

Qual a espessura da chapa indicada para a fabricação da peça?

a)

3

b)

0,2

c)

3,2

d)

4

44.

Qual o valor de rugosidade indicada para os furos?

a)

3 Ra

b)

0,2 Ra

c)

3,2 Ra

d)

4 Ra

45.

Qual técnica foi utilizada no desenho para representação da vista lateral?

a)

Corte parcial

b)

Corte total

c)

Corte em desvio

d)

Meio corte

46.

Quantos furos escareados possui a peça ?

a)

2

b)

3

c)

4

d)

5

47.

Qual a profundidade do ESCAREADO no furo de diâmetro 6,5 mm ?

a)

1

b)

1,5

c)

3,2

d)

5

48.

Qual técnica foi utilizada pelo desenhista para a representação do perfil cilíndrico da peça?

a)

Seção

b)

Corte

c)

Encurtamento

d)

Ampliação

49.

Qual técnica foi utilizada pelo desenhista para a representação da nervura da peça?

a)

Seção

b)

Omissão de corte

c)

Encurtamento

d)

Ampliação

50.

Qual o diedro indicado para a representação de peças segundo ABNT?

a)

Primeiro Diedro

b)

Segundo Diedro

c)

Terceiro Diedro

d)

Quarto Diedro
