WorksheetsElektrisches Feld & Kondensator
Total questions: 17
Worksheet time: 21mins
Die elektrische Ladung Q beschreibt,
ob in einem Körper ein Elektronenüberschuss oder ein Elektronen-_ vorliegt.
(a)
Bei konstanter elektrisher Ladung Q zweier Ladungsträger steigt die Coulomb-Kraft F, wenn ...
der Radius r sich erhöht.
der Radius r sich verringert.
Bei konstantem Radius r zwischen zwei Ladungsträgern steigt die Coulomb-Kraft F, wenn ...
die Ladung Q sich erhöht.
die Ladung Q sich verringert.
Zeichnen Sie ein elektrisches Feld zwischen zwei unterschiedlich geladenen Ladungsträgern!
Mit welchem Bauelement kann man ein homogenes elektrisches Feld erzeugen?
Ergänzen Sie den Aufbau des Plattenkondensators mit dem fehlenden Fachbegriff!
(a)
Was muss für die Permittivität ϵ eingesetzt werden, um die Kapazität zu berechnen?
C=ϵ⋅dA
ϵr
ϵ0+ϵr
ϵ0⋅ϵr
ϵ0
Welchem Wert entspricht die elektrische Feldkonstante [mpF] ?
8,854
6,674
9,109
1,602
Gepolte Kondensatoren können nur ...
an Wechselspannung betrieben werden.
in einer Richtung eingebaut sein.
an Gleichspannung betrieben werden.
einen Elektrolyt als Kathode (-) besitzen.

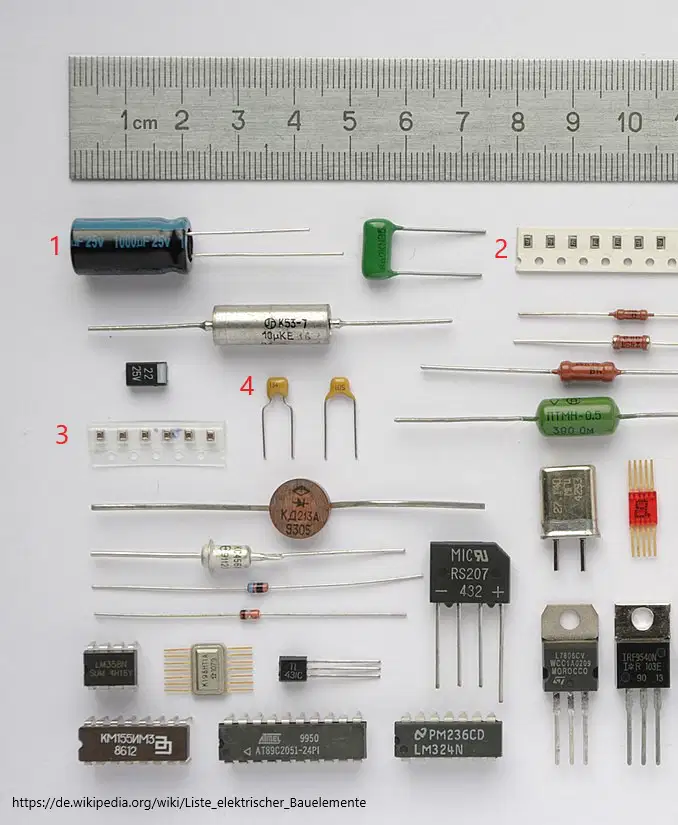

Welche dieser Bauelemente sind Kondensatoren?
1
2
3
4
Welche Formeln sind korrekt?
Q=EF
I=tQ
U=rE
C=UQ
Welche Schaltung ist das?
RC-Schaltung
RI-Schaltung
LC-Schaltung
IC-Schaltung

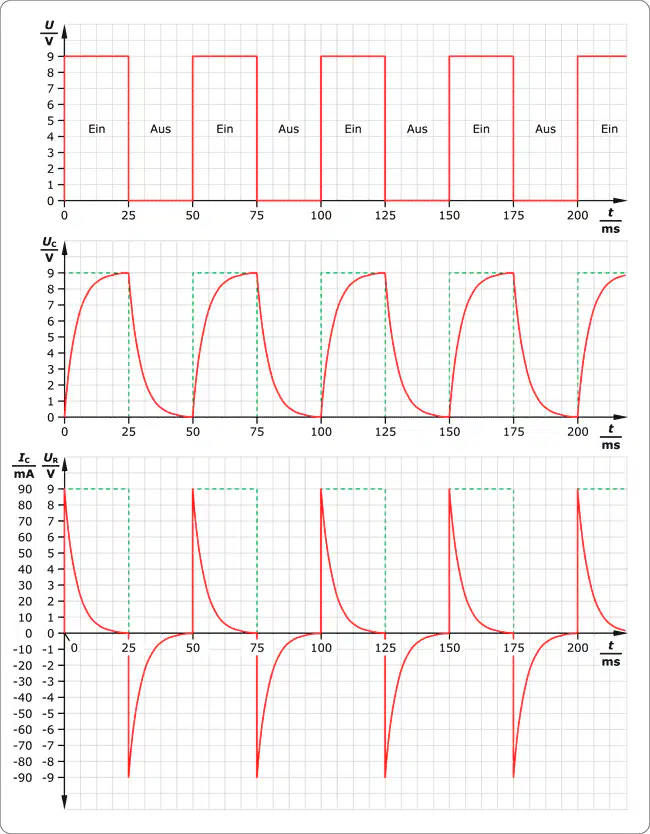

Die RC-Schaltung unter einer Rechteckspannung:
Nach wieviel Millisekunden ist der Kondensator vollständig geladen?
0 ms
25 ms
50 ms
Zeichnen Sie den Spannungsverlauf beim Entladevorgang eines Kondensators!
Nach wieviel Sekunden ist der Entladevorgang des Kondensators vollständig abgeschlossen, wenn C = 10 µF und R = 1 kOhm sind?
Was schätzen Sie wieviele Ihrer Antworten richtig sind?
13-15
10-12
7-9
4-6
1-4
Ihre Meinung zum Quiz:
