WorksheetsQuiz Mikrokontroller 1
Total questions: 25
Worksheet time: 4mins
Komponen apakah ini
Ardiuno
Arduino Mega
Arduino Uno
Arduino Nano

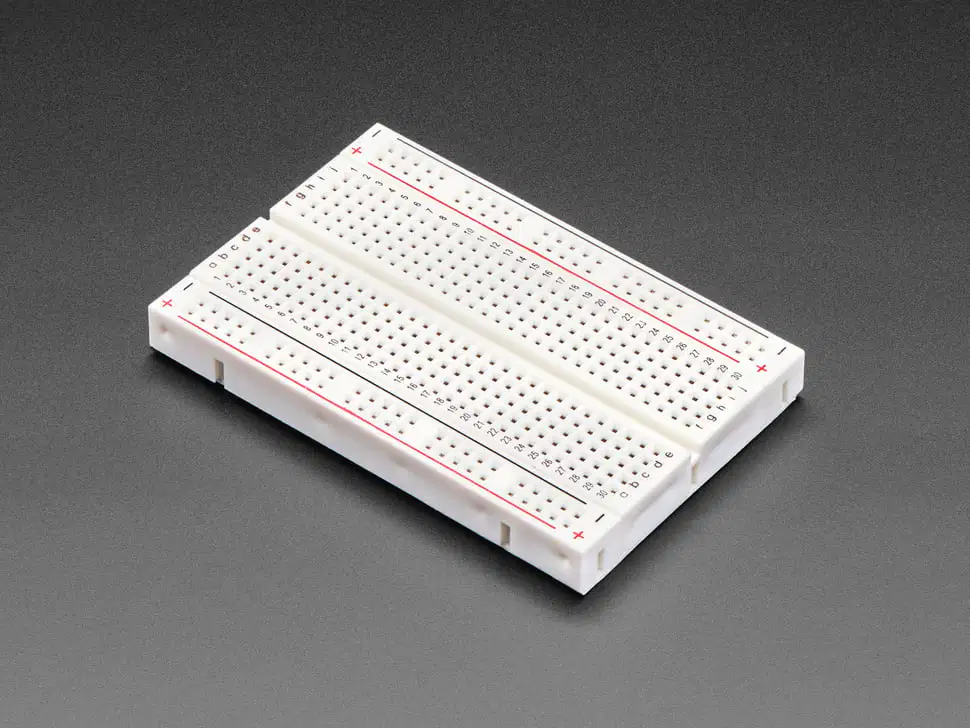

Komponen apakah ini
Bread Board
Papan PCB
Lampu LED
Jumper

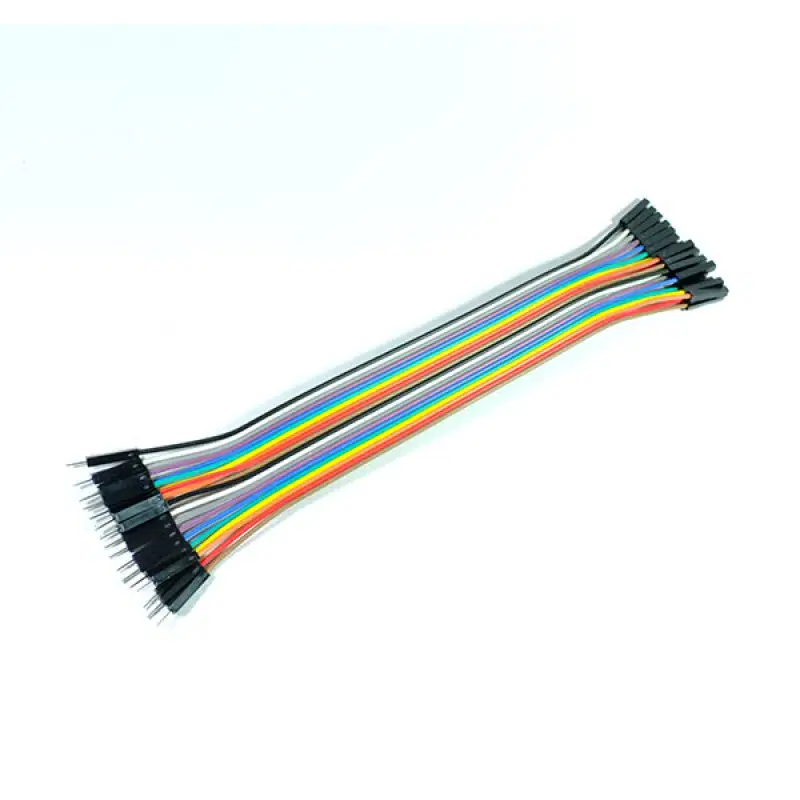

Komponen apakah ini
Kabel jumper
Kabel jumper female-female
Kabel Jumper Female-Male
Kabel jumper male-male
Komponen apakah ini
Lampu Bohlam
Lampu LED
Kabel Jumper
Bread Board
Komponen apakah ini
Resistor 560 ohm
Resistor 1k ohm
Resistor 110 ohm
Resisto 220 ohm
Pengertian mikrokontroler adalah
Struktur dan mekanisme untuk menghubungkan pemroses memory utama perangkat masukan atau keluaran
Menyimpan data dan program
Mengendalikan operasi komputer dan melakukan fungsi pemrosesan data
Chip IC yang dapat menerima sinyal input, mengolahnya, memberi sinyal output sesuai dengan program yang diberikan
Berapa tegangan yang dibutuhkan Arduno Uno
0 - 5 V DC
0 - 10 V AC
5 - 15 V DC
5 - 25 V AC
Software untuk memprogram arduino Uno
Arduino IDE
Tinkercad
Ms. Wdrd
Ms. Excel
Web untuk melakukan simulasi percobaan rangkaian
Arduino IDE
Tinkercad
Ms. Word
Ms. Excel

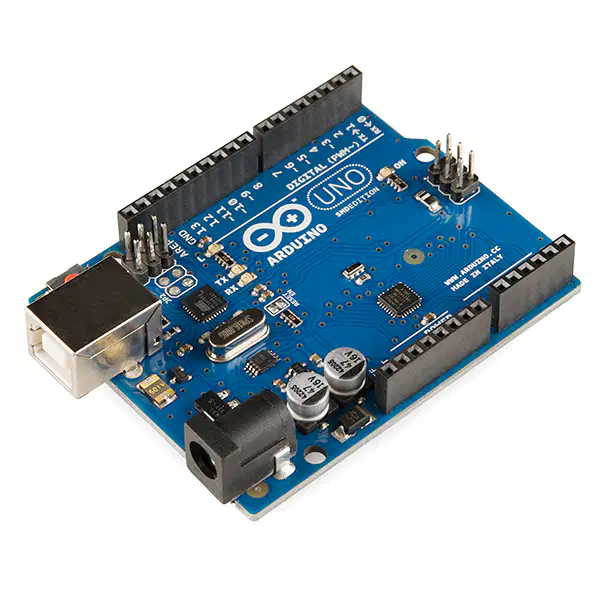

Yang merupakan gambar Arduino Uno

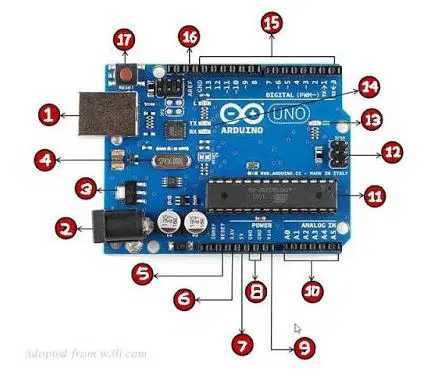

Fungsi pada bagian nomor 1 adalah
Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.
Digunakan untuk mengulang program Arduino dari awal atau Reset.
Dapat digunakan untuk mendapatkan sumber tegangan yang dapat diatur lewat IC. Tegangannya antara 0 sampai 5 Volt
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB
Fungsi pada bagian nomor 17 adalah
Digunakan untuk mengulang program kembali dari awal (reset)
Digunakan untuk menerima sinyal analog dari, misalnya, sensor suhu
Sebagai penjaga gerbang yang berarti ia akan mengalirkan tegangan terlegulasi ke Arduino dan membuang tegangan berlebih
Untuk memberitahukan telah terjadi komunikasi serial berupa pengiriman atau penerimaan data
Bahasa pemrograman yang digunakan dalam arduino
Bahasa C
Bahasa Java
Bahasa Pascal
Bahasa C++
Nama pada bagian nomor 2 adalah
Penghubung USB
Penghubung catu daya / jack baterai
Tombel reset
Penghubung ISP
Nama pada bagian nomor 10 adalah
Penghubung catu daya
Penghubung USB
Input Analog
Input Digital
Nama pada bagian nomor 8 adalah
Ground
Tegangan masuk
Tegangan keluar
Input Analog
Fungsi pada bagian nomor 11 adalah
Mikrokontroller
ISP
Power Jack
USB
Fungsi pada bagian nomor 15 adalah
Sumber Tegangan
Penambah Tegangan
Input/Output Digital
Input/Output Analog
Nama pada bagian nomor 16 adalah
Pin Analog
Pin Analog Reference
Pin Digital
Pin Reset
Nama pada bagian nomor 12 adalah
Pin Reset
Pin Analog
Pin ICSP
Pin Digital
Fungsi pada bagian nomor 9 adalah
Membaca tegangan dan sinyal analog dari berbagai jenis sensor untuk diubah ke nilai digital.
Media pemasok listrik tambahan dari luar sebesar 5 volt bila tak ingin menggunakan Power USB atau Power Jack
Membaca nilai logika 1 dan 0 atau mengendalikan komponen output lain seperti LED, relay, atau sejenisnya. Pin ini termasuk paling banyak digunakan saat membuat rangkaian
Memprogram mikrokontroler seperti Atmega328 melalui jalur USB Atmega16U2
Nama pada bagian nomor 4 adalah
Pin IO
USB Connect
Power Jack
Kristal Oscillator
Fungsi pada bagian nomor 3 adalah
Sebagai jantung Arduino yang membuat dan mengirimkan detak ke mikrokontroler agar beroperasi setiap detaknya
Pin positif untuk komponen yang menggunakan tegangan 3,3 volt
Menstabilkan tegangan listrik yang masuk ke Arduino
Pin positif untuk komponen yang menggunakan tegangan 5 volt. Pin 5 volt sering juga disebut pin VCC
Fungsi pada bagian nomor 2 adalah
Fungsi dari power jack pada modul Arduino adalah sebagai media pemberi tegangan listrik ke Arduino apabila tak ingin menggunakan Power USB
Berfungsi sebagai pin positif untuk komponen yang menggunakan tegangan 3,3 volt
Berfungsi untuk mereset Arduino agar program dimulai dari awal. Cara penggunannya yaitu dengan menghubungkan pin reset ini langsung ke ground
Berfungsi sebagai media pemasok listrik tambahan dari luar sebesar 5 volt bila tak ingin menggunakan Power USB atau Power Jack
Nama pada bagian nomor 7 adalah
Pin Tegangan 3,3 Volt
Pin Tegangan 5 Volt
Pin Reset
Pin Analog
