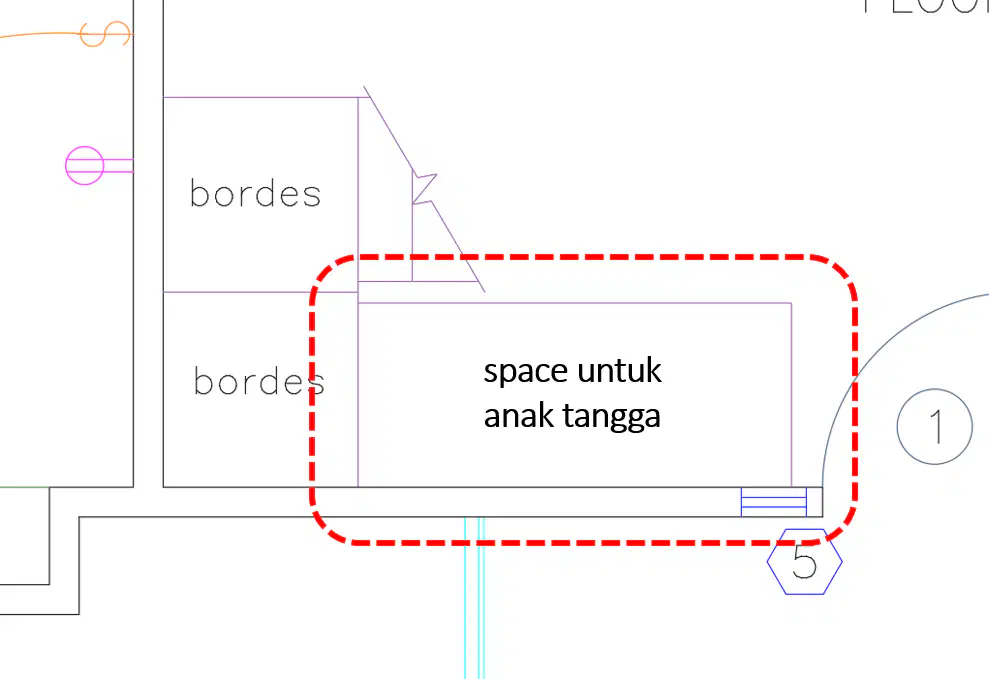

Buka file CAD_A2.dwg. Pada area perencanaan tangga, baru terlihat bordes, tanpa adanya anak tangga.

Dengan menggunakan perintah offset sejauh 30 cm, berapa anak tangga yang dapat diperoleh pada space yang di frame merah?

Buka file CAD_A3.dwg, maka akan terlihat seperti gambar berikut AutoCAD Standard Lineweights.

Berapakah tebal garis berwarna merah?

Buka file CAD_A4.dwg, maka akan terlihat seperti gambar berikut.

Pada bagian yang ditandai, terdapat beberapa buah jendela yang masih dalam mode hide. Aktifkanlah jendela dan text-nya, sehingga terlihat pada screen CAD Anda.

Angka berapa yang tertera pada “jendela paling kanan”?

Buatlah Polygon dengan 9 sisi, dan jari-jari (r) 5 unit.

Kemudian buatlah:

- Garis horizontal A = dari pusat Polygon ke kanan objek

- Garis miring dari pusat Polygon ke sudut x

Berapa derajatkah sudut @ yang terbentuk?

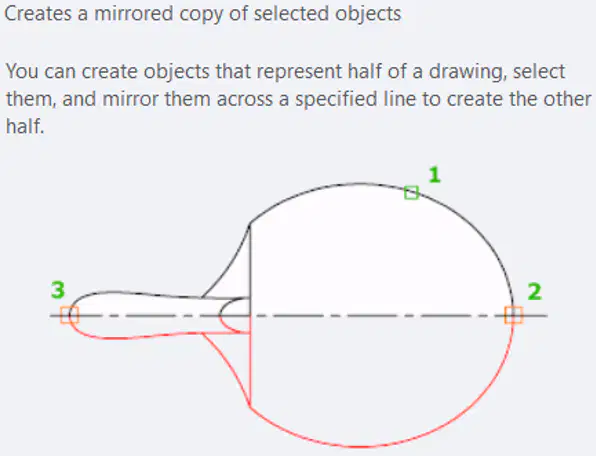

Berdasarkan penjelasan pada fungsi modify pada gambar terlampir, menunjukkan fungsi:

Buka file CAD_B2.dwg, maka akan terlihat seperti gambar tampak sebuah Pintu Jendela. Dengan menggunakan perintah “Scale”, ubahlah skala pintu jendela tersebut dengan Scale Factor = 1.5 kali lipat.

Berapakah ketinggian pintu dari titik A ke B setelah diskalakan?

Buka file CAD_B3.dwg, maka akan terlihat seperti gambar berikut.

Ubah Primary Units pada format modifikasi dimensi menjadi 4 angka di belakang koma (0.0000). Berapakah dimensi yang tertera?

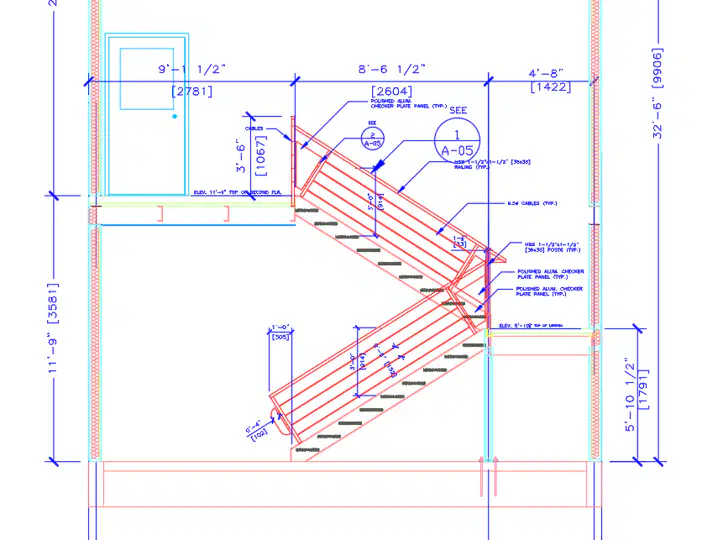

Buka file CAD_B4.dwg, maka akan terlihat seperti gambar berikut. Pada bagian anak tangga yang terpotong, diterapkan Hatch Material.

Dengan mengecek "block" STAIR tersebut, jenis Hatch dan berapa scale factor adalah:

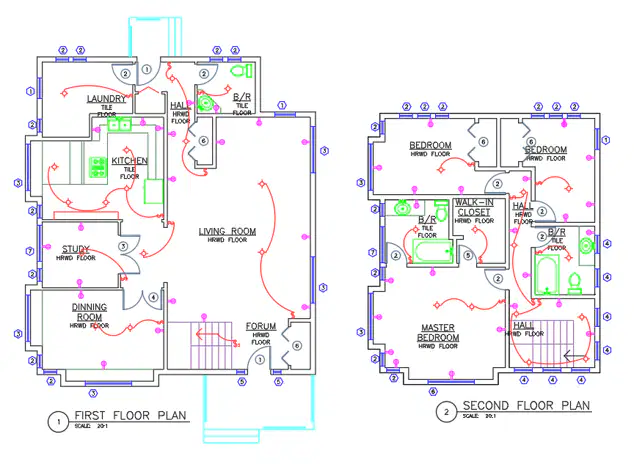

Buka file CAD_C1.dwg, dimana berisi gambar desain denah sebuah rumah tinggal. Pada bagian Kop Layout gambar tersebut, tertera informasi Drawn by ……… dan Checked by ………..

Buka file CAD_C2.dwg, dan akan terlihat gambar sebagai berikut.

Ubahlah Hatch Pattern Scale menjadi 1.000, maka inisial yang akan Anda lihat adalah:

Buka file CAD_C3.dwg, dan akan terlihat gambar sebagai berikut.

Pada mode Layout, plot-lah gambar tersebut dengan ketentuan:

- Printer/plotter: DWG to PDF

- Paper size: ISO full bleed A2

- Plot Area: Window pada Frame

- Center the plot dan Fit to paper

- Plot style table: monochrome.ctb

Maka, angka yang akan tetap berwarna (true colour) adalah:
