Soal AKITO Metrologi 2

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Pada Gambar berikut bagian yang dinamakan Skala Nonius adalah

a)

A. 3

b)

B. 2

c)

C. 5

d)

D. 1

e)

E. 4

2.

Bagian dari micrometer yang bersentuhan dengan benda kerja adalah

a)

A. Sleeve

b)

B. Ratchet Stop

c)

C. Anvil dan clamp

d)

D. Anvil dan Spindle

e)

E. Spindel dan frame

3.

Fungsi dari Ratchet Stop adalah pada Micrometer yaitu

a)

A. Untuk menyamakan tekanan dalam pengukuran

b)

B. Untuk setting alat jika terjadi kesalahan

c)

C. Sebagai pelengkap

d)

D. Untuk skala Utama

e)

E. Untuk mengetahui titik tengah diameter

4.

Pembacaan hasil pengukuran sebuah kedalaman suatu benda adalah

a)

A. 3.26 mm

b)

B. 3.75 mm

c)

C. 32.60 mm

d)

D. 32.65 mm

e)

E. 3.65 mm

5.

Dalam sebuah pengukuran tebal suatu benda,hasil pengukuran berikut adalah

a)

A. 10.52 mm

b)

B. 15.40 mm

c)

C. 12.40 mm

d)

D. 15.50 mm

e)

E. 20.10 mm

6.

Diketahui seorang inspector melakukan pengukuran sebuah diameter luar dengan mikrometer 0.01 mm, berapakah hasil yang diperoleh pada gambar berikut?

a)

A. 4,12 mm

b)

B. 3,12 mm

c)

C. 10,45 mm

d)

D. 4,62 mm

e)

E. 6,52 mm

7.

Hasil Pengukuran sebuah diameter dengan sebuah mikrometer adalah

a)

A. 45.45

b)

B. 40.45

c)

C. 43.97

d)

D. 45.40

8.

Pada Gambar berikut merupakan skala vernier sebuah Vernier caliper yang mempunyai ketelitian

a)

A. 0.02

b)

B. 0.01

c)

C. 0.05

d)

D. 0.1

9.

Sebuah diameter diukur dengan menggunakan micrometer dengan ketelitian 0.001, berapakah hasil yang ditunjukan pada gambar dibawah ini

a)

A. 10.457

b)

B. 11.465

c)

C. 11.467

d)

D. 10.450

10.

Pada penggunaan alat ukur dengan menggunakan sebuah cylinder gage , maka nilai yang didapat adalah nilai positif apabila :

a)

A. Jarum berputar searah dengan jarum jam

b)

B. Jarum berada di titik 0

c)

C. Jarum bergerak satu putaran

d)

D. Jarum bergerak ke kiri

11.

Alat ukur yang paling tepat untuk mengukur diameter dalam adalah

a)

A. Heigth Gage

b)

B. Bore Gage

c)

C. Mistar

d)

D. Roughness

e)

E. Vernier Caliper

12.

Secara keseluruhan alat ukur ini dapat digunakan untuk

a)

A. Menggambar garis

b)

B. Mengukur tinggi

c)

C. Membandingkan Ketinggian

d)

D. Mengukur kemiringan

e)

E. Benar semua

13.

Cara penggunaan Vernier Caliper yang benar di bawah ini adalah

a)

A. C, B , A , F

b)

B. D , B , E , G

c)

C. B , D , G , C

d)

D. B , F , E , G

e)

E. B , D , E , F

14.

Berapakah jumlah skala pada sebuah mikrometer dengan ketelitian 0.01 mm?

a)

A. 2

b)

B. 3

c)

C. 4

d)

D. 1

15.

Berapakah nilai satu putaran pada skala putar sebuah mikrometer ?

a)

A. 50 mm

b)

B. 1.50 mm

c)

C. 0.50 mm

d)

D. 0.01 mm

e)

E. 1.00 mm

16.

Bagian vernier caliper yang digunakan untuk mengukur tebal suatu benda disebut

a)

A. Inside measuring Jaws

b)

B. Main Beam

c)

C. Outside measuring jaws

d)

D. Main scale

e)

E. Slider

17.

Untuk mengukur lebar sebuah groove , sebuah vernier caliper menggunakan bagian yang disebut dengan

a)

A. Depth Bar

b)

B. Main Scale

c)

C. Outside Measuring jaws

d)

D. Inside Measuring Jaws

e)

E. Vernier Scale

18.

Berapakah nilai ter kecil pada skala utama dalam suatu alat Vernier Caliper ?

a)

A. 0.01 mm

b)

B. 0.02 mm

c)

C. 1.00 mm

d)

D. 0.001 mm

e)

E. 0.5 mm

19.

Pada saat menggunakan bore gage menggunakan master sebagai zero settingnya, yaitu

a)

A. Ring Gage

b)

B. Mikrometer

c)

C. Ring Gage dan Mikrometer

d)

D. Tidak boleh menggunakan Ring gage

e)

E. Vernier Caliper

20.

Bagian yang ditunjuk dengan tanda panak pada alat ukur bore gage adalah

a)

A. Anvil

b)

B. Contact Point

c)

C. Dial Indicator

d)

D. Clamp

e)

E. Cover

21.

Gambar disamping yang menunjukan main Scala

a)

A. 1

b)

B. 2

c)

C. 3

d)

D. 4

e)

E. 5

22.

Gambar dibawah ini adalah alat ukur

a)

A. Spline Micrometer

b)

B. Tubular inside Micrometer

c)

C. Tube Micrometer

d)

D. Crimp Height Micrometer

23.

Pada Gambar berikut merupakan skala vernier sebuah Vernier caliper yang mempunyai ketelitian

a)

A. 0.02

b)

B. 0.01

c)

C. 0.05

d)

D. 0.1

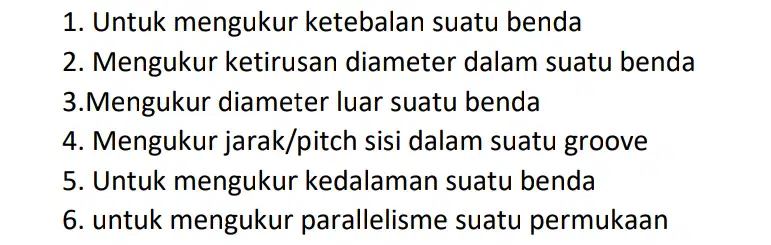

24.

Manakah dari beberapa fungsi Vernier yang dianggap benar ?

a)

A. 1,2,5

b)

B. 2,4,6

c)

C. 4,5,6

d)

D. 1,3,4

e)

E. 2,5,6

25.

Vernier Caliper pertama kali ditemukan oleh

a)

A. Robert Pierlo Vernier

b)

B. Pierre Vernier

c)

C. Caliper Pierre

d)

D. Robert Pierre Vernier

e)

E. Vernier Caliper

26.

Tahun berapakah Vernier Caliper ditemukan ?

a)

A. 1631

b)

B. 1645

c)

C. 1629

d)

D. 1625

e)

E. 1632

27.

Pada Gambar Berikut adalah Jenis Vernier Caliper

a)

A. Vernier Caliper Manual

b)

B. Vernier caliper Analog

c)

C. Vernier Caliper Digital

d)

D. Tube Thickness Caliper

e)

E. Height Vernier Caliper

28.

Dibawah ini adalah cara pembacaan hasil pengukuran pada Vernier Caliper yang benar, yaitu

a)

A. Skala Utama + ( Skala Nonius : Skala Terkecil )

b)

B. Skala Utama - ( Skala Nonius x Skala Terkecil )

c)

C. Skala Nonius - ( Skala Utama x Skala Terkecil )

d)

D. Skala Utama + ( Skala Nonius x Skala Terkecil )

e)

E. Skala Utama - ( Skala Nonius + Skala Terkecil )

29.

Cara untuk mengetahui skala terkecil dari sebuah vernier caliper adalah

a)

A. Nilai 1 Skala Utama dikali dengen jumlah skala vernier dalam milimeter

b)

B. Nilai 1 Skala Vernier dikali dengan skala utama dalam milimeter

c)

C. Nilai 1 Skala Utama dibagi dengan jumlah skala vernier dalam milimeter

d)

D. Nilai 1 Skala Utama dikurangi jumlah skala vernier dalam milimeter

e)

E. Nilai 1 Skala Utama ditambah jumlah skala vernier dalam milimeter

30.

Pembacaan hasil pengukuran sebuah kedalaman suatu benda adalah

a)

A. 40,00 mm

b)

B. 40.72 mm

c)

C. 20.72 mm

d)

D. 2.41 mm

e)

E. 2.72 mm

31.

Gambar Vernier Caliper sesuai fungsinya di bawah ini adalah

a)

A. Height vernier caliper

b)

B. Tube Thickness Caliper

c)

C. Centerline Caliper

d)

D. Inside Groove Caliper

e)

E. Vernier Caliper Digital

32.

Berikut adalah pengelompokan Vernier Caliper berdasarkan Skalanya, Manakah yang benar

a)

A. Vernier Caliper Manual, Analog dan Inside Grove Caliper

b)

B. Vernier Caliper Analog, Centerline Caliper, Disc Brake Vernier Caliper

c)

C. Vernier Caliper Manual, Analog dan Digital

d)

D. Vernier Caliper Manual, Analog dan Geartooth Vernier Caliper

e)

E. Vernier Caliper Digital, Analog dan Geartooth Vernier Caliper

33.

Skala Nonius pada Vernier Caliper terdapat pada bagian yang dinamakan

a)

A. Rahang Tetap

b)

B. Rahang Geser

c)

C. Slider/Peluncur

d)

D. Batang Utama /Main Beam

e)

E. Depth Bar/Batang kedalaman

34.

Tentukan hasil pengukuran suatu diameter suatu poros berikut ini

a)

A. 100,52 mm

b)

B. 100,20 mm

c)

C. 100,04 mm

d)

D. 100,02 mm

e)

E. 100,52 mm

35.

Berapakah nilai satu putaran pada skala putar sebuah mikrometer ?

a)

A. 50 mm

b)

B. 1.50 mm

c)

C. 0.50 mm

d)

D. 0.01 mm

e)

E. 1.00 mm

36.

Hasil sebuah pengukuran yang dilakukan pada saat produksi sebuah bushing adalah seperti pada gambar. Berapakah pembacaan dari gambar tersebut?

a)

A. 4,35 mm

b)

B. 4,53 mm

c)

C. 4,88 mm

d)

D. 4,62 mm

e)

E. 4.54 mm

37.

Bagian pada mikrometer yang disebut spindel adalah

a)

A. 3

b)

B. 4

c)

C. 5

d)

D. 6

e)

E. 7

38.

Bagian pada mikrometer yang disebut anvil adalah adalah

a)

A. 3

b)

B. 4

c)

C. 5

d)

D. 6

e)

E. 7

39.

Fungsi daripada Height di bawah ini yang dianggap benar adalah

a)

A. 1,2,3,4

b)

B. 1,2,4 ,5

c)

C. 3,4,5,2

d)

D. 1,2,3,5

e)

E. 1,2,3,4,5

40.

Gambar di bawah ini adalah height gage type

a)

A. Vernier

b)

B. digital

c)

C. Manual

d)

D. Dial Counter

e)

E. Otomatis

41.

Salah satu alat yang digunakan untuk mengukur diameter cylinder secara teliti,dan hasil ukurnya digunakan untuk menyimpulkan keovalan atau ketirusan pada cylinder dengan ketelitian 0,01 dan 0.001 mm disebut

a)

A. Bore Gage

b)

B. Vernier Caliper

c)

C. Pyrometer

d)

D. Block Gauge

e)

E. Cylinder

42.

Bagian pada Bore Gauge yang digunakan untuk menyesuaikan ukuran adalah

a)

A. Dial Indicator

b)

B. Maesuring head

c)

C. Clamp AnvilD

d)

D. Replacement rod/Anvil

e)

E. Outer Slave

43.

Fungsi dari Dial Indicator pada bore gage adalah untuk

a)

A. Sebagai pegangan

b)

B. Melihat hasil ukuran

c)

C. Sebagai contact point

d)

D. Measuring head

e)

E. Sebagai penghubung

44.

Pada gambar dibawah ini yang disebut dengan Measuring Head adalah

a)

A. 1

b)

B. 2

c)

C. 3

d)

D. 4

e)

E. 5

45.

Fungsi bagian Micrometer sebagai tempat untuk skala nonius atau skala putar adalah

a)

A. Sleeve

b)

B. Thimble

c)

C. Ratchet Stop

d)

D. Spindle

e)

E. Anvil

46.

Pada saat menggunakan bore gage menggunakan master sebagai zero settingnya, yaitu

a)

A. Ring Gage

b)

B. Mikrometer

c)

C. Ring Gage dan Mikrometer

d)

D. Tidak boleh menggunakan Ring gage

e)

E. Vernier Caliper

47.

Fungsi dari Ratchet Stop adalah pada Micrometer yaitu

a)

A. Untuk menyamakan tekanan dalam pengukuran

b)

B. Untuk setting alat jika terjadi kesalahan

c)

C. Sebagai pelengkap

d)

D. Untuk skala Utama

e)

E. Untuk mengetahui titik tengah diameter

48.

Pada gambar disamping jika diketahui diameternya adalah 37.80 dan jarak a jika diukur dengan height gage adalah 28,1, maka pitch dari B ke centre adalah

a)

A. 57.00

b)

B. 47.00

c)

C. 37.85

d)

D. 60.05

e)

E. 25,35

49.

Gambar di samping adalah mikrometer type

a)

A. Inside Mikrometer

b)

B. Mikrometer Disk

c)

C. Outside MikrometerB

d)

D. Mikrometer Blade

e)

E. Depth micrometer

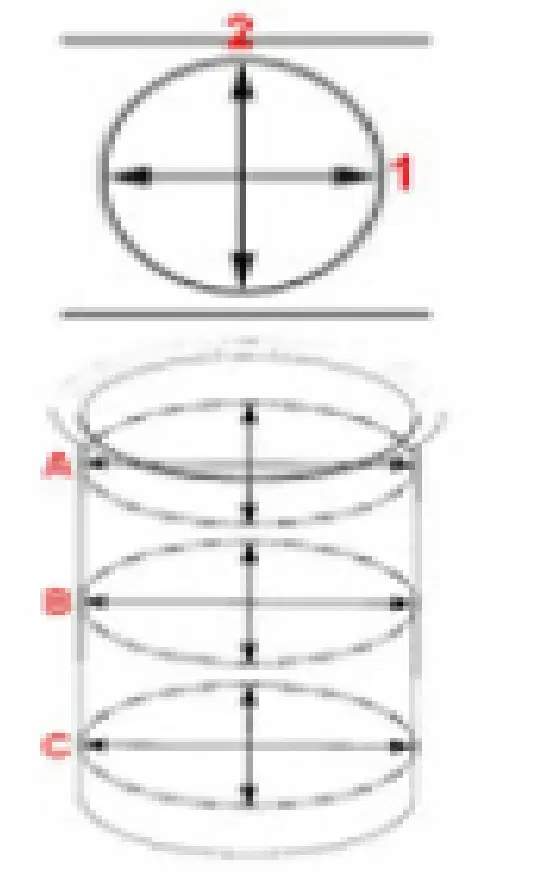

50.

Pada saat pengukuran sebuah silinder yaitu A dan B,apabila kita memperoleh hasil pada bagian A.1 = 65,40 mm dan pada A.2 = 65,36 mm dan dibagian B silinnder B.1 = 65,35 mm dan B.2 = 65,32 mm , maka nilai keovalan untuk bagian A dan B adalah

a)

A. 0.02 dan 0.03

b)

B. 0.04 dan 0.03

c)

C. 0.05 dan 0.04

d)

D. 0.04 dan 0.02
