WorksheetsQuiz de Electrónica Básica
Total questions: 31
Worksheet time: 16mins
¿Qué componente emite luz cuando se le aplica una corriente eléctrica?
Transistor
LED
Condensador
Resistencia

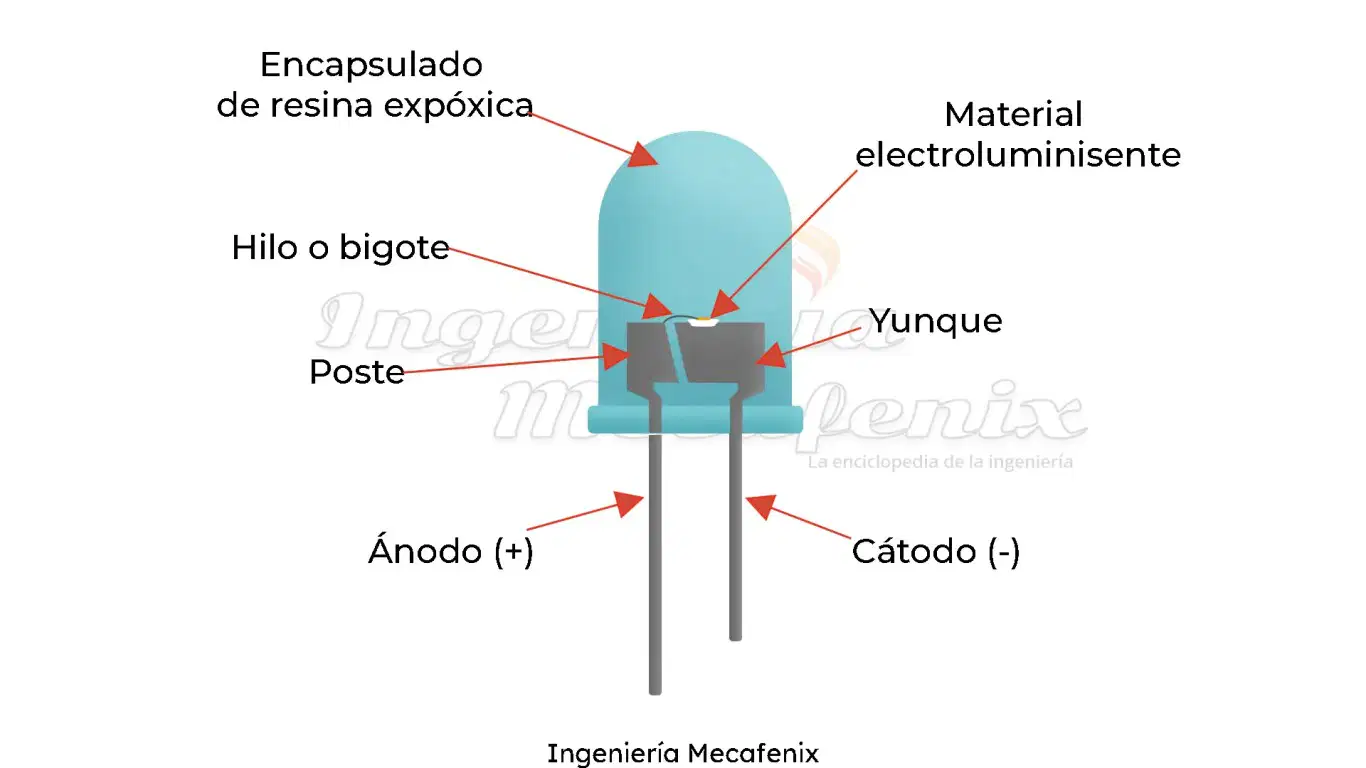

¿Cuál es el cátodo y el ánodo de un LED?
El cátodo es la pata derecha y el ánodo la un poco torcida.
El cátodo es la pata más corta y el ánodo la más larga.
No hay diferencia entre cátodo y ánodo en un LED.
El cátodo es el polo positivo y el ánodo el negativo.
¿Cómo se conecta un LED a una fuente de alimentación?
El cátodo se conecta al polo positivo y el ánodo al negativo.
El cátodo se conecta al polo negativo y el ánodo al positivo.
No importa cómo se conecte, siempre encenderá.
Se necesita un transistor para conectar un LED.
¿Qué es una resistencia en un circuito eléctrico?
Un componente que almacena energía eléctrica.
Un componente que amplifica la señal eléctrica.
Un componente que se opone al flujo de corriente eléctrica.
Un componente que convierte la energía eléctrica en energía mecánica.
¿Qué le sucede a un LED si se le aplica una corriente eléctrica muy alta?
Se vuelve más brillante.
Se quema.
No ocurre nada.
Cambia de color.
¿Cómo se puede regular la intensidad de la luz de un LED?
Aumentando el voltaje.
Utilizando una resistencia.
Conectándolo directamente a la fuente de alimentación.
No se puede regular la intensidad de un LED.
¿Qué son los pines en una placa de prueba?
Las conexiones verticales y horizontales que permiten conectar los componentes.
Los orificios donde se insertan los componentes.
Las pistas de cobre que conducen la electricidad.
Los componentes electrónicos en sí mismos.
¿Qué es la robótica?
La ciencia que estudia los circuitos eléctricos.
La rama de la ingeniería que se ocupa del diseño, construcción y operación de robots.
La ciencia que estudia los materiales conductores.
La rama de la ingeniería que se ocupa de la programación de computadoras.
Al protoboard también se lo conoce como:
Tarjeta madre
Prototipo de circuitos
Placa de prueba
Conector de circuitos
La dirección web para diseñar los circuitos electrónicos desarrollado en la clase de hoy es:
tinkercar.com
tinkercad.com
tinkercar.net
tinkercad.net
La función de la resistencia eléctrica es:
ayudar a controlar el voltaje y la corriente eléctrica.
activar el paso de energía eléctrica
interrumpir el funcionamiento del circuito electrónico.
apagar el circuito eléctrico
Para probar el funcionamiento del circuito electrónico diseñado, se debe escoger el botón:
Reproducir
Detener simulación
Probar circuito
Iniciar simulación

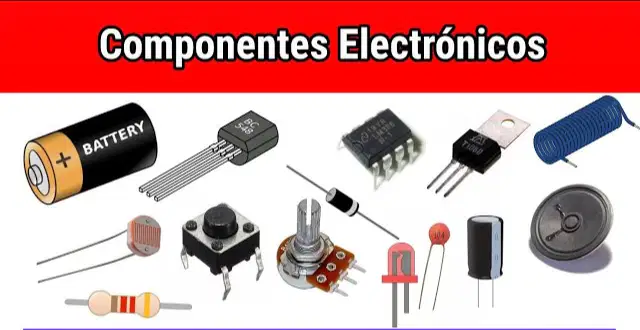

El dispositivo que se muestra en la imagen es
Led
Pulsador
Foquito
Un protoboard es un dispositivo que se usa para hacer prototipos de circuitos.
Verdadero
Falso
Los led tienen, polos positivos y negativos.
Verdadero
Falso

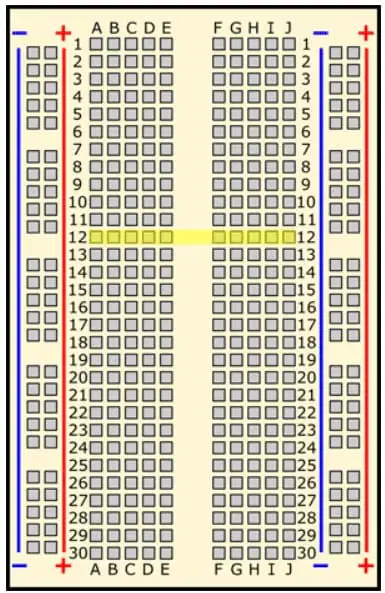

los puentes del protoboard que se muestra en la imagen estan conectados correctamente
Verdadero
Falso
¿Cuál es el nombre que reciben las patas de un led?
Ánodo y cátodo.
Diodo y ánodo.
Ninguna de las anteriores.
¿Qué nombre recibe la pata positiva del led?
Cátodo
Ánodo
Diodo
¿Qué nombre recibe la pata negativa de una led?
Ánodo
Diodo
Cátodo
La Intensidad de Corriente para un circuito con 120V y 40Ω, corresponde a:
100A
30A
10A
120A
Observa el código de colores y di qué colores tendrá una resistencia cuyo valor es 470 ohmios y tolerancia del 5 %.
Observa el código de colores y di qué colores tendrá una resistencia cuyo valor es 1500 ohmios y tolerancia del 5 %.
Es necesario mantener el orden dentro del armado de circuitos en Protoboard porque...….
ayuda a la visualización de errores
para que se vea bonito
siempre hay que ser ordenado
asi dice el profe
¿Puedes reconocer al pulsador?
OBSERVA LA IMAGEN Y SELECCIONA CUÁL ES EL VALOR DE LA RESISTENCIA
4700Ω
470kΩ
47MΩ
4.7KΩ
OBSERVA LA IMAGEN Y SELECCIONA CUÁL ES EL VALOR DE LA RESISTENCIA
40Ω
4000kΩ
400MΩ
400Ω
Los colores de los cables nos ayudan a identificar su función. En general se representan....
Rojo identifica el negativo o GND
Negro identifica el negativo o GND
Negro identifica el Positivo
Rojo indica el positivo
Naranja indica el positivo
Se pueden cambiar los colores del cable en Tinkercad?
Falso
Verdadero
¿Está el LED conectado correctamente para que luzca?
Sí, la polaridad es correcta.
No, el cátodo debería estar conectado al polo positivo de la pila.
No, el ánodo debería estár conectado al polo negativa de la pila.
No, la polaridad está cambiada
¿Por qué explota el LED de la imagen?
Porque el LED está conectado con la polaridad invertida.
Porque la corriente que lo atraviesa excede su corriente máxima.
El pulsador es una pieza que cuando se ejerce presión sobre ella, produce un efecto determinado
verdadero
falso
