Format file apa yang biasanya (paling umum) digunakan untuk menyimpan gambar AutoCAD?

Di AutoCAD, ketika membuat objek lingkaran (circle), selain "center point", "nilai" yang perlu diinput adalah:

Di AutoCAD, perintah apa yang digunakan untuk membuat salinan objek?

Apa fungsi dari perintah OFFSET di AutoCAD?

Perintah apa yang digunakan untuk "menghapus sebagian objek atau garis" di AutoCAD?

Di AutoCAD, perintah mana yang memungkinkan Anda untuk "membulatkan atau mempertemukan sudut" suatu objek?

Perintah mana yang digunakan untuk "mengubah ukuran rasio" suatu objek di AutoCAD?

Apa itu "BLOCK" di AutoCAD?

Fungsi dari perintah MATCHPROP di AutoCAD adalah untuk:

Apa keuntungan menggunakan "BLOCK" dalam gambar AutoCAD?

Untuk mengorganisasi objek-objek geometri dalam AutoCAD, maka penting untuk mengatur:

Buka file CAD_A1.dwg; Ubahlah Drawing Units file menjadi:
Type: Decimal; Precision: 0, dan Insercion Scale: centimeter.

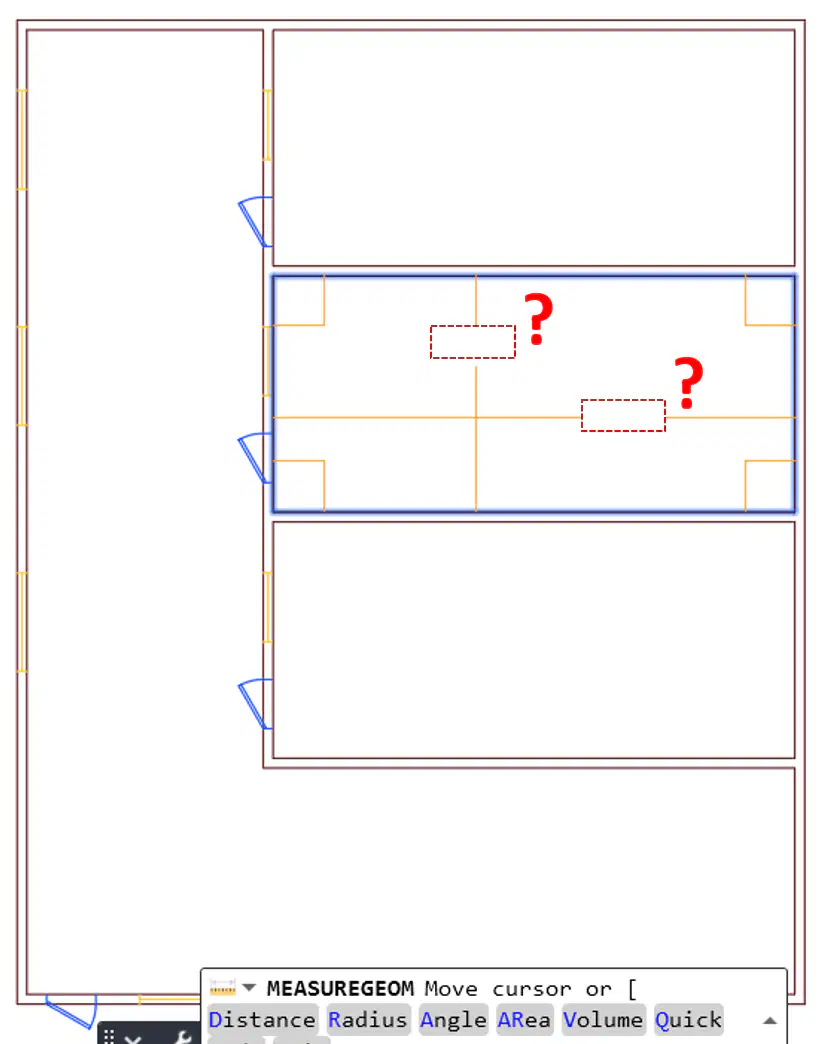

Kemudian dengan menggunakan "MEASURE - QUICK", arahkan pada kotak yang ditanyakan pada gambar soal. Berapakah angka yang tertera?

Buka file CAD_A3.dwg, maka akan terlihat seperti gambar berikut AutoCAD Standard Lineweights.

Berapakah tebal dan apa jenis garis berwarna merah?

Buka file CAD_A4.dwg, maka akan terlihat seperti gambar berikut.

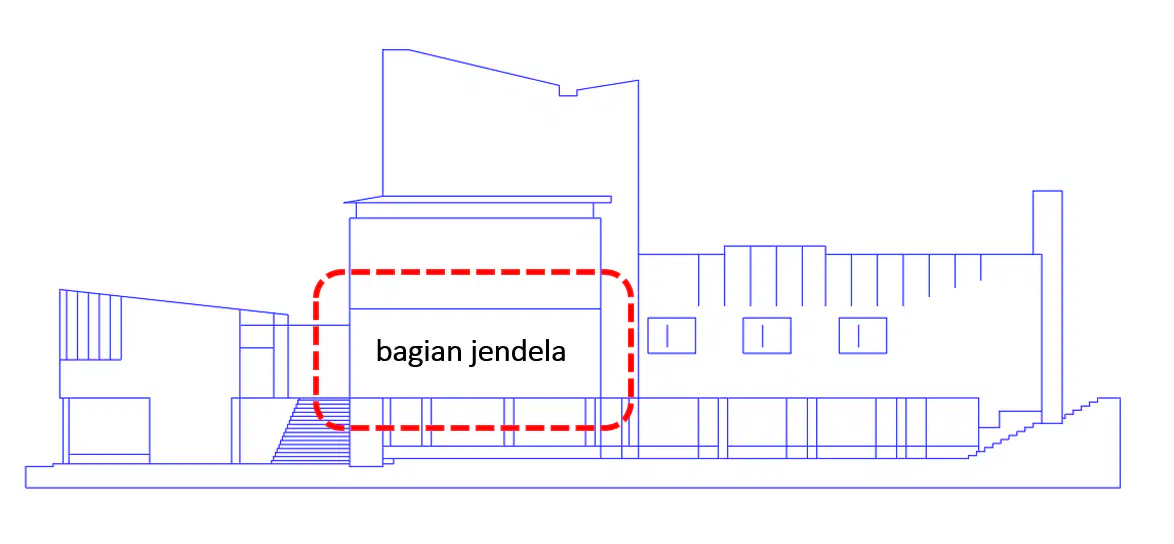

Pada bagian yang ditandai, terdapat beberapa buah jendela yang masih dalam mode hide. Aktifkanlah jendela dan text-nya, sehingga terlihat pada screen CAD Anda.

Angka berapa yang tertera pada “jendela ke-5 dari sebelah kiri”?

Buatlah Polygon dengan 9 sisi, dan jari-jari (r) 5 unit.

Kemudian buatlah:

1) Sudut @; dengan garis diagonal dari pusat polygon ke sudut kanan dan midpoint (sesuai gambar)

• 2) Sudut $; dengan garis horizontal dan diagonal ke sudut kiri dari pusat polygon (sesuai gambar)

Berapa derajatkah jumlah sudut @ dan $ yang terbentuk?

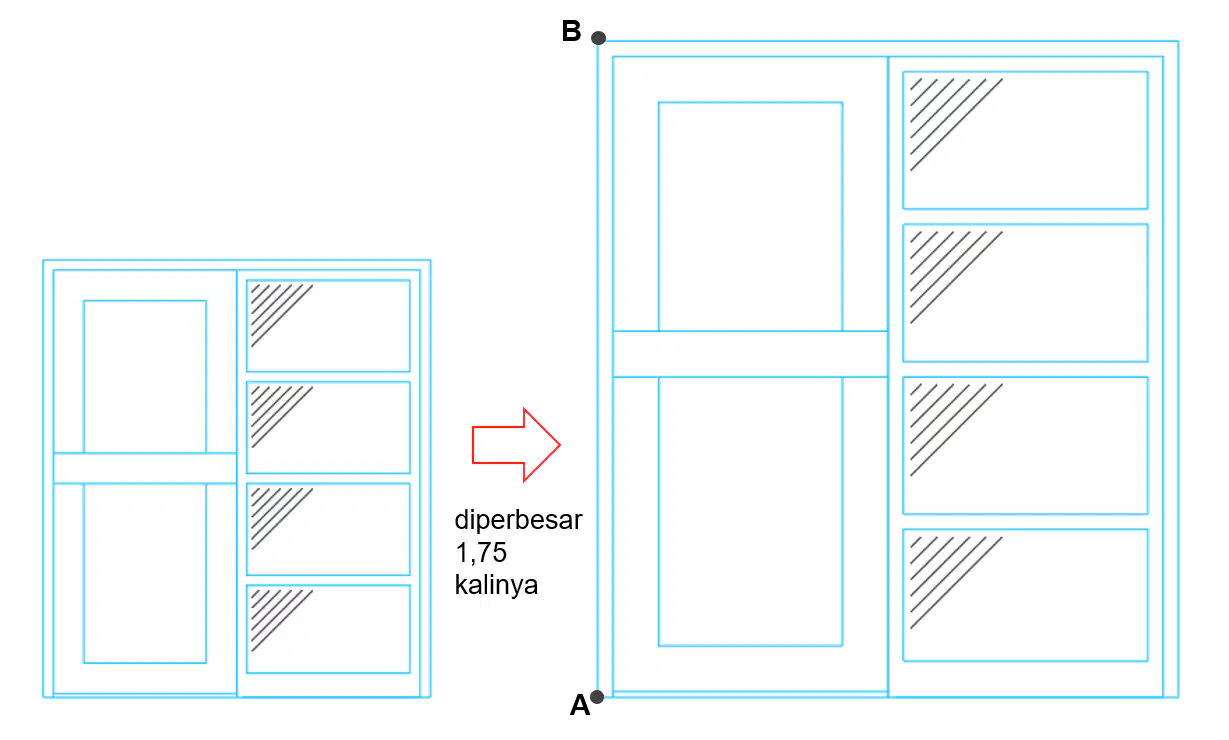

Buka file CAD_B2.dwg, maka akan terlihat seperti gambar tampak sebuah Pintu Jendela. Dengan menggunakan perintah “Scale”, ubahlah skala pintu jendela tersebut dengan Scale Factor = 1.75 kali lipat.

Berapakah ketinggian pintu dari titik A ke B setelah diskalakan?

Buka file CAD_B3.dwg, maka akan terlihat seperti gambar berikut.

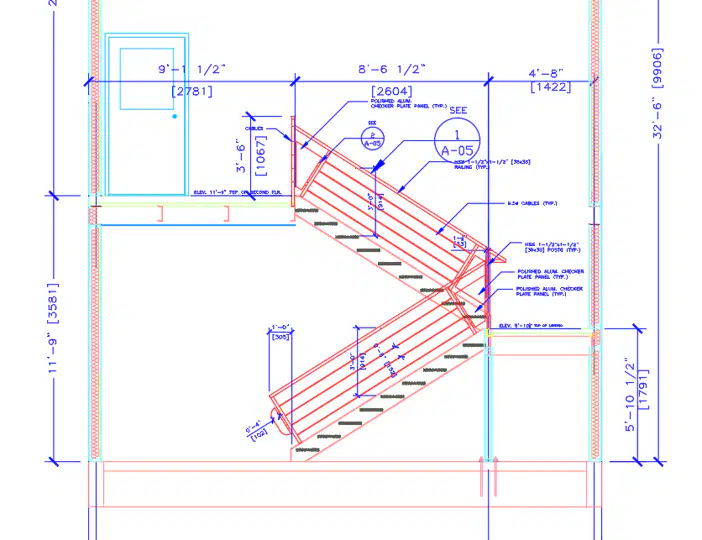

Ubah Primary Units pada format modifikasi dimensi menjadi 4 angka di belakang koma (0.0000). Berapakah dimensi yang tertera?

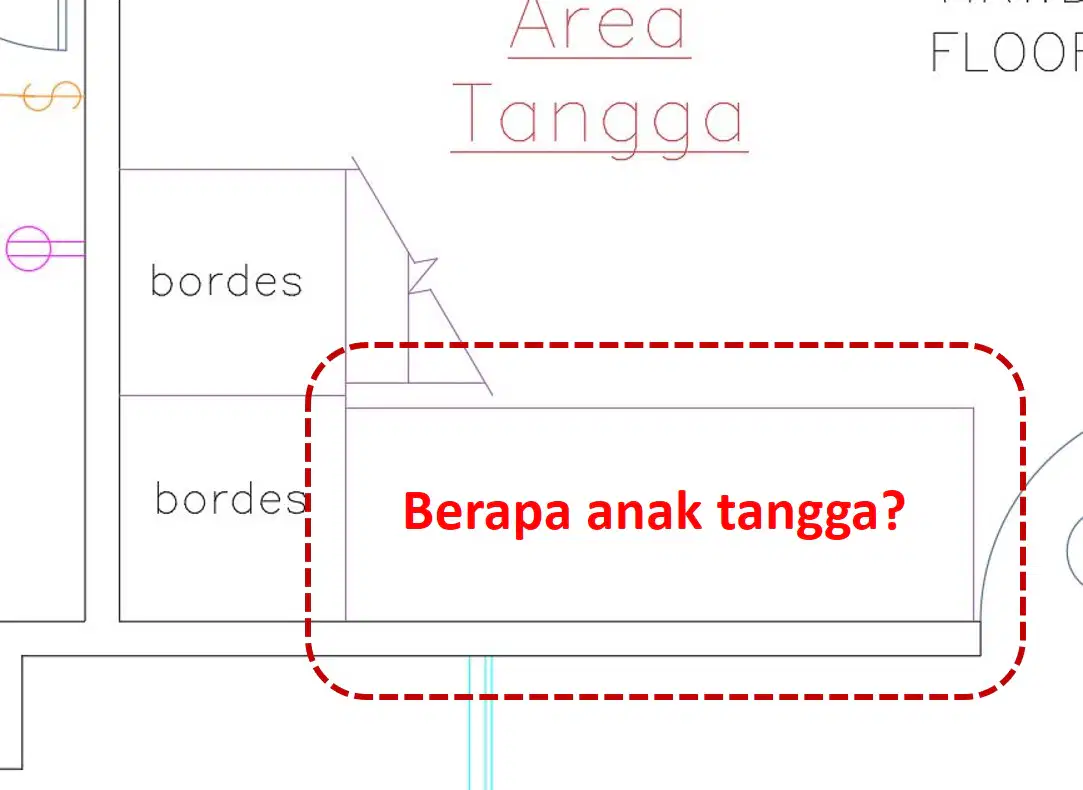

Buka file CAD_B4.dwg, maka akan terlihat seperti gambar berikut. Pada bagian anak tangga yang terpotong, diterapkan Hatch Material.

Dengan mengecek "block" STAIR tersebut, apa jenis Hatch dan scale factor pada anak tangga ke-5 dari bawah?

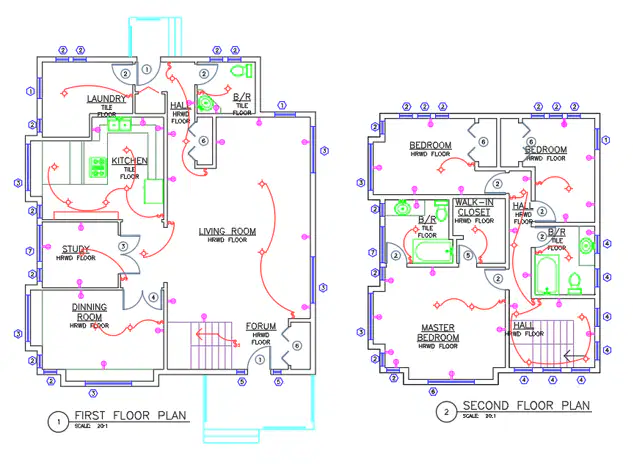

Buka file CAD_C1.dwg, dimana berisi gambar desain denah sebuah rumah tinggal. Pada bagian Kop Layout gambar tersebut, tertera informasi Drawn by ……… dan Checked by ………...

Kemudian ketika Layer Viewport diaktifkan, berapa "Selected Viewport Scale"-nya?

Buka file CAD_C2.dwg, dan akan terlihat gambar sebagai berikut.

Ubahlah Hatch menjadi ANSI31 dengan Pattern Scale menjadi 100.00, maka akan tersingkap sebuah "Block". Cek block tersebut, ubah Pattern Scale Hatch-nya menjadi 0.05, maka Inisial yang akan Anda lihat adalah:

Buka file CAD_C3.dwg, dan akan terlihat gambar sebagai berikut.

Pada mode Layout, plot-lah gambar tersebut dengan ketentuan:

- Printer/plotter: DWG to PDF

- Paper size: ISO full bleed A2

- Plot Area: Window pada Frame

- Center the plot dan Fit to paper

- Plot style table: monochrome.ctb

Angka yang akan tetap berwarna (true colour) adalah (i) ...........................
Garis yang berbeda ketebalannya dengan garis lainnya berada diantara angka (ii) .........................

Buka file CAD_C4.dwg, dan akan terlihat gambar sebagai berikut.

Gunakan command/fitur "Match Properties", untuk menyamakan format text "ARSITEKTUR052" dengan acuan text "Gunakan Match Properties".

Huruf apa yang terpotong/tertimpa garis berwarna merah?

Sama dengan AutoCAD, pada awal membuka SketchUp, hal yang biasa dipilih sebagai acuan unit kerja adalah:

Pada SketchUp, fungsi manajerial geometri yang mirip dengan fungsi Layer pada AutoCAD adalah:

Pada SketchUp, jenis proyeksi visual yang cocok untuk menyajikan Gambar Tampak dalam Arsitektur adalah:

Pada SketchUp, mode yang mirip dengan mode "Block" pada AutoCAD adalah:

Dalam SketchUp, perintah "orbit" camera terhadap model, pengoperasian melalui "mouse" adalah:
