WorksheetsQuiz sobre Intercambialidade e Tolerância Dimensional
Total questions: 40
Worksheet time: 20mins
O que é necessário para que as peças sejam consideradas intercambiáveis?
Possam ser substituídas entre si sem necessidade de reparos
Possam ser usadas apenas uma vez
Possam ser fabricadas em qualquer tamanho
Possam ser feitas de qualquer material
O que caracteriza a tolerância dimensional?
Desvios aceitáveis nas medidas das peças
A precisão absoluta das medidas
A fabricação de peças únicas
A ausência de variações nas medidas
Qual é a importância de seguir as normas ISO no Brasil?
Aumentar a produtividade da indústria nacional
Reduzir o custo de produção
Eliminar a necessidade de ajustes
Permitir a fabricação de peças únicas
O que são dimensões nominais?
Valores exatos das peças
Desvios aceitáveis das peças
Dimensões indicadas no desenho técnico
Dimensões mínimas das peças
O que são afastamentos em tolerância dimensional?
Desvios aceitáveis das dimensões nominais
Dimensões exatas das peças
Erros de medição
Falhas do operador
O que representa a dimensão efetiva de uma peça?
A dimensão real após a execução
A dimensão mínima permitida
A dimensão nominal
A dimensão máxima permitida
Quando os dois afastamentos são negativos, a dimensão efetiva é:
Sempre menor que a dimensão nominal
Sempre maior que a dimensão nominal
Igual à dimensão nominal
Independente da dimensão nominal
Quando os dois afastamentos têm sentidos diferentes, qual é o afastamento que corresponde ao afastamento superior?
Afastamento positivo
Afastamento negativo
Afastamento neutro
Afastamento zero
Qual é o valor do afastamento inferior quando o afastamento superior é +0,02?
-0,02
+0,02
0,00
-0,01
O que é tolerância em termos de dimensões?
A variação entre a dimensão máxima e a dimensão mínima.
A soma das dimensões máxima e mínima.
A diferença entre a dimensão mínima e a dimensão nominal.
A média das dimensões máxima e mínima.
Qual é a tolerância calculada para a cota Ø 20 com afastamentos de +0,28 e +0,15?
0,13 mm
0,43 mm
0,15 mm
0,28 mm
Como a tolerância pode ser representada graficamente?
Como o intervalo entre a dimensão mínima e a dimensão máxima.
Como a soma das dimensões mínima e máxima.
Como a diferença entre a dimensão nominal e a dimensão mínima.
Como a média das dimensões mínima e máxima.
O que é um ajuste com folga?
Quando o eixo se encaixa no furo com esforço
Quando o eixo se encaixa no furo livremente
Quando o eixo não se encaixa no furo
Quando o eixo se encaixa no furo com interferência
Qual é o nome dado a qualquer peça que funciona alojada em outra?
Furo
Bucha
Eixo
Ajuste
O que caracteriza um ajuste com interferência?
O eixo gira livremente no furo
O eixo não se encaixa no furo
O eixo se encaixa no furo com certo esforço
O eixo se encaixa no furo sem esforço
O que é um ajuste incerto?
Quando o eixo se encaixa com folga
Quando o eixo se encaixa com interferência
Quando o eixo pode se encaixar com folga ou interferência
Quando o eixo não se encaixa de forma alguma
O que caracteriza um ajuste com folga?
O afastamento superior do eixo é maior que o afastamento inferior do furo.
O afastamento superior do eixo é igual ao afastamento inferior do furo.
O afastamento superior do eixo é menor ou igual ao afastamento inferior do furo.
O afastamento superior do eixo é maior ou igual ao afastamento inferior do furo.
O que caracteriza um ajuste com interferência?
O afastamento superior do furo é maior que o afastamento inferior do eixo.
O afastamento superior do furo é igual ao afastamento inferior do eixo.
O afastamento superior do furo é menor ou igual ao afastamento inferior do eixo.
O afastamento superior do furo é maior ou igual ao afastamento inferior do eixo.
O que é um ajuste incerto?
Um ajuste com folga
Um ajuste com interferência
Um ajuste intermediário entre ajuste com folga e ajuste com interferência
Um ajuste sem folga e sem interferência
Qual é a norma brasileira que estabelece o sistema de tolerâncias e ajustes?
NBR 6158
NBR 1234
NBR 5678
NBR 9101
Quantas qualidades de trabalho a norma brasileira prevê para eixos e furos?
10
15
18
20
O que indica a letra que vem antes do numeral em um desenho técnico com indicação de tolerância?
A dimensão nominal
O campo de tolerância no sistema ISO
A qualidade do material
O tipo de acabamento
No sistema ISO, como são indicadas as tolerâncias para eixos?
Por letras maiúsculas
Por números
Por letras minúsculas
Por cores
Quantos campos de tolerância o sistema ISO estabelece?
10
28
15
20
O que indica a letra "h" na tolerância do eixo?
O tipo de material
O campo de tolerância
A cor do eixo
O tamanho do eixo
As tolerâncias dos furos referem-se a que tipo de medidas?
Medidas exteriores
Medidas interiores
Medidas de superfície
Medidas de peso
O que a linha zero representa no desenho?
A tolerância do eixo
A origem dos afastamentos
A qualidade da mecânica
A dimensão nominal do furo
Qual sistema de ajuste é mencionado quando os valores de tolerância dos furos são fixos e dos eixos variam?
Sistema eixo-base
Sistema furo-base
Sistema de ajuste livre
Sistema de ajuste fixo
Desenho de um sistema furo-base com linha zero e diferentes ajustes de eixos e furos.
Ajuste com folga
Ajuste com interferência
Ajuste incerto
Ajuste de transição
Analise o desenho técnico e assinale com um X a alternativa que corresponde ao sistema de ajuste utilizado.
sistema furo-base
sistema eixo-base
Qual é a unidade de medida adotada no sistema ABNT/ISO para tolerâncias?
Milímetro
Centímetro
Micrômetro
Quilômetro
O que representa a letra grega α (mi) no sistema de tolerância ABNT/ISO?
Um milímetro
Um centímetro
Um micrômetro
Um quilômetro

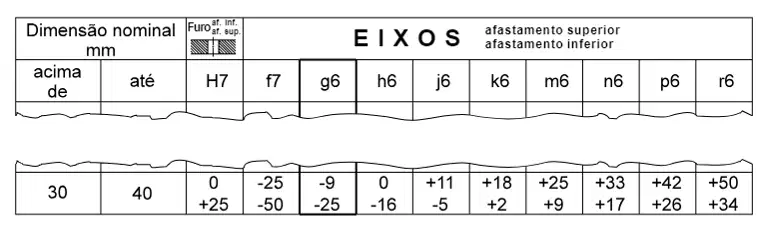

Na tabela de ajustes recomendados, qual é a dimensão nominal do furo-base H7?
20 mm
30 mm
40 mm
50 mm
Em qual grupo de dimensões a dimensão 70 se encontra?
60 a 65
65 a 80
80 a 90
55 a 60
Qual é a dimensão mínima do eixo com dimensão nominal de 70,000 e afastamento inferior de -0,019?
69,981
69,988
70,000
70,018
Sabendo que o afastamento superior do eixo (0) é maior que o inferior (-0,012 mm) e o afastamento superior do furo (0,018 mm) é maior que o inferior (-0,012 mm), que tipo de ajuste haverá entre este furo e este eixo?
Ajuste com interferência
Ajuste com folga
Ajuste incerto
Ajuste nominal
Analise o desenho técnico cotado, observe os afastamentos e assinale com um X o tipo de ajuste correspondente.
Ajuste com interferência
Ajuste com folga
Ajuste incerto
Um lote de peças foi produzido a partir do desenho técnico. Observando os afastamentos, você percebe que as peças são acopladas por ajuste incerto. Qual é a dimensão efetiva do eixo e do furo que apresenta interferência?
diâmetro do eixo: 50,012 mm; diâmetro do furo: 50,015 mm.
diâmetro do eixo: 50,016 mm; diâmetro do furo: 50,008 mm.
diâmetro do eixo: 50,018 mm; diâmetro do furo: 50,022 mm.
diâmetro do eixo: 50,011 mm; diâmetro do furo: 50,006 mm.
Qual sistema de ajuste é adotado no desenho analisado?
sistema furo base.
sistema eixo base.
No desenho técnico do Exercício 10, qual é o tipo de ajuste correspondente?
ajuste com folga
ajuste com interferência
ajuste incerto
ajuste com precisão
