WorksheetsDesenho Arquitetônico - questões de concurso
Total questions: 32
Worksheet time: 3hrs 59mins
Sobre a representação gráfica de projetos de arquitetura, analise as assertivas abaixo:
I. As linhas de eixo são linhas do tipo traço e ponto.
II. O Norte é indicação que pode ser utilizada somente na fase de estudos preliminares.
III. Nos cortes deve-se marcar sempre cotas verticais e horizontais.
IV. Os elementos ocultos na vista podem ser representados com linhas de projeção, traço e dois pontos.
A) Apenas a IV.
B) I e IV.
C) Apenas a I.
D) I, II e III.
E) II e III.
A NBR 6492 – Documentação Técnica para projetos arquitetônicos e urbanísticos – Requisitos, estabelece recomendações quanto a representações e simbologias. Dentre elas, as apresentadas a seguir.
Assinale a alternativa em que se apresenta a definição de cada número representado na Figura.
A) 1 – Indicação de telhado; 2 – Orientação do norte ; 3 – Cota de nível em planta; 4 – Inclinação de telhado.
B) 1 – Orientação do norte; 2 - Indicação de acesso; 3 – Cota de nível em corte; 4 – Inclinação de telhado.
C) 1 – Indicação de acesso; 2 – Inclinação de telhado; 3 – Cota de nível em corte; 4 – Orientação do norte.
D) 1 – Orientação do norte; 2 – Indicação de acesso ; 3 – Cota de nível em planta; 4 – Inclinação de telhado.
Existem três maneiras básicas para representar, através de desenhos, a forma de uma edificação no papel. Os desenhos podem ser bem detalhados para indicar os exatos passos a serem seguidos na construção. Mas, para que isso aconteça, é necessário que as medidas de todos os elementos estejam presentes e bem definidas nas plantas e cortes. O desenho da fachada demonstra como será a aparência externa da obra; os cortes determinam as alturas de portas, janelas, escadas etc. A planta baixa é uma vista superior de um plano secante horizontal, localizado a uma altura referência do piso. Esta altura pode ser variável conforme a necessidade de cada projeto, porém conforme a NBR 6492/2021 a altura referência é de
A) 1.20 m
B) 1.50 m
C) 1.55 m
D) 1.30 m
E) 1.40 m
O desenho de uma casa em tamanho natural não cabe em uma folha de papel, por isso se desenha em tamanho menor. Assim, a relação entre o tamanho verdadeiro e o tamanho no desenho se chama escala. Por exemplo, uma parede de comprimento de 2 metros pode ser representada na escala de 1: 100, com 2 centímetros. Uma parede de 4,20 metros representada na escada de 1 :75, quantos centímetros, aproximadamente, terá no papel?
A) 3,20 cm.
B) 6,5 cm.
C) 5,6 cm.
D) 3,5 cm.
E) 5,3 cm.
Qual o nome da planta arquitetônica que é representada por um corte transversal a edificação a uma altura de 1,50 m?
A) Planta de situação.
B) Planta baixa.
C) Planta de cobertura.
D) Planta de locação.
As seções ou cortes são obtidas por planos verticais que interceptam as paredes, janelas, portas e lajes com a finalidade de permitir esclarecimentos que venham facilitar a execução da obra. Nas alternativas abaixo, relacionadas à representação dos cortes e seções em desenhos técnicos, assinale a única está INCORRETA.
A) Não se representa a parede que não foi interceptada pela seção do corte.
B) Indicação somente das cotas verticais, indicando alturas de peitoris, janelas, portas, pé direito, forro e etc.
C) Representação das paredes em que o plano vertical não corta, com traço fino.
D) Faz-se a indicação do revestimento que contêm azulejo com a altura correspondente.
Com base em um projeto de arquitetura, assinale a alternativa que representa corretamente a definição de “corte”:
A) Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.
B) Avaliação dos custos dos serviços, materiais, mão de obra e taxas relativas à obra.
C) Representação gráfica de planos externos da edificação. Os cortes transversais e longitudinais podem ser marcados nas fachadas.
D) Planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.
A NBR 6492 – Representação de Projetos de Arquitetura da Associação Brasileira de Normas Técnicas (ABNT) tem como objetivo fixar as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Sendo assim, analise as simbologias abaixo que foram definidas pela NBR 6492.
Quanto ao que representa cada um dos símbolos apresentados na figura por ordem de aparição, de cima para baixo, assinale a alternativa correta.
A) Cota de nível em corte; indicação de norte; indicação de sentido de corte.
B) Cota de nível em planta; indicação de norte; cota de nível em corte.
C) Cota de nível em corte; cota de nível em planta; indicação de sentido de corte.
D) Cota de nível em planta; indicação de sentido de corte; cota de nível em corte.
É uma das plantas mais simples do conjunto que compõe um anteprojeto de arquitetura; corresponde à vista superior da construção. Essa planta é essencial para representar o tipo de fechamento (telha ou outro qualquer) a ser aplicado na construção.
A) Planta baixa.
B) Planta de edificação.
C) Planta lateral.
D) Planta de cobertura.
O formato de papel A3 encontra-se dentre os formatos de folha de desenho da série ISO-A mais utilizados. A dimensão do papel A3 em milímetros (mm) é:
A) 420 × 594.
B) 210 × 297.
C) 297 × 420.
D) 841 × 1189.
E) 594 × 841.
Sobre o dobramento da folha de desenho, assinale a alternativa que classifica corretamente as afirmações em V, verdadeiro, ou F, para falso:
(__)Para arquivamento, as folhas de desenho devem ser dobradas, sendo o seu tamanho final o do formato A4. Após os dobramentos a legenda do desenho deve estar visível.
(__)Os dobramentos devem ser iniciados do lado direito e verticalmente a partir da legenda. Uma vez efetuado o dobramento vertical, devem ser realizadas as dobras horizontais.
(__)As folhas de formatos A0, A1 e A2 devem ter o canto superior esquerdo dobrado para trás.
(__)Para formatos estendidos, o dobramento deve ser realizado de acordo com o formato de origem, de modo que ao final esteja no tamanho do formato A3.
Após análise, assinale a alternativa que apresenta a sequência CORRETA dos itens acima, de cima para baixo:
A) V,V,V,F.
B) V,V,F,F.
C) F,V,F,V.
D) F,F,V,V.
V,F,V,F.
“Tem como objetivo mostrar as dimensões, o formato e a localização do lote com entorno, envolvendo o projeto como um todo.” Trata-se de:
A) Detalhe.
B) Planta de locação.
C) Planta de situação.
D) Planta de edificação.
“Em escala adequada, essa representação gráfica é produzida para perfeito entendimento dos pormenores do projeto, facilitando a execução.” Trata-se de:
A) Detalhe.
B) Planta de locação.
C) Planta de situação.
D) Planta de edificação.
A figura ilustra, esquematicamente uma folha muito empregada na elaboração de projetos arquitetônicos.
A) A0.
B) A4.
C) A1.
D) A2
E) A3.

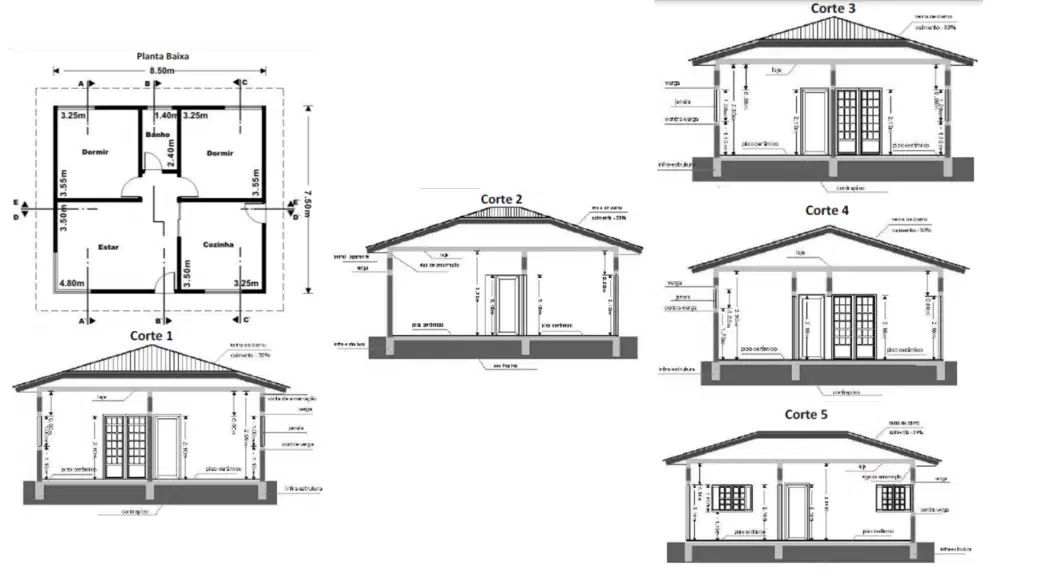

Observe a planta baixa de um projeto arquitetônico de uma edificação e, a seguir, os cinco cortes, demarcados pelas linhas AA, BB, CC, DD e EE, na referida planta. Para efeito da elaboração desta questão, a nomenclatura identificatória de cada corte foi suprimida e substituída por um número de 1 a 5. Identifique cada corte, conforme sua localização na planta, relacionando sua nomenclatura identificatória à numeração utilizada nesta questão. (Observação: os desenhos encontram-se fora de escala.):
A) Corte1: CC; Corte 2: DD; Corte 3: AA; Corte 4: BB; e, Corte 5: EE;
B) Corte 1: AA; Corte 2: EE; Corte 3: BB; Corte 4: CC; e, Corte 5: DD;
C) Corte 1: EE; Corte 2: DD; Corte 3: CC; Corte 4: BB; e, Corte 5: AA;
D) Corte 1: AA; Corte 2: EE; Corte 3: BB; Corte 4: CC; e, Corte 5: DD;
E) Corte 1: CC; Corte 2: EE; Corte 3: AA; Corte 4: BB; e, Corte 5: DD.
Considerando a representação das cotas de nível em um corte representada na figura a seguir, onde é possível perceber a presença de laje, viga e alvenarias de vedação, pode-se interpretar, a partir do que recomenda a NBR 6492, que:
A) o piso acabado estará a 3,49 metros de altura em relação à referência de nível estabelecida no projeto;
B) o nível obtido será de 3,49 metros acima do nível do mar ao término da concretagem da laje do pavimento superior;
C) o piso acabado estará a 3,44 metros de altura em relação ao perfil natural do terreno;
D) a camada de regularização da laje será de seis centímetros;
E) o nível acabado está em 3,49 metros de altura em relação à laje do Pav. Superior.
Em relação às definições dispostas na ABNT NBR 6492 - Representação de projetos de arquitetura, relacione a Coluna 1 à Coluna 2.
Coluna 1
1. Planta de situação.
2. Planta de locação (ou implantação).
3. Planta de edificação.
4. Corte.
5. Fachada.
Coluna 2
( ) Planta que compreende o partido arquitetônico como um todo, em seus múltiplos aspectos. Pode conter informações específicas em função do tipo e porte do programa, assim como para a finalidade a que se destina.
( ) Planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.
( ) Vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência. A altura desse plano pode ser variável para cada projeto, de maneira a representar todos os elementos considerados necessários.
( ) Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.
( ) Representação gráfica de planos externos da edificação. Os cortes transversais e longitudinais podem ser marcados nas fachadas.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A) 1 – 2 – 3 – 4 – 5.
B) 2 – 3 – 4 – 5 – 1.
C) 3 – 5 – 4 – 2 – 1.
D) 4 – 1 – 5 – 3 – 2.
Levando em consideração a NBR 6492/2021, na Figura 4 abaixo, as letras A e C referem-se, respectivamente, a:
A) Número do desenho e linha extralarga de marcação do corte.
B) Número do desenho e extremidade: linha traço ponto extralarga.
C) Número da prancha e linha de corte: linha extralarga.
D) Diâmetro e linha de corte (opcional).
E) Número da prancha e linha de corte: traço ponto extralarga.
De acordo com a NBR 6.492, que versa sobre a documentação técnica para projetos arquitetônicos e urbanísticos, a indicação apontada na imagem pela letra “c” representa o número:
A) do desenho.
B) do corte.
C) do total de desenhos.
D) da prancha.
E) do total de cortes.
Sobre a Figura 3 abaixo, que apresenta na NBR 6492/2021 o uso das linhas em corte, analise as assertivas que seguem:
I. A letra B representa aresta visível: linha contínua média.
II. A letra D apresenta contornos em vista: linha contínua estreita.
III. A letra E apresenta contorno visível em corte, elemento com hachura: linha contínua larga.
Quais estão corretas?
A) Apenas a I.
B) Apenas a II.
C) Apenas a III.
D) Apenas II e III.
E) I, II e III.
De acordo com NBR 6492/2021, na Figura 3 abaixo, a letra A representa:
A) Linha de projeção estreita.
B) Projeção de elemento no plano de corte, linha extrafina.
C) Contorno visível em corte.
D) Projeção de coberturas.
E) Projeção de elemento acima do plano de corte, linha estreita traço dois pontos.
Nos cortes, as cotas devem marcar as dimensões verticais e horizontais.
A) Certo.
B) Errado.
Nos projetos executivos, as fachadas devem conter a indicação de cotas verticais e de cotas de nível acabado.
A) Certo.
B) Errado.
Detalhes ou ampliações representam todos os pormenores necessários, em escala adequada, para o completo entendimento do projeto.
A) Certo.
B) Errado.
Normatizado em NBR 6.492 os Elementos básicos do projeto constituem-se em peças gráficas e peças escritas. As peças gráficas do projeto são as indicadas a seguir:
a) plantas: planta de situação, planta de locação (ou implantação), planta de edificação.
b) corte.
c) fachada.
d) elevações.
e) detalhes ou ampliações.
f) escala.
A) A Figura 1 Representa Exemplo de Planta de Locação.
B) A Fig Representa Exemplo de Planta de Situação.
C) A Figura 1 Representa Exemplo de Planta de Edificação.
D) A Figura 1 Representa Exemplo de Planta de Localização.
A planta que contém a localização das dimensões de uma edificação no lote, indicando as dimensões do terreno, recuos, projeção da cobertura e as áreas permeáveis e impermeáveis previstas no projeto é denominada, segundo a NBR 6492, planta
A) de situação.
B) de implantação.
C) Chave.
D) do pavimento térreo.
A NBR 6492/21, referente à representação de projetos de arquitetura, traz em seu item 4, os requisitos e condições gerais para apresentação física de documentação técnica, destacando que os documentos a serem apresentados devem pertencer a duas categorias: documentos gráficos e documentos escritos. Em relação aos documentos gráficos dispostos pela norma citada, é INCORRETO afirmar:
A) Croquis: representação gráfica que exige precisão, uso de escalas e de dimensões exatas, onde as intenções e ideias dão os primeiros passos no processo criativo, destinado à discussão do partido arquitetônico ou urbanístico e ao esclarecimento de dúvidas ao longo do projeto.
B) Plantas: as plantas de edificação devem ser de todos os pavimentos, deixando claro quando houver repetições. As plantas do projeto urbanístico devem apresentar todos os elementos projetados, sejam edificados ou não, e a sua inserção no território preexistente.
C) Cortes: os cortes devem ser dispostos de forma que o desenho mostre o máximo possível de detalhes construtivos. Pode haver deslocamento do plano secante onde necessário, devendo ser assinalados, de maneira precisa, o seu início e o final.
D) Elevações: as elevações servem para complementar as informações que não foram contempladas pelos cortes e plantas.
E) Fachadas: recomenda-se que todas as fachadas sejam representadas pelo projeto.
De acordo com o código de obras e edificação da Prefeitura Municipal de João Pessoa o dimensionamento mínimo para ambientes de uma unidade unifamiliar residencial são:
A) I - Permanência Prolongada: 1 e 2 dormitórios, 7.5 m²; Demais dormitórios (incluindo ambientes de estudo/trabalho) 6.00 m²; Sala de estar, 7.5 m²; Sala de Jantar, 7.5 m². Permanência Transiória: Área de serviço, 2.00 m²; Banheiro social, 2,2 m²; Banheiro Suíte, 2.00 m²; Corredores, escadas e sótãos não possuem metragem mínima; Garragem, 12.5 m²; Lavabo, 1.2 m².
B) II - Permanência Prolongada: 1 e 2 dormitórios, 8.00m²; Demais dormitórios (incluindo ambientes de estudo/trabalho) 6.00 m²; Sala de estar,8.00 m²; Sala de Jantar, 8.00m². Permanência Transiória: Área de serviço, 2.50 m²; Banheiro social, 2,5 m²; Banheiro Suíte, 2.20m²; Corredores, 2.00 m²; Escadas 3.00 m²; Sótão, 8.00 m²; Garragem, 12.5 m²; Lavabo, 1.2 m².
C) III - Permanência Prolongada: 1 e 2 dormitórios, 8.00m²; Demais dormitórios (incluindo ambientes de estudo/trabalho) 6.00 m²; Sala de estar,8.00 m²; Sala de Jantar, 8.00m². Permanência Transiória: Área de serviço, 2.00 m²; Banheiro social, 2,2 m²; Banheiro Suíte, 2.00 m²; Corredores, escadas e sótãos não possuem metragem mínima; Garragem, 12.5 m²; Lavabo, 1.2 m².
D) IV- Permanência Prolongada: 1 e 2 dormitórios, 7.5 m²; Demais dormitórios (incluindo ambientes de estudo/trabalho) 6.00 m²; Sala de estar, 7.5 m²; Sala de Jantar, 7.5 m². Permanência Transiória: Área de serviço, 2.00 m²; Banheiro social, 2,2 m²; Banheiro Suíte, 2.00 m²; Corredores, 2.00 m²; Escadas, 3.00 m²; Sótão, 8.00m²; Garragem, 12.5 m²; Lavabo, 1.2 m².
Sobre o ZONEAMENTO, assinale a alternativa correta:
A) É um instrumento amplamente utilizado nos planos diretores e busca exclusivamente a proteção de áreas inadequadas à ocupação urbana e a minimização dos conflitos entre usos e atividades.
B) É um instrumento amplamente utilizado nos planos diretores, em que a cidade é dividida em áreas sobre as quais incidem diretrizes diferenciadas para o uso e a ocupação do solo, especialmente os índices urbanísticos.
C) A forma de apresentação de um zoneamento é unicamente por uma tabela, cujo conteúdo é a descrição das zonas e parâmetros urbanísticos.
D) Com relação ao porte da edificação e intensidade de ocupação, o zoneamento apresenta uma tabela com a densidade bruta, habitacional e imobiliária dos bairros da cidade.
E) Regula a utilização de passeios, a instalação de mobiliário urbano, o exercício de atividades profissionais ao ar livre, a realização de eventos, o plantio de árvores e até a instalação de faixas e cartazes de publicidade em locais públicos.
A Taxa de Ocupação (TO) e o Coeficiente de Aproveitamento (CA) são usados como parâmetros urbanísticos nos zoneamentos. Sobre os conceitos e fundamentos destes índices, julgue as sentenças abaixo:
I. O CA determina a área máxima que pode ser construída em um determinado terreno. II. TO é o número que, multiplicado pela área do lote, indica a quantidade máxima de metros quadrados a serem permitidos em um lote, somando-se as áreas de todos os pavimentos. III. Por convenção a Taxa de Ocupação é sempre expressa em porcentagem. Já o CA, como veremos adiante, é expresso como um número puro. IV. Como a TO leva em consideração apenas a projeção da edificação, ela não está diretamente ligada ao número de pavimentos. Se os pavimentos superiores estiverem contidos dentro dos limites do pavimento térreo, o número de pavimentos não fará· diferença na TO. Se, no entanto, um ou mais pavimentos tiverem elementos que se projetam para fora, então a TO será alterada.
Assinale a alternativa correta:
A) Apenas as afirmativas I e II são corretas.
B) Apenas as afirmativas II e IV são corretas.
C) Apenas a II é incorreta.
D) As afirmativas II e III são incorretas
E) As afirmativas I,II e III são incorretas
Com relação a predominânia dos ventos no estados da Paraíba é correto afirmar:
I- A predominância dos ventos no estado da Paraíba é a sudeste variando em alguns meses para nordeste.
II - A predominância dos ventos no estado da Paraíba é nordeste variando em alguns meses para leste.
A) A predominância dos ventos no estado da Paraíba é a sudeste variando em alguns meses para nordeste.
B) A predominância dos ventos no estado da Paraíba é nordeste variando em alguns meses para leste.
C) A predominância dos ventos no estados da Paraíba é a sudeste sem variações durante o ano.s
D) A predominância dos ventos no EStado da Paraíba é nordeste variando em alguns meses para sudeste.
Ambientes de longa permanência como quartos e salas devem ser pensados para receber o sol da manhã afim de tornar os ambientes mais confortáveis. Sendo assim, devem ser posicionados na orientação solar leste ou norte. Ambientes de baixa permanência devem ser posicionados na orientação oeste, que receberá grande incidência do sol durante toda a parte da tarde, tornando o ambiente quente durante a noite.
A) Certo.
B) Errado.
